В этой статье мы рассмотрим второе поколение Suzuki SX4 (S-Cross), выпускавшееся с 2013 года и по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Suzuki SX4 / S-Cross 2014, 2015, 2016 и 2017, получите информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждой предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Suzuki SX4 / S-Cross 2014-2017

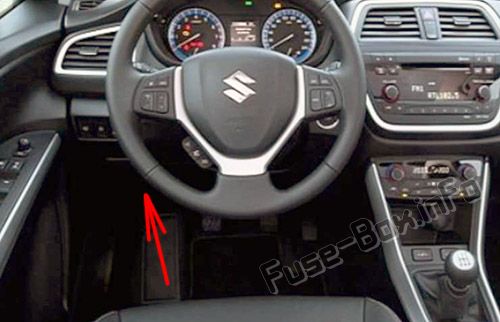

Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью (со стороны водителя).
Схема блока предохранителей
Назначение предохранителей в блоке приборной панели
| № | А | Функция/компонент |
|---|---|---|
| 1 | — | Не используется |
| 2 | 20 | Таймер электростеклоподъемника |
| 3 | 15 | Замок рулевого управления |
| 4 | 20 | Задний дефростер |
| 5 | 20 | Солнцезащитный люк |
| 6 | 10 | Дневные ходовые огни (DRL) |
| 7 | 10 | Подогрев зеркал |
| 8 | 7.5 | Сигнал запуска |
| 9 | 15 | Вспомогательная розетка 2 |
| 10 | 30 | Электростеклоподъемник |
| 11 | 10 | Аварийная сигнализация |
| 12 | 7.5 | Блок управления кузовом (BCM) |
| 13 | 15 | Катушка зажигания |
| 14 | 10 | Модуль управления ABS |
| 15 | 15 | Вспомогательная розетка |
| 16 | 10 | Контроллер A-STOP |
| 17 | 15 | Гудок |
| 18 | 10 | Стоп-сигнал |
| 19 | 10 | Подушка безопасности |
| 20 | 10 | Задний ход |
| 21 | 15 | Стеклоочиститель / Омыватель |
| 22 | 30 | Передний стеклоочиститель |
| 23 | 10 | Салонный свет |
| 24 | 15 | Полный привод (4WD) |
| 25 | 7.5 | Задний противотуманный фонарь |
| 26 | — | Не используется |
| 27 | 7.5 | Сигнал зажигания-1 |
| 28 | 15 | Радио 2 |
| 29 | 10 | Вспомогательная розетка 3 |
| 30 | 15 | Радио |
| 31 | 10 | Задние фонари |
| 32 | 20 | Центральный замок (D/L) |
| 33 | 7.5 | Круиз-контроль |
| 34 | 10 | Приборная панель |
| 35 | 7.5 | Сигнал зажигания-2 |
| 36 | 20 | Подогрев сидений |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Функция/компонент |
|---|---|---|
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7.5 | Сигнал зажигания-1 2 (D16AA) |
| 9 | 30 | Вентилятор радиатора 2 |
| 10 | 20 | Передний противотуманный фонарь |
| 11 | 7.5 | Фары 2 |
| 12 | 25 | Модуль управления ABS |
| 13 | 25 | Фары |
| 14 | 30 | Реверс |
| 15 | 40 | Замок зажигания |
| 16 | 40 | Мотор ABS |
| 17 | 30 | Стартер |
| 18 | 30 | Вентилятор радиатора |
| 19 | 30 | Основной FI |
| 20 | 20 | Топливный насос |
| 21 | 10 | Воздушный компрессор |
| 22 | 7.5 | ЭБУ (D13A) |
| 23 | 30 | Вентилятор печки |
| 24 | 10 | FI 2 (D13A) |
| 25 | 20 | INJ DRV (D13A) |
| 26 | 7.5 | Сигнал запуска |
| 27 | 15 | Фара (левая) |
| 28 | 15 | Верхний свет фары (левая) |
| 29 | 7.5 | FI 2 (D16AA) |
| 30 | 20 | INJ DRV (D16AA) |
| 31 | 15 | FI 3 (D16AA) |
| 32 | 15 | Фара (правая) |
| 33 | 15 | Верхний свет фары (правая) |
| 34 | 50 | Замок зажигания 2 |
| 35 | 50 | Аккумулятор |
