Компактный кроссовер среднего размера Suzuki XL7 (второго поколения) производился с 2006 по 2009 год. В этой статье вы найдете схемы блоков предохранителей Suzuki XL7 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Suzuki XL7 2006-2009

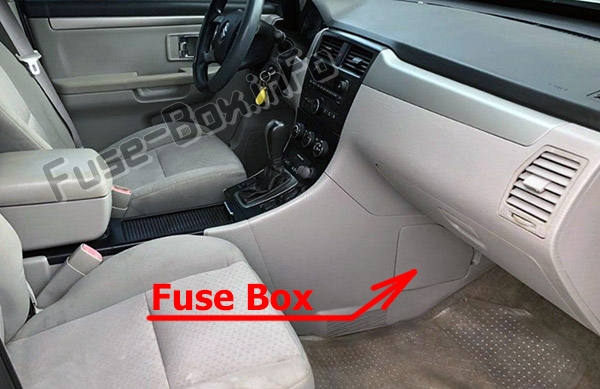

Расположение блока предохранителей
Блок предохранителей расположен за крышкой на стороне пассажира центральной консоли.
Диаграмма блока предохранителей
Назначение предохранителей и реле в пассажирском отсеке
| № | Назначение |
|---|---|
| 1 | Люк в крыше |
| 2 | Задняя развлекательная система |
| 3 | Задний стеклоочиститель |
| 4 | Задняя дверь |
| 5 | Подушки безопасности |
| 6 | Подогрев сидений |
| 7 | Поворотник со стороны водителя |
| 8 | Центральный замок |
| 9 | Модуль автоматического определения пассажира |
| 10 | Электропривод зеркал |
| 11 | Поворотник со стороны пассажира |
| 12 | Усилитель |
| 13 | Подсветка руля |
| 14 | Инфотейнмент-система |
| 15 | Система климат-контроля; Актуатор дистанционного управления |
| 16 | Вентиляция адсорбера |
| 17 | Радио |
| 18 | Приборная панель |
| 19 | Замок зажигания |
| 20 | Модуль управления кузовом |
| 21 | Не используется |
| 22 | Центральный стоп-сигнал; Диммер |
| 23 | Внутреннее освещение |
| SPARE | Запасные предохранители |
| PLR | Пинцет для предохранителей |
| Автоматические выключатели | |
| PWR WNDW | Электростеклоподъемники |
| PWR SEATS | Электропривод сидений |
| EMPTY | Пусто |
| Реле | |
| RAP RLY | Реле удержания аксессуарного питания |
| REAR DEFOG RLY | Реле заднего обогревателя |
Расположение блока предохранителей
Диаграмма блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Назначение |
|---|---|
| 1 | Вентилятор охлаждения 2 |
| 2 | Вентилятор охлаждения 1 |
| 3 | Вспомогательное питание |
| 4 | Задний климат-контроль |
| 5 | Запасной |
| 6 | Запасной |
| 7 | Антиблокировочная система тормозов |
| 8 | Сцепление кондиционера |
| 9 | Фара ближнего света со стороны водителя |
| 10 | Дневные ходовые огни 2 |
| 11 | Фара дальнего света со стороны пассажира |
| 12 | Габаритная лампа со стороны пассажира |
| 13 | Гудок |
| 14 | Габаритная лампа со стороны водителя |
| 15 | Стартер |
| 16 | Электронный контроль дроссельной заслонки; Модуль управления двигателем |
| 17 | Устройство снижения выбросов 1 |
| 18 | Четные катушки зажигания, форсунки |
| 19 | Нечетные катушки зажигания, форсунки |
| 20 | Устройство снижения выбросов 2 |
| 21 | Запасной |
| 22 | Модуль управления силовой установкой, зажигание |
| 23 | Трансмиссия |
| 24 | Датчик массового расхода воздуха |
| 25 | Индикатор подушки безопасности |
| 26 | Запасной |
| 27 | Стоп-сигнал |
| 28 | Фара ближнего света со стороны пассажира |
| 29 | Фара дальнего света со стороны водителя |
| 30 | Основной аккумулятор 3 |
| 32 | Запасной |
| 33 | Модуль управления двигателем, аккумулятор |
| 34 | Модуль управления трансмиссией, аккумулятор |
| 35 | Габаритная лампа прицепа |
| 36 | Стеклоочиститель спереди |
| 37 | Стоп-сигнал и поворотник прицепа со стороны водителя; Поворотник |
| 38 | Запасной |
| 39 | Топливный насос |
| 40 | Задняя розетка аксессуаров |
| 41 | Полный привод |
| 42 | Регулируемый контроль напряжения |
| 43 | Стоп-сигнал и поворотник прицепа со стороны пассажира; Поворотник |
| 44 | Запасной |
| 45 | Омыватель спереди и сзади |
| 48 | Задний обогреватель |
| 49 | Мотор антиблокировочной системы тормозов |
| 50 | Основной аккумулятор 2 |
| 52 | Дневные ходовые огни |
| 53 | Противотуманные фары |
| 54 | Вентилятор системы климат-контроля |
| 57 | Основной аккумулятор 1 |
| 63 | Электроусилитель руля |
| Реле | |
| 31 | Главное зажигание |
| 46 | Сцепление компрессора кондиционера |
| 47 | Силовая установка |
| 51 | Запасное |
| 55 | Запуск |
| 56 | Вентилятор 1 |
| 58 | Стоп-сигнал и поворотник прицепа со стороны пассажира; Поворотник |
| 59 | Стоп-сигнал и поворотник прицепа со стороны водителя; Поворотник |
| 60 | Вентилятор 3 |
| 61 | Вентилятор 2 |
| 62 | Топливный насос |
