Среднеразмерный кроссовер Chery Tiggo 8 (T18) производился с 2017 по 2020 год. Здесь вы найдете схемы блоков предохранителей для Chery Tiggo 8 2017, 2018, 2019 и 2020, узнаете о расположении блоков предохранителей внутри автомобиля и о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Tiggo 8 2017-2020
Расположение блока предохранителей

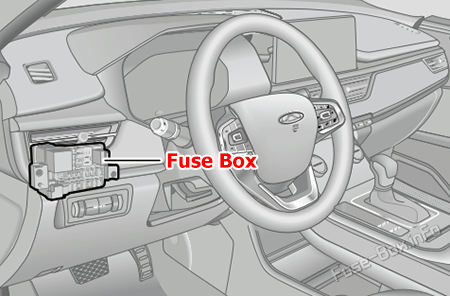

Предохранители расположены на нижней левой стороне приборной панели.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Описание |
|---|---|
| RF01 | BCM, приборная панель, шлюз |
| RF02 | — |
| RF03 | EPS и датчик угла |
| RF04 | Система камеры кругового обзора |
| RF05 | Модуль подушки безопасности |
| RF06 | — |
| RF07 | Панель управления А/С, модуль управления радио, питание переключателя регулировки фар, TBOX, рычаг переключения (DCT) |
| RF08 | — |
| RF09 | Панель управления А/С, модуль управления радио, TBOX, DCDC |
| RF10 | Приборная панель |
| RF11 | — |
| RF12 | — |
| RF13 | — |
| RF14 | Тахограф |
| RF15 | Реле разморозки, EPB, модуль панорамного изображения, диагностический интерфейс OBD, дополнительный переключатель приборов, датчик касания ногой |
| RF16 | — |
| RF17 | — |
| RF18 | Панель управления А/С, обратная связь работы разморозки |
| RF19 | — |
| RF20 | Rly01 реле вентилятора |
| RF21 | — |
| RF22 | — |
| RF23 | — |
| RF24 | Rly03 реле разморозки |
| RF25 | — |
| RF26 | BCM, радио, переключатель электропривода наружных зеркал |
| RF27 | Прикуриватель |
| RF28 | Запасное питание |
Расположение блока предохранителей
Блок предохранителей расположен на левой стороне моторного отсека и на задней стороне левой фары.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| SB01 | ISS 1 |
| SB02 | ACC |
| SB03 | Управление запуском |
| SB04 | Задний вентилятор |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ABS/EPS |
| SB08 | ESP (EPB) |
| SB09 | DCT |
| SB10 | PLG |
| SB11 | Регулировка сидений |
| EF01 | ERLY 01 реле вакуумного насоса |
| EF02 | Подогрев датчика лямбда верхнего потока и подогрев датчика лямбда нижнего потока |
| EF03 | Катушка зажигания |
| EF04 | Электромагнитный клапан ECU |
| EF05 | — |
| EF06 | AGS |
| EF07 | — |
| EF08 | Питание левого ближнего света |
| EF09 | — |
| EF10 | ERLY 02 реле ECU |
| EF11 | PEPS |
| EF12 | — |
| EF13 | ECU, DCT, выключатель тормоза |
| EF14 | А/С, люк, модуль заднего радара |
| EF15 | PEPS и DC-DC (ISS) |
| EF16 | Задний вентилятор |
| EF17 | — |
| EF18 | — |
| EF19 | — |
| EF20 | Форсунки цил. 1,2,3,4 |
| EF21 | ISS 2 |
| EF22 | — |
| EF23 | — |
| EF24 | ERLY 20 реле дальнего света |
| EF25 | — |
| EF26 | Питание правого ближнего света |
| EF27 | ERLY 12 реле сигнала |
| EF28 | ESP (EPB) |
| EF29 | ERLY13 реле топливного насоса |
| EF30 | BCM |
| EF31 | IGN (a) и IGN (b) |
| EF32 | PEPS и выключатель тормоза |
| EF33 | PLG |
| EF34 | BCM |
| EF35 | BCM |
| EF36 | — |
| EF37 | Запасное питание |
| EF38 | ECU и DCT |
| EF39 | Реле стеклоочистителя |
| EF40 | — |
| EF41 | Подогрев сидений |
| EF42 | ERLY 19 реле муфты А/С |
| EF43 | — |
| EF44 | BCM |
| EF45 | Люк |
| EF46 | 30IP (b) и DC-DC (ISS) |
| EF47 | Питание блока предохранителей приборной панели |
| EF48 | Питание EPS |
| EF49 | Питание ALT |
| EF52 | ERLY 17 реле низкоскоростного вентилятора |
| EF53 | ERLY 18 реле высокоскоростного вентилятора |
