В этой статье мы рассматриваем Toyota 4Runner пятого поколения (N280), выпускаемого с 2009 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Toyota 4Runner 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Toyota 4Runner 2010-2017
Расположение блока предохранителей

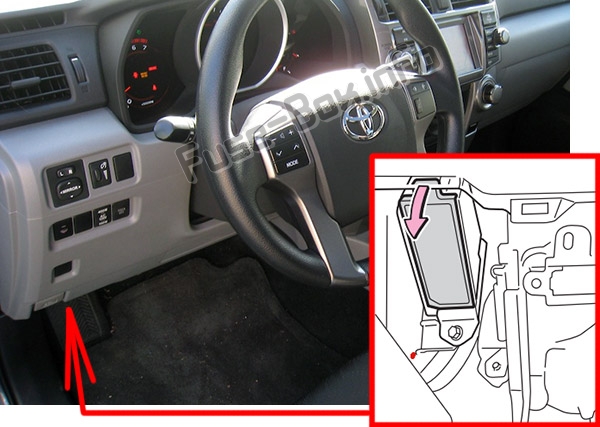

Блок предохранителей расположен под приборной панелью (слева), под крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал [A] | Цепь |
|---|---|---|---|
| 1 | TAIL | 10 | Стоп-сигналы / габаритные огни |
| 2 | PANEL | 7,5 | Подсветка приборной панели |
| 3 | GAUGE | 7,5 | Приборы и датчики |
| 4 | IGN | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система подушек безопасности, интеллектуальная система ключа |
| 5 | WASHER | 20 | Стеклоочистители и омыватель |
| 6 | WIP | 30 | Стеклоочистители и омыватель |
| 7 | S/ROOF | 25 | Электрический люк |
| 8 | DOOR RR | 25 | Электростеклоподъемники |
| 9 | DOOR D | 25 | Электростеклоподъемники |
| 10 | DOOR BACK | 30 | Мультиплексная система связи |
| 11 | DOOR P | 30 | Электростеклоподъемники |
| 12 | P/SEAT FR | 30 | Электропривод переднего пассажирского сиденья |
| 13 | S/HTR FR | 20 | Система подогрева сидений |
| 14 | ECU-IG NO.2 | 10 | Система кондиционирования воздуха, многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 15 | IG1 | 7,5 | Поворотники, аварийная сигнализация |
| 16 | ECU-IG NO.1 | 10 | Система стабилизации автомобиля, система предупреждения о давлении в шинах, датчик рулевого управления |
| 17 | DOOR | 7,5 | Электростеклоподъемники |
| 18 | DOOR RL | 25 | Электростеклоподъемники |
| 19 | AM1 | 7,5 | Система запуска двигателя |
| 20 | A/C | 7,5 | Система кондиционирования воздуха |
| 21 | OBD | 7,5 | Бортовой компьютер |
| 22 | FOG FR | 15 | Противотуманные фары |
| 23 | D/L NO.2 | 25 | Мультиплексная система связи |
| 24 | P/SEAT FL | 30 | Электропривод переднего сиденья водителя |
| 25 | 4WD | 20 | Система полного привода |
| 26 | KDSS | 10 | Кинетическая динамическая система подвески |
| 27 | TOWING BKUP | 10 | Задние фонари прицепа |
| 28 | BKUP LP | 10 | Задние фонари |
| 29 | ACC | 7,5 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 30 | P/OUTLET | 15 | Розетки питания |
Расположение блока предохранителей
Он расположен в моторном отсеке (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Номинал [A] | Цепь |
|---|---|---|---|
| 1 | PTC HTR NO.3 | 30 | Нагреватель PTC |
| 2 | DEF | 30 | Задний стеклоочиститель |
| 3 | DEICER | 20 | Подогрев щетки стеклоочистителя лобового стекла |
| 4 | AIR PMP HTR | 10 | Насос нагревателя воздуха, комбинированный клапан AIR |
| 5 | PTC HTR NO.2 | 30 | Нагреватель PTC |
| 6 | SUB BATT | 30 | Дополнительный аккумулятор прицепа |
| 7 | PTC HTR NO.1 | 10 | Нагреватель PTC |
| 8 | MIR HTR | 10 | Обогрев боковых зеркал |
| 9 | TOWING TAIL | 30 | Габаритные огни прицепа |
| 10 | A/C COMP | 10 | Система кондиционирования воздуха |
| 11 | STOP | 10 | Стоп-сигналы / габаритные огни |
| 12 | IG2 | 20 | Предохранители INJ, IGN, GAUGE |
| 13 | HORN | 10 | Сигнал |
| 14 | EFI | 25 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 15 | A/F | 20 | Датчик A/F |
| 16 | H-LP RH-HI | 10 | Правая фара (ближний свет) |
| 17 | H-LP LH-HI | 10 | Левая фара (ближний свет) |
| 18 | HTR | 50 | Система кондиционирования воздуха |
| 19 | 400W INV | 80 | Розетки питания |
| 20 | ST | 30 | Система запуска двигателя |
| 21 | H-LP HI | 20 | Предохранители H-LP RH-HI, H-LP LH-HI |
| 22 | ALT-S | 7,5 | Система зарядки |
| 23 | TURN&HAZ | 15 | Поворотники, аварийная сигнализация |
| 24 | ETCS | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 25 | PRG | 30 | Система автоматических подножек |
| 26 | TOWING | 30 | Стоп-сигналы / поворотники прицепа |
| 27 | SHORT PIN | — | Нет цепи |
| 28 | RAD NO.1 | 10 | Аудиосистема |
| 29 | AM2 | 7,5 | Система запуска двигателя |
| 30 | MAYDAY | 7,5 | Система Safety Connect |
| 31 | AMP | 30 | Аудиосистема |
| 32 | ABS NO.1 | 50 | ABS, VSC |
| 33 | ABS NO.2 | 30 | ABS, VSC |
| 34 | AIR PMP | 50 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 35 | DOME | 10 | Салонное освещение, зеркала с подсветкой |
| 36 | ECU-B | 10 | Мультиплексная система связи, приборы и датчики |
| 37 | H-LP RH-LO | 10 | Правая фара (дальний свет) |
| 38 | H-LP LH-LO | 10 | Левая фара (дальний свет) |
| 39 | INJ | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 40 | EFI NO.2 | 7,5 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 41 | ALT | 140 | Предохранители HTR, 400W INV, A/C COMP, TOWING TAIL, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NO.1, ECU-IG NO.2, WIP, WASHER, KDSS, 4WD, BKUP LP, TOWING BKUP, DOOR P, DOOR RL, DOOR RR, DOOR D, P/SEAT FL, P/SEAT FR, DOOR, A/C, OBD, DOOR BACK, S/ROOF, PANEL, TAIL, FOG FR, D/L NO.2, AIR PMP HTR |
| 42 | SPARE | 10 | — |
| 43 | SPARE | 15 | — |
| 44 | SPARE | 20 | — |
| 45 | P/I-B | 80 | Предохранители IG2, EFI, A/F, HORN |
| 46 | SECURITY | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 47 | SMART | 7,5 | Интеллектуальная система ключа |
| 48 | STRG LOCK | 20 | Система блокировки рулевого управления |
| 49 | TOWING BRK | 30 | Контроллер тормозов прицепа |
