Спортивный автомобиль Toyota 86 (GT86) доступен с 2012 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Toyota 86 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Toyota 86 / GT86 2012-2018
Расположение блока предохранителей

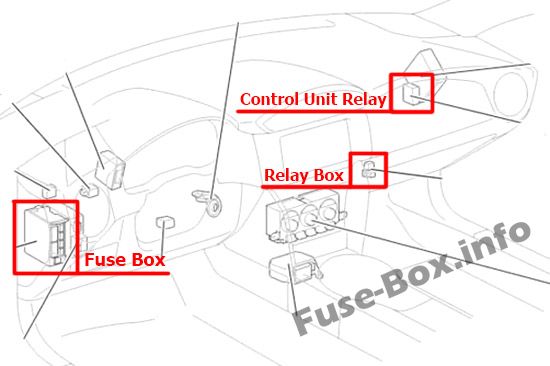

Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей расположен под приборной панелью (со стороны водителя), под крышкой.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | P/POINT NO.1 | 15 | Розетка питания |
| 2 | RADIO | 7.5 | Аудиосистема |
| 3 | SEAT HTR RH | 10 | Подогрев правого сиденья |
| 4 | SEAT HTR LH | 10 | Подогрев левого сиденья |
| 5 | ECU IG2 | 10 | Блок управления двигателем |
| 6 | GAUGE | 7.5 | Приборы и датчики |
| 7 | AT UNIT | 15 | Трансмиссия |
| 8 | — | — | — |
| 9 | — | — | — |
| 10 | — | — | — |
| 11 | — | — | — |
| 12 | — | — | — |
| 13 | AMP | 15 | Аудиосистема |
| 14 | — | — | — |
| 15 | AM1 | 7.5 | Система запуска |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | ECU IG1 | 10 | ABS, электроусилитель руля |
| 21 | BK/UP LP | 7.5 | Задние фонари заднего хода |
| 22 | FR FOG RH | 10 | Правый передний противотуманный фонарь |
| 23 | FR FOG LH | 10 | Левый передний противотуманный фонарь |
| 24 | HEATER | 10 | Система кондиционирования воздуха |
| 25 | HEATER-S | 7.5 | Система кондиционирования воздуха |
| 26 | — | — | — |
| 27 | OBD | 7.5 | Бортовую диагностическая система |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | STOP | 7.5 | Стоп-сигналы |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | DRL | 10 | Система дневных ходовых огней |
| 35 | — | — | — |
| 36 | TAIL | 10 | Задние габаритные огни |
| 37 | PANEL | 10 | Подсветка |
| 38 | P/POINT NO.2 | 15 | Розетка питания |
| 39 | ECU ACC | 10 | Основной блок ECU, внешние задние зеркала |
Блок реле
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | — | — | — |
| Реле | |||
| R1 | Электровентилятор отопителя |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | A/B MAIN | 15 | Система SRS подушки безопасности |
| 2 | — | — | — |
| 3 | IG2 | 7.5 | Блок управления двигателем |
| 4 | DOME | 20 | Внутреннее освещение |
| 5 | ECU-B | 7.5 | Беспроводное дистанционное управление, основной блок ECU |
| 6 | HORN NO.2 | 7.5 | Сигнал |
| 7 | HORN NO.1 | 7.5 | Сигнал |
| 8 | H-LP LH LO | 15 | Левый головной свет (ближний свет) |
| 9 | H-LP RH LO | 15 | Правый головной свет (ближний свет) |
| 10 | H-LP LH HI | 10 | Левый головной свет (дальний свет) |
| 11 | H-LP RH HI | 10 | Правый головной свет (дальний свет) |
| 12 | ST | 7.5 | Система запуска |
| 13 | ALT-S | 7.5 | Система зарядки |
| 14 | STR LOCK | 7.5 | Система блокировки рулевого управления |
| 15 | D/L | 20 | Центральный замок |
| 16 | ETCS | 15 | Блок управления двигателем |
| 17 | AT+B | 7.5 | Трансмиссия |
| 18 | AM2 NO.2 | 7.5 | Система смарт-энтри и запуска |
| 19 | — | — | — |
| 20 | EFI (CTRL) | 15 | Блок управления двигателем |
| 21 | EFI (HTR) | 15 | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 22 | EFI (IGN) | 15 | Система запуска |
| 23 | EFI (+B) | 7.5 | Блок управления двигателем |
| 24 | HAZ | 15 | Поворотники, аварийная сигнализация |
| 25 | MPX-B | 7.5 | Автоматическая система кондиционирования воздуха, приборы и датчики |
| 26 | F/PMP | 20 | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 27 | IG2 MAIN | 30 | Система SRS подушки безопасности, блок управления двигателем |
| 28 | DCC | 30 | Предохранители «ECU-B», «DOME» |
| 29 | — | — | — |
| 30 | PUSH-AT | 7.5 | Блок управления двигателем |
| 31 | — | — | — |
| 32 | WIPER | 30 | Стеклоочистители лобового стекла |
| 33 | WASHER | 10 | Омыватель лобового стекла |
| 34 | D FL DOOR | 25 | Электростеклоподъемник |
| 35 | ABS NO.2 | 25 | ABS |
| 36 | D-OP | 25 | — |
| 37 | CDS | 25 | Электровентилятор охлаждения |
| 38 | D FR DOOR | 25 | Электростеклоподъемник |
| 39 | RR FOG | 10 | Задний противотуманный фонарь |
| 40 | RR DEF | 30 | Электроподогрев заднего стекла |
| 41 | MIR HTR | 7.5 | Электроподогрев внешних задних зеркал |
| 42 | RDI | 25 | Электровентилятор охлаждения |
| 43 | — | — | Запасной предохранитель |
| 44 | — | — | Запасной предохранитель |
| 45 | — | — | Запасной предохранитель |
| 46 | — | — | Запасной предохранитель |
| 47 | — | — | Запасной предохранитель |
| 48 | — | — | Запасной предохранитель |
| 49 | ABS NO.1 | 40 | ABS |
| 50 | HEATER | 50 | Система кондиционирования воздуха |
| 51 | INJ | 30 | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 52 | H-LP WASHER | 30 | Омыватель фар |
| 53 | AM2 NO.1 | 40 | Система запуска, блок управления двигателем |
| 54 | EPS | 80 | Электроусилитель руля |
| Реле | |||
| R1 | (EFI MAIN1) | ||
| R2 | Электровентилятор охлаждения (FAN NO.3) | ||
| R3 | Отопитель | ||
| R4 | (EFI MAIN3) | ||
| R5 | (ETCS) | ||
| R6 | Сигнал | ||
| R7 | (H-LP) | ||
| R8 | Переключатель света (DIM) | ||
| R9 | (EFI MAIN2) | ||
| R10 | Топливный насос (C/OPEN) | ||
| R11 | Блокатор | ||
| R12 | С маркерами спереди: (DRL RH) Без маркеров спереди: Система дневных ходовых огней (DRL) |
||
| R13 | Стартер (ST CUT) | ||
| R14 | (IGS) | ||
| R15 | Электроподогрев заднего стекла (RR DEF) | ||
| R16 | Стартер (ST) | ||
| R17 | Зажигание (IG2) | ||
| R18 | С маркерами спереди: (DRL LH) Без маркеров спереди: Задний противотуманный фонарь (RR FOG) |
||
| R19 | Электровентилятор охлаждения (FAN NO.2) | ||
| R20 | (INJ) | ||
| R21 | Электроподогрев внешних задних зеркал (MIR HTR) | ||
| R22 | Электровентилятор охлаждения (FAN NO.1) | ||
| R23 | Стеклоочистители лобового стекла (WIPER) |
Блок плавких вставок
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | ALT | 140 | Система зарядки |
| 2 | MAIN | 80 | Реле сигнала, реле фар, реле переключателя света, предохранители «ALT-S», «ETCS», «F/PMP», «MPX-B», «HAZ», «EFI (+B)», «EFI (IGN)», «EFI (HTR)», «EFI (CTRL)», «AT+B», «IG2 MAIN», «AM2 NO.2», «EPS», «INJ», «AM2 NO.1», «H-LP WASHER», «STR LOCK», «DCC», «D/L» |
