В этой статье мы рассматриваем Toyota Avalon первого поколения (XX10), выпускавшийся с 1995 по 1999 год. Здесь вы найдете схемы блоков предохранителей для Toyota Avalon 1995, 1996, 1997, 1998 и 1999, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Toyota Avalon 1995-1999

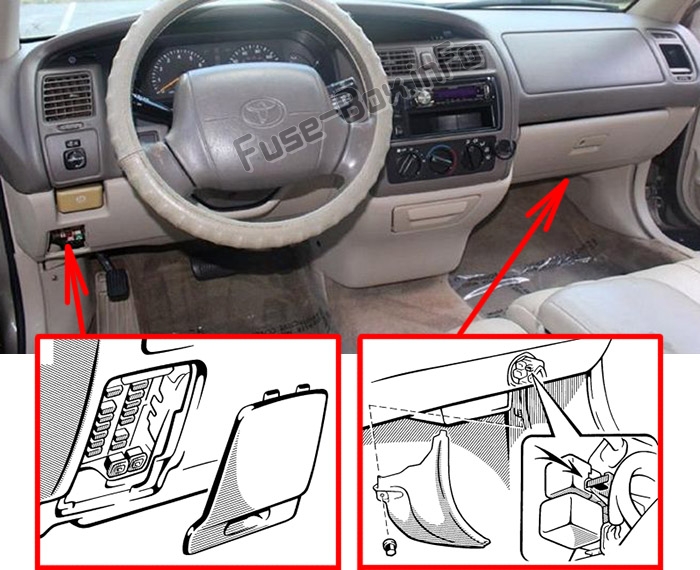

Расположение блока предохранителей
Здесь расположены два блока предохранителей – первый за крышкой на стороне водителя панели приборов, второй за крышкой в панели ног пассажира.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 24 | SRS | 5A | Система SRS подушек безопасности, натяжители ремней безопасности |
| 25 | IGN | 5A | Приборы и датчики, система SRS подушек безопасности, натяжители ремней безопасности, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 26 | SEAT HEATER | 20A | Подогрев сидений |
| 27 | TURN | 7.5A | Поворотные сигналы, аварийная сигнализация |
| 28 | ECU-IG | 10A | Система круиз-контроля, антиблокировочная система тормозов, система блокировки селектора, система электрозамков дверей, электрические вентиляторы охлаждения |
| 29 | WIPER | 20A | Стеклоочистители и омыватель лобового стекла, очиститель фар |
| 30 | GAUGE | 7.5A | Приборы и датчики, задние габаритные огни, внутреннее освещение, система зарядки, электронно управляемая автоматическая трансмиссия, система круиз-контроля, система электрозамков дверей, индикаторы обслуживания и звуковой сигнал, автоматическая система управления освещением, система дневных ходовых огней |
| 31 | TAIL | 15A | Фары-парктроники, подсветка номерного знака, задние габаритные огни, передние боковые маркерные огни |
| 32 | STOP | 15A | Сигналы торможения, система круиз-контроля, верхний стоп-сигнал, антиблокировочная система тормозов, система блокировки селектора, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 33 | PANEL | 5A | Приборы и датчики, аудиосистема автомобиля, прикуриватель, подсветка бардачка, часы, электронно управляемая автоматическая трансмиссия, система кондиционирования воздуха, индикаторы обслуживания, поворотные сигналы, аварийная сигнализация, очиститель фар, подогрев сидений |
| 34 | MIRROR HEATER | 10A | Подогрев зеркал |
| 35 | CIG/RADIO | 15A | Прикуриватель, внутреннее освещение, часы, система SRS подушек безопасности, натяжители ремней безопасности, система блокировки селектора, электронно управляемая автоматическая трансмиссия, система кондиционирования воздуха, система зажигания, система защиты от угона, система управления наружными зеркалами заднего вида, аудиосистема автомобиля, индикаторы обслуживания |
| 36 | HEATER | 10A | Система кондиционирования воздуха, задний стеклоочиститель, система запуска |
| 37 | STARTER | 5A | Система запуска |
| 38 | A.C | 10A | Система кондиционирования воздуха |
| 42 | DOOR | 30A | Система электрозамков дверей, электрорегулировка сидений |
| 43 | RR DEF | 40A | Задний дефростер |
| 44 | POWER | 30A | Электростеклоподъемники, люк в крыше |
Расположение блока предохранителей
В зависимости от конфигурации, рядом с аккумулятором может быть два или три блока предохранителей. Блок предохранителей №3 доступен на моделях с системой дневных ходовых огней и моделях для Калифорнии и Канады.
Схемы блоков предохранителей
Блок предохранителей №1
Блок предохранителей №2
Блок предохранителей №3
Назначение предохранителей в моторном отсеке
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | SPARE | 7.5A | Запасной |
| 2 | EFI | 15A | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрическая система увеличения холостого хода, электронно управляемая автоматическая трансмиссия |
| 3 | HORN | 10A | Гудок |
| 4 | OBD. TRAC | 7.5A | Бортовую диагностическая система |
| 5 | OBD | 7.5A | Бортовую диагностическая система |
| 6 | HAZ | 10A | Поворотные сигналы, аварийная сигнализация |
| 7 | DOME | 7.5A | Внутреннее освещение, личный светильник, подсветка зеркала, дверная подсветка, подсветка замка зажигания, освещение багажника, управление электрозамками дверей, блокировка с беспроводным пультом, система защиты от угона, автоматическая система управления освещением, система дневных ходовых огней, индикаторы обслуживания и звуковой сигнал, часы |
| 8 | HEAD (LH) / HEAD HI (LH) |
15A | Без DRL: Левая фара. С DRL: Левая фара (дальний свет) |
| 9 | HEAD (RH) / HEAD HI (RH) |
15A | Без DRL: Правая фара. С DRL: Правая фара (дальний свет) |
| 12 | ALT-S | 5A | Система зарядки |
| 13 | AM2 | 30A | Приборы и датчики, система SRS подушек безопасности, натяжители ремней безопасности, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система запуска |
| 14 | ECU-B | 5A | Система круиз-контроля, система кондиционирования воздуха |
| 15 | SPARE | 15A | Запасной |
| 16 | SPARE | 30A | Запасной |
| 17 | TEL | 15A | Нет цепи |
| 18 | HEAD LO (LH) | 10A | Левая фара (ближний свет) |
| 19 | HEAD LO (RH) | 10A | Правая фара (ближний свет) |
| 20 | RAD No.1 | 15A | Аудиосистема автомобиля |
| 21 | FOG | 15A | 1995-1997: Не используется. 1998-1999: Передние противотуманные фары |
| 22 | A/F | 25A | Воздушно-топливный нагреватель |
| 23 | DRL | 5A | Система дневных ходовых огней |
| 39 | MAIN | 40A | Предохранители «HEAD (LH)», «HEAD HI (LH)“, «HEAD (RH)» и «HEAD HI (RH)» |
| 40 | RDI | 30A | Электрические вентиляторы охлаждения |
| 41 | CDS | 30A | Электрические вентиляторы охлаждения |
| 45 | ALT | 120A | Система зарядки |
| 46 | AM1 | 80A | Предохранители «RR DEF», «DOOR», «POWER», «TAIL», «PANEL», «SEAT HEATER», «SRS» и «STOP» |
| 47 | ABS | 60A | Антиблокировочная система тормозов |
| 48 | IG SW | 40A | Предохранители «CIG/RADIO» и «GAUGE» |
| 49 | HTR | 50A | Предохранитель «A.C» |
