В этой статье мы рассмотрим Toyota Avalon второго поколения (XX20), выпускавшуюся с 1999 по 2004 год. Здесь вы найдете схемы блоков предохранителей для Toyota Avalon 2000, 2001, 2002, 2003 и 2004, информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Toyota Avalon 2000-2004
Расположение блока предохранителей

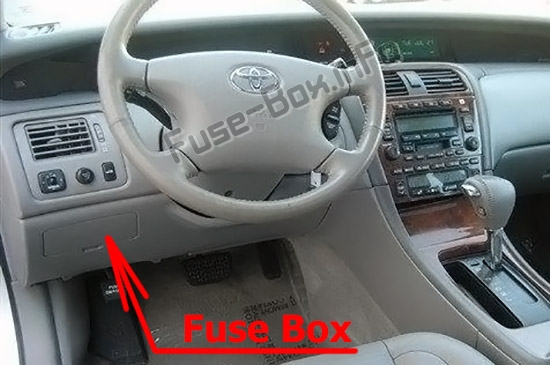

Блок предохранителей расположен в приборной панели (со стороны водителя), за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал [A] | Функции |
|---|---|---|---|
| 26 | ECU-IG NO. 1 | 5 | Электрические вентиляторы охлаждения |
| 27 | ECU-B | 7,5 | Система кондиционирования воздуха, система защиты от кражи, регулируемые сиденья, приборы, электрические стеклоподъемники (для водителя и переднего пассажира), мультиплексная система связи |
| 28 | TAIL | 10 | Габаритные огни, фонари номерного знака, стоп-сигналы, задние боковые маркеры, индикатор неисправности задних огней, система управления двигателем |
| 29 | SEAT HTR | 20 | Подогрев сидений |
| 30 | FR P/W | 20 | Электрический стеклоподъемник (для переднего пассажира) |
| 31 | GAUGE NO.1 | 10 | Система контроля устойчивости транспортного средства, задний стеклоочиститель, система круиз-контроля, система блокировок передач, антиблокировочная тормозная система, автоматическое затемнение внутреннего зеркала заднего вида, автоматическая система управления светом, регулируемые сиденья, индикатор неисправности задних огней, индикаторы автоматической трансмиссии, розетка, электрический стеклоподъемник (для водителя), индикатор неисправности тормозной системы, электрический люк |
| 32 | HTR | 10 | Система кондиционирования воздуха |
| 33 | FOG | 15 | Передние противотуманные фары |
| 34 | TURN | 7,5 | Поворотные огни |
| 35 | A/C | 10 | Система кондиционирования воздуха |
| 36 | RADIO | 15 | Аудиосистема, многофункциональный дисплей |
| 37 | PANEL | 5 | Приборы и датчики, аудиосистема, прикуриватель, система кондиционирования воздуха, аварийная сигнализация, электронно управляемая система автоматической трансмиссии, электрические боковые зеркала, многофункциональный дисплей, подсветка бардачка, подсветка приборной панели, управление подсветкой приборной панели, розетка |
| 38 | FL P/W | 25 | Электрический стеклоподъемник (для водителя) |
| 39 | PWR OUTLET NO.1 | 15 | Розетка (ACC) |
| 40 | ECU-ACC | 5 | Аудиосистема, электрические боковые зеркала, многофункциональный дисплей, система блокировок передач, мультиплексная система связи |
| 41 | SRS-ACC | 10 | Система SRS подушек безопасности |
| 42 | MIR HTR | 10 | Обогрев боковых зеркал, система управления двигателем |
| 43 | PWR OUTLET NO.2 | 15 | Розетка (IG) |
| 44 | GAUGE NO.2 | 10 | Задние фонари |
| 45 | OBD-II | 7,5 | Бортовую диагностическая система |
| 46 | STOP | 15 | Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система блокировок передач, система круиз-контроля, система контроля устойчивости транспортного средства, система управления двигателем |
| 47 | DOME | 7,5 | Внутреннее освещение, передние индивидуальные лампы, освещение дверей, подсветка замка зажигания, лампы для косметического зеркала, открыватель гаражных ворот, индикатор открытой двери, система подсветки при входе, задние индивидуальные лампы, автоматическая система управления светом, освещение багажника, беспроводная система дистанционного управления, мультиплексная система связи |
| 48 | OPNER | 5 | Нет цепи |
| 49 | RL P/W | 20 | Электрический стеклоподъемник (для заднего левого пассажира) |
| 50 | RR P/W | 20 | Электрический стеклоподъемник (для заднего правого пассажира) |
| 51 | WIP | 25 | Стеклоочиститель и омыватель лобового стекла |
| 52 | ECU-IG NO.2 | 10 | Антиблокировочная тормозная система, система круиз-контроля, многофункциональный дисплей, система защиты от кражи, система контроля устойчивости транспортного средства, приборы, мультиплексная система связи |
| 53 | CIG | 15 | Прикуриватель |
| 54 | DOOR NO.1 | 25 | Система защиты от кражи, открыватель багажника, мультиплексная система связи |
| 55 | SUN ROOF | 30 | Электрический люк |
| 61 | DEF | 40 | Задний стеклоочиститель, шумовой фильтр |
| 62 | PWR SEAT | 30 | Регулируемые сиденья |
Расположение блока предохранителей
Он расположен в моторном отсеке (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Номинал [A] | Функции |
|---|---|---|---|
| 1 | HEAD RH UPR | 10 15 |
Нет цепи (с DRL) Правая фара, индикатор дальнего света (без DRL) |
| 2 | HEAD LH UPR | 10 15 |
Нет цепи (с DRL) Левая фара, передние противотуманные фары (без DRL) |
| 3 | HEAD RH LWR | 15 | Правая фара (ближний свет) (с DRL) |
| 4 | HEAD LH LWR | 15 | Левая фара (ближний свет) (с DRL) |
| 5 | ABS NO.4 | 5 | Система контроля устойчивости транспортного средства |
| 6 | DRL | 7,5 | Система дневных ходовых огней |
| 7 | SPARE | 30 | Запасной предохранитель |
| 8 | SPARE | 15 | Запасной предохранитель |
| 9 | SPARE | 25 | Запасной предохранитель |
| 10 | SPARE | 10 | Запасной предохранитель |
| 11 | ALT-S | 5 | Система зарядки |
| 12 | DCC | 30 | Предохранители «DOME», «ECU-B» и «RADIO» |
| 13 | SECURITY | 10 | Система защиты от кражи |
| 14 | HAZ | 15 | Поворотные огни |
| 15 | A/F | 25 | Датчик воздух/топливо |
| 16 | DOOR NO.2 | 15 | Система электрических дверных замков |
| 17 | HORN | 10 | Гудок, система защиты от кражи |
| 18 | AM2 | 10 | Система SRS подушек безопасности, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система запуска, система зарядки, датчик воздух/топливо, топливный насос |
| 19 | EFI NO.2 | 7,5 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, датчик расхода воздуха, кислородный датчик, система контроля испарений, система управления положением дросселя, система управления двигателем |
| 20 | ABS NO.3 | 25 | Антиблокировочная тормозная система |
| 21 | ABS NO.2 | 25 | Система контроля устойчивости транспортного средства |
| 22 | EFI NO.1 | 15 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, топливный насос |
| 23 | IG2 | 15 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 56 | AM1 | 40 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 57 | HTR | 50 | Система кондиционирования воздуха |
| 58 | CDS | 30 | Электрические вентиляторы охлаждения |
| 59 | RDI | 30 | Электрические вентиляторы охлаждения |
| 60 | MAIN | 40 | Система запуска |
| 63 | ABS | 60 | Антиблокировочная тормозная система, предохранитель «ABS NO.4» |
| 64 | ALT | 120 | Предохранители «HTR», «A/C», «ABS NO.2», «ABS NO.3», «RDI», «CDS», «AM1», «ABS» и «ABS NO.4» |
Блок реле
Блок реле в моторном отсеке
| № | Название | Номинал [A] | Функции |
|---|---|---|---|
| 24 | HEAD LH UPR | 10 | Левая фара (дальний свет), индикатор дальнего света |
| 25 | HEAD RH UPR | 10 | Правая фара (дальний свет) |
