В этой статье рассматривается Toyota Avensis третьего поколения (T27/T270), выпускавшаяся с 2009 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Toyota Avensis 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Toyota Avensis 2009-2018
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне

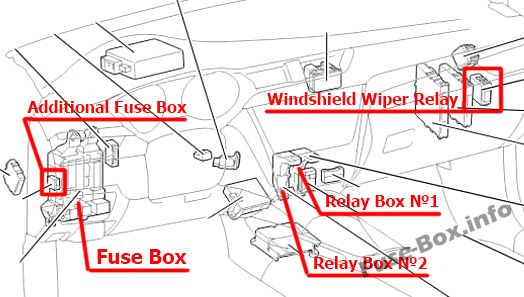

Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью, под крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | AM1 | 7.5 | Система запуска, предохранители «ACC», «CIG», «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR» |
| 2 | FR FOG | 15 | До февр. 2013, с мая 2015: Передние противотуманные фары |
| 2 | FR FOG | 7.5 | Февр. 2013 — май 2015: Передние противотуманные фары |
| 3 | DRL | 7.5 | Система дневных ходовых огней |
| 4 | ACC-B | 25 | Предохранители «CIG», «ACC» |
| 5 | DOOR | 25 | Система центрального замка |
| 6 | — | — | — |
| 7 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, антиблокировочная система, VSC, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, автоматическая трансмиссия, система блокировки селектора, система запуска |
| 8 | OBD | 7.5 | Система бортовой диагностики |
| 9 | ECU-IG NO.2 | 10 | Задние габаритные огни, система зарядки, аварийная сигнализация, задний дефростер, индикатор «PASSENGER AIRBAG», система кондиционирования воздуха, AFS, камера заднего вида, Toyota parking assist-sensor |
| 10 | ECU-IG NO.1 | 10 | Основной блок ECU, система смарт-энтри и пуска, электрический вентилятор(ы) охлаждения, система блокировки селектора, панорамный солнцезащитный щиток, автоматическое затемнение внутреннего заднего вида зеркала, антиблокировочная система, датчик рулевого управления, датчик поперечного ускорения и G, VSC, очиститель фар, предсмертная система безопасности, LKA, система поддержки водителя |
| 11 | WASHER | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 12 | RR WIPER | 15 | Стеклоочиститель заднего стекла |
| 13 | WIPER | 30 | Стеклоочистители лобового стекла, датчик дождя |
| 14 | HTR-IG | 10 | Система кондиционирования воздуха |
| 15 | SEAT HTR | 15 | До мая 2015: Подогрев сидений |
| 15 | SEAT HTR | 20 | С мая 2015: Подогрев сидений |
| 16 | METER | 7.5 | Приборы и датчики |
| 17 | IGN | 7.5 | Система блокировки рулевого управления, SRS подушки безопасности, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, автоматическая трансмиссия, система запуска |
| 18 | RR FOG | 7.5 | Задний противотуманный фонарь |
| 19 | — | — | — |
| 20 | TI&TE | 30 | Рулевое управление с наклоном и телескопической регулировкой |
| 21 | MIR HTR | 10 | Подогрев боковых наружных зеркал заднего вида |
| 22 | — | — | — |
| 23 | ACC | 7.5 | Боковые наружные зеркала заднего вида, система блокировки селектора, аудиосистема, основной блок ECU, розетка питания |
| 24 | CIG | 15 | Прикуриватель |
| 25 | SHADE | 20 | Панорамный солнцезащитный щиток |
| 26 | RR DOOR | 20 | Электростеклоподъемники (заднее правое) |
| 27 | RL DOOR | 20 | Электростеклоподъемники (заднее левое) |
| 28 | P FR DOOR | 20 | Электростеклоподъемники (пассажирская сторона) |
| 29 | ECU-IG NO.3 | 10 | Toyota parking assist-sensor, AFS, подогрев стеклоочистителя лобового стекла, электрический стояночный тормоз, преднатяжители ремней безопасности, переключатель подрулевых лепестков, рулевое управление с наклоном и телескопической регулировкой, электроусилитель руля |
| 30 | PANEL | 7.5 | Подсветка переключателей, подсветка приборной панели, подсветка перчаточного ящика, рулевые переключатели, основной блок ECU |
| 31 | TAIL | 10 | Передние габаритные огни, задние габаритные огни, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, ручная регулировка фар, подсветка приборной панели, переключатель системы кондиционирования воздуха, аудиосистема, подсветка селектора multidrive или автоматической трансмиссии, подсветка перчаточного ящика, ручной выключатель подушки безопасности, аварийная сигнализация, прикуриватель, переключатель «AFS OFF», переключатель ограничителя скорости, переключатель электрического стояночного тормоза, рулевой переключатель, переключатель VSC OFF, переключатель Toyota parking assist-sensor, переключатель «LKA», переключатель подогрева сидений, переключатель «SPORT», переключатели боковых наружных зеркал заднего вида, переключатель открывания лючка топливного бака |
Автомобили с левым рулем
Автомобили с правым рулем
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | POWER | 30 | Электростеклоподъемники (водительская сторона) |
| 2 | DEF | 40 | Задний дефростер, предохранитель «MIR HTR» |
| 3 | PWR SEAT RH | 30 | Электрорегулировка сидений, поясничная поддержка |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | — | ||
| R3 | LHD (до мая 2015): Реле указателей поворота |
Дополнительный блок предохранителей
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | WIPER NO.2 | 7.5 | Система зарядки, ECU системы поддержки водителя |
| 2 | — | — | — |
Блок реле №1
| № | Реле |
|---|---|
| R1 | До июн. 2010: Передние противотуманные фары (FR FOG) С окт. 2016: Внутреннее освещение (DOME CUT) |
| R2 | — |
| R3 | До нояб. 2011: Подсветка (PANEL) С нояб. 2011: Система дневных ходовых огней (DRL) |
| R4 | Розетка питания (ACC SOCKET) |
Блок реле №2
| № | Реле |
|---|---|
| R1 | Стартер (ST) |
| R2 | Задний противотуманный фонарь (RR FOG) |
| R3 | Аксессуары (ACC) |
| R4 | Июн. 2010 — май 2015: Передние противотуманные фары (FR FOG) С окт. 2016: Подогрев стеклоочистителя лобового стекла (FR DEICER) |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | DOME | 10 | Освещение багажника/багажного отделения, подсветка зеркал, передние дверные подсветки, личные/внутренние огни, личные огни, подсветка ног |
| 2 | RAD NO.1 | 20 | Февр. 2014 — май 2015: Аудиосистема С мая 2015: Аудиосистема |
| 2 | RAD NO.1 | 15 | До февр. 2014: Аудиосистема |
| 3 | ECU-B | 10 | Приборы и датчики, основной блок ECU, датчик рулевого управления, беспроводное дистанционное управление, система смарт-энтри и пуска, рулевое управление с наклоном и телескопической регулировкой |
| 4 | D.C.C | — | — |
| 5 | ECU-B2 | 10 | Система смарт-энтри и пуска, система кондиционирования воздуха, электростеклоподъемники, электрорегулировка сидений |
| 6 | EFI MAIN NO.2 | 7.5 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 7 | DOOR NO.2 | 25 | До мая 2015: Система центрального замка |
| 7 | BODY ECU | 7.5 | С мая 2015: Мультиплексная система связи |
| 8 | AMP | 30 | Аудиосистема |
| 9 | — | — | — |
| 10 | STRG LOCK | 20 | Система блокировки рулевого управления |
| 11 | A/F | 20 | До мая 2015: Система выхлопа С мая 2015: — |
| 12 | AM2 | 30 | Система запуска |
| 13 | — | — | — |
| 14 | TURN-HAZ | 10 | Указатели поворота, аварийная сигнализация |
| 15 | ALT-S | 7.5 | До мая 2015: Система зарядки С мая 2015: — |
| 16 | AM2 NO.2 | 7.5 | Система запуска |
| 17 | HTR | 50 | До мая 2015: Система кондиционирования воздуха С мая 2015: — |
| 18 | ABS NO.1 | 50 | ABS, VSC |
| 19 | CDS FAN | 30 | Электрический вентилятор охлаждения |
| 20 | RDI FAN | 40 | Электрический вентилятор охлаждения |
| 21 | H-LP CLN | 30 | Очиститель фар |
| 22 | IP/JB | 120 | С мая 2015: предохранители «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL» |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | H-LP MAIN | 50 | Предохранители «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI» |
| 27 | P/I | 50 | Предохранители «EFI MAIN», «HORN», «IG2», «EDU» |
| 28 | EFI MAIN | 50 | До мая 2015: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 28 | FUEL HTR | 50 | С мая 2015: Подогрев топлива |
| 29 | P-SYSTEM | 30 | До мая 2015: Система VALVEMATIC |
| 29 | EPKB | 50 | С мая 2015: Электрический стояночный тормоз |
| 30 | GLOW | 80 | До мая 2015: Система свечей накаливания двигателя |
| 30 | EPS | 80 | С мая 2015: Электроусилитель руля |
| 31 | EPS | 80 | До мая 2015: Электроусилитель руля |
| 31 | GLOW | 80 | С мая 2015: Система свечей накаливания двигателя |
| 32 | ALT | 140 | До мая 2015: предохранители «RDI FAN», «CDS FAN», «H-LP CLN», «PWR SEAT LH», «FUEL OPN», «ABS NO.1», «ABS NO.2», «FR DEICER», «PSB», «HTR», «STV HTR», «PWR OUTLET», «HTR SUB NO.1», «HTR SUB NO.2», «HTR SUB NO.3», «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «P FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «TI &TE», «SHADE», «PWR SEAT RH», «DEF», «TAIL», «DRL» |
| 32 | ALT | 120 | До мая 2015: предохранители «RDI FAN», «CDS FAN», «H-LP CLN», «PWR SEAT LH», «FUEL OPN», «ABS NO.1», «ABS NO.2», «FR DEICER», «PSB», «HTR», «STV HTR», «PWR OUTLET», «HTR SUB NO.1», «HTR SUB NO.2», «HTR SUB NO.3», «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «P FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «TI &TE», «SHADE», «PWR SEAT RH», «DEF», «TAIL», «DRL» |
| 32 | — | — | С мая 2015: — |
| 33 | IG2 | 15 | До мая 2015: Предохранители «IGN», «METER» |
| 33 | FUEL PUMP | 30 | С мая 2015: Топливный насос |
| 34 | HORN | 15 | Сигнал |
| 35 | EFI MAIN | 30 | До нояб. 2011: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 35 | FUEL OPN | 10 | С нояб. 2011: Открыватель лючка топливного бака |
| 36 | EDU | 20 | До мая 2015: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 36 | IGT/INJ | 15 | До мая 2015: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 36 | IG2 | 15 | С мая 2015: Предохранители «IGN», «METER» |
| 37 | — | — | До мая 2015: — |
| 37 | EFI MAIN | 50 | С мая 2015: Предохранители «EFI NO.1», «EFI NO.2», «EFI NO.4» |
| 38 | E-PKB | 30 | До мая 2015: Электрический стояночный тормоз |
| 38 | BBC | 40 | С мая 2015: Система Stop & Start |
| 39 | HTR SUB NO.3 | 30 | До мая 2015: Дополнительный обогреватель |
| 40 | — | — | — |
| 41 | HTR SUB NO.2 | 30 | До мая 2015: Дополнительный обогреватель |
| 42 | HTR | 50 | С мая 2015: Система кондиционирования воздуха |
| 44 | PWR SEAT LH | 30 | Электрорегулировка сидений, поясничная поддержка |
| 45 | STV HTR | 25 | Дополнительный обогреватель |
| 46 | ABS NO.2 | 30 | ABS, VSC |
| 47 | FR DEICER | 20 | Подогрев стеклоочистителя лобового стекла |
| 48 | FUEL OPN | 10 | До мая 2015: Открыватель лючка топливного бака С мая 2015: — |
| 49 | PSB | 30 | До мая 2015: Преднатяжители ремней безопасности С мая 2015: — |
| 50 | PWR OUTLET | 15 | Розетка питания |
| 51 | H-LP LH LO | 10 | До мая 2015: Без HID: Левая фара (ближний свет) С мая 2015: Левая фара (ближний свет) |
| 51 | H-LP LH LO | 15 | До мая 2015: HID: Левая фара (ближний свет) |
| 52 | H-LP RH LO | 10 | До мая 2015: Без HID: Правая фара (ближний свет) С мая 2015: Правая фара (ближний свет) |
| 52 | H-LP RH LO | 15 | До мая 2015: HID: Правая фара (ближний свет) |
| 53 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 54 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 55 | EFI NO.1 | 10 | До мая 2015: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, датчик расхода воздуха, система выхлопа |
| 55 | EFI NO.1 | 7.5 | С мая 2015: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, датчик расхода воздуха, система выхлопа |
| 56 | EFI NO.2 | 10 | До мая 2015: Система впуска воздуха, датчик расхода воздуха, система выхлопа |
| 56 | EFI NO.2 | 15 | С мая 2015: Система впуска воздуха, датчик расхода воздуха, система выхлопа |
| 57 | IG2 NO.2 | 7.5 | До мая 2015: Система запуска С мая 2015: — |
| 58 | EFI NO.3 | 7.5 | До нояб. 2011: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 58 | EFI NO.4 | 30 | С нояб. 2011: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 58 | EFI NO.4 | 20 | С мая 2015: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2» |
| 59 | CDS EFI | 5 | С мая 2015: Электрический вентилятор охлаждения |
| 60 | EFI NO.3 | 7.5 | С нояб. 2011: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 60 | RDI EFI | 5 | С мая 2015: Электрический вентилятор охлаждения |
| Реле | |||
| R1 | До нояб. 2013: Подогрев стеклоочистителя лобового стекла / Стоп-сигнал (FR DEICER/BRAKE LP) С нояб. 2013: Электрический вентилятор охлаждения (FAN NO.2) |
||
| R2 | Электрический вентилятор охлаждения (FAN NO.3) | ||
| R3 | До мая 2015: Датчик соотношения воздух/топливо (A/F) С мая 2015: Реле передних противотуманных фар LH |
||
| R4 | До мая 2015: Внутреннее освещение (DOME CUT) С мая 2015: Реле передних противотуманных фар RH |
||
| R5 | Блок управления двигателем (EFI MAIN) | ||
| R6 | Фары (H-LP) | ||
| R7 | До нояб. 2013: Электрический вентилятор охлаждения (FAN NO.2) Нояб. 2013 — до окт. 2016: Подогрев стеклоочистителя лобового стекла (FR DEICER) С окт. 2016: Переключатель ближний/дальний свет |
||
| R8 | Электрический вентилятор охлаждения (FAN NO.1) | ||
| R9 | Май 2015 — окт. 2016: Внутреннее освещение (DOME CUT) С окт. 2016: (TSS C HTR) |
||
| R10 | До нояб. 2011: Открыватель лючка топливного бака (FUEL OPN) | ||
| R11 | До нояб. 2011: Переключатель ближний/дальний свет С нояб. 2011: без AFS: Переключатель ближний/дальний свет С нояб. 2011: с AFS: — Май 2015 — окт. 2016: с подогревом топлива: Подогрев топлива (FUEL HTR); без подогрева топлива: — |
||
| R12 | С нояб. 2011: с AFS: Переключатель ближний/дальний свет Май 2015 — окт. 2016: Переключатель ближний/дальний свет |
Блок реле
| № | Реле |
|---|---|
| R1 | — |
| R2 | HTR SUB NO.1 |
| R3 | HTR SUB NO.2 |
| R4 | HTR SUB NO.3 |
