В этой статье мы рассмотрим Toyota Celica шестого поколения (T200), выпускавшуюся с 1993 по 1999 год. Здесь вы найдёте схемы блоков предохранителей Toyota Celica 1996, 1997, 1998 и 1999, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Toyota Celica 1996-1999
Расположение блока предохранителей

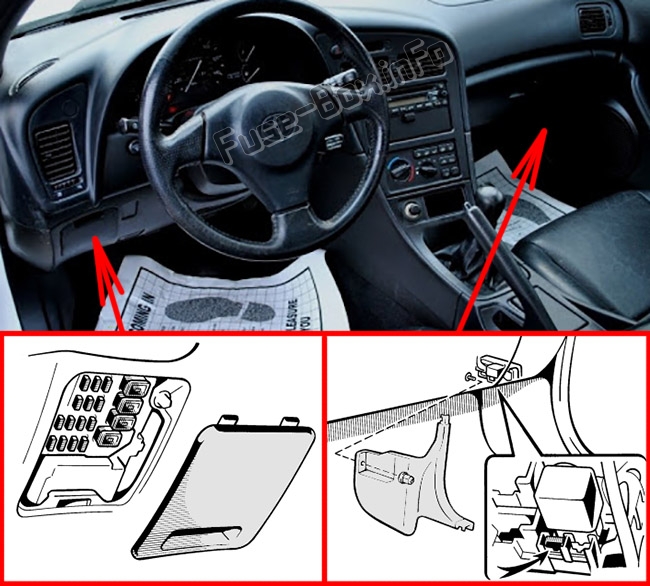

В салоне автомобиля расположены два блока предохранителей. Первый находится за крышкой на панели приборов, а второй — за крышкой на боковой панели со стороны пассажира.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Описание |
|---|---|---|---|
| 20 | ECU-IG | 15A | Электронно управляемая автоматическая трансмиссия, антиблокировочная тормозная система |
| 21 | SEAT-HTR | 20A | Нет цепи |
| 22 | PANEL | 7.5A | Подсветка приборной панели |
| 23 | STOP | 15A | Стоп-сигналы, верхний стоп-сигнал, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, устройство отмены круиз-контроля, электронно управляемая автоматическая трансмиссия, антиблокировочная тормозная система |
| 24 | FOG | 20A | Передние противотуманные фары |
| 25 | CIG & RAD | 15A | Прикуриватель, цифровой дисплей часов, аудиосистема автомобиля |
| 26 | IGN | 7.5A | Система зарядки, индикатор предупреждения о разряде, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система подушек безопасности SRS |
| 27 | WIPER | 20A | Стеклоочистители и омыватель лобового стекла, задний стеклоочиститель и омыватель |
| 28 | MIR-HTR | 10A | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 29 | TURN | 10A | Поворотные сигналы, аварийная сигнализация |
| 30 | TAIL | 15A | Задние фонари, габаритные огни, передние боковые маркерные огни, задние боковые маркерные огни, подсветка номерного знака |
| 31 | HTR | 10A | Система кондиционирования воздуха, задний стеклоочиститель |
| 32 | GAUGE | 10A | Приборы и датчики, система центрального замка |
| 33 | ST | 7.5A | Система запуска, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 34 | A/C | 10A | Система кондиционирования воздуха |
| 35 | OBD II | 7.5A | Бортовую диагностическая система |
| 38 | AM1 | 40A | Электронная система зажигания/система зажигания распределителя |
| 39 | DOOR | 30A | Система центрального замка, система управления складным верхом |
| 40 | DEF | 30A | Задний стеклоочиститель |
| 41 | POWER | 30A | Электростеклоподъёмники, электрический люк |
Расположение блока предохранителей
Блок предохранителей расположен рядом с аккумулятором. В версиях для Канады (и в некоторых других) рядом есть дополнительный блок предохранителей.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Описание |
|---|---|---|---|
| 1 | AM2 | 30A | Система запуска |
| 2 | HAZARD | 10A | Аварийная сигнализация |
| 3 | HORN | 7.5A | Сигналы |
| 4 | RADIO No.1 | 20A | Аудиосистема автомобиля |
| 5 | ECU-B | 15A | Антиблокировочная тормозная система, система круиз-контроля |
| 6 | DOME | 10A | Внутренние лампы, личные лампы, лампа багажного отсека, лампа багажника, лампы подсветки дверей, часы |
| 7 | HEAD (LH) | 15A | Левый блок-фара |
| 8 | HEAD (RH) | 15A | Правый блок-фара |
| 9 | SPARE | Запасной | |
| 10 | SPARE | Запасной | |
| 11 | SPARE | Запасной | |
| 12 | ALT-S | 7.5A | Система зарядки |
| 13 | SRS WRN | 7.5A | Индикатор предупреждения системы подушек безопасности SRS |
| 14 | EFI | 15A | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 15 | HEAD (LH) LO | 15A | Левый блок-фара (ближний свет) |
| 16 | HEAD (RH) LO | 15A | Правый блок-фара (ближний свет) |
| 17 | HEAD-HI (RH) | 15A | Правый блок-фара (дальний свет) |
| 18 | HEAD-HI (LH) | 15A | Левый блок-фара (дальний свет) |
| 19 | DRL | 7.5A | Система дневных ходовых огней |
| 36 | RDI | 30A | Электрический вентилятор охлаждения |
| 37 | CDS | 30A | Электрический вентилятор охлаждения |
| 42 | HTR | 40A | Система кондиционирования воздуха |
| 43 | ALT | 100A | Предохранители «ALT-S», «TAIL», «DOOR», «DEF» и «POWER» |
| 44 | MAIN | 60A | Система запуска, фары, предохранители «AM2», «HAZARD», «HORN», «DOME» и «RADIO» |
| 45 | ABS | 50A | Антиблокировочная тормозная система |
