В этой статье мы рассмотрим Toyota Corolla восьмого поколения (E110), выпускавшуюся с 1997 по 2002 год. Здесь вы найдете схемы блоков предохранителей для Toyota Corolla 1998, 1999, 2000, 2001 и 2002, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Toyota Corolla 1998-2002

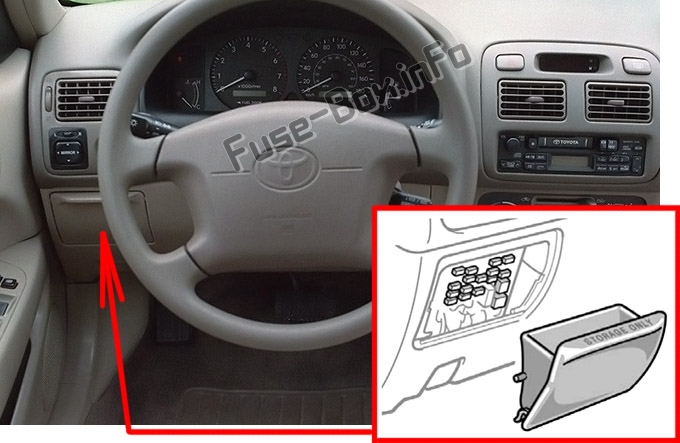

Расположение блока предохранителей
Блок предохранителей расположен за отделением для хранения на стороне водителя на приборной панели.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Название | Ампер | Описание |
|---|---|---|---|
| 17 | TURN | 7.5A | Указатели поворота, аварийная сигнализация |
| 18 | GAUGE | 10A | Приборы и датчики, подсветка, система кондиционирования воздуха, электрические стеклоподъемники, задний стеклоочиститель, система центрального замка |
| 19 | WIP | 20A | Стеклоочистители и омыватель лобового стекла |
| 20 | DEF I-UP/M-HTR | 10A | Задний стеклоочиститель, система впрыска топлива много точечного/последовательного впрыска топлива |
| 21 | ECU-IG | 10A | Система запуска, электрический вентилятор охлаждения, система блокировки селектора АКПП, антиблокировочная система тормозов, система круиз-контроля, охранная система (2000) |
| 22 | IGN | 7.5A | Система впрыска топлива много точечного/последовательного впрыска топлива, система зарядки, система SRS подушек безопасности, преднатяжители ремней безопасности |
| 23 | STOP | 15A | 1998-1999: Сто стоп-сигналы, верхний стоп-сигнал, антиблокировочная система тормозов, система блокировки селектора АКПП; 2000-2002: Стоп-сигналы, верхний стоп-сигнал, антиблокировочная система тормозов, система блокировки селектора АКПП, система круиз-контроля, система впрыска топлива много точечного/последовательного впрыска топлива |
| 24 | TAIL | 15A | Задние фонари, приборы и датчики, регулировка подсветки приборной панели, прикуриватель, часы, аудиосистема, задний стеклоочиститель, номерные знаки, электронно управляемая АКПП, система впрыска топлива много точечного/последовательного впрыска топлива, система кондиционирования воздуха, аварийная сигнализация |
| 25 | OBD | 7.5A | Бортовую диагностическая система |
| 26 | ECU-B | 7.5A | Система SRS подушек безопасности, преднатяжители ремней безопасности |
| 27 | ST | 5A | Система запуска, система впрыска топлива много точечного/последовательного впрыска топлива |
| 28 | D/L | 30A | Система центрального замка |
| 29 | FOG | 15A | 1998-2000: Не используется; 2001-2002: Передние противотуманные фары |
| 30 | S-HTR | 15A | Нет цепи |
| 31 | CIG | 15A | Аудиосистема, часы, прикуриватель, электрические зеркала заднего вида, система SRS подушек безопасности, преднатяжители ремней безопасности, система блокировки селектора АКПП, охранная система (1998-2000) |
| 36 | DEF | 40A | Задний стеклоочиститель, предохранитель «DEF I-UP/M-HTR» |
| 37 | POWER | 30A | Электрические стеклоподъемники, люк в крыше |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Ампер | Описание |
|---|---|---|---|
| 1 | A/C | 7.5A | Система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 2 | SPARE | 5A | Запасной предохранитель |
| 3 | SPARE | 10A | Запасной предохранитель |
| 4 | SPARE | 15A | Запасной предохранитель |
| 5 | DOME | 15A | Аудиосистема, внутренний свет, личный свет, свет багажника, часы, система дневных ходовых огней, охранная система (1998-2000) |
| 6 | HAZARD | 10A | Указатели поворота, аварийная сигнализация |
| 7 | AM2 | 15A | Система запуска, предохранители «ST» и «IGN» |
| 8 | HEAD (LH) or HEAD (LH-UPR) | 10A or 15A | Левый блок-фара (ближний свет) (1998-2000: 10A; 2001-2002: 15A) |
| 9 | ALT-S | 5A | Система зарядки |
| 10 | HEAD (RH) or HEAD (RH-UPR) | 10A or 15A | Правый блок-фара (ближний свет) (1998-2000: 10A; 2001-2002: 15A) |
| 11 | EFI or F-HTR | 15A | Система впрыска топлива много точечного/последовательного впрыска топлива |
| 12 | HORN | 10A | 1998-2000: Гудок, охранная система; 2001-2002: Гудок |
| 13 | DRL | 7.5A | Система дневных ходовых огней |
| 14 | HEAD RH−Lo or HEAD RH-LWR | 10A | Правая блок-фара (дальний свет) |
| 15 | HEAD LH−Lo or HEAD LH-LWR | 10A | Левая блок-фара (дальний свет) |
| 16 | CDS | 30A | Электрические вентиляторы охлаждения |
| 32 | HTR | 50A | Система кондиционирования воздуха, предохранитель «A/C» |
| 33 | MAIN | 40A | Система запуска, предохранители «HEAD (LH) or HEAD (LH-UPR)», «HEAD (RH)» or «HEAD (RH-UPR)», «HEAD LH-LWR» or «HEAD LH−Lo», «HEAD RH-LWR» or «HEAD RH−Lo» и «DRL» (2000-2002) |
| 34 | RDI | 30A | Электрические вентиляторы охлаждения |
| 35 | AM1 | 50A | Предохранители «CIG», «TURN», «GAUGE», «ECU-IG» и «WIP» |
| 38 | FL ABS | 50A | Антиблокировочная система тормозов |
| 39 | FL ALT | 100A | Предохранители «RDI», «CDS», «AM1», «POWER», «D/L», «TAIL», «OBD», «FOG», «ECU−B», «STOP», «DEF» и «HTR» |
