В этой статье мы рассмотрим Toyota Corolla седьмого поколения (E100), выпускавшуюся с 1993 по 1997 год. Здесь вы найдете схемы блоков предохранителей для Toyota Corolla 1993, 1994, 1995, 1996 и 1997, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Toyota Corolla (E100)
Расположение блока предохранителей

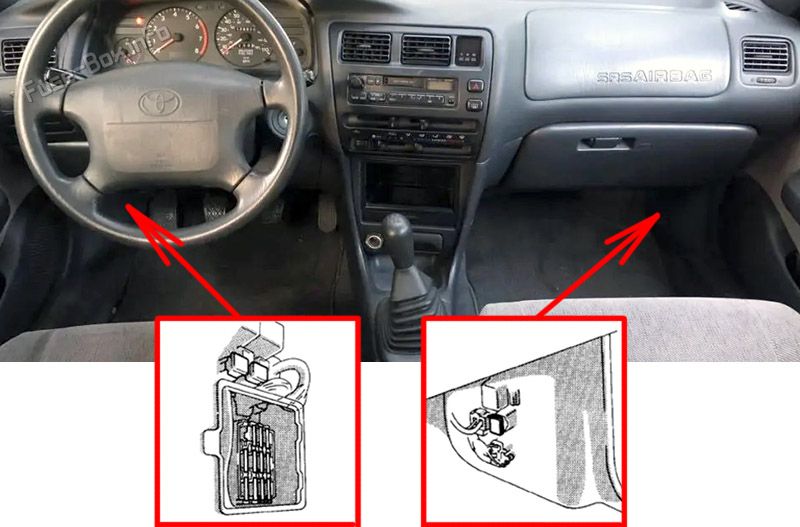

Блок предохранителей расположен за крышкой в панели ног водителя. Дополнительные предохранители расположены в панели ног пассажира.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Ампер | Название | Описание |
|---|---|---|---|
| 1 | 20A | CIG & RADIO | Прикуриватель, цифровой дисплей часов, система кондиционирования воздуха, радио, кассетный магнитофон, электрические наружные зеркала заднего вида, система блокировки переключения автоматической трансмиссии, система защиты от кражи, подушки SRS. |
| 2 | 15A | TAIL | Задние фонари, габаритные огни, фонари освещения номерного знака, подсветка приборной панели, система дневных ходовых огней. |
| 3 | 10A | IGN | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, индикатор разряда аккумулятора, подушки SRS. |
| 4 | 10A | ECU-B | Система дневных ходовых огней, система круиз-контроля. |
| 5 | 7.5A | DEF-I/UP | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива. |
| 6 | 15A | STOP | Стоп-сигналы, верхний стоп-сигнал, система круиз-контроля, система блокировки переключения автоматической трансмиссии, антиблокировочная тормозная система. |
| 7 | 7.5A | TURN | Поворотники. |
| 8 | 15A | ECU-IG | Система запуска, антиблокировочная тормозная система, система блокировки переключения автоматической трансмиссии. |
| 9 | 10A | GAUGE | Приборы и индикаторы, индикаторы напоминания о обслуживании (за исключением индикаторов разряда аккумулятора и открытой двери), стоп-сигналы заднего хода, система кондиционирования воздуха, система дневных ходовых огней, электронно управляемая автоматическая трансмиссия. |
| 10 | 20A | WIP | Стеклоочистители и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла. |
| 11 | 15A | A/C | Система кондиционирования воздуха. |
| 27 | 7.5A | OBD | Бортовую диагностическую систему. |
| 29 | 30A | POWER | Электростеклоподъемники, система электрозамков дверей, электрический люк. |
| 30 | 30A | DEF | Электроподогрев заднего стекла. |
| 31 | 40A | HEATER | Система кондиционирования воздуха. |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Ампер | Название | Описание |
|---|---|---|---|
| 12 | 20A | DOME | Внутренний свет, свет багажника, свет багажного отделения, часы, индикатор открытой двери, радио, кассетный магнитофон, антиблокировочная тормозная система, система защиты от кражи, электрический люк. |
| 13 | 20A | HAZ-HORN | Аварийная сигнализация, звуковой сигнал. |
| 14 | 7.5A | FAN-I/UP | США: многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива. |
| 15 | 7.5A | SPARE | Запасной предохранитель. |
| 16 | 15A | SPARE | Запасной предохранитель. |
| 17 | 20A | SPARE | Запасной предохранитель. |
| 18 | 15A | HEAD (RH) | США: правый блок-фара. |
| 18 | 7.5A | DRL | Канада: система дневных ходовых огней. |
| 19 | 15A | HEAD (LH) | США: левый блок-фара. |
| 20 | 7.5A | ALT-S | Система зарядки. |
| 23 | 10A | HEAD (LH-UPR) | Канада: левый блок-фара (ближний свет). |
| 24 | 10A | HEAD (LH-LWR) | Канада: левый блок-фара (дальний свет). |
| 25 | 10A | HEAD (RH-UPR) | Канада: правый блок-фара (ближний свет). |
| 26 | 10A | HEAD (RH-LWR) | Канада: правый блок-фара (дальний свет). |
| 28 | 15A | EFI, F-HTR / EFI | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, электронно управляемая автоматическая трансмиссия. |
| 32 | 30A | AM2 | Система запуска и предохранитель «IGN». |
| 33 | 30A | FAN | Электровентилятор охлаждения и предохранитель «FAN-I/UP». |
| 34 | 30A | CDS | Электровентилятор охлаждения. |
| 35 | 40A | AM1 | Предохранители «CIG & RADIO», «GAUGE», «TURN», «ECU-IG», «WIP», «DEF» и «OBD». |
| 36 | 100A | ALT | Задние фонари, предохранители «DEF», «STOP», «ECU-B» и «AM1». |
| 37 | 50A | ABS | Канада: антиблокировочная тормозная система. |
