Среднеразмерный внедорожник Toyota FJ Cruiser производился с 2006 по 2017 год. В этой статье вы найдете схемы блоков предохранителей Toyota FJ Cruiser 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Toyota FJ Cruiser 2006-2017
Расположение блока предохранителей

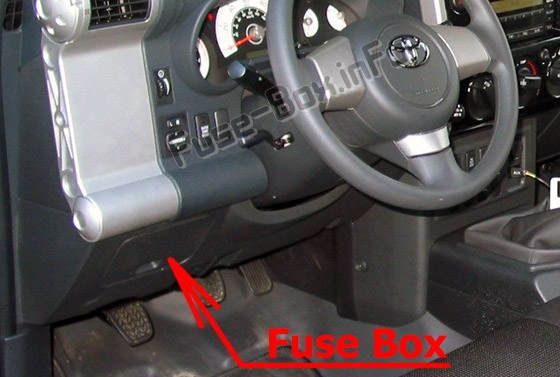

Блок предохранителей расположен на левой стороне панели приборов, за крышкой слева от руля.
Схема блока предохранителей
Driver Side J/B
Body ECU
Назначение предохранителей в салоне
| № | А | Название | Защищаемые цепи |
|---|---|---|---|
| 28 | 10 | IGN | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, антиблокировочная тормозная система, система стабилизации автомобиля, система управления тягой, активная система управления тягой, система «AUTO LSD», система подушек безопасности SRS, система классификации пассажиров на переднем сиденье |
| 29 | 7.5 | GAUGE | Приборы и датчики |
| 30 | 30 | FR WIP-WSH | Стеклоочистители и омыватель лобового стекла |
| 31 | 20 | 4WD/DIFF | Система полного привода, система блокировки заднего дифференциала |
| 32 | 15 | PWR OUTLET | Розетка питания |
| 33 | 15 | RR WSH | Стеклоочиститель и омыватель заднего стекла, мультиплексная система связи |
| 34 | 10 | ECU-IG | Антиблокировочная тормозная система, система стабилизации автомобиля, система управления тягой, активная система управления тягой, система «AUTO LSD», многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, система круиз-контроля, система блокировки задней двери, система блокировки селектора передач, мультиплексная система связи |
| 35 | 15 | IG1 | Указатели поворота, система кондиционирования воздуха, зарядная система, выключатель отмены пуска с сцеплением, антиблокировочная тормозная система, система управления тягой, активная система управления тягой, система стабилизации автомобиля, система «AUTO LSD», стоп-сигналы задним ходом, интеллектуальный парктроник, система блокировки заднего дифференциала, розетка питания, дополнительный прибор, приборы и датчики |
| 36 | 7.5 | STA | Система запуска, выключатель отмены пуска с сцеплением, розетка питания |
| 37 | 10 | TAIL | Задние фонари, фонари номерного знака, габаритные огни, управление подсветкой панели приборов, подсветка |
| 38 | 7.5 | ACC | Система блокировки селектора передач, внешние боковые зеркала, аудиосистема, розетка питания, часы, дополнительный прибор, мультиплексная система связи |
| 44 | 30 | POWER | Электростеклоподъемники |
| Реле | |||
| R21 | Реле клаксона | ||
| R22 | Реле задних фонарей | ||
| R23 | Реле питания | ||
| R24 | Реле гнезда DC |
Расположение блока предохранителей
Блоки предохранителей расположены в моторном отсеке (слева).
Блок предохранителей №1
Назначение предохранителей в блоке предохранителей моторного отсека №1
| № | А | Название | Защищаемые цепи |
|---|---|---|---|
| 1 | 10 | SPARE | Запасной предохранитель |
| 2 | 15 | SPARE | Запасной предохранитель |
| 3 | 15 | TOWING TAIL | Фонари прицепа |
| 4 | 15 | OFFROAD | Вспомогательная лампа для бездорожья |
| 5 | 10 | STOP | Стоп-сигналы, высоко расположенный стоп-сигнал, антиблокировочная тормозная система, система управления тягой, активная система управления тягой, система стабилизации автомобиля, система «AUTO LSD», многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, система блокировки селектора передач |
| 6 | 15 | AUX LP | Маршрутная лампа |
| 7 | 7.5 | OBD | Бортовую диагностическая система |
| 8 | 10 | HEAD (LO RH) | Правая фара (ближний свет) (автомобили с дневными ходовыми огнями), правая фара (автомобили без дневных ходовых огней) |
| 9 | 10 | HEAD (LO LH) | Левая фара (ближний свет) (автомобили с дневными ходовыми огнями), левая фара (автомобили без дневных ходовых огней) |
| 10 | 10 | HEAD (HI RH) | Правая фара (дальний свет) |
| 11 | 10 | HEAD (HI LH) | Левая фара (дальний свет) |
| 12 | 10 | EFI NO.2 | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 13 | 7.5 | DRL | Система дневных ходовых огней |
| 14 | 30 | DEFOG | Задний стеклоочиститель |
| 15 | 7.5 | DEFOG NO.2 | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 16 | 10 | DOME | Внутренний свет, свет багажного отделения, часы, дополнительный прибор, приборы и датчики |
| 17 | 20 | RADIO NO.1 | Аудиосистема |
| 18 | 10 | ECU-B | Система кондиционирования воздуха, мультиплексная система связи, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье |
| 19 | 7.5 | ALT-S | Зарядная система |
| 20 | 10 | HORN | Клааксон |
| 21 | 15 | A/F HEATER | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 22 | 15 | TRN-HAZ | Указатели поворота, аварийная сигнализация |
| 23 | 10 | ETCS | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, электронная система управления дросселем |
| 24 | 20 | EFI | Предохранитель «EFI NO. 2», многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 25 | 20 | DR/LCK | Система центрального замка, мультиплексная система связи |
| 26 | 15 | TOWING | Преобразователь для буксировки |
| 27 | 20 | RADIO NO.2 | Аудиосистема |
| 39 | 50 | AM1 | Предохранители «ACC», «ECU-IG», «IG1», «PR WSH», «FR WIP-WSH», «4WD/DIFF» и «STA» |
| 40 | 50 | J/B | «TAIL», «PWR OUTLET», «POWER» |
| 41 | 40 | ABS MTR | Антиблокировочная тормозная система, система стабилизации автомобиля, система управления тягой, активная система управления тягой, система «AUTO LSD» |
| 42 | 30 | AM2 | Предохранители «IGN» и «GAUGE», многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, система запуска |
| 43 | 30 | ABS SOL | Антиблокировочная тормозная система, система стабилизации автомобиля, система управления тягой, активная система управления тягой, система «AUTO LSD» |
| 46 | 120 | ALT 120 | Предохранители «AM1», «AC 115V», «DEFOG», «DEFOG NO.2», «STOP», «OBD», «J/B», «TOWING TAIL», «AUX LP» и «OFFROAD LP» |
| 47 | 60 | HEATER | Система кондиционирования воздуха |
| Реле | |||
| 1 | Реле запуска | ||
| 2 | Реле MG CLT | ||
| 3 | Реле AUX LP | ||
| 4 | Реле обогревателя | ||
| 5 | Реле TOWING TAIL | ||
| 6 | Реле нагревателя A/F | ||
| 7 | Реле EFI | ||
| 8 | Реле купе | ||
| 9 | RADIO NO.1 | ||
| 10 | HEAD (LO LH) | ||
| 11 | HEAD (HI LH) | ||
| 12 | Реле управления стоп-сигналами | ||
| 13 | Реле фар | ||
| 14 | Реле лампы OFFROAD LP | ||
| 15 | Реле DEFOG | ||
| 16 | Реле топливного насоса | ||
| 17 |
Блок предохранителей №2
| № | А | Название | Защищаемые цепи |
|---|---|---|---|
| 45 | 80 | AC 115V | Розетка питания |
| Реле | |||
| 18 | Реле AC115V |
Блок предохранителей №3
| № | Реле |
|---|---|
| 19 | Реле DRL |
| 20 | Реле DIM |
