В этой статье мы рассмотрим гибридный Toyota Highlander первого поколения (XU20), выпускавшийся в 2006–2007 годах. Здесь вы найдете схемы блоков предохранителей для Toyota Highlander HV 2006 и 2007 годов, узнаете о расположении блоков предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Toyota Highlander Hybrid 2006-2007

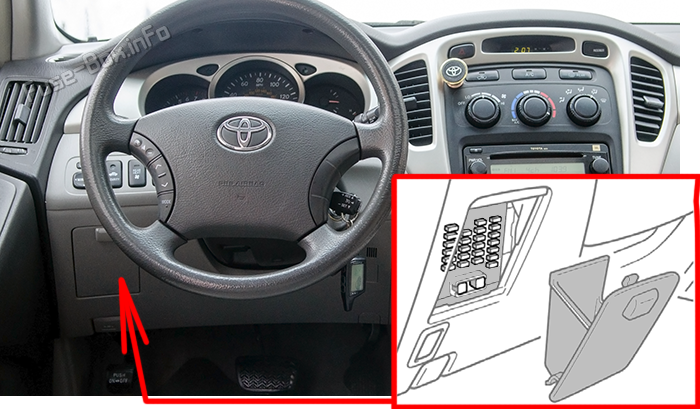

Расположение блока предохранителей
Снимите крышку для доступа.
Схема блока предохранителей
Назначение предохранителей в блоке приборной панели
| № | Название | А | Описание |
|---|---|---|---|
| 34 | IGN | 10A | Приборы и датчики, система подушек безопасности SRS, гибридная система, электронная система управления тормозами, система иммобилайзера двигателя |
| 35 | RAD №2 | 7.5A | Аудиосистема, система развлечений на задних сиденьях, навигационная система, система кондиционирования воздуха, мультиплексная система связи |
| 36 | CIG | 15A | Прикуриватель |
| 37 | P RR DOOR | 20A | Электростеклоподъемники |
| 38 | PWR OUTLET1 | 15A | Розетки питания (12 В постоянного тока) |
| 39 | FR FOG | 20A | Передние противотуманные фары |
| 40 | ECU-IG | 10A | Электронная система управления тормозами, система управления трансмиссией, электроусилитель руля, система охранной сигнализации |
| 41 | WIPER | 25A | Стеклоочистители лобового стекла |
| 42 | D RR DOOR | 20A | Электростеклоподъемники |
| 43 | D FR DOOR | 25A | Электростеклоподъемники, система центрального замка дверей, подсветка дверей |
| 44 | S/ROOF | 20A | Электропривод люка |
| 45 | HEATER | 10A | Система кондиционирования воздуха, система заднего обогрева, задний дефростер, гибридная система |
| 46 | IG1 | 7.5A | Гибридная система, система центрального замка дверей, мультиплексная система связи, индикаторы подушек безопасности, указатели поворота, задние габаритные огни, подогрев боковых зеркал, автоматическое затемнение внутреннего зеркала, розетка (115 В переменного тока), подогрев сидений, навигационная система |
| 47 | RR WIP | 15A | Стеклоочиститель заднего стекла |
| 48 | STOP | 20A | Стоп-сигналы, верхний стоп-сигнал, электронная система управления тормозами, система управления трансмиссией, гибридная система |
| 49 | OBD | 7.5A | Система бортовой диагностики |
| 50 | SEAT HTR | 15A | Подогрев сидений |
| 51 | IG2 | 15A | Система многоточечного впрыска топлива/последовательного впрыска топлива, система зажигания двигателя |
| 52 | WASHER | 20A | Омыватель лобового стекла, омыватель заднего стекла |
| 53 | FUEL OPN | 7.5A | Система открытия лючка топливного бака |
| 54 | FR DEF | 20A | Подогрев стеклоочистителя лобового стекла, подогрев боковых зеркал |
| 55 | P FR DOOR | 20A | Электростеклоподъемники, подсветка дверей |
| 56 | TAIL | 10A | Противотуманные огни, задние габаритные огни, боковые маркерные огни, подсветка номерного знака, передние противотуманные фары |
| 57 | PANEL | 7.5A | Подсветка приборной панели |
| 67 | AM1 | 40A | Предохранители: «ECU-IG», «WASHER», «IG1», «WIPER», «RR WIP», «HEATER (10 A)», «RAD №2» и «CIG» |
| 68 | POWER | 30A | Электропривод сидений |
Расположение блока предохранителей
Схема блока предохранителей №1
Назначение предохранителей в блоке №1
| № | Название | А | Описание |
|---|---|---|---|
| 1 | ETCS | 10A | Гибридная система |
| 2 | DC/DC-S | 10A | Гибридная система |
| 3 | ABS №2 | 10A | Электронная система управления тормозами |
| 4 | ABS №1 | 10A | Электронная система управления тормозами |
| 5 | BATT FAN | 15A | Гибридная система |
| 6 | ABS №3 | 15A | Электронная система управления тормозами |
| 7 | OIL PUMP | 10A | Система охлаждения трансмиссионной жидкости |
| 8 | ST | 7.5A | Гибридная система |
| 9 | RR HTR | 15A | Система заднего обогрева |
| 58 | ABS MTR2 | 30A | Электронная система управления тормозами |
| 59 | ABS MTR1 | 30A | Электронная система управления тормозами |
Схема блока предохранителей №2
Назначение предохранителей в блоке №2
| № | Название | А | Описание |
|---|---|---|---|
| 10 | DRL | 7.5A | Система дневных ходовых огней |
| 11 | H-LP L LWR | 15A | Левый блок-фара (ближний свет) |
| 12 | H-LP L UPR | 15A | Левый блок-фара (дальний свет) |
| 13 | H-LP R UPR | 15A | Правый блок-фара (дальний свет) |
| 14 | PWR OUTLET №2 | 20A | Розетка питания (115 В переменного тока) |
| 15 | TOWING | 20A | Световые приборы прицепа |
| 16 | HAZ | 15A | Указатели поворота, аварийная сигнализация |
| 17 | SECURITY | 15A | Система охранной сигнализации |
| 18 | AM2 №1 | 30A | Предохранители: «IGN», «IG2» и «ST» |
| 19 | MPX-B1 | 7.5A | Электроусилитель руля |
| 20 | HORN | 10A | Сигналы |
| 21 | RADIO №1 | 25A | Аудиосистема |
| 22 | ECU-B №1 | 7.5A | Система охранной сигнализации, система кондиционирования воздуха, приборы и датчики, электропривод люка, система иммобилайзера двигателя, мультиплексная система связи |
| 23 | DOME | 10A | Личные лампы, внутреннее освещение, лампы освещения зеркал, подсветка замка зажигания, система беспроводного дистанционного управления, приборы и датчики, навигационная система |
| 24 | DOOR №1 | 25A | Система центрального замка дверей |
| 25 | A/F | 25A | Система управления воздухом/топливом |
| 26 | CRT | 7.5A | Система развлечений на задних сиденьях, экран навигационной системы |
| 27 | H-LP R LWR | 15A | Правый блок-фара (ближний свет) |
| 28 | INV W/P | 15A | Гибридная система |
| 29 | IGCT №5 | 10A | Гибридная система |
| 60 | HEATER | 50A | Система кондиционирования воздуха, предохранитель «WATER PUMP» |
| 61 | RR HTR | 30A | Система заднего обогрева |
| 62 | RR DEF | 30A | Задний дефростер |
| 63 | RDI FAN №1 | 40A | Электрический вентилятор охлаждения |
| 64 | RDI FAN №2 | 40A | Электрический вентилятор охлаждения |
| 65 | MAIN | 40A | Предохранители: «H-LP L LWR», «H-LP L UPR», «H-LP R LWR», «H-LP R UPR» и «DRL» |
| 66 | IGCT №1 | 50A | Предохранители: «INV W/P», «IGCT №2», «IGCT №3», «IGCT №4» и «IGCT №5» |
| 69 | DC/DC | 120A | Гибридная система |
Схема блока предохранителей №3
Назначение предохранителей в блоке №3
| № | Название | А | Описание |
|---|---|---|---|
| 30 | WATER PUMP | 10A | Система кондиционирования воздуха |
| 31 | IGCT №4 | 10A | Система контроля выбросов, система управления трансмиссией, система управления воздухом/топливом |
| 32 | IGCT №3 | 10A | Гибридная система, топливный насос |
| 33 | IGCT №2 | 10A | Гибридная система |
