В этой статье мы рассмотрим Toyota Hilux восьмого поколения (AN120/AN130), выпускавшийся с 2015 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Toyota Hilux 2015, 2016, 2017, 2018 и 2019, узнаете о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Toyota Hilux 2015-2019…

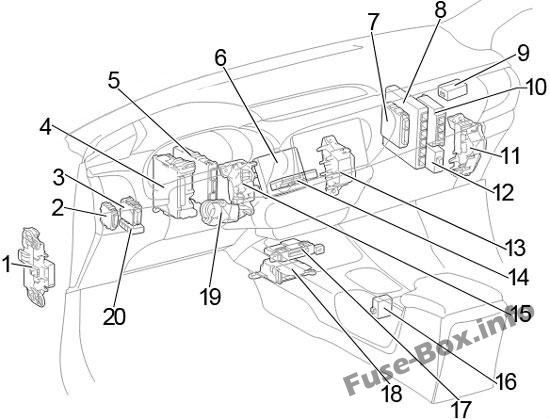

Расположение блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем
- Блок реле №1
- ECU регулировки уровня фар
- Сетевой шлюз ECU
- Блок предохранителей / ECU кузова
- ECU Stop and Start
- Левый руль: Телефонный трансивер
- ECU управления 4WD
- ECM
- Приемник системы Smart Door (с системой Entry & Start)
Приемник управления дверями (без системы Entry & Start) - ECU управления трансмиссией
- Блок реле №2
- Драйвер турбомотора
- Блок реле №3
- Левый руль: Навигационный ECU
- Блок реле №4
- ECU блокировки селектора (рычаг трансмиссии на полу)
- Усилитель A/C
- Датчик подушки безопасности
- Актуатор блокировки руля или верхняя скоба
- Соединительная колодка
- Правый руль: Реле двойной блокировки дверей
Блок предохранителей расположен под приборной панелью (с левой стороны), под крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | DOOR NO.2 | 25 | Электростеклоподъемники |
| 2 | DOOR R/L | 25 | Электростеклоподъемники |
| 3 | DOOR R/R | 25 | Электростеклоподъемники |
| 4 | DOOR NO.1 | 30 | Электростеклоподъемники |
| 5 | ETCS | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 5 | EFI-MAIN NO.1 | 25 | 1GD-FTV, 2GD-FTV: ABS, Кондиционер, Контроль спуска с холма, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Помощь при трогании с места на подъеме, TRC, VSC |
| 6 | EFI-MAIN NO.1 | 25 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, Кондиционер, Контроль спуска с холма, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Помощь при трогании с места на подъеме, TRC, VSC |
| 6 | EFI-MAIN NO.2 | 25 | 1GD-FTV, 2GD-FTV: Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 7 | TURN&HAZ | 10 | Поворотные сигналы и аварийная сигнализация, Комбинационный прибор, Управление блокировкой дверей, Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Система защиты от угона, Беспроводное управление блокировкой дверей |
| 8 | AM2 NO.2 | 30 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 9 | HTR | 40 | Кондиционер, Зарядка |
| 10 | AM1 | 40 | Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 11 | TAIL | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Габаритные огни, Освещение, Автоматическое управление фарами, Зарядка, Система Entry & Start, Передний противотуманный фонарь, Система иммобилайзера, Напоминание о ключе, Напоминание о свете фар, Задний противотуманный фонарь, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 11 | ECU-ALT NO.2 | 10 | 1GD-FTV, 2GD-FTV: Управление блокировкой дверей, Электростеклоподъемники, Система защиты от угона |
| 12 | FOG FR/DRL | 10 | Передний противотуманный фонарь, Фары, Освещение, Габаритные огни |
| 13 | ECU-ALT NO.2 | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Управление блокировкой дверей, Электростеклоподъемники, Система защиты от угона |
| 13 | TAIL | 10 | 1GD-FTV, 2GD-FTV: Габаритные огни, Освещение, Автоматическое управление фарами, Зарядка, Система Entry & Start, Передний противотуманный фонарь, Система иммобилайзера, Напоминание о ключе, Напоминание о свете фар, Задний противотуманный фонарь, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 14 | OBD | 10 | Бортовую диагностическая система |
| 15 | EFI NO.1 | 10 | ABS, Кондиционер, Контроль спуска с холма, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Помощь при трогании с места на подъеме, Система Stop & Start, TRC, VSC |
| 16 | IG2 NO.1 | 5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 17 | METER | 5 | Комбинационный прибор, 4WD, ABS, Кондиционер (автоматический), Аудиосистема, Зарядка, Управление блокировкой дверей, Контроль спуска с холма, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система Entry & Start, Фары, Автоматическая регулировка уровня фар, Омыватель фар, Помощь при трогании с места на подъеме, Освещение, Система иммобилайзера, Внутреннее освещение, Напоминание о ключе, Предупреждение о непристегнутом ремне, SRS, Запуск, Блокировка руля, Система Stop & Start, Габаритные огни, Система телематики, Система защиты от угона, Система предупреждения о давлении в шинах, TRC, Поворотные сигналы и аварийная сигнализация, VSC, Беспроводное управление блокировкой дверей |
| 18 | A/BAG | 5 | Система SRS подушек безопасности |
| 19 | IG2 NO.3 | 5 | Зарядка, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система иммобилайзера, Мультиплексная система связи, Система телематики |
| 20 | SFT LOCK-ACC | 10 | Блокировка селектора |
| 21 | P/OUTLET NO.1 | 15 | Прикуриватель |
| 22 | IG2 NO.2 | 5 | Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 23 | WIPER | 25 | Стеклоочиститель и омыватель лобового стекла |
| 24 | IG1 NO.1 | 10 | Аудиосистема, Резервный свет, Зарядка, Комбинационный прибор, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Предупреждение о выходе из полосы, Навигационная система, Система камеры заднего вида |
| 25 | — | — | — |
| 26 | IG1 NO.3 | 10 | ABS, Контроль спуска с холма, Помощь при трогании с места на подъеме, Система Stop & Start, TRC, VSC |
| 27 | IG1 NO.4 | 10 | Кондиционер, Аудиосистема, Автоматическое управление фарами, Зарядка, Комбинационный прибор, Управление блокировкой дверей, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система Entry & Start, Передний противотуманный фонарь, Фары, Автоматическая регулировка уровня фар, Омыватель фар, Освещение, Система иммобилайзера, Внутреннее освещение, Подогрев зеркал, Мультиплексная система связи, Навигационная система, Прикуриватель, Электростеклоподъемники, Задний противотуманный фонарь, Система камеры заднего вида, Задний стеклоочиститель, Предупреждение о непристегнутом ремне, SRS, Запуск, Блокировка руля, Система Stop & Start, Габаритные огни, Система защиты от угона, Система предупреждения о давлении в шинах, Беспроводное управление блокировкой дверей |
| 28 | WASHER | 15 | Стеклоочиститель и омыватель лобового стекла |
| 29 | IG1 NO.2 | 10 | Зарядка, Блокировка селектора |
Блок реле №1
Снимите накладку порога водительской двери (автомобили с левым рулем) или накладку порога передней пассажирской двери (автомобили с правым рулем), снимите гайку и боковую панель кузова у лобового стекла.
Блок реле №1 в салоне автомобиля
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | DCU NO.1 | 25 | ECU управления насосом мочевины |
| 2 | DCU NO.2 | 20 | ECU управления насосом мочевины |
| 3 | NOX PM | 20 | Датчик оксидов азота |
| 4 | DCU-B | 7.5 | ECU управления насосом мочевины |
| 5 | DEF-S | 10 | Подогрев зеркал, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 6 | FOG RR | 10 | Задний противотуманный фонарь |
| 7 | DEICER | 15 | Подогрев щетки стеклоочистителя |
| 8 | DEF | 25 | Задний стеклоочиститель, Подогрев зеркал, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| Реле | |||
| R1 | Насос мочевины (DCU-MAIN) | ||
| R2 | Датчик оксидов азота (NOX PM) | ||
| R3 | Подогрев щетки стеклоочистителя (DEICER) | ||
| R4 | Задний противотуманный фонарь (FOG RR) | ||
| R5 | — | ||
| R6 | Инвертор (INV) | ||
| R7 | Задний стеклоочиститель, Подогрев зеркал (DEF) |
Блок реле №2
Автомобили с левым рулем
Автомобили с правым рулем
Блок реле №2 в салоне автомобиля
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | ACC | 5 | 4WD, ABS, Кондиционер, Аудиосистема, Зарядка, Часы, Комбинационный прибор, Управление блокировкой дверей, Контроль спуска с холма, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система Entry & Start, Фары, Автоматическая регулировка уровня фар, Омыватель фар, Помощь при трогании с места на подъеме, Освещение, Система иммобилайзера, Внутреннее освещение, Напоминание о ключе, Предупреждение о выходе из полосы, Напоминание о свете фар, Мультиплексная система связи, Навигационная система, Система предотвращения столкновения, Система камеры заднего вида, Электрорегулировка зеркал, Предупреждение о непристегнутом ремне, SRS, Запуск, Блокировка руля, Система Stop & Start, Габаритные огни, Система телематики, Система защиты от угона, Система предупреждения о давлении в шинах, TRC, Поворотные сигналы и аварийная сигнализация, VSC, Беспроводное управление блокировкой дверей |
| 2 | A/C | 10 | Кондиционер (ручной) |
| 3 | ECU-IG2 / C/OPN NO.2 |
10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 4 | STA/WIPER-S | 7.5 | Запуск, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 5 | — | — | — |
| 6 | 4WD-IG | 20 | 4WD |
| 7 | S/HTR | 15 | До авг. 2017: Подогрев сидений |
| 7 | S/HTR / S/VENT |
15 | С авг. 2017: Подогрев сидений |
| 8 | IG1 NO.5 | 10 | Кондиционер, Предупреждение о выходе из полосы, Система предотвращения столкновения |
| Реле | |||
| R1 | Обогреватель (HTR) | ||
| R2 | Зажигание (IG1 NO.2) | ||
| R3 | Зажигание (IG2) | ||
| R4 | Левый руль: Подогрев рулевого колеса (STRG HTR) | ||
| R5 | Кондиционер (A/C COMP) |
Блок реле №3
Автомобили с левым рулем
Автомобили с правым рулем
Блок реле №3 в салоне автомобиля
| № | Реле |
|---|---|
| R1 | PTC-обогреватель (PTC HTR NO.1) |
| R2 | PTC-обогреватель (PTC HTR NO.3) |
| R3 | PTC-обогреватель (PTC HTR NO.2) |
| R4 | Вязкостный обогреватель (VISCOUS) |
| R5 | — |
| R6 | Блокировка дверей (D/L NO.1) |
| R7 | Блокировка дверей (D/L NO.2) |
| R8 | Правый руль: Блокировка дверей (D/L NO.2) |
| R9 | Правый руль: — |
Блок реле №4
Автомобили с левым рулем
Автомобили с правым рулем
Блок реле №4 в салоне автомобиля
| № | Реле |
|---|---|
| R1 | Дневные ходовые огни (DRL) |
| R2 | Система защиты от угона (S-HORN) |
| R3 | Передние противотуманные фары (FOG FR) |
| R4 | Габаритные огни (TAIL) |
| R5 | Внутреннее освещение (DOME CUT) |
| R6 | Зажигание (IG1 NO.1) |
Расположение блока предохранителей
Расположен в моторном отсеке (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | INV | 20 | Прикуриватель (инвертор напряжения) |
| 5 | ECU-ALT NO.1 | 10 | Двойная блокировка |
| 6 | — | — | — |
| 7 | STOP | 10 | С авг. 2017: Стоп-сигналы, ABS, TRC, VSC, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Зарядка, Контроль спуска с холма, Система Entry & Start, Помощь при трогании с места на подъеме, Система иммобилайзера, Блокировка селектора, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 8 | STOP | 10 | До авг. 2017: Стоп-сигналы, ABS, TRC, VSC, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Зарядка, Контроль спуска с холма, Система Entry & Start, Помощь при трогании с места на подъеме, Система иммобилайзера, Блокировка селектора, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 8 | STRG HTR | 10 | С авг. 2017: Подогрев рулевого колеса |
| 9 | 4WD-ALT | 10 | 4WD |
| 10 | ECU-B NO.1 | 10 | 4WD, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, ABS, Кондиционер (автоматический), Аудиосистема, Зарядка, Часы, Комбинационный прибор, Управление блокировкой дверей, Двойная блокировка, Контроль спуска с холма, Система Entry & Start, Фары, Автоматическая регулировка уровня фар, Омыватель фар, Помощь при трогании с места на подъеме, Освещение, Система иммобилайзера, Внутреннее освещение, Напоминание о ключе, Предупреждение о выходе из полосы, Напоминание о свете фар, Навигационная система, Система предотвращения столкновения, Система камеры заднего вида, Предупреждение о непристегнутом ремне, SRS, Запуск, Блокировка руля, Система Stop & Start, Габаритные огни, Система телематики, Система защиты от угона, Система предупреждения о давлении в шинах, TRC, Поворотные сигналы и аварийная сигнализация, VSC, Беспроводное управление блокировкой дверей |
| 11 | RADIO | 20 | Аудиосистема, Навигационная система, Система камеры заднего вида |
| 12 | DOME | 10 | Система иммобилайзера, Система Entry & Start, Внутреннее освещение, Запуск, Блокировка руля, Система защиты от угона, Беспроводное управление блокировкой дверей |
| 13 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 14 | H-LP LH-LO | 10 | Левая фара (ближний свет), Регулировка уровня фар, Омыватель фар |
| 15 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 16 | H-LP LH-HI | 10 | Левая фара (дальний свет) |
| 17 | S-HORN | 7.5 | Система защиты от угона |
| 18 | MAYDAY | 7.5 | Система телематики |
| 19 | HORN | 10 | Гудок, Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Система защиты от угона, Беспроводное управление блокировкой дверей |
| 20 | EFI-B | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 21 | ALT-S/ICS | 7.5 | Зарядка |
| 22 | SMART | 7.5 | Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 23 | ECU-B NO.3 | 10 | Кондиционер (автоматический), Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система Entry & Start, Система иммобилайзера, Подогрев зеркал, Мультиплексная система связи, Запуск, Блокировка руля, Система защиты от угона, Беспроводное управление блокировкой дверей |
| 24 | A/F HTR | 20 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик соотношения воздух-топливо |
| 24 | EDU | 25 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 25 | STRG LOCK/ AM2 NO.1 | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 26 | INJ | 15 | 1GR-FE, 1TR-FE, 2TR-FE: Комбинационный прибор, Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, Зажигание |
| 26 | ST NO.2 | 30 | 2GD-FTV с системой Stop & Start: Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 27 | ECU-B NO.2 | 10 | Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 28 | ECU-B NO.4 | 25 | Автоматическое управление фарами, Управление блокировкой дверей, Система Entry & Start, Передний противотуманный фонарь, Фары, Освещение, Система иммобилайзера, Внутреннее освещение, Электростеклоподъемники, Задний противотуманный фонарь, Запуск, Блокировка руля, Габаритные огни, Система защиты от угона, Беспроводное управление блокировкой дверей |
| 29 | — | — | — |
| 30 | D/C CUT | 30 | Предохранители «ECU-B NO.1», «RADIO», «DOME» |
| 31 | ODS | 7.5 | ECU обнаружения пассажиров |
| 32 | P/SEAT | 30 | До авг. 2017: Электропривод сидений |
| 32 | P/SEAT(D) | 30 | С авг. 2017: Электропривод сидений |
| 33 | PTC HTR NO.2 | 30 | PTC-обогреватель |
| 34 | — | — | |
| 35 | ABS NO.1 | 50 | ABS, TRC, VSC, Контроль спуска с холма, Помощь при трогании с места на подъеме |
| 36 | ABS NO.2 | 30 | ABS, TRC, VSC, Контроль спуска с холма, Помощь при трогании с места на подъеме |
| 37 | R/B I/P-ALT | 30 | Реле «IG1 NO.2»: Предохранители «4WD-IG», «S/HTR», «S/HTR/S/VENT», «IG1 NO.5» |
| 38 | — | — | — |
| 39 | — | — | — |
| 40 | PTC HTR NO.1 | 50 | PTC-обогреватель |
| 41 | GLOW | 80 | Система свечей накаливания |
| 42 | J/B-B | 60 | Реле «EFI-MAIN NO.1», реле «EFI-MAIN NO.2», предохранители «EFI-MAIN NO.1», «EFI-MAIN NO.2», «TURN&HAZ», «ETCS», «EFI NO.1», «AM2 NO.2» |
| 43 | H-LP CLN | 30 | Омыватель фар |
| 45 | R/B FLOOR-ALT | 50 | Реле «DEF», предохранители «DEF», «FOG RR», «DEICER», «DEF-S» |
| 46 | ALT | 140 | Реле «P/W», реле «ACC», «R/B FLOOR-ALT», «R/B I/P-ALT», «4WD-ALT», «INV», «ABS NO.1», «ABS NO.2», «STOP», «P/SEAT», «P/SEAT (D)», «H-LP CLN», «STRG HTR», «ECU-ALT NO.1», «PTC HTR NO.1», «PTC HTR NO.2», «CDS FAN/PTC HTR NO.3», «HTR», «DOOR R/L», «DOOR NO.1», «DOOR R/R», «DOOR NO.2», «FOG FR/DRL», «TAIL», «OBD», «ECU-ALT NO.2», «AM1», «P/OUTLET NO.1», «SFT LOCK-ACC» предохранители |
| 47 | BBC NO.3 | 40 | Система Stop & Start |
| 48 | — | — | |
| 49 | BBC NO.1 | 40 | Система Stop & Start |
| 50 | ST NO.1 | 30 | 1GR-FE, 1TR-FE, 2TR-FE: Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 50 | ST NO.1 | 50 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Система Entry & Start, Система иммобилайзера, Запуск, Блокировка руля, Беспроводное управление блокировкой дверей |
| 51 | — | — | — |
| 52 | — | — | — |
| 53 | AIR PMP | 50 | Воздушный насос |
| 53 | DCU-MAIN | 50 | Реле «DCU-MAIN», предохранители «DCU NO.1», «DCU NO.2», «DCU-B», «NOX PM» |
| 54 | H-LP MAIN | 40 | Реле «H-LP», реле «DIMMER», предохранители «H-LP LH-LO», «H-LP RH-LO», «H-LP LH-HI», «H-LP RH-HI» |
| Реле | |||
| R1 | Переключатель света фар | ||
| R2 | Фары (H-LP) | ||
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Стартер (ST NO.1) | ||
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Стартер (ST NO.1) 2GD-FTV с системой Stop & Start: Стартер (ST NO.2) |
||
| R5 | Стоп-сигналы / Электровентилятор охладителя (STOP/CDS FAN) | ||
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: Форсунки топлива (INJ) 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Драйвер форсунок (EDU) |
||
| R7 | Гудок | ||
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Система свечей накаливания (GLOW) 1GR-FE, 1TR-FE, 2TR-FE: Топливный насос / Воздушный насос (FUEL PMP/AIR PMP HTR) |
||
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик соотношения воздух-топливо (A/F HTR) |
