В этой статье мы рассмотрим Toyota ist / Toyota Urban Cruiser / Scion xD второго поколения (XP110), выпускавшийся с 2007 по 2016 год. Здесь вы найдёте схемы блоков предохранителей для Toyota ist (Toyota Urban Cruiser / Scion xD) 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Toyota ist / Urban Cruiser / Scion xD 2008-2016

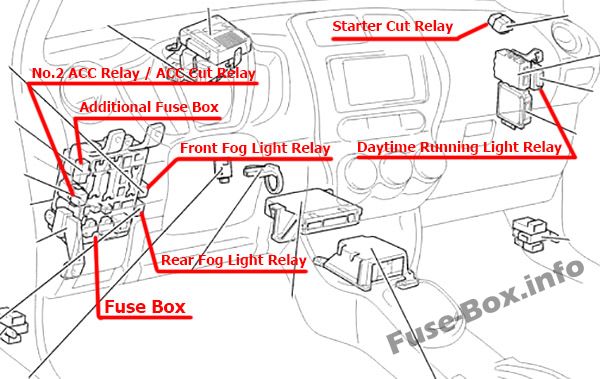

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной приборной панели, под крышкой.
Автомобили с рулём слева
Автомобили с рулём справа
Автомобили с рулём слева
Автомобили с рулём справа
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | TAIL | 10 | с DRL: Передние габаритные огни, задние фонари, огни номерного знака, ручной регулятор уровня фар, система впрыска топлива с распределением/последовательный впрыск топлива, подсветка приборного кластера |
| 1 | PANEL2 | 7.5 | без DRL: Передние габаритные огни, задние фонари, огни номерного знака, ручной регулятор уровня фар, система впрыска топлива с распределением/последовательный впрыск топлива, подсветка приборного кластера |
| 2 | PANEL1 | 7.5 | Подсветка переключателей, подсветка приборного кластера, рулевые переключатели, система Stop & Start, приборы и индикаторы |
| 3 | A/C | 7.5 | Система кондиционирования воздуха, задний стеклоочиститель, электрический нагреватель |
| 4 | D DOOR | 20 | Электростеклоподъёмники |
| 5 | RL DOOR | 20 | Электростеклоподъёмники (задний левый) |
| 6 | RR DOOR | 20 | Электростеклоподъёмники (задний правый) |
| 7 | — | — | — |
| 8 | CIG | 15 | Розетка питания (прикуриватель) |
| 9 | ACC | 7.5 | Система центрального замка, наружные боковые зеркала, аудиосистема, часы |
| 10 | — | — | — |
| 11 | ID/UP / MIR HTR |
10 | Обогрев наружных боковых зеркал |
| 12 | — | — | — |
| 13 | AM1 No2 | 7.5 | — |
| 14 | RR FOG | 7.5 | Задний противотуманный фонарь |
| 15 | IGN | 7.5 | Система впрыска топлива с распределением/последовательный впрыск топлива, система подушек безопасности SRS, система смарт-энтри и старт, система Stop & Start |
| 16 | MET | 7.5 | Приборы и индикаторы |
| 17 | P S-HTR | 15 | Подогрев сиденья |
| 18 | D S-HTR | 15 | Подогрев сиденья |
| 19 | WIP | 20 | Стеклоочистители лобового стекла |
| 20 | RR WIP | 15 | Стеклоочиститель заднего стекла |
| 21 | WSH | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 22 | ECU-IG | 10 | Система дневных ходовых огней, ABS, электроусилитель руля, электростеклоподъёмники, система центрального замка, VSC, система активного управления крутящим моментом 4WD, система смарт-энтри и старт, система Stop & Start, электрический вентилятор охлаждения |
| 23 | GAUGE | 10 | Система зарядки, указатели поворота, аварийная сигнализация, задние габаритные огни, система кондиционирования воздуха, задний стеклоочиститель, приборы и индикаторы |
| 24 | OBD2 | 7.5 | Система бортовой диагностики |
| 25 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, система впрыска топлива с распределением/последовательный впрыск топлива, ABS, VSC, система блокировки селектора |
| 26 | — | — | — |
| 27 | D/L | 25 | Система центрального замка, система двойной блокировки |
| 28 | FR FOG | 15 | Передние противотуманные фары |
| 29 | 4WD | 7.5 | Система активного управления крутящим моментом 4WD |
| 30 | TAIL | 10 | без DRL: Передние габаритные огни, задние фонари, огни номерного знака, ручной регулятор уровня фар, система впрыска топлива с распределением/последовательный впрыск топлива, подсветка приборного кластера |
| 31 | AM1 | 25 | Система впрыска топлива с распределением/последовательный впрыск топлива, предохранители «ACC», «CIG» |
Передняя сторона
Автомобили с рулём слева
Автомобили с рулём справа
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | PWR | 30 | Электростеклоподъёмники |
| 2 | DEF | 30 | Задний стеклоочиститель |
| 3 | — | — | — |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Нагреватель (HTR) | ||
| R3 | LHD: Аварийная сигнализация |
Дополнительный блок предохранителей
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | AM2 NO.2 | 7.5 | Открыватель задней двери, зарядка, управление замками дверей, двойная блокировка, управление двигателем, система иммобилайзера двигателя, система энтри и старт, зажигание, подсветка, внутреннее освещение, напоминание о свете, электростеклоподъёмники, предупреждение о непристёгнутом ремне, запуск, блокировка руля, система стоп и старт, задние фонари, система защиты от угона, беспроводное управление замками дверей |
| 1 | WIP-S | 7.5 | 1ND-TV: Управление питанием |
| 2 | AM2 NO.2 | 7.5 | Открыватель задней двери, зарядка, управление замками дверей, двойная блокировка, управление двигателем, система иммобилайзера двигателя, система энтри и старт, зажигание, подсветка, внутреннее освещение, напоминание о свете, электростеклоподъёмники, предупреждение о непристёгнутом ремне, запуск, блокировка руля, система стоп и старт, задние фонари, система защиты от угона, беспроводное управление замками дверей |
| 2 | WIP-S | 7.5 | 1ND-TV: Управление питанием |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева)
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | AM2 | 15 | Система запуска, система впрыска топлива с распределением/последовательный впрыск топлива, система Stop & Start, система смарт-энтри и старт |
| 3 | HORN | 10 | Гудок |
| 4 | EFI | 20 | 1NR-FE, 2ZR-FE: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 4 | ECD | 30 | 1ND-TV: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 5 | — | 30 | Запасной предохранитель |
| 6 | — | 10 | Запасной предохранитель |
| 7 | — | 15 | Запасной предохранитель |
| 8 | — | — | — |
| 9 | — | — | — |
| 10 | — | — | — |
| 11 | — | — | — |
| 12 | ABS2/VSC2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 13 | H-LP MAIN | 30 | с DRL: Предохранители «H-LP LH/H-LP LO LH», «H-LP LH/H-LP LO LH», «H-LP HI LH», «H-LP HI RH» |
| 14 | ST | 30 | Система запуска |
| 15 | S-LOCK | 20 | Система смарт-энтри и старт |
| 16 | DOME | 15 | Внутреннее освещение, персональные лампы, лампа багажного отделения, система смарт-энтри и старт, беспроводное управление, аудиосистема |
| 17 | ECU-B | 7.5 | Система дневных ходовых огней, электростеклоподъёмники, система центрального замка, система смарт-энтри и старт, приборы и индикаторы, система кондиционирования воздуха, VSC, система активного управления крутящим моментом 4WD, система Stop & Start |
| 18 | ALT-S | 7.5 | 1NR-FE, 2ZR-FE: Система зарядки |
| 18 | F/PMP | 30 | 1ND-TV: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 19 | ETCS | 10 | Система впрыска топлива с распределением/последовательный впрыск топлива |
| 20 | HAZ | 10 | Указатели поворота, аварийная сигнализация |
| 21 | AMT | 50 | без системы Stop & Start: Мультимодальная механическая трансмиссия |
| 21 | BBC | 40 | Система Stop & Start |
| 22 | H-LP RH / H-LP LO RH |
10 | Правая фара |
| 23 | H-LP LH / H-LP LO LH |
10 | Левая фара |
| 24 | EFI2 | 10 | 1NR-FE, 2ZR-FE: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 24 | ECD2 | 10 | 1ND-TV: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 25 | ECD3 | 7.5 | 1ND-TV: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 26 | HTR SUB2 | 40 | Тип 435 Вт: ПТК-нагреватель |
| 26 | HTR SUB1 | 50 | Тип 600 Вт: ПТК-нагреватель |
| 27 | EPS | 50 | Электроусилитель руля |
| 28 | ABS1/VSC1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 29 | HTR | 40 | Система кондиционирования воздуха |
| 30 | RDI | 30 | Электрический вентилятор охлаждения |
| 31 | HTR SUB1 | 30 | Тип 435 Вт: ПТК-нагреватель |
| 31 | HTR SUB2 | 30 | Тип 600 Вт: ПТК-нагреватель |
| 32 | H-LP CLN / PWR HTR |
30 | Электрический нагреватель, очиститель фар |
| 32 | HTR SUB3 | 30 | Тип 600 Вт: ПТК-нагреватель |
| Реле | |||
| R1 | Стартер (ST) | ||
| R2 | Электрический вентилятор охлаждения (FAN No.2) | ||
| R3 | ПТК-нагреватель (HTR SUB1) 1ND-TV + 4WD: (ECD No.2) |
||
| 1NR-FE — Бензин 1.3 л 2ZR-FE — Бензин 1.8 л 1ND-TV — Дизель 1.4 л |
Блок реле №1 (без DRL)
| № | Реле |
|---|---|
| R1 | ПТК-нагреватель (HTR SUB3 / TRK) |
| R2 | ПТК-нагреватель (HTR SUB2) |
| R3 | Фары / Мультимодальная механическая трансмиссия / ПТК-нагреватель (H-LP/AMT/HTR SUB1) |
Блок реле №2 (с DRL)
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | ATF PMP | 10 | — |
| 2 | HTR W/P | 10 | — |
| 3 | H-LP HI RH | 10 | Фара |
| 4 | H-LP HI LH | 10 | Фара |
| Реле | |||
| R1 | Переключатель габаритов (DIM) | ||
| R2 | — | ||
| R3 | — | ||
| R4 | Фары (H-LP) | ||
| R5 | ПТК-нагреватель (HTR SUB3) | ||
| R6 | ПТК-нагреватель (HTR SUB2) | ||
| R7 | ПТК-нагреватель (HTR SUB1) | ||
| R8 | — |
Блок плавких предохранителей
Бензин
Дизель
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | GLOW DC/DC | 80 | 1ND-TV: Система впрыска топлива с распределением/последовательный впрыск топлива |
| 2 | MAIN | 60 | Предохранители «EFI», «HORN», «AM2», «ALT-S», «DOME», «ST», «ECU-B», «ETCS», «HAZ», «H-LP LH/H-LP LO LH» и «H-LP RH/H-LP LO RH» |
| 3 | ALT | 120 | Система зарядки, предохранители «HTR SUB2», «EPS», «ABS1/VSC1», «HTR», «ABS2/VSC2», «HTR SUB1», «RDI», «DEF», «FR FOG», «OBD2», «D/L», «POWER», «RR DOOR», «RL DOOR», «STOP» и «AM1» |
