В этой статье мы рассматриваем Toyota Matrix второго поколения (E140), выпускавшийся с 2009 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Toyota Matrix 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой предохранители (схема предохранителей).
Схема предохранителей Toyota Matrix 2009-2014
Расположение блока предохранителей

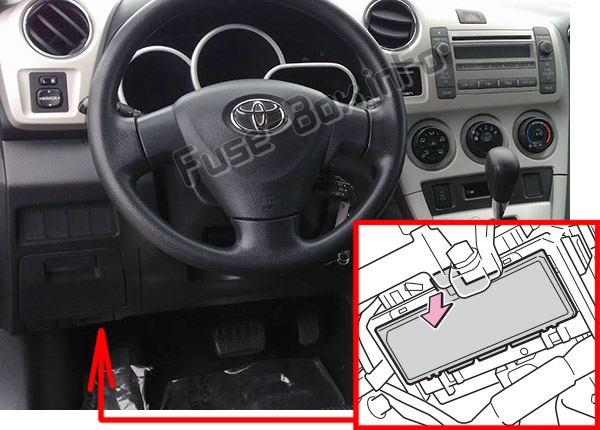

Блок предохранителей расположен под приборной панелью (с левой стороны), под крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, стоп-сигналы, подсветка номерного знака, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива, подсветка приборной панели |
| 2 | PANEL | 7,5 | Подсветка переключателей |
| 3 | FR DOOR | 20 | Электростеклоподъемники |
| 4 | RL DOOR | 20 | Электростеклоподъемники |
| 5 | RR DOOR | 20 | Электростеклоподъемники |
| 6 | SUNROOF | 20 | Солнцезащитный люк |
| 7 | CIG | 15 | Прикуриватель, розетка питания |
| 8 | ACC | 7,5 | Наружные боковые зеркала, аудиосистема, главный блок ECU кузова, часы, система управления блокировкой селектора |
| 9 | I/P | 7,5 | Нет цепи |
| 10 | PWR OUTLET | 15 | Нет цепи |
| 11 | IGN | 7,5 | Система SRS подушек безопасности, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива, система классификации пассажиров |
| 12 | METER | 7,5 | Приборы и датчики |
| 13 | HTR-IG | 10 | Система кондиционирования воздуха, заднее стеклообогреватель |
| 14 | WIPER | 25 | Стеклоочистители лобового стекла |
| 15 | RR WIPER | 15 | Стеклоочиститель заднего стекла |
| 16 | WASHER | 15 | Омыватель лобового стекла |
| 17 | ECU-IG NO. 1 | 10 | Главный блок ECU кузова, электроусилитель руля, электрические вентиляторы охлаждения, система управления блокировкой селектора, антиблокировочная система тормозов, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива, система предупреждения о давлении в шинах, система стабилизации автомобиля |
| 18 | ECU-IG NO. 2 | 10 | Задние фонари заднего хода, система зарядки, заднее стеклообогреватель |
| 19 | OBD | 7,5 | Бортовую диагностическая система |
| 20 | STOP | 10 | Стоп-сигналы, задний стоп-сигнал, антиблокировочная система тормозов, система стабилизации автомобиля, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива, система управления блокировкой селектора |
| 21 | DOOR | 25 | Система центрального замка |
| 22 | ACC-B | 25 | CIG, ACC |
| 24 | 4WD | 7,5 | Система полного привода |
| 25 | AM1 | 7,5 | Система запуска, система управления блокировкой селектора, ACC, CIG |
| 26 | DEF | 30 | Заднее стеклообогреватель, MIR HTR, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива |
| 27 | POWER | 30 | Электростеклоподъемники |
Расположение блока предохранителей
Он расположен в моторном отсеке (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | CDS FAN | 30 | Электрические вентиляторы охлаждения |
| 2 | RDI FAN | 40 | Электрические вентиляторы охлаждения |
| 3 | ABS NO. 3 | 30 | Антиблокировочная система тормозов, система стабилизации автомобиля |
| 4 | ABS NO. 1 | 50 | Антиблокировочная система тормозов, система стабилизации автомобиля |
| 5 | HTR | 50 | Система кондиционирования воздуха |
| 6 | ALT | 120 | Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, INVERTER, HTR, HTR SUB NO. 1, HTR SUB NO. 3. ACC, CIG, METER, IGN, ECU-IG NO. 2, HTRIG, WIPER, RR WIPER, WASHER, ECU-IG NO. 1, AM1, 4WD, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, SUN ROOF, DEF, MIR HTR, TAIL, PANEL |
| 7 | EPS | 60 | Электроусилитель руля |
| 8 | P/I | 50 | EFI MAIN, HORN, IG2 |
| 9 | H-LP MAIN | 50 | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| 10 | EFI NO. 2 | 10 | Система контроля выбросов |
| 11 | EFI NO. 1 | 10 | Система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива |
| 12 | H-LP RH HI | 10 | Правая фара (ближний свет) |
| 13 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 14 | H-LP RH LO | 10 | Правая фара (ближний свет), передние противотуманные фары |
| 15 | H-LP LH LO | 10 | Левая фара (ближний свет) |
| 16 | ETCS | 10 | Система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива |
| 17 | TURN-HAZ | 10 | Поворотные огни, аварийная сигнализация |
| 18 | ALT-S | 7,5 | Система зарядки |
| 19 | AM2 NO. 2 | 7,5 | Система запуска, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива |
| 20 | AM2 | 30 | Система запуска, система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива |
| 21 | STRG LOCK | 20 | Нет цепи |
| 22 | IG2 NO.2 | 7,5 | Система запуска |
| 23 | ECU-B2 | 10 | Система иммобилайзера |
| 24 | ECU-B | 10 | Главный блок ECU кузова, приборы и датчики, система дневных ходовых огней, система кондиционирования воздуха, беспроводное управление |
| 25 | RAD NO. 1 | 15 | Аудиосистема |
| 26 | DOME | 10 | Внутреннее освещение, личная лампа, часы |
| 27 | SPARE | 10 | Запасная предохранитель |
| 28 | SPARE | 30 | Запасная предохранитель |
| 29 | SPARE | 20 | Запасная предохранитель |
| 30 | AMP | 30 | Аудиосистема |
| 31 | MAYDAY | 10 | Нет цепи |
| 32 | EFI MAIN | 20 | Система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 |
| 33 | HORN | 10 | Сигнал |
| 34 | IG2 | 15 | Система многоточечного впрыска топлива / последовательной системы многоточечного впрыска топлива, система запуска, IGN, METER |
| 35 | HTR SUB NO. 1 | 30 | PTC-нагреватель |
| 36 | HTR SUB NO. 3 | 30 | PTC-нагреватель |
| 37 | PWR OUTLET/ INVERTER | 15 | AC INVERTER |
