В этой статье мы рассмотрим Toyota Prius второго поколения (XW20), выпускавшийся с 2003 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Toyota Prius 2004, 2005, 2006, 2007, 2008 и 2009, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Toyota Prius 2004-2009
Блок предохранителей в салоне

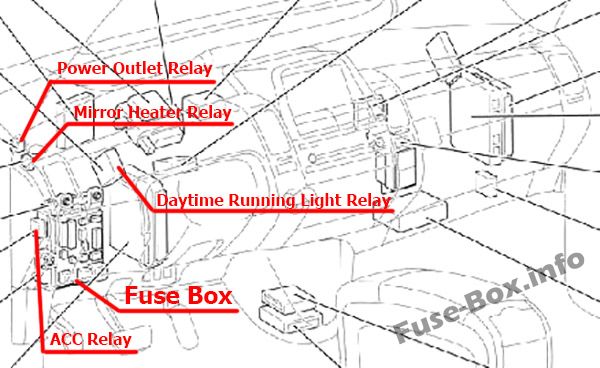

Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью на стороне водителя, под крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | M/HTR | 15 | Нагреватель внешних боковых зеркал заднего вида |
| 3 | WIP | 30 | Стеклоочиститель лобового стекла |
| 4 | RR WIP | 15 | Задний стеклоочиститель |
| 5 | WSH | 20 | Омыватель |
| 6 | ECU-IG | 7.5 | Система умного ключа, электростеклоподъемники, сенсорный экран, электроусилитель руля, система защиты от угона |
| 7 | GAUGE | 10 | Приборы и счетчики, стоп-сигналы, аварийная сигнализация, электростеклоподъемники |
| 8 | OBD | 7.5 | Бортовую диагностическая система |
| 9 | STOP | 7.5 | Стоп-сигналы |
| 10 | — | — | — |
| 11 | DOOR | 25 | Электропривод замков дверей |
| 12 | ACC-B | 25 | Предохранители «POWER OUTLET», «ACC» |
| 13 | ECU-B | 15 | Многофункциональный дисплей, электростеклоподъемники, система кондиционирования воздуха |
| 14 | — | — | — |
| 15 | AM1 | 7.5 | Гибридная система |
| 16 | TAIL | 10 | Задние фонари, подсветка номерного знака, габаритные огни |
| 17 | PANEL | 7.5 | Многофункциональный дисплей, часы, аудиосистема, подсветка приборной панели |
| 18 | A/C (HTR) | 10 | Система кондиционирования воздуха |
| 19 | FR DOOR | 20 | Электростеклоподъемники |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | PWR OUTLET | 15 | Розетка питания |
| 24 | ACC | 7.5 | Аудиосистема, многофункциональный дисплей, часы |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | PWR OUTLET FR | 15 | Розетка питания |
| 30 | IGN | 7.5 | Гибридная система, система иммобилайзера гибридного автомобиля, подушки безопасности SRS |
| 31 | — | — | — |
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | PWR | 30 | Электростеклоподъемники |
| 2 | DEF | 40 | Электроподогрев заднего стекла |
| 3 | — | — | — |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Нагреватель (HTR) | ||
| R3 | Поворотники |
Блок плавких предохранителей
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | DC/DS-S | 5 | Инвертор и преобразователь |
| 2 | MAIN | 120 | Гибридная система |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Название | Ампер | Цепь |
|---|---|---|---|
| 1 | SPARE | 30 | Запасной |
| 2 | SPARE | 15 | Запасной |
| 3 | DRL | 7.5 | Система дневных ходовых огней |
| 4 | H-LP LO RH | 10 | С галогенными фарами: Правая фара (ближний свет) |
| 4 | H-LP LO RH | 15 | С разрядными фарами: Правая фара (ближний свет) |
| 5 | H-LP LO LH | 10 | С галогенными фарами: Левая фара (ближний свет) |
| 5 | H-LP LO LH | 15 | С разрядными фарами: Левая фара (ближний свет) |
| 6 | H-LP HI RH | 10 | Правая фара (дальний свет) |
| 7 | H-LP HI LH | 10 | Левая фара (дальний свет) |
| 8 | EFI | 15 | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 9 | AM2 | 15 | Предохранитель «IGN», система зажигания |
| 10 | HORN | 10 | Сигнал |
| 11 | HEV | 20 | Гибридная система |
| 12 | P CON MAIN | 7.5 | Система контроля парковки, система иммобилайзера гибридного автомобиля |
| 13 | P CON MTR | 30 | 2003-2004: Система контроля парковки |
| 13 | ABS-1 | 25 | 2003-2009: Антиблокировочная система тормозов |
| 14 | ETCS | 10 | Электронная система управления дросселем |
| 15 | BATT FAN | 10 | Вентилятор охлаждения аккумулятора |
| 16 | HAZ | 10 | Поворотные огни, аварийная сигнализация |
| 17 | DOME | 15 | Аудиосистема, внутреннее освещение, система умного входа и запуска, приборы и счетчики, поворотные огни, освещение багажного отделения, часы |
| 18 | ABS MAIN3 | 15 | Антиблокировочная система тормозов |
| 19 | ABS MAIN2 | 10 | Антиблокировочная система тормозов |
| 20 | ABS MAIN1 | 10 | Антиблокировочная система тормозов |
| 21 | FR FOG | 15 | Противотуманные фары |
| 22 | CHS W/P | 10 | CHS W/P |
| 23 | AMP | 30 | Аудиосистема |
| 24 | PTC HTR2 | 30 | PTC-нагреватель |
| 25 | PTC HTR1 | 30 | PTC-нагреватель |
| 26 | CDS FAN | 30 | Электрический вентилятор охлаждения |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | P/I | 60 | Предохранители «AM2», «HEV», «EFI», «HORN» |
| 30 | HEAD MAIN | 40 | Реле фар |
| 31 | — | — | — |
| 32 | ABS-1 | 30 | Реле ABS MTR |
| 33 | ABS-2 | 30 | Антиблокировочная система тормозов |
| 34 | — | — | — |
| 35 | DC/DC | 100 | Реле PWR, реле T-LP, реле IG1, предохранители «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1» |
| 36 | — | — | — |
| 37 | — | — | — |
| 38 | PS HTR | 50 | Кондиционер воздуха |
| 39 | RDI | 30 | Управление двигателем, вентилятор радиатора и конденсатора, гибридная система TOYOTA |
| 40 | HTR | 40 | Кондиционер воздуха, гибридная система TOYOTA |
| 41 | ESP | 50 | ESP |
| 42 | — | — | — |
| Реле | |||
| R1 | Антиблокировочная система тормозов (ABS No.2) | ||
| R2 | Антиблокировочная система тормозов (ABS MTR 2) | ||
| R3 | Фары (H-LP) | ||
| R4 | Переключатель света фар | ||
| R5 | Система контроля парковки (P CON MTR) | ||
| R6 | Электрический вентилятор охлаждения (FAN No.3) | ||
| R7 | Электрический вентилятор охлаждения (FAN No.2) | ||
| R8 | Антиблокировочная система тормозов (ABS MTR) | ||
| R9 | Антиблокировочная система тормозов (ABS No.1) |
Блок реле
| № | Реле |
|---|---|
| R1 | PS HTR |
| R2 | Противотуманные фары |
| R3 | PTC-нагреватель (PTC HTR1) |
| R4 | PTC-нагреватель (PTC HTR2) |
| R5 | Система дневных ходовых огней (DRL No.4) |
| R6 | CHS W/P |
| R7 | — |
