Гибридный субкомпактный хэтчбек Toyota Prius C (NHP10) доступен с 2011 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Toyota Prius C 2012, 2013, 2014, 2015, 2016 и 2017 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Toyota Prius C 2012-2017
Расположение блока предохранителей

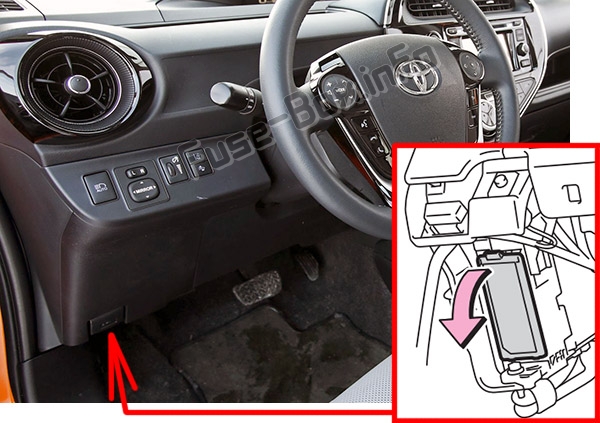

Блок предохранителей расположен под панелью приборов (слева), под крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал [A] | Цепь |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, боковые маркерные огни, задние фонари, освещение номерного знака, передние противотуманные фары, приборная панель и измерители |
| 2 | PANEL | 5 | Подсветка приборной панели |
| 3 | DOOR R/R | 20 | Заднее боковое стекло (правая сторона) |
| 4 | DOORP | 20 | Переднее боковое стекло (правая сторона) |
| 5 | ECU-IG NO.1 | 5 | Задний стеклоочиститель, система предупреждения о давлении в шинах, главный блок ECU, тормозная система, система стабильности автомобиля, система центрального замка, интеллектуальная система доступа |
| 6 | ECU-IG NO.2 | 5 | Электроусилитель руля |
| 7 | HTR-IG | 7,5 | Система кондиционирования воздуха, PTC-обогреватель |
| 8 | GAUGE | 10 | Задние ходовые огни, аудиосистема, система блокировки селектора передач, люк в крыше, запись данных о работе и управлении автомобилем, система оповещения о приближении |
| 9 | WASHER | 15 | Стеклоочистители и омыватель лобового стекла |
| 10 | WIPER | 25 | Стеклоочистители и омыватель лобового стекла |
| 11 | WIPER RR | 15 | Задний стеклоочиститель |
| 12 | P/W | 30 | Электростеклоподъемники |
| 13 | DOOR R/L | 20 | Заднее боковое стекло (левая сторона) |
| 14 | DOOR D | 20 | Переднее боковое стекло (левая сторона) |
| 15 | CIG | 15 | Розетка питания |
| 16 | ACC | 5 | Главный блок ECU, аудиосистема, внешние боковые зеркала, система блокировки селектора передач |
| 17 | D/L | 25 | Система центрального замка |
| 18 | OBD | 7,5 | Бортовой компьютер |
| 19 | STOP | 7.5 | Система запуска, система блокировки селектора передач, система оповещения о приближении, тормозная система, стоп-сигналы, верхний стоп-сигнал |
| 20 | AM1 | 7,5 | Система запуска |
| 21 | FOG FR | 15 | Передние противотуманные фары |
| 22 | S/ROOF | 25 | Люк в крыше |
| 23 | S/HTR | 15 | Подогрев сидений, система кондиционирования воздуха |
Расположение блока предохранителей
В моторном отсеке расположены два блока предохранителей – основной блок предохранителей находится на правой стороне, дополнительный блок – на левой стороне автомобиля.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Номинал [A] | Цепь |
|---|---|---|---|
| 1 | EFI- MAIN | 20 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, EFI NO.2 |
| 2 | HORN | 10 | Гудок |
| 3 | IG2 | 30 | IG2 NO.2, METER. IGN |
| 4 | SPARE | 7,5 | Резервный предохранитель |
| 5 | SPARE | 15 | Резервный предохранитель |
| 6 | SPARE | 30 | Резервный предохранитель |
| 7 | EFI NO.2 | 10 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива |
| 8 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 9 | H-LP LH-LO | 10 | Левая фара (ближний свет), приборная панель и измерители |
| 10 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 11 | H-LP LH-HI | 10 | Левая фара (дальний свет), приборная панель и измерители |
| 12 | IG2 NO.2 | 10 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, переключатели на руле, тормозная система, система запуска, интеллектуальная система доступа, система классификации пассажиров, SRS подушки безопасности |
| 13 | DOME | 15 | Аудиосистема, запись данных о работе и управлении автомобилем, главный блок ECU, индивидуальные лампы освещения, лампа багажного отделения |
| 14 | ECU-B NO.1 | 7,5 | Главный блок ECU, интеллектуальная система доступа |
| 15 | METER | 7,5 | Приборная панель и измерители |
| 16 | IGN | 15 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива |
| 17 | HAZ | 10 | Аварийная сигнализация |
| 18 | ETCS | 10 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива |
| 19 | ABS NO.1 | 20 | Тормозная система |
| 20 | ENG W/PMP | 30 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива |
| 21 | H-LP- MAIN | 40 | H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система дневных ходовых огней |
| 22 | H-LP CLN | 30 | Без цепи |
| 23 | ABS MTR NO.1 | 30 | Тормозная система |
| 24 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 25 | ECU-B NO.2 | 7,5 | Система кондиционирования воздуха, приборная панель и измерители, система классификации пассажиров, система предупреждения о давлении в шинах, система запуска, интеллектуальная система доступа, система центрального замка |
| 26 | AM2 | 7,5 | Система запуска |
| 27 | STRG LOCK | 20 | Система запуска |
| 28 | ABS NO.2 | 10 | Тормозная система |
| 29 | IGCT- MAIN | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4, PCU, BATT FAN |
| 30 | D/C CUT | 30 | DOME, ECU-B NO.1 |
| 31 | PTC HTR NO.1 | 30 | PTC-обогреватель |
| 32 | PTC HTR NO.2 | 30 | PTC-обогреватель |
| 33 | FAN | 30 | Электрический вентилятор охлаждения |
| 34 | PTC HTR NO.3 | 30 | PTC-обогреватель |
| 35 | DEF | 30 | MIR HTR, задний стеклоочиститель |
| 36 | DEICER | 20 | Без цепи |
| 37 | BATT FAN | 10 | Вентилятор охлаждения аккумулятора |
| 38 | IGCT NO.2 | 10 | Гибридная система |
| 39 | IGCT NO.4 | 10 | Гибридная система |
| 40 | PCU | 10 | Гибридная система |
| 41 | IGCT NO.3 | 10 | Гибридная система |
| 42 | MIR HTR | 10 | Очистители внешних боковых зеркал |
Дополнительный блок предохранителей
| № | Название | Номинал [A] | Цепь |
|---|---|---|---|
| 1 | DC/DC | 100 | Гибридная система |
| 2 | ABS MTR NO.2 | 30 | Тормозная система |
| 3 | HTR | 40 | Система кондиционирования воздуха |
| 4 | EPS | 50 | Электроусилитель руля |
