В этой статье мы рассмотрим Toyota RAV4 первого поколения (XA10) после рестайлинга, выпускавшиеся с 1998 по 2000 год. Здесь вы найдете схемы блоков предохранителей для Toyota RAV4 1998, 1999 и 2000, информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Toyota RAV4 1998-2000

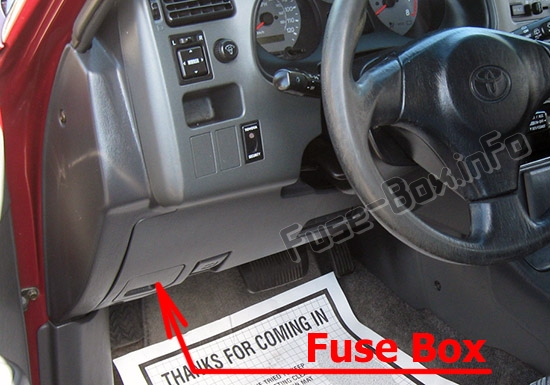

Расположение блока предохранителей
Он расположен на левой стороне приборной панели, за крышкой.
Схема блока предохранителей
Приборная панель
Боковая панель со стороны пассажира
Назначение предохранителей в салоне
| № | Название | Номинал [A] | Функции |
|---|---|---|---|
| 15 | PWR OUTLET | 10 | Розетка питания |
| 16 | CIG | 15 | Прикуриватель, часы, аудиосистема автомобиля, электропривод боковых зеркал, электронно-управляемая автоматическая трансмиссия |
| 17 | SRS- ACC | 10 | Система SRS подушек безопасности, преднатяжители ремней безопасности |
| 18 | WIPER | 20 | Стеклоочистители и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла |
| 19 | ECU- IG | 10 | Электронно-управляемая автоматическая трансмиссия, задний стеклоочиститель, система блокировки центрального дифференциала, электропривод люка, многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, электрический вентилятор охлаждения, антиблокировочная система тормозов, система круиз-контроля |
| 20 | TURN & GAUGE | 10 | Поворотные огни, приборы и индикаторы, стоп-сигналы задним ходом, индикаторы сервисного напоминания, система кондиционирования воздуха, система дневных ходовых огней |
| 21 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, электронно-управляемая автоматическая трансмиссия, антиблокировочная система тормозов |
| 22 | TAIL | 15 | Приборы и индикаторы, аварийная сигнализация, прикуриватель, система блокировки центрального дифференциала, часы, задний стеклоочиститель, система кондиционирования воздуха, электронно-управляемая автоматическая трансмиссия, аудиосистема автомобиля, задние фонари, фонари номерного знака, габаритные огни, управление подсветкой приборной панели, боковые габаритные огни |
| 23 | OBD | 10 | Бортовую диагностическую систему |
| 24 | SRS-B | 10 | Индикатор предупреждения SRS подушки безопасности |
| 25 | HORN | 10 | Гудок |
| 27 | AM1 | 10 | Предохранители «CIG», «PWR OUTLET”, «SRS- ACC”, «WIPER”, «ECU- IG” и «TURN & GAUGE’ |
| 28 | A/C | 10 | Система кондиционирования воздуха |
| 32 | PWR | 30 | Система центрального замка, электропривод люка, электростеклоподъемники |
Расположение блока предохранителей
Схема блока предохранителей
Без системы дневных ходовых огней
С системой дневных ходовых огней
Назначение предохранителей в моторном отсеке
| № | Название | Номинал [A] | Функции |
|---|---|---|---|
| 1 | H- LP (RH) | 15 | Правая фара |
| 2 | H- LP (LH) | 15 | Левая фара |
| 3 | SPARE | 10 | Запасной предохранитель |
| 4 | SPARE | 15 | Запасной предохранитель |
| 5 | AM2 | 5 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, система SRS подушек безопасности, преднатяжители ремней безопасности, система запуска, индикатор разряда |
| 6 | ALT-S | 5 | Система зарядки |
| 7 | HAZ | 10 | Аварийная сигнализация |
| 8 | EFI | 20 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива |
| 9 | DOME | 15 | Внутренний свет, индивидуальные лампы, часы, система дневных ходовых огней, приборы и индикаторы, аудиосистема автомобиля |
| 10 | IGN | 20 | Система зарядки |
| 11 | H- LP RH-H | 10 | Правая фара (ближний свет) |
| 12 | H- LP LH-H | 10 | Левая фара (ближний свет) |
| 13 | H- LP RH-L | 10 | Правая фара (дальний свет) |
| 14 | H- LP LH-L | 10 | Левая фара (дальний свет) |
| 29 | MAIN No. 1 | 30 | Система запуска, предохранители «HLP (RH)», ”H- LP (LH)», ”H- LP RH- H”, «H- LP LH- H», «H- LP RH- L” и D H- LP LH- L” |
| 30 | CDS FAN | 30 | Электрический вентилятор охлаждения |
| 31 | RDI FAN | 30 | Электрический вентилятор охлаждения |
| 33 | ABS | 50 | Антиблокировочная система тормозов |
Блок плавких предохранителей
| № | Название | Номинал [A] | Функции |
|---|---|---|---|
| 34 | MAIN | 80 | Предохранители «IGN», «HAZ”, «DOME”, «ALT- S”, «MAIN No.1», «AM2” и «EFI” |
| 35 | ALT | 100 | Предохранители «HTR», «ABS», «RDI FAN”, «CDS FAN”, ”CIG”, «SRS- ACC”, «WIPER”, «ECU- IG”, «TURN & GAUGE”, «DEFOG», «TAIL”, «STOP”, «HORN”, «OBD», «SRS- B”, «PWR OUTLET”, «PWR” и «AM1” |
| 36 | HTR | 50 | Система кондиционирования воздуха, предохранитель «A/C” |
