В этой статье мы рассмотрим Toyota RAV4 третьего поколения (XA30), выпускавшийся с 2005 по 2012 год. Здесь вы найдёте схемы блоков предохранителей для Toyota RAV4 2006, 2007, 2008, 2009, 2010, 2011 и 2012, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Toyota RAV4 2006-2012

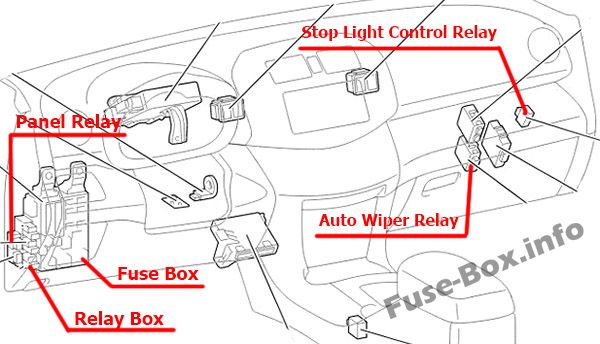

Автомобили с левым рулём
Автомобили с правым рулём
Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью (с левой стороны), за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | — | — | Не используется |
| 2 | S-HTR | 15 | Подогрев сидений |
| 3 | WIP | 25 | Стеклоочистители лобового стекла |
| 4 | RR WIP | 15 | Стеклоочиститель заднего стекла |
| 5 | WSH | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 6 | ECU-IG1 | 10 | Электрические вентиляторы охлаждения, антиблокировочная система тормозов, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске с горы, система помощи при трогании на подъёме, система Active Torque Control 4WD, система блокировки селектора АКПП, система кондиционирования воздуха, главный блок ECU кузова, электрическая люк, обогрев стеклоочистителя лобового стекла, стоп-сигналы/фонари заднего хода, система электрического усилителя руля, часы, автоматическое затемнение внутреннего зеркала заднего вида |
| 7 | ECU-IG2 | 10 | Система кондиционирования воздуха, обогрев заднего стекла |
| 8 | OBD | 7.5 | Бортовую диагностическая система |
| 9 | STOP | 10 | Стоп-сигналы/фонари заднего хода, высокий стоп-сигнал, система блокировки селектора АКПП, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, антиблокировочная система тормозов, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске с горы, система помощи при трогании на подъёме |
| 10 | — | — | Не используется |
| 11 | DOOR | 25 | Главный блок ECU кузова, система центрального замка |
| 12 | ACC-B | 25 | Предохранители «ACC», «CIG» |
| 13 | 4WD | 7.5 | Система Active Torque Control 4WD |
| 14 | FR FOG | 15 | Передние противотуманные фары |
| 15 | AM1 | 7.5 | Система запуска |
| 16 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака, передние противотуманные фары, задний противотуманный фонарь |
| 17 | PANEL | 7.5 | Часы, подсветка приборной панели, аудиосистема |
| 18 | GAUGE1 | 10 | Фонари заднего хода, система зарядки |
| 19 | D FR DOOR | 20 | Электростеклоподъёмники (передние двери) |
| 20 | RL DOOR | 20 | Электростеклоподъёмники |
| 21 | RR DOOR | 20 | Электростеклоподъёмники |
| 22 | S/ROOF | 25 | Электрический люк |
| 23 | CIG | 15 | Прикуриватель |
| 24 | ACC | 7.5 | Аудиосистема, розетки питания, управление электрозеркалами, система блокировки селектора АКПП, главный блок ECU кузова, часы |
| 25 | — | — | Не используется |
| 26 | MIR HTR | 10 | Обогрев внешних зеркал |
| 27 | PWR OUTLET | 15 | Розетки питания |
| 28 | — | — | Не используется |
| 29 | RR FOG | 10 | Задний противотуманный фонарь |
| 30 | IGN | 7.5 | Система SRS подушек безопасности, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, стоп-сигналы/фонари заднего хода, система запуска |
| 31 | GAUGE2 | 7.5 | Приборы и датчики |
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | POWER | 30 | Электростеклоподъёмники |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель «MIR HTR» |
| 3 | P/SEAT | 30 | Электрорегулировка сидений |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель (ручной кондиционер) Короткий штырь (автоматический кондиционер) | ||
| R3 | LHD: Реле указателей поворота |
Блок реле
| № | Реле |
|---|---|
| R1 | Стартер (ST CUT) |
| R2 | LHD: Стартер (ST) (Бензин, До декабря 2008: Дизель с системой Entry & Start) LHD: Короткий штырь (До декабря 2008: Дизель без системы Entry & Start) |
| R3 | Передние противотуманные фары (FR FOG) |
| R4 | Задний противотуманный фонарь (RR FOG) Розетка питания (115В) |
| R5 | Аксессуары (ACC) |
| R6 | Розетка питания (PWR OUTLET) |
Расположение блока предохранителей
Схема блока предохранителей №1
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | — | — | Не используется |
| 2 | — | — | Не используется |
| 3 | — | — | Не используется |
| 4 | ECU-B2 | 7.5 | Система кондиционирования воздуха, электростеклоподъёмники |
| 5 | ALT-S | 7.5 | Система зарядки |
| 5 | RSE | 7.5 | Аудиосистема (JBL) |
| 6 | STR LOCK | 20 | Нет цепи |
| 7 | — | — | Не используется |
| 8 | DCC | — | — |
| 9 | RAD No.1 | 20 | Аудиосистема |
| 10 | ECU-B | 10 | Беспроводная система дистанционного управления, главный блок ECU кузова, часы, приборы, датчики и система контроля устойчивости автомобиля, система электрического усилителя руля |
| 11 | DOME | 10 | Подсветка переключателя зажигания, внутреннее освещение, подсветка зеркал, освещение багажного отделения, передние индивидуальные лампы, подсветка ног |
| 12 | — | — | — |
| 13 | HEAD LH | 10 | Левый блок-фара (высокий луч) |
| 14 | HEAD RH | 10 | Правый блок-фара (высокий луч) |
| 15 | HEAD LL | 10 | Левый блок-фара (ближний свет) |
| 16 | HEAD RL | 10 | Правый блок-фара (ближний свет) |
| 17 | — | — | — |
| 18 | AC INV | 15 | Розетка питания (115В) |
| 19 | TOWING | 30 | Буксировка прицепа |
| 20 | STV HTR | 25 | Нет цепи |
| 21 | — | — | Не используется |
| 22 | DEICER | 20 | Обогрев лобового стекла |
| 23 | HTR | 50 | Система кондиционирования воздуха |
| 24 | PTC3 | 50 | PTC нагреватель |
| 25 | PTC2 | 50 | PTC нагреватель |
| 26 | PTC1 | 50 | PTC нагреватель |
| 27 | HEAD MAIN | 50 | Предохранители «HEAD LL», «HEAD RL», «HEAD LH», «HEAD RH» |
| 28 | — | — | Не используется |
| 29 | RDI | 30 | Без комплектации для буксировки (кроме 2GR-FE): Электрические вентиляторы охлаждения |
| 29 | FAN2 | 50 | С комплектацией для буксировки (2GR-FE): Электрические вентиляторы охлаждения |
| 30 | CDS | 30 | Без комплектации для буксировки (кроме 2GR-FE): Электрические вентиляторы охлаждения |
| 30 | FAN1 | 50 | С комплектацией для буксировки (2GR-FE): Электрические вентиляторы охлаждения |
| 31 | H-LP CLN | 30 | Нет цепи |
| Реле | |||
| R1 | Переключатель света фар | ||
| R2 | Фары | ||
| R3 | Реле дневных ходовых огней (№4) | ||
| R4 | Реле дневных ходовых огней (№3) | ||
| R5 | Кроме 2GR-FE: Электрический вентилятор охлаждения (№3) | ||
| R6 | Кроме 2GR-FE: Электрический вентилятор охлаждения (№2) | ||
| R7 | Кроме 2GR-FE: Электрический вентилятор охлаждения (№1) | ||
| R8 | Не используется | ||
| R9 | Обогрев лобового стекла | ||
| R10 | Реле дневных ходовых огней (№2) | ||
| R11 | Кроме 2GR-FE: PTC нагреватель (PTC №3) | ||
| R12 | Кроме 2GR-FE: PTC нагреватель (PTC №2) 2GR-FE: Электрический вентилятор охлаждения (№2) |
||
| R13 | 2GR-FE: Электрический вентилятор охлаждения (№1) Кроме 2GR-FE: PTC нагреватель (PTC №1) |
Схема блока предохранителей №2
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | P-SYSTEM | 30 | 3ZR-FAE: Драйвер управления подъёмом клапанов |
| 2 | AMP | 30 | Аудиосистема (JBL) |
| 3 | AM2 | 30 | Система запуска |
| 4 | IG2 | 15 | Управление двигателем, зажигание |
| 5 | HAZ | 10 | Аварийная сигнализация |
| 6 | ETCS | 10 | Круиз-контроль, электронно управляемая трансмиссия и индикатор АКПП, управление двигателем, иммобилайзер двигателя |
| 7 | AM2-2 | 7.5 | Система запуска |
| 8 | — | — | — |
| 9 | EFI NO.1 | 10 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 10 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 11 | EFI NO.3 | 7.5 | АКПП; С декабря 2008: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 11 | STA | 7.5 | Система запуска, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 12 | GLOW | 80 | Система подогрева свечей накаливания двигателя |
| 13 | EM PS | 60 | Система электрического усилителя руля |
| 14 | MAIN | 80 | Предохранители «HEAD MAIN», «ECU-B2», «DOME», «ECU-B», «RAD NO.1» |
| 15 | ALT | 120 | Бензин, (без комплектации для буксировки): Предохранители «ABS 1», «ABS 2», «RDI», «CDS», «HTR», «TOWING» |
| 15 | ALT | 140 | Дизель, (с комплектацией для буксировки): Предохранители «ABS 1», «ABS 2», «RDI», «CDS», «HTR», «TOWING» |
| 16 | P/I | 50 | Предохранители «EFI MAIN», «HORN», «A/F», «EDU» |
| 17 | — | — | Не используется |
| 18 | ABS 2 | 30 | Антиблокировочная система тормозов, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске с горы, система помощи при трогании на подъёме |
| 19 | ABS 1 | 50 | Антиблокировочная система тормозов, система контроля тяги, система контроля устойчивости автомобиля, система помощи при спуске с горы, система помощи при трогании на подъёме |
| 20 | EFI MAIN | 20 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, предохранители «EFI NO.1», «EFI NO.2», «EFI NO.3» |
| 21 | HORN | 10 | Сигнал |
| 22 | EDU | 25 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 23 | A/F | 20 | Бензин: Датчик A/F Дизель: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 23 | IGT/INJ | 15 | 3ZR-FAE: Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| Реле | |||
| R1 | Реле VSC MTR | ||
| R2 | Не используется | ||
| R3 | Реле VSC FAIL | ||
| R4 | Зажигание (IG2) | ||
| R5 | Реле BRK | ||
| R6 | Кондиционер (MG CLT) | ||
| R7 | Топливный насос |
