В этой статье мы рассматриваем Toyota Sequoia второго поколения (XK60), которая выпускается с 2007 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Toyota Sequoia 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, информацию о расположении блоков предохранителей внутри автомобиля, а также назначение каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Toyota Sequoia 2008-2017
Блок предохранителей в салоне

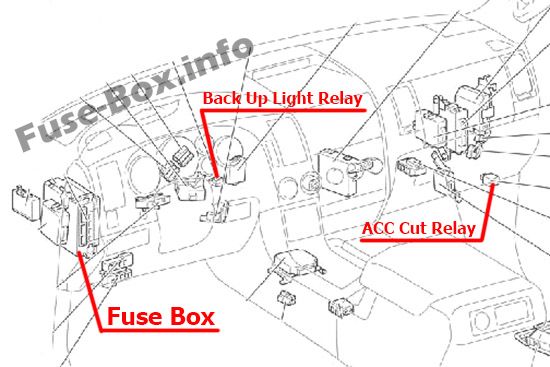

Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью (слева), за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Защищаемые компоненты |
|---|---|---|---|
| 1 | INVERTER | 15 | Розетка (115 В / 120 В) |
| 2 | FR P/SEAT LH | 30 | Электропривод переднего сиденья водителя |
| 3 | DR/LCK | 25 | Мультиплексная система связи |
| 4 | POWER No.5 | 30 | Электропривод задней двери |
| 5 | OBD | 7.5 | Бортовую диагностическая система |
| 6 | PWR OUTLET | 15 | Розетки питания |
| 7 | — | — | — |
| 8 | AM1 | 7.5 | Система блокировка сдвига, система запуска, подогрев сидений |
| 9 | A/C | 7.5 | Система кондиционирования воздуха |
| 10 | MIR | 15 | Управление внешними зеркалами заднего вида, подогрев внешних зеркал заднего вида |
| 11 | POWER No.3 | 20 | Электростеклоподъемники |
| 12 | FR P/SEAT RH | 30 | Электропривод переднего пассажирского сиденья |
| 13 | TI&TE | 15 | Электропривод наклона и телескопическое рулевое управление |
| 14 | S/ROOF | 25 | Электропривод панорамной крыши |
| 15 | RR SEAT-HTR RH | 10 | Подогрев сидений |
| 16 | ECU-IG No.1 | 7.5 | Система антиблокировок тормозов, система контроля устойчивости автомобиля, мультиплексная система связи, интуитивная система парковочного помощника, электропривод переднего сиденья водителя, электропривод наклона и телескопическое рулевое управление, блокировка сдвига, система предупреждения о давлении в шинах, дополнительный прибор, буксировка прицепа, розетка питания, электропривод панорамной крыши, электропривод задней двери, очиститель фар, система слежения за слепыми зонами, главный выключатель BSM |
| 17 | AIR SUS IG | 20 | Электронная модулируемая воздушная подвеска |
| 18 | LH-IG | 7.5 | Задние фонари, система зарядки, приборы и датчики, поворотники, система кондиционирования воздуха, подогрев сидений, задний стеклоочиститель |
| 19 | 4WD | 20 | Система управления полным приводом |
| 20 | RR SEAT-HTR LH | 10 | Подогрев сидений |
| 21 | WSH | 20 | Омыватель окон |
| 22 | WIPER | 30 | Стеклоочистители и омыватель |
| 23 | ECU-IG No.2 | 7.5 | Мультиплексная система связи, электроусилитель руля, шлюзовой ECU |
| 24 | TAIL | 15 | Задние фонари, фонари прицепа (задние фонари), габаритные огни |
| 25 | A/C IG | 10 | Система кондиционирования воздуха |
| 26 | — | — | — |
| 27 | SEAT-HTR | 20 | Подогрев сидений или подогреваемые и вентилируемые сиденья |
| 28 | PANEL | 7.5 | Подсветка приборной панели, светильник бардачка, пепельница, дополнительный прибор, аудиосистема, камера заднего вида, навигационная система, система развлечений на задних сиденьях, приборы и датчики, система кондиционирования воздуха, переключатели подогрева сидений или подогреваемых и вентилируемых сидений, главный выключатель BSM |
| 29 | ACC | 7.5 | Дополнительный прибор, аудиосистема, система развлечений на задних сиденьях, камера заднего вида, навигационная система, задние фонари, фонари прицепа (задние фонари), мультиплексная система связи, розетка питания, внешние зеркала заднего вида |
| 30 | BK/UP LP | 10 | Задний фонарь, приборы и датчики |
| 31 | CIG | 15 | Прикуриватель |
| 32 | POWER No.1 | 30 | Электростеклоподъемники, электропривод заднего стекла |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Название | А | Защищаемые компоненты |
|---|---|---|---|
| 1 | A/F | 15 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 2 | HORN | 10 | Сигнал |
| 3 | EFI NO.1 | 25 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 4 | IG2 MAIN | 30 | Предохранители «INJ», «MET», «IGN» |
| 5 | L2 RR2 SEAT | 30 | Электропривод третьего сиденья |
| 6 | L1 RR2 SEAT | 30 | Электропривод третьего сиденья |
| 7 | CDS FAN | 25 | Электрические вентиляторы охлаждения |
| 8 | DEICER | 20 | Подогрев щеток стеклоочистителя |
| 9 | TOW TAIL | 30 | Фонари прицепа (задние фонари) |
| 10 | CDS FAN NO.2 | 25 | 2012-2017: Электрические вентиляторы охлаждения |
| 11 | R2 RR2 SEAT | 30 | Электропривод третьего сиденья |
| 12 | R1 RR2 SEAT | 30 | Электропривод третьего сиденья |
| 13 | POWER NO.4 | 25 | Электростеклоподъемники |
| 14 | FOG | 15 | Передние противотуманные фары |
| 15 | STOP | 15 | Стоп-сигналы, верхний стоп-сигнал, система контроля устойчивости автомобиля, система антиблокировок тормозов, система блокировки сдвига, многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, преобразователь для буксировки |
| 16 | TOW BRK | 30 | Контроллер тормозов прицепа |
| 17 | IMB | 7.5 | Система иммобилайзера двигателя |
| 18 | AM2 | 7.5 | Система запуска |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | TOWING | 30 | Преобразователь для буксировки |
| 24 | AI-HTR | 10 | 2012-2017: Подогрев насоса воздушной инъекции |
| 25 | ALT-S | 5 | Система зарядки |
| 26 | TURN-HAZ | 15 | Поворотники, аварийная сигнализация, преобразователь для буксировки |
| 27 | F/PMP | 15 | 2007-2011: Нет цепи |
| 27 | F/PMP | 25 | 2012-2017: Топливный насос |
| 28 | ETCS | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, электронная система управления дроссельной заслонкой |
| 29 | MET-B | 5 | Приборы и датчики |
| 30 | — | — | — |
| 31 | AMP | 30 | Аудиосистема, камера заднего вида, навигационная система, система развлечений на задних сиденьях |
| 32 | RAD NO.1 | 15 | Аудиосистема, камера заднего вида, навигационная система, система развлечений на задних сиденьях |
| 33 | ECU-B1 | 7.5 | Мультиплексная система связи, многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, авто-затемняющееся внутреннее зеркало заднего вида, розетки питания, электропривод переднего сиденья водителя, электропривод наклона и телескопическое рулевое управление, электропривод задней двери, шлюзовой ECU |
| 34 | DOME | 7.5 | Внутренние лампы, индивидуальные лампы, лампы для косметического зеркала, подсветка кнопки зажигания, подсветка ног, лампы дверных порогов, дополнительный прибор, электропривод задней двери, электропривод третьего сиденья |
| 35 | HEAD LH | 15 | Левый блок-фара (ближний свет) |
| 36 | HEAD LL | 15 | Левый блок-фара (дальний свет) |
| 37 | INJ | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система зажигания |
| 38 | MET | 7.5 | Приборы и датчики |
| 39 | IGN | 10 | Система подушек SRS, многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система иммобилайзера двигателя, система круиз-контроля, шлюзовой ECU |
| 40 | — | — | — |
| 41 | HEAD RH | 15 | Правый блок-фара (ближний свет) |
| 42 | HEAD RL | 15 | Правый блок-фара (дальний свет) |
| 43 | EFI NO.2 | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, насос для обнаружения утечек |
| 44 | DEF I/UP | 5 | Нет цепи |
| 45 | AIR SUS NO.2 | 7.5 | Электронная модулируемая воздушная подвеска |
| 46 | — | — | — |
| 47 | — | — | — |
| 48 | — | — | — |
| 49 | AIR SUS | 50 | Электронная модулируемая воздушная подвеска |
| 50 | PBD | 30 | Электропривод задней двери |
| 51 | RR HTR | 40 | Система кондиционирования воздуха |
| 52 | H-LP CLN | 30 | Очиститель фар |
| 53 | DEFOG | 40 | Задний стеклоочиститель |
| 54 | SUB BATT | 40 | Буксировка прицепа |
| 55 | — | — | — |
| 56 | — | — | — |
| 57 | ABS1 | 50 | Система антиблокировок тормозов, система контроля устойчивости автомобиля |
| 58 | ABS2 | 40 | Система антиблокировок тормозов, система контроля устойчивости автомобиля |
| 59 | ST | 30 | Система запуска |
| 60 | — | — | — |
| 61 | — | — | — |
| 62 | — | — | — |
| 63 | HTR | 50 | Система кондиционирования воздуха |
| 64 | — | — | — |
| 65 | LH-J/B | 150 | Предохранители «AM1», «TAIL», «PANEL», «ACC», «CIG», «LH-IG», «4WD», «ECU-IG NO.1», «BK/UP LP», «SEAT-HTR», «A/C IG», «ECU-IG NO.2», «WSH», «WIPER», «OBD», «A/C», «TI&TE», «FR P/SEAT RH», «MIR, DR/LCK», «FR P/SEAT LH», «CARGO LP», «PWR OUTLET», «POWER NO.1» |
| 66 | ALT | 140/180 | Предохранители «LH-J/B», «HTR», «SUB BATT», «TOW BRK», «STOP», «FOG», «TOW TAIL», «DEICER» |
| 67 | A/PUMP NO.1 | 50 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 68 | A/PUMP NO.2 | 50 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 69 | MAIN | 40 | Предохранители «HEAD LL», «HEAD RL», «HEAD LH», «HEAD RH» |
| 70 | — | — | — |
| 71 | — | — | — |
| Реле | |||
| R1 | F/PMP | Топливный насос | |
| R2 | — | — | |
| R3 | SUB BATT | Вспомогательная батарея прицепа | |
| R4 | TOW TAIL | Фонари прицепа (задние фонари) | |
| R5 | DEFOG | Задний стеклоочиститель | |
| R6 | AIR SUS | Воздушная подвеска | |
| R7 | SECURITY HORN | Сигнал безопасности | |
| R8 | FOG | Противотуманная фара | |
| R9 | — | — | |
| R10 | ST | Стартер | |
| R11 | C/OPN | Размыкатель цепи | |
| R12 | — | — | |
| R13 | MG CLT | Сцепление компрессора кондиционера | |
| R14 | DEICER | Подогрев | |
| R15 | BRK NO.2 | Стоп-сигналы | |
| R16 | BRK NO.1 | Стоп-сигналы | |
| R17 | — | — | |
| R18 | RR WSH | ||
| R19 | CDS FAN | Электрический вентилятор охлаждения | |
| R20 | HEAD | Фара | |
| R21 | DIM | Переключатель света | |
| R22 | — | — | |
| R23 | — | — | |
| R24 | — | — | |
| R25 | — | — |
