В этой статье мы рассмотрим Toyota Sienna первого поколения (XL10), выпускавшуюся с 1998 по 2003 год. Здесь вы найдете схемы блоков предохранителей для Toyota Sienna 1998, 1999, 2000, 2001, 2002 и 2003, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Toyota Sienna 1998-2003

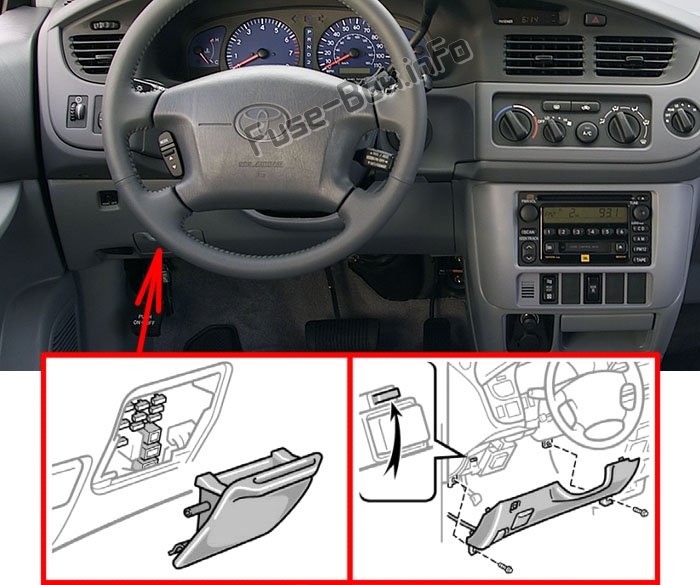

Салон автомобиля
Он расположен за крышкой слева и ниже рулевого колеса. Слева от него находится еще один предохранитель, чтобы получить к нему доступ, необходимо снять панель под рулевым колесом.
Моторный отсек
Рядом с аккумулятором расположены два блока предохранителей.
1998, 1999 и 2000
Салон автомобиля
Назначение предохранителей в панели приборов (1998-2000)
| № | Name | Amp | Description |
|---|---|---|---|
| 17 | HEATER | 10A | Система кондиционирования воздуха, задний стеклоочиститель |
| 18 | GAUGE | 10A | Приборы и датчики, индикаторы напоминания о обслуживании и предупреждающие сигналы (кроме индикатора разряда аккумулятора и открытой двери), электрические стеклоподъемники, система дневных ходовых огней, задние фонари |
| 19 | WIPER | 20A/25A | Стеклоочистители и омыватель лобового стекла (1998-1999 — 20A; 2000 — 25A) |
| 20 | MIRROR-HEATER | 10A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, обогрев внешних зеркал заднего вида |
| 21 | ECU-IG | 15A | Система круиз-контроля, антиблокировочная система тормозов, система блокировки с беспроводным пультом дистанционного управления, система защиты от кражи |
| 22 | IGN | 5A | Приборы и датчики, зарядная система, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 23 | STOP | 15A | Стоп-сигналы, система круиз-контроля, верхний стоп-сигнал, задние фонари |
| 24 | TAIL | 10A | Фары-парктроники, передние боковые маркерные огни, подсветка номерного знака, задние фонари |
| 25 | PWR-VENT | 15A | Электростеклоподъемники задних боковых окон |
| 26 | OBD | 7.5A | Система бортовой диагностики |
| 27 | PWR-OUTLET | 15A | Розетка питания |
| 28 | STARTER | 5A | Приборы и датчики, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 29 | DOOR | 20A | Система центрального замка дверей, система защиты от кражи |
| 30 | PANEL | 7.5A | Приборы и датчики, аудиосистема автомобиля, часы, система кондиционирования воздуха, управление подсветкой панели приборов, задний стеклоочиститель, электронно-управляемая автоматическая трансмиссия, аварийная сигнализация, фары-парктроники |
| 31 | TURN | 7.5A | Поворотные огни, аварийная сигнализация |
| 32 | RADIO №2 | 7.5A | Аудиосистема автомобиля |
| 33 | CIG | 15A | Прикуриватель, часы, управление электроприводом внешних зеркал заднего вида, система подушек безопасности SRS, преднатяжители ремней безопасности, задние фонари, система защиты от кражи |
| 34 | A/C | 5A | Система кондиционирования воздуха |
| 43 | DEF | 30A | Задний стеклоочиститель, предохранитель »MIRROR-HEATER» |
| 44 | AM1 | 40A | Предохранитель «INP» |
| 45 | PWR | 30A | Электростеклоподъемники, люк в крыше, электрорегулировка сидений, сдвижная дверь, предохранитель «PWR-VENT» |
Блок предохранителей моторного отсека №1
Назначение предохранителей в блоке №1 (1998-2000)
| № | Name | Amp | Description |
|---|---|---|---|
| 1 | — | Запасной предохранитель | |
| 2 | — | Запасной предохранитель | |
| 3 | — | Запасной предохранитель | |
| 4 | ALT-S | 5A | Зарядная система |
| 5 | H-LP RH | 15A | Правая фара |
| 6 | EFI | 15A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 7 | HORN | 10A | Сигнал, система защиты от кражи |
| 8 | HAZ | 10A | Аварийная сигнализация |
| 9 | AM2 | 30A | Предохранители «IGN» и «STARTER» |
| 10 | H-LP LH | 15A | Левая фара |
| 11 | RADIO №.1 | 20A | Аудиосистема автомобиля |
| 12 | DOME | 10A | Часы, индивидуальные лампы, лампы зеркал для макияжа, лампы освещения дверей, лампа багажного отделения, индикатор открытой двери, подсветка замка зажигания, система защиты от кражи, система дневных ходовых огней, внутреннее освещение |
| 13 | ECU-B | 10A | Система круиз-контроля, индикатор предупреждения SRS, сдвижная дверь |
| 35 | A/F HTR | 25A | Система EFI |
| 38 | CDS FAN | 30A/40A | Электрические вентиляторы охлаждения (с комплектом для буксировки — 40A; без комплекта для буксировки — 30A) |
| 39 | RDI FAN | 30A/40A | Электрические вентиляторы охлаждения (с комплектом для буксировки — 40A; без комплекта для буксировки — 30A) |
| 40 | MAIN | 40A | Предохранители «DRL», «H-LP RH» и «H-LP LH» |
| 41 | R/R A/C | 40A | Задняя система кондиционирования воздуха |
| 42 | HTR | 50A | Система кондиционирования воздуха |
| 46 | ALT | 140A | Зарядная система, предохранители «FL ABS», «INP», «HTR» и «R/R A/C» |
| 47 | INP | 100A | Предохранители «AM1» и «DEF» |
Блок предохранителей моторного отсека №2
Назначение предохранителей в блоке №2 (1998-2000)
| № | Name | Amp | Description |
|---|---|---|---|
| 14 | DRL | 5A | Система дневных ходовых огней |
| 15 | H-LP LH (LWR) | 10A | Левая фара (ближний свет) |
| 16 | H-LP RH (LWR) | 10A | Правая фара (ближний свет) |
| 48 | FL ABS | 60A | Антиблокировочная система тормозов |
2001, 2002 и 2003
Салон автомобиля
Назначение предохранителей в панели приборов (2001-2003)
| № | Name | Amp | Description |
|---|---|---|---|
| 22 | HEATER | 10A | Система кондиционирования воздуха, задний стеклоочиститель |
| 23 | GAUGE | 10A | Приборы и датчики, индикаторы напоминания о обслуживании и предупреждающие сигналы (кроме индикатора разряда аккумулятора и открытой двери), электрические стеклоподъемники, система дневных ходовых огней, задние фонари, сдвижная дверь, автоматическое затемнение внутреннего зеркала заднего вида, компас |
| 24 | WIPER | 25A | Стеклоочистители и омыватель лобового стекла, задний стеклоочиститель и омыватель |
| 25 | MIRROR-HEATER | 10A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, обогрев внешних зеркал заднего вида |
| 26 | ECU-IG | 15A | Система круиз-контроля, антиблокировочная система тормозов, система контроля устойчивости автомобиля, система блокировки с беспроводным пультом дистанционного управления, система защиты от кражи |
| 27 | IGN | 5A | Приборы и датчики, зарядная система, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 28 | STOP | 15A | Стоп-сигналы, система круиз-контроля, верхний стоп-сигнал, задние фонари |
| 29 | TAIL | 10A | Фары-парктроники, передние боковые маркерные огни, подсветка номерного знака, задние фонари, сдвижная дверь |
| 30 | PWR-VENT | 15A | Электростеклоподъемники задних боковых окон |
| 31 | OBD | 7.5A | Система бортовой диагностики |
| 32 | PWR-OUTLET | 15A | Розетки питания |
| 33 | STARTER | 5A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 34 | DOOR | 25A | Система центрального замка дверей, система защиты от кражи |
| 35 | PANEL | 7.5A | Приборы и датчики, аудиосистема автомобиля, часы, система кондиционирования воздуха, управление подсветкой панели приборов, задний стеклоочиститель, электронно-управляемая автоматическая трансмиссия, аварийная сигнализация, фары-парктроники, обогрев сидений, электростеклоподъемники задних боковых окон, сдвижная дверь |
| 36 | TURN | 7.5A | Поворотные огни, аварийная сигнализация |
| 37 | RADIO №2 | 7.5A | Аудиосистема автомобиля |
| 38 | CIG | 15A | Прикуриватель, часы, управление электроприводом внешних зеркал заднего вида, система подушек безопасности SRS, преднатяжители ремней безопасности, задние фонари, система защиты от кражи, система кондиционирования воздуха |
| 39 | A/C | 5A | Передняя система кондиционирования воздуха |
| 49 | DEF | 30A | Задний стеклоочиститель, предохранитель «MIRROR-HEATER» |
| 50 | PWR | 30A | Электростеклоподъемники, люк в крыше, электрорегулировка сидений, сдвижная дверь (правая сторона), предохранитель «PWR-VENT» |
| 51 | AM1 | 40A | Предохранители «CIG», «RADIO №2», «ECU-IG», «WIPER», «HEATER», «GAUGE» и «TURN» |
Блок предохранителей моторного отсека №1
Назначение предохранителей в блоке №1 (2001-2003)
| № | Name | Amp | Description |
|---|---|---|---|
| 1 | SEAT HTR | 20A | Обогрев сидений |
| 2 | A/F HTR | 25A | Датчик соотношения воздух-топливо |
| 3 | SPARE | Запасной предохранитель | |
| 4 | SPARE | Запасной предохранитель | |
| 5 | SPARE | Запасной предохранитель | |
| 6 | ALT-S | 5A | Зарядная система |
| 7 | HEAD (RH) | 15A | Правая фара (дальний свет) |
| 8 | EFI | 15A | Многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 9 | HORN | 10A | Сигнал, система защиты от кражи |
| 10 | HAZARD | 10A | Аварийная сигнализация |
| 11 | AM2 | 30A | Предохранители «IGN» и «STARTER» |
| 12 | HEAD (LH) | 15A | Левая фара (дальний свет) |
| 13 | RADIO №1 | 20A | Аудиосистема автомобиля |
| 14 | DOME | 10A | Часы, индивидуальные лампы, лампы зеркал для макияжа, лампы освещения дверей, лампа багажного отделения, индикатор открытой двери, подсветка замка зажигания, система защиты от кражи, система дневных ходовых огней, внутреннее освещение, система кондиционирования воздуха, беспроводное дистанционное управление, гаражный дверной оп opener |
| 15 | ECU-B | 10A | Система круиз-контроля, индикатор предупреждения SRS, сдвижная дверь |
| 42 | CDS | 30A/40A | Электрические вентиляторы охлаждения (с комплектом для буксировки — 40A; без комплекта для буксировки — 30A) |
| 43 | RDI | 30A/40A | Электрические вентиляторы охлаждения (с комплектом для буксировки — 40A; без комплекта для буксировки — 30A) |
| 44 | MAIN | 40A | Система дневных ходовых огней, предохранители «H-LP RH (LO)» и «H-LP LH (LO)» |
| 45 | R/R A/C | 40A | Задняя система кондиционирования воздуха |
| 46 | HTR | 50A | Передняя система кондиционирования воздуха |
| 52 | ALT | 140A | Зарядная система, предохранители «FL ABS», «INP», «HTR» и «R/R A/C» |
| 53 | INP | 100A | Предохранители «AM1» и «DEF» |
Блок предохранителей моторного отсека №2
Назначение предохранителей в блоке №2 (2001-2003)
| № | Name | Amp | Description |
|---|---|---|---|
| 16 | FOG | 20A | Передние противотуманные фары |
| 17 | ABS №3 | 25A | Система контроля устойчивости автомобиля |
| 18 | ABS №2 | 25A | Система контроля устойчивости автомобиля |
| 19 | H-LP LH (LO) | 10A | Левая фара (ближний свет) |
| 20 | H-LP RH (LO) | 10A | Правая фара (ближний свет) |
| 21 | ABS №4 | 5A | Система контроля устойчивости автомобиля |
| 47 | PWR SLD | 30A | Сдвижная дверь (левая сторона) |
| 48 | Rr CLR | 40A | Задняя система кондиционирования воздуха |
| 54 | FL ABS | 60A | Антиблокировочная система тормозов |
