Купе-кабриолет Volkswagen Eos производился с 2006 по 2016 год. В этой статье вы найдете схемы блоков предохранителей для Volkswagen Eos 2006, 2007, 2008, 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Volkswagen Eos 2006-2011

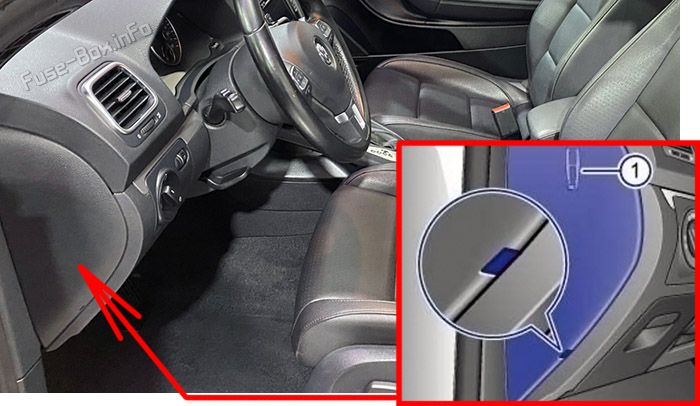

Расположение блока предохранителей
Вставьте плоский предмет, такой как отвертка из комплекта инструментов автомобиля, в отверстие и осторожно снимите крышку. На внутренней стороне крышки есть пластиковые пинцеты (1) для извлечения и вставки предохранителей.
Схема блока предохранителей (2006-2008)
Назначение предохранителей в панели приборов (2006-2008)
| № | Ампер | Функция/Компонент |
|---|---|---|
| F1 | 10A | 16-контактный разъем Разъем данных для связи Fuel Pump (FP) Control Module Engine Control Module (ECM) |
| F2 | 5A | Кнопка антипробуксовки Кнопка ASR/ESP Датчик положения педали тормоза ABS Control Module |
| F3 | 10A | Airbag Control Module |
| F4 | 5A | Кнопка мониторинга давления в шинах Датчик высокого давления Термический датчик уровня масла Driver’s Heated Seat Control Module Front Passenger’s Heated Seat Control Module Climatronic Control Module |
| F5 | 5A | Регулятор высоты фар Headlamp Range/Cornering Lamp Control Module Мотор регулировки луча левой фары Мотор регулировки луча правой фары |
| F6 | 5A | Instrument Cluster Control Module Power Steering Control Module Data Bus On Board Diagnostic Interface Selector Lever Sensors Control Module |
| F7 | 5A | Operating Electronics and Telephone Control Module Automatic Day/Night Interior Mirror |
| F8 | 5A | Towing Recognition Control Module |
| F9 | — | Не используется |
| F10 | 7.5A | Garage Door Opener Control Module |
| F11 | 10A | Right Headlamp Power Output Stage |
| F12 | 10A | Driver’s Door Control Module Front Passenger’s Door Control Module |
| F13 | 10A | Light Switch 16-Pin Connector — Data Link Connector |
| F14 | — | Не используется |
| F15 | 7.5A | Vehicle Electrical System Control Module |
| F16 | 10A | Heater/Heat Output Switch Climatronic Control Module A/C Control Module Auxiliary Engine Coolant Heating RF Receiver |
| F17 | 5A | Magnetic Field Sensor for Compass Rain/Light Recognition Sensor Antenna Selection Control Module |
| F18 | 5A | Parking Aid Control Module Selector Lever Sensors Control Module |
| F19 | 7.5A | Door Closing Assist Control Module |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | 40A | Fresh Air Blower |
| F23 | 30A | Driver’s Door Control Module Front Passenger’s Door Control Module |
| F24 | 15A | Cigarette Lighter |
| F25 | 25 | Heated Rear Window A/C Control Module Heater/Heat Output Switch Fresh Air Blower Series Resistor With Fuse |
| F26 | 20A | 12V Socket (luggage compartment) |
| F27 | 15A | Fuel Pump (FP) Control Module Transfer Fuel Pump (FP) Fuel Pump (FP) Relay |
| F28 | — | Не используется |
| F29 | 10A | Mass Air Flow (MAF) Sensor Engine Control Module (ECM) (BVY) |
| F30 | 10A | Cylinder 1-4 Fuel Injector (BLF) |
| F31 | 20A | Brake System Vacuum Pump |
| F32 | 30A | Left Rear Door Control Module Right Rear Door Control Module |
| F33 | — | Не используется |
| F34 | 15A | Driver’s Seat Lumbar Support Adjustment Switch Airbag Energy Reserve |
| F35 | 5A | Interior Monitoring Sensor Radar Interior Monitoring Control Module 2 Vehicle Inclination Sensor Alarm Horn Horn Relay |
| F36 | 20A | Headlamp Washer Relay Headlamp Washer Pump |
| F37 | 30A | Driver’s Heated Seat Control Module Front Passenger’s Heated Seat Control Module |
| F38 | 10A | Left Headlamp Power Output Stage |
| F39 | — | Не используется |
| F40 | 40A | A/C Control Module Auxiliary Heater Operation Relay |
| F41 | — | Не используется |
| F42 | 15A | Dual Washer Pump Relay 1 |
| F43 | 15A | Towing Recognition Control Module |
| F44 | 15A | Towing Recognition Control Module |
| F45 | 15A | Towing Recognition Control Module |
| F46 | 5A | Climatronic Control Module A/C Control Module Left Washer Nozzle Heater Right Washer Nozzle Heater |
| F47 | 5A | Auxiliary Heater Operation Relay |
| F48 | — | Не используется |
| F49 | 5A | Light Switch |
Схема блока предохранителей (2008-2011)
Назначение предохранителей в панели приборов (2008-2011)
| № | Ампер | Функция/Компонент |
|---|---|---|
| F1 | 10A | 16-Pin Connector — Data Link Connector Instrument Panel Illumination Dimmer Switch Mass Air Flow (MAF) Sensor Auxiliary Heater Operation Relay Parking Aid Control Module Headlamp Range/Cornering Lamp Control Module Positive Crankcase Ventilation (PCV) Heating Element Left Headlamp Beam Adjustment Motor Right Headlamp Beam Adjustment Motor |
| F2 | 5A | Light Switch Brake Light Switch ABS Control Module Electronic Damping Control Module Motronic Engine Control Module (ECM) Power Supply Relay Instrument Cluster Control Module Towing Recognition Control Module Power Steering Control Module Data Bus On Board Diagnostic Interface Fuel Pump (FP) Control Module Selector Lever Sensors Control Module Engine Control Module (ECM) Direct Shift Gearbox (DSG) Mechatronic |
| F3 | 10A | Airbag Control Module |
| F4 | 5A | Tire Pressure Monitoring Button High Pressure Sensor Oil Level Thermal Sensor Driver’s Heated Seat Control Module Front Passenger’s Heated Seat Control Module Climatronic Control Module Vehicle Electrical System Control Module 2 Automatic Day/Night Interior Mirror Left Washer Nozzle Heater Right Washer Nozzle Heater |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | — | Не используется |
| F8 | — | Не используется |
| F9 | — | Не используется |
| F10 | — | Не используется |
| F11 | — | Не используется |
| F12 | 10A | Driver’s Door Control Module Front Passenger’s Door Control Module |
| F13 | 10A | Light Switch 16-Pin Connector — Data Link Connector Rain/Light Recognition Sensor |
| F14 | 10A | Climatronic Control Module A/C Control Module Selector Lever Sensors Control Module Auxiliary Engine Coolant Heating RF Receiver |
| F15 | 7.5A | Vehicle Electrical System Control Module |
| F16 | — | Не используется |
| F17 | 5A | Alarm Horn Radar Interior Monitoring Control Module 1 Radar Interior Monitoring Control Module 2 Vehicle Inclination Sensor — Alarm Horn Relay (Only applicable to US/CDN) |
| F18 | — | Не используется |
| F19 | 7.5A | Door Closing Assist Control Module |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | 40A | Fresh Air Blower Control Module |
| F23 | 30A | Driver’s Door Control Module Front Passenger’s Door Control Module |
| F24 | — | Не используется |
| F25 | 25A | Fresh Air Blower Relay |
| F26 | — | Не используется |
| F27 | 15A | Fuel Pump (FP) Control Module Fuel Pump (FP) Relay Auxiliary Fuel Pump Relay |
| F28 | — | Не используется |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | — | Не используется |
| F32 | 30A | Left Rear Door Control Module Right Rear Door Control Module |
| F33 | — | Не используется |
| F34 | 15A | Driver’s Seat Lumbar Support Adjustment Switch Front Passenger’s Seat Lumbar Support Adjustment Switch |
| F35 | 10A | Electronic Damping Control Module |
| F36 | 20A | Headlamp Washer Relay Headlamp Washer Pump |
| F37 | 30A | Front Heated Seats Control Module |
| F38 | 20A | Comfort System Central Control Module |
| F39 | — | Не используется |
| F40 | 40A | A/C Control Module Auxiliary Heater Operation Relay |
| F41 | 15A | Windshield Washer Pump |
| F42 | 15A | Blocking Diode 2 Cigarette Lighter 12V Socket |
| F43 | 15A | Towing Recognition Control Module |
| F44 | 20A | Towing Recognition Control Module |
| F45 | 15A | Towing Recognition Control Module |
| F46 | — | Не используется |
| F47 | — | Не используется |
| F48 | — | Не используется |
| F49 | — | Не используется |
Реле под панелью приборов
| № | Ампер | Функция |
|---|---|---|
| B1 | Реле питания 2 (клемма 15) | |
| B2 | — | |
| B3 | — | |
| B4 | Реле питания 2 (клемма 30) | |
| B5 | Реле заднего стеклоочистителя | |
| B6 | Реле двухтонового сигнала | |
| B7 | Реле насоса омывателя 1 | |
| B8 | Реле насоса омывателя 2 | |
| B9 | Реле снижения нагрузки | |
| A | 20A CB | С мая 2006 по май 2008: Автомат предохранителя моторного отсека кабриолета С мая 2008: Автомат предохранителя люка в крыше |
| B | 20A CB | Автомат предохранителя регулировки сиденья водителя 1 |
| 1 | Реле работы вспомогательного обогревателя / Реле сигнала тревоги (только для US/CDN, с ноября 2006) | |
| 2 | Реле вентилятора свежего воздуха (только дополнительный водяной обогреватель) | |
| 3 | Реле питания (клемма 50) / Реле омывателя фар | |
| 4 | Реле омывателя фар / Реле топливного насоса (FP) | |
| 5 | Реле топливного насоса (FP) / Реле питания (клемма 50) |
Расположение блока предохранителей
Сдвиньте кнопки разблокировки в направлении стрелок, чтобы разблокировать крышку блока предохранителей. Снимите крышку вверх.
Схема блока предохранителей (Версия 1, Низкая)
Назначение предохранителей в моторном отсеке (Версия 1, Низкая)
| № | Ампер | Функция/Компонент |
|---|---|---|
| F1 | 20A | С января 2006 по май 2006: Comfort System Central Control Module |
| F2 | 5A | С января 2006 по май 2008: Steering Column Electronic Systems Control Module |
| F3 | 5A | Vehicle Electrical System Control Module |
| F4 | 20A/30A | ABS Control Module |
| F5 | 15A | Direct Shift Gearbox (DSG) Mechatronic |
| F6 | 5A | Instrument Cluster Control Module Steering Column Electronic Systems Control Module (from May 2008) |
| F7 | 15A/40A | С января 2006 по май 2006: Special Purpose Vehicle Control Module С мая 2008: Power Supply Relay 2 (terminal 15) |
| F8 | 15A | Radio/Navigation Display Control Module TV/Radio/Navigation Display/Control Module Radio Digital Satellite Radio Tuner |
| F9 | 5A | Telephone Transceiver |
| F10 | 5A/10A | Motronic Engine Control Module (ECM) Power Supply Relay (только модели с бензиновым двигателем, не для кода двигателя BLF) Engine Control Module (ECM) Transmission Control Module (TCM) (С января 2006 по май 2006: ) |
| F11 | 20A | Auxiliary Heater Control Module |
| F12 | 5A | Data Bus On Board Diagnostic Interface |
| F13 | 30A/25A/15A | Engine Control Module (ECM) |
| F14 | 20A | Ignition Coil Ignition Coil 1-4 with Power Output Stage |
| F15 | 10A/5A | Heated Oxygen Sensor (HO2S) (BVY) Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) (BVY) Oxygen Sensor (O2S) 2 Behind Three Way Catalytic Converter (TWC) (BVY) Oxygen Sensor (O2S) 3 Behind Three Way Catalytic Converter (TWC) (BVY) Fuel Pump (FP) Relay Automatic Glow Time Control Module |
| F16 | 30A | ABS Control Module |
| F17 | 15A | High Tone Horn Low Tone Horn |
| F18 | 30A | Special Purpose Vehicle Control Module Amplifier |
| F19 | 30A | Wiper Motor Control Module Windshield Wiper Motor |
| F20 | — | Не используется |
| F21 | 10A/15A/25A | Oxygen Sensor (O2S) Heater |
| F22 | 5A | Clutch Position Sensor |
| F23 | 5A/10A/15A | Secondary Air Injection (AIR) Pump Relay EGR Vacuum Regulator Solenoid Valve Wastegate Bypass Regulator Valve Exhaust Gas Recirculation (EGR) Cooler Switch-Over Valve Exhaust Gas Recirculation (EGR) Cooler Switch-Over Valve 2 Fuel Pressure Regulator Valve |
| F24 | 10A | С января 2006 по май 2008: Map Controlled Engine Cooling Thermostat Coolant Fan Control (FC) Control Module EGR Vacuum Regulator Solenoid Valve Evaporative Emission (EVAP) Canister Purge Regulator Valve 1 Intake Manifold Tuning (IMT) Valve Camshaft Adjustment Valve 1 Intake Manifold Runner Control (IMRC) Valve Ignition Coil Power Output Stage С мая 2008: Coolant Fan Control (FC) Control Module |
| F25 | 40A | С января 2006 по май 2008: Vehicle Electrical System Control Module (T11b/1) Terminal 30 — R С мая 2008: ABS Control Module |
| F26 | 40A | Vehicle Electrical System Control Module (T11 c/1) Terminal 30 — L |
| F27 | 40A/50A | Automatic Glow Time Control Module |
| F28 | 40A | С января 2006 по май 2008: Power Supply Relay 2 (terminal 15) С мая 2008: Convertible Top Control Module |
| F29 | 50A | С мая 2006: Convertible Top Control Module (С мая 2006 по май 2008) Left Rear Door Control Module Right Rear Door Control Module |
| F30 | 50A | Load Reduction Relay Fuse 7 (на панели предохранителей C) Fuse 8 (на панели предохранителей C) Fuse 28 (на панели предохранителей C) Fuse 35 (на панели предохранителей C) |
| SA1 | 150A/200A | Generator (GEN) (90A/120A) Generator (GEN) (140A) |
| SA2 | 80A | Power Steering Control Module Electro-mechanical Power Steering Motor |
| SA3 | 50A/80A | Coolant Fan Control (FC) Control Module Coolant Fan Coolant Fan 2 |
| SA4 | 40A | Специальное оборудование |
| SA5 | 80A/100A | Fuse 43 (на панели предохранителей C) Fuse 45 (на панели предохранителей C) Fuse 28 (на панели предохранителей C) Fuse 22 (на панели предохранителей C) Fuse 18 (на панели предохранителей C) Fuse 19 (на панели предохранителей C) Fuse 12 (на панели предохранителей C) Fuse Panel C |
| 508 | — | Подача на клемму 30 |
| SA6 | 80A/100A | Auxiliary Air Heater Control Module Auxiliary Air Heater Heating Element |
| SA7 | 50A/40A/30A | С января 2006 по май 2006: Trailer Handicapped equipment С мая 2006 по май 2008: Convertible Top Control Module Convertible Top Hydraulic Pump |
| A1 | Motronic Engine Control Module (ECM) Power Supply Relay | |
| A2 | Secondary Air Injection (AIR) Pump Relay Connection bridge, Automatic Glow Time Control Module, Glow Plug 1-4 |
Схема блока предохранителей (Версия 2, Высокая)
Назначение предохранителей в моторном отсеке (Версия 2, Высокая)
| № | Ампер | Функция/Компонент |
|---|---|---|
| F1 | 30A | С января 2006 по май 2006: ABS Control Module |
| F2 | 30A | ABS Control Module (клапаны) |
| F3 | 20A | Comfort System Central Control Module Transmission Control Module (TCM) |
| F4 | 5A | Vehicle Electrical System Control Module (измерительный кабель) |
| F5 | 15A | Vehicle Electrical System Control Module (сигнал) |
| F6 | 15A | Fuel Pressure Regulator Valve |
| F7 | — | Не используется |
| F8 | — | Не используется |
| F9 | 10A | Turbocharger Recirculating Valve (BPY, BWA) Evaporative Emission (EVAP) Canister Purge Regulator Valve 1 (BPY, BWA) Wastegate Bypass Regulator Valve (BPY, BWA) |
| F10 | — | Не используется |
| F11 | 10A | Oxygen Sensor (O2S) Heater |
| F12 | 10A | Oxygen Sensor (O2S) Heater 1 (за трехкомпонентным каталитическим нейтрализатором (TWC) |
| F13 | 15A | Direct Shift Gearbox (DSG) Mechatronic |
| F14 | — | Не используется |
| F15 | 10A | Coolant Pump |
| F16 | 5A | С января 2006 по май 2006: ABS Control Module С мая 2006: Steering Column Electronic Systems Control Module |
| F17 | 5A | Instrument Cluster Control Module |
| F18 | 30A | Amplifier |
| F19 | 15A | Radio Radio/Navigation Display Control Module |
| F20 | 5A | С января 2006 по май 2006: Radio/Navigation Display Control Module С мая 2006: Telephone Transceiver |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | 10A | Engine Control Module (ECM) |
| F24 | 5A | Data Bus On Board Diagnostic Interface |
| F25 | — | Не используется |
| F26 | — | Не используется |
| F27 | — | Не используется |
| F28 | 25A | Engine Control Module (ECM) |
| F29 | 5A | Auxiliary Engine Coolant (EC) Pump Relay |
| F30 | 20A | Auxiliary Heater Control Module |
| F31 | 30A | Windshield Wiper Motor |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | — | Не используется |
| F35 | — | Не используется |
| F36 | — | Не используется |
| F37 | — | Не используется |
| F38 | 10A | Coolant Fan Control (FC) Control Module Camshaft Adjustment Valve 1 |
| F39 | 5A | С января 2006 по май 2006: Brake Pedal Position Sensor С мая 2006: Clutch Position Sensor |
| F40 | 20A | Ignition Coil 1-4 with Power Output Stage |
| F41 | — | Не используется |
| F42 | 5A | С января 2006 по май 2006: Engine Component Power Supply Relay |
| F43 | 30A | С января 2006 по май 2006: Ignition Coil 1-6 with Power Output Stage |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| F47 | 40A | Vehicle Electrical System Control Module |
| F48 | 40A | Vehicle Electrical System Control Module |
| F49 | 40A | Power Supply Relay 2 (terminal 15) |
| F50 | — | Не используется |
| F51 | 40A | С января 2006 по май 2006: Secondary Air Injection (AIR) Pump Relay |
| F52 | 40A | Load Reduction Relay |
| F53 | — | Не используется |
| F54 | 40A | Driver’s Power Seat Adjustment Circuit Breaker 1 Sunroof Circuit Breaker |
| SA1 | 150A/200A | Generator (GEN) (90A/120A) Generator (GEN) |
| SA2 | 80 A | Power Steering Control Module Electro-mechanical Power Steering Motor |
| SA3 | 50A | Coolant Fan Control (FC) Control Module Coolant Fan Coolant Fan 2 |
| SA4 | 40A | Preheating Coolant, High Heat Output Relay |
| SA5 | 80A | Fuse 17 (на панели предохранителей C) Fuse 16 (на панели предохранителей C) Fuse 15 (на панели предохранителей C) Fuse 14 (на панели предохранителей C) Fuse 13 (на панели предохранителей C) Fuse 12 (на панели предохранителей C) Fuse Panel C |
| 508 | — | Подача на клемму 30 (аккумулятор в моторном отсеке) |
| SA6 | 80A | Auxiliary Air Heater Control Module Auxiliary Air Heater Heating Element |
| SA7 | 40A | Convertible Top Hydraulic Pump |
| A1 | Motronic Engine Control Module (ECM) Power Supply Relay | |
| A2 | Auxiliary Engine Coolant (EC) Pump Relay | |
| A3 | — | |
| A4 | Engine Component Power Supply Relay |
