В этой статье мы рассмотрим Volkswagen Golf шестого поколения (MK6/A6/5K), выпускавшийся с 2008 по 2013 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Golf VI GTI 2009, 2010, 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Volkswagen Golf VI GTI 2009-2013
Приборная панель

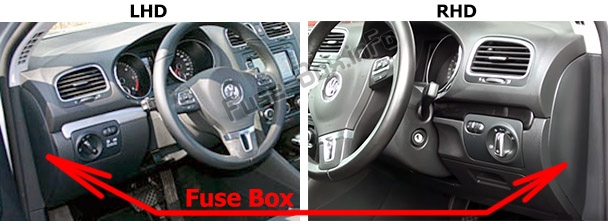

Блок предохранителей расположен за крышкой на краю приборной панели со стороны водителя.
Вставьте плоский предмет, такой как отвертка из бортового инструмента автомобиля, в отверстие и осторожно снимите крышку.
Моторный отсек
Приборная панель
Назначение предохранителей в приборной панели
| № | Номинал (А) | Электропотребители |
|---|---|---|
| 2; 43; 44; 45 |
10 15 20 15 |
Электрическая розетка для прицепа |
| 2; 4 |
10 5 |
ABS, ESP |
| 17 | 5 | Сигнализация от буксировки |
| 3 | 5 | Подушка безопасности |
| 2 | 10 | Выключатель стоп-сигнала |
| 23 | 20 | Передние электрические стеклоподъемники |
| 26 | 30 | Задние электрические стеклоподъемники |
| 22; 40 | 40 | Вентилятор |
| 25 | 25 | Обогрев заднего стекла |
| 41 | 20 | Задний стеклоочиститель |
| 17 | 10 | Мониторинг салона |
| 14 | 10 | Пульт управления кондиционером |
| 2 | 10 | Комбинированный прибор |
| 27 | 15 | Топливный насос |
| 34 | 15 | Поясничная поддержка |
| 1 | 10 | Регулировка дальности света фар |
| 13 | 10 | Датчик дождя |
| 14 | 10 | Механизм селектора автоматической коробки передач |
| 36 | 20 | Система омывателя фар |
| 33 | 20 | Сдвижная/подъемная крыша |
| 37 | 30 | Обогрев сидений |
| 42 | 30 | Розетка спереди 12В |
| 42 | 20 | Розетка в багажном отсеке 12В |
| 24 | 20 | Центральный электронный блок управления |
| 12 | 10 | Центральный замок для передних дверей |
| 15 | 20 | Центральный замок для задних дверей |
| 42 | 20 | Прикуриватель |
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | Номинал (А) | Электропотребители |
|---|---|---|
| F17 | 15 | Гудок |
| F24 | 10 | Вентилятор радиатора |
| F26; F16 | 30 | Противотуманная фара |
| F26; F16 | 30 | Задний противотуманный фонарь |
| F8 | 25/15 | Радио |
| F26 | 30 | Форсунки омывателя лобового стекла, подогреваемые |
| F26 | 30 | Левая фара |
| F16 | 30 | Правая фара |
| F18 | 30 | Аудиосистема |
| F26 | 30 | Левый габаритный огонь |
| F4; F25 | 20 / 40 | ABS, ESP |
| F26 | 30 | Левый указатель поворота |
| F16 | 30 | Правый указатель поворота |
| F16 | 30 | Стоп-сигнал, правый |
| F26 | 30 | Стоп-сигнал, левый |
| F19 | 30 | Стеклоочиститель лобового стекла |
