В этой статье мы рассмотрим восьмое поколение Volkswagen Passat (B8), которое производилось с 2014 по 2022 год. В этой статье вы найдете схемы коробки предохранителей Volkswagen Passat B8 2014, 2015, 2016, 2017, 2018 и 2019 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Volkswagen Passat B8

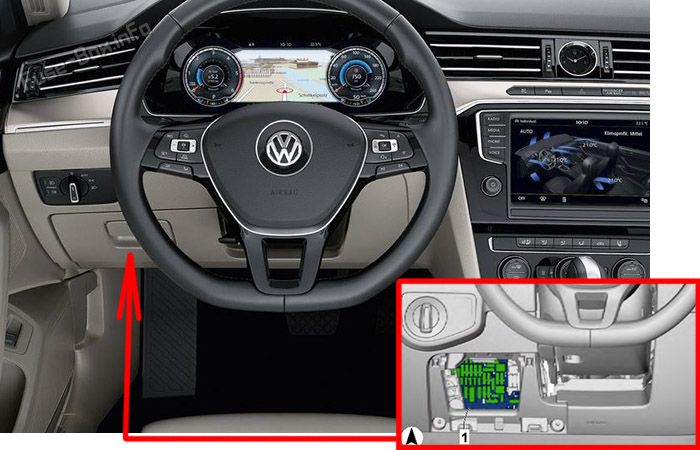

Расположение коробки предохранителей
Автомобиль с левым рулем: Коробка предохранителей расположена за крышкой на стороне водителя.
Автомобиль с правым рулем: Коробка предохранителей расположена за отделением для хранения на стороне переднего пассажира.
Схема коробки предохранителей
Назначение предохранителей в коробке предохранителей панели приборов
| № | Ампер | Функция / компонент |
|---|---|---|
| SC1 | 30 A | Блок управления нагревателем редуктора |
| SC2 | 10 A | Блок управления электроникой рулевой колонки |
| SC3 | — | — |
| SC4 | 7.5 A | Сигнал тревоги |
| SC5 | 5 A / 7.5 A | Интерфейс диагностики шины данных |
| SC6 | 5 A / 7.5 A | Датчик охранной сигнализации Селектор передач |
| SC7 | 10 A | Управление отопителем и кондиционером Селектор передач Приемник дистанционного управления для вспомогательного нагревателя охлаждающей жидкости Реле заднего стеклоочистителя Аналоговые часы Блок управления и дисплея для системы кондиционирования задней части Блок управления системой контроля давления в шинах Реле магнитной муфты |
| SC8 | 10 A / 7.5 A | Переключатель поворотных фар Кнопка электромеханического стояночного тормоза Датчик дождя и освещения Диагностическое соединение Датчик охранной сигнализации Передний внутренний свет Свет для подсветки приборной панели слева Свет для подсветки приборной панели справа Свет для контурного освещения левой передней двери Свет для контурного освещения правой передней двери Свет для контурного освещения левой задней двери Свет для контурного освещения правой задней двери Блок управления поворотными фарами и регулировкой дальнего света |
| SC9 | 1 A / 5 A / 7.5 A | Блок управления электроникой рулевой колонки |
| SC10 | 7.5 A / 10 A | Дисплейный блок для переднего информационного дисплея и блок управления устройством управления Тюнер ТВ Блок управления Head-up Display CD-проигрыватель |
| SC11 | 25 A / 40 A | Блок управления передним левым натяжителем ремня Блок управления бортовым питанием Передняя левая фара |
| SC12 | 5 A / 7.5 A / 20 A | Блок управления 1 для информационной электроники |
| SC13 | 15 A / 25 A | Блок управления электронно управляемой амортизацией Блок управления передним левым натяжителем ремня |
| SC14 | 30 A / 40 A | Блок управления вентилятором притока свежего воздуха |
| SC15 | 10 A | Блок управления электронным замком рулевой колонки |
| SC16 | 7.5 A | Двухсторонний сигнальный усилитель для мобильной телефонии/данных Отделение для хранения с интерфейсом для мобильного телефона USB-хаб Считыватель чип-карт Тюнер ТВ |
| SC17 | 5 A / 7.5 A | Вставка панели приборов Блок управления модулем экстренного вызова и коммуникационный блок Блок управления телематикой для мониторинга в реальном времени |
| SC18 | 7.5 A | Камера заднего вида Кнопка разблокировки ручки задней двери Блок управления камерой обзора сверху Задняя камера обзора сверху |
| SC19 | 7.5 A | Интерфейс для системы входа и запуска |
| SC20 | 7.5 A / 10 A | Реле для системы дозирования редуктора |
| SC21 | 15 A | Блок управления полным приводом |
| SC22 | 15 A | Блок управления детектором прицепа |
| SC23 | 40 A / 20 A | Блок управления бортовым питанием Передняя правая фара Блок управления регулировкой панорамной крыши |
| SC24 | 30 A / 40 A | Блок управления регулировкой панорамной крыши Блок управления бортовым питанием Передняя правая фара |
| SC25 | 30 A | Блок управления дверью водителя (только модели с левым рулем) Блок управления дверью переднего пассажира (только модели с правым рулем) Блок управления левой задней дверью Мотор стеклоподъемника левой задней двери |
| SC26 | 30 A | Блок управления бортовым питанием Подогрев сидений |
| SC27 | 30 A / 40 A | Блок управления цифровым звуковым пакетом Блок управления бортовым питанием |
| SC28 | 20 A / 25 A | Блок управления детектором прицепа |
| SC29 | — | — |
| SC30 | 10 A | Высоковольтная батарея 1 Разъем обслуживания для высоковольтной системы |
| SC31 | 30A / 40 A | Блок управления бортовым питанием Передняя левая фара Блок управления задней дверью |
| SC32 | 7.5 A / 10 A | Передняя камера для систем помощи водителю Блок управления адаптивным круиз-контролем Блок управления парковочной помощью Блок управления рулевым управлением для парковки Блок управления монитором слепых зон Блок управления монитором слепых зон 2 |
| SC33 | 5 A / 7.5 A | Блок управления подушками безопасности Предупреждающая лампа отключения подушки безопасности на стороне переднего пассажира |
| SC34 | 7.5 A | Кнопка электромеханического стояночного тормоза Внутреннее зеркало Реле для розеток Предупреждающая лампа защиты пешеходов Модуль переключателя 2 в центральной консоли Датчик давления в контуре хладагента Внешний датчик качества воздуха и влажности воздуха |
| SC35 | 7.5 A / 10 A | Диагностическое соединение Регулятор дальности фар и подсветки приборов Блок управления поворотными фарами и регулировкой дальнего света Передняя левая фара Мотор регулировки дальности левой фары Передняя правая фара Мотор регулировки дальности правой фары |
| SC36 | 5 A / 7.5 A | Передняя правая фара Выходной модуль 1 для правой LED-фары |
| SC37 | 5 A / 7.5 A | Передняя левая фара Выходной модуль 1 для левой LED-фары |
| SC38 | 25 A | Блок управления детектором прицепа |
| SC39 | 30 A | Блок управления дверью переднего пассажира (только модели с левым рулем) Блок управления дверью водителя (только модели с правым рулем) Блок управления правой задней дверью Мотор стеклоподъемника правой задней двери |
| SC40 | 20 A | Прикуриватель Розетка 12В Розетка 2 12В Розетка 3 12В |
| SC41 | 25 A | Блок управления передним правым натяжителем ремня |
| SC42 | 40 A | Блок управления бортовым питанием Центральный замок |
| SC43 | 30 A / 40 A | Блок управления бортовым питанием Блок управления цифровым звуковым пакетом |
| SC44 | 15 A | Блок управления детектором прицепа |
| SC45 | 15 A | Переключатель регулировки поясничной поддержки сиденья водителя Блок управления регулировкой сиденья водителя Блок управления регулировкой сиденья водителя Блок управления регулировкой переднего левого сиденья Блок управления массажем Вентилятор 1 подушки переднего левого сиденья Вентилятор 1 спинки переднего левого сиденья |
| SC46 | 30 A | Инвертор DC/AC с розеткой, 12В — 230В |
| SC47 | 15 A / 7.5 A | Мотор заднего стеклоочистителя Блок управления задней шторкой |
| SC48 | 7.5 A | Блок управления генератором звука двигателя |
| SC49 | 5 A / 7.5 A | Датчик положения сцепления Реле стартера 1 Реле стартера 2 Высоковольтная батарея 1 |
| SC50 | 40 A | Блок управления задней дверью |
| SC51 | 25 A | Блок управления и дисплея для системы кондиционирования задней части |
| SC52 | 15 A | Блок управления электронно управляемой амортизацией |
| SC53 | 30 A | Реле обогрева заднего стекла |
| R1 | Реле для системы дозирования редуктора | |
| R2 | Реле магнитной муфты | |
| R3 | — | |
| R4 | Реле питания терминала 15 | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле для розеток |
Расположение теплового предохранителя регулировки переднего пассажирского сиденья
| № | Ампер | Функция/компонент |
|---|---|---|
| A | 15 A | Блок управления регулировкой переднего правого сиденья Переключатель регулировки поясничной поддержки переднего правого сиденья Вентилятор 1 подушки переднего правого сиденья Вентилятор 1 спинки переднего правого сиденья |
| B | — |
Расположение коробки предохранителей
Схема коробки предохранителей
Назначение предохранителей в коробке предохранителей моторного отсека
| № | Ампер | Функция / компонент |
|---|---|---|
| SB1 | 25 A / 40 A | Блок управления ABS |
| SB2 | 40 A | Блок управления ABS Гидравлический насос ABS |
| SB3 | 15 A / 30 A | Блок управления двигателем/мотором |
| SB4 | 10 A / 5 A / 7.5 A | Вентилятор радиатора Датчик уровня масла и температуры масла Реле для системы дозирования редуктора Реле высокой мощности нагрева Реле низкой мощности нагрева Позиционер наддува Электромагнитный клапан угольного фильтра 1 Клапан управления выпускным распредвалом 1 Клапан управления распредвалом 1 Клапан управления давлением масла Актуатор впускного распредвала для цилиндра 2 Актуатор выпускного распредвала для цилиндра 2 Актуатор впускного распредвала для цилиндра 3 Актуатор выпускного распредвала для цилиндра 3 Клапан охлаждения топлива Переключающий клапан охладителя рециркуляции отходящих газов Электромагнитный клапан управления наддувом Клапан рециркуляции воздуха турбонаддува Блок управления рулевого управления |
| SB5 | 10 A | Регулирующий клапан давления топлива Клапан дозирования топлива Клапан управления распредвалом 1 Актуатор выпускного распредвала A для цилиндров 1-4 Актуатор выпускного распредвала B для цилиндров 1-4 Форсунки, цилиндры 1-4 Реле питания компонентов двигателя Клапан охлаждающей жидкости для коробки передач Насос охлаждающей жидкости для высоковольтной батареи Насос охлаждающей жидкости для высокотемпературного контура |
| SB6 | 5 A / 7.5 A | Выключатель стоп-сигнала |
| SB7 | 10 A / 15 A / 7.5 A | Клапан дозирования топлива Циркуляционный насос Мотор управления жалюзи радиатора Клапан охлаждающей жидкости для головки цилиндров Клапан управления давлением масла Переключающий клапан охладителя рециркуляции отходящих газов Позиционер наддува Насос охлаждающей жидкости для высокотемпературного контура Насос охлаждения наддувочного воздуха Вспомогательный насос для отопления Клапан охлаждающей жидкости для коробки передач Отсечной клапан охлаждающей жидкости Насос охлаждения масла коробки передач Регулирующий клапан давления топлива Переключающий клапан охлаждающей жидкости 2 Переключающий клапан охлаждающей жидкости 1 Насос охлаждающей жидкости для низкотемпературного контура |
| SB8 | 10 A / 15 A | Зонд лямбда 1 перед каталитическим нейтрализатором Нагреватель зонда лямбда Зонд лямбда 1 после каталитического нейтрализатора Нагреватель зонда лямбда 1 после каталитического нейтрализатора Датчик NOx |
| SB9 | 20 A / 5 A / 10 A / 7.5 A | Катушки зажигания 1-4 с выходной ступенью Нагревательный элемент для вентиля картера Блок управления автоматическим периодом свечения Датчик массы воздуха Насос охлаждения наддувочного воздуха Электромагнитный клапан угольного фильтра 1 Клапан управления выпускным распредвалом 1 Клапан управления распредвалом 1 |
| SB10 | 20 A / 10 A / 15 A | Блок управления топливным насосом |
| SB11 | 40 A | Вспомогательный воздушный нагреватель |
| SB12 | 40 A | Вспомогательный воздушный нагреватель |
| SB13 | 30 A / 15 A / 7.5 A | Мехатронный блок для двухмассовой коробки передач Двухмассовная коробка передач Вспомогательный гидравлический насос 1 для масла коробки передач Серводвигатель тормоза |
| SB14 | 40 A / 30 A | Реле подогрева лобового стекла |
| SB15 | 15 A | Реле сигнала |
| SB16 | 10 A / 20 A | Реле питания компонентов двигателя Электроника мощности и управления для электрического привода Зарядное устройство 1 для высоковольтной батареи |
| SB17 | 7.5 A | Главное реле Реле питания терминала 30 Блок управления двигателем/мотором Блок управления ABS Реле подогрева лобового стекла |
| SB18 | 5 A / 7.5 A | Блок управления монитором батареи Интерфейс диагностики шины данных |
| SB19 | 30 A | Блок управления мотором стеклоочистителя |
| SB20 | 10 A | Сигнал тревоги |
| SB21 | 30 A / 15 A | Реле подогрева лобового стекла 2 Мехатронный блок для двухмассовой коробки передач Двухмассовая коробка передач Вспомогательный гидравлический насос 1 для масла коробки передач |
| SB22 | 5 A / 7.5 A | Блок управления двигателем/мотором |
| SB23 | 30 A | Стартер |
| SB24 | 40 A | Вспомогательный воздушный нагреватель Серводвигатель тормоза |
| SB25 | — | — |
| SB26 | — | — |
| SB27 | — | — |
| SB28 | — | — |
| SB29 | — | — |
| SB30 | — | — |
| SB31 | — | — |
| SB32 | 30 A | Подогрев лобового стекла (только модели с батареей сзади) |
| SB33 | 15 A / 30 A | Мехатронный блок для двухмассовой коробки передач Двухмассовая коробка передач Аккумулятор давления тормозной системы |
| SB34 | 5 A / 30 A | Серводвигатель тормоза Подогрев лобового стекла (только модели с батареей спереди) |
| SB35 | 30 A / 7.5 A | Блок управления мотором стеклоочистителя Реле системы кондиционирования |
| SB36 | — | — |
| SB37 | 20 A | Блок управления вспомогательным нагревателем |
| SB38 | — | — |
| SA1 | 125 A / 80 A | Питание для держателя предохранителей C -SC- Предохранители на держателе C: 2, 14, 22, 31, 38, 41, 46, 51, 53 Реле для розеток Реле питания терминала 15 Вентилятор радиатора (только модели с батареей сзади) |
| SA2 | 400 A | Альтернатор |
| SA3 | 80 A | Блок управления рулевого управления (только модели с батареей спереди) |
| SA4 | 80 A | Питание для держателя предохранителей C Терминал 30 Предохранители на держателе C: 1, 3, 15, 21, 23, 28, 43, 45, 50 Блок управления рулевого управления (только модели с батареей сзади) |
| SA5 | 50 A | Вентилятор радиатора Питание для предохранителя 4 на держателе A Блок управления рулевого управления (только модели с батареей сзади) |
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле сигнала | |
| R4 | Реле высокой мощности нагрева (только модели со вспомогательным воздушным нагревателем) | |
| R5 | Главное реле (только модели с бензиновым двигателем) Реле питания терминала 30 (только модели с дизельным двигателем) |
|
| R6 | Блок управления автоматическим периодом свечения (только модели с дизельным двигателем) Блок управления индикатором недостатка охлаждающей жидкости (только модели с гибридной системой привода) |
|
| R7 | Реле низкой мощности нагрева (только модели со вспомогательным воздушным нагревателем) | |
| R8 | Реле системы кондиционирования (только модели с гибридной системой привода) Реле питания компонентов двигателя (только модели с бензиновым двигателем 1.8–2.0 л) |
|
| R9 | Реле подогрева лобового стекла 1 | |
| R10 | Реле подогрева лобового стекла 2 |
