В этой статье мы рассмотрим Volkswagen Tiguan первого поколения, выпускавшийся с 2007 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Tiguan 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Volkswagen Tiguan 2008-2017
Панель приборов

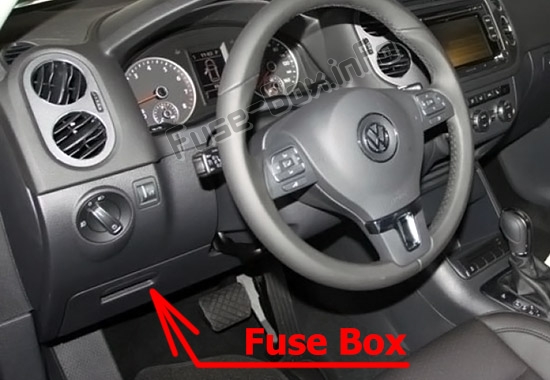

Блок предохранителей расположен за отделением для хранения под рулевым колесом.
Панель реле
Она расположена рядом с блоком предохранителей панели приборов.
Отсек двигателя
Он расположен в моторном отсеке (слева).
Блок предохранителей панели приборов
Назначение предохранителей в панели приборов
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | — | |
| 2 | — | |
| 3 | — | |
| 4 | — | |
| 5 | — | |
| 6 | — | |
| 7 | — | |
| 8 | — | |
| 9 | 5 | Модуль управления системой подушек безопасности (SRS) |
| 10 | 10 | Модуль управления полным приводом |
| 11 | 5 | Модуль управления парковочным ассистентом, модуль управления системой самостоятельной парковки |
| 12 | 10 | Модуль управления ксеноновыми фарами (Левый) |
| 13 | 5 | Система ABS/ESP, система кондиционирования, антибликовое внутреннее зеркало, подогрев форсунок омывателя лобового стекла, модуль контроля занятости сидений, модуль управления коробкой передач (TCM), лампы заднего хода, система управления двигателем |
| 14 | 10 | Модуль управления ABS, модуль управления двигателем (ECM), подогрев сидений, модуль управления электроусилителем руля, модуль управления подвеской, модуль управления прицепом, модуль управления К/В, модуль управления приборной панелью, модуль управления шлюзом CAN-шины данных |
| 15 | 10 | Вспомогательный обогреватель, диагностический разъем (DLC), модуль управления стояночным тормозом, управление двигателем, модуль управления поворотом фар |
| 16 | 10 | Модуль управления ксеноновыми фарами (Правый) |
| 17 | 5 | Приборная панель |
| 18 | 10 | Модуль управления мобильным телефоном, модуль управления мультимедиа |
| 19 | 10 | Модуль управления функциями рулевой колонки 2 |
| 20 | 5 | Модуль управления ABS, система кондиционирования, модуль управления коробкой передач (TCM) |
| 21 | 15 | Модуль управления функциями двери, левый задний, модуль управления функциями двери, правый задний, модуль управления многофункциональный 2 |
| 22 | 5 | Сигнализация, многофункциональный модуль управления 2 |
| 23 | 10 | Система ABS/ESP, система кондиционирования, диагностический разъем (DLC), модуль управления камерой заднего вида, переключатель фар |
| 24 | 10 | Модуль управления функциями двери водителя, модуль управления функциями двери пассажира |
| 25 | 20 | Модуль управления коробкой передач (TCM) |
| 26 | — | |
| 27 | — | |
| 28 | 40 | Модуль управления К/В, вспомогательный обогреватель |
| 29 | 15 | Мотор стеклоочистителя заднего стекла |
| 30 | — | |
| 31 | 20 | Вспомогательные розетки, прикуриватель |
| 32 | — | |
| 33 | — | |
| 34 | — | |
| 35 | — | |
| 36 | — | |
| 37 | — | |
| 38 | 10 | Модуль управления функциями рулевой колонки 1 |
| 39 | 20 | Омыватель фар |
| 40 | 15 | Модуль управления прицепом |
| 41 | 15 | Модуль управления прицепом |
| 42 | 20 | Модуль управления прицепом |
| 43 | 25 | Модуль управления люком в крыше |
| 44 | 25 | Модуль управления стояночным тормозом |
| 45 | 25 | Мотор вентилятора отопителя, подогрев заднего стекла |
| 46 | 30 | Модуль управления функциями двери водителя, модуль управления функциями двери пассажира |
| 47 | 30 | Модуль управления функциями двери водителя, модуль управления функциями двери правого заднего |
| 48 | 15 | Топливный насос (FP) |
| 49 | 20 | Многофункциональный модуль управления 2 |
| 50 | 25 | Модуль управления стояночным тормозом |
| 51 | 40 | Модуль управления мотором вентилятора К/В/отопителя |
| 52 | 30 | Модуль управления подогревом сидений |
| 53 | 20 30 |
Омыватель фар |
| 54 | 30 | Вспомогательные розетки |
| 55 | 15 | Регулировка поясничной поддержки |
| 56 | 15 | Модуль управления подвеской |
| 57 | 25 | Модуль управления солнцезащитной шторкой |
| 58 | 1 | Сигнальная лампа прицепа |
| 59 | 20 | Модуль управления мультимедиа |
| 60 | — |
Панель реле
| № | Описание |
|---|---|
| 1 | Реле вспомогательного обогревателя |
| 2 | Реле стартера |
| 3 | — |
| 4 | Реле вентилятора отопителя |
| 5 | Реле сигнала сигнализации / реле насоса омывателя фар |
| 6 | Реле топливного насоса (FP) |
| 7 | Реле подогревателя охлаждающей жидкости двигателя 1 |
| 8 | Реле насоса охлаждающей жидкости двигателя — некоторые модели Реле топливного насоса (FP) — некоторые модели Реле топливного насоса вспомогательного обогревателя — некоторые модели |
| 9 | Реле подогревателя охлаждающей жидкости двигателя 2 |
Отсек двигателя
Назначение предохранителей в моторном отсеке
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | — | |
| 2 | — | |
| 3 | 5 | Многофункциональный модуль управления 2 |
| 4 | 30 | Система ABS/ESP |
| 5 | — | |
| 6 | 5 | Модуль управления приборной панелью, модуль управления функциями рулевой колонки 2 |
| 7 | 40 | Основные цепи зажигания |
| 8 | 25 | Аудиосистема (ICE) |
| 8 | 25 | Преобразователь напряжения |
| 9 | 5 | Модуль управления мобильным телефоном |
| 10 | 5 10 |
Модуль управления двигателем (ECM) |
| 11 | 20 | Модуль управления вспомогательным обогревателем |
| 12 | 5 | Модуль управления шлюзом CAN-шины данных |
| 13 | 15 30 |
Модуль управления двигателем (ECM) |
| 14 | 5 | Система управления двигателем |
| 15 | 5 10 15 |
Топливный насос (FP), муфта компрессора К/В, система управления двигателем |
| 16 | 30 | Многофункциональный модуль управления 2 |
| 17 | 15 | Сигнал сигнализации |
| 18 | 30 | Аудиосистема |
| 19 | 30 | Мотор стеклоочистителя лобового стекла |
| 20 | 10 | Система управления двигателем |
| 21 | 10 20 |
Система управления двигателем, модуль управления топливным насосом (FP) |
| 22 | 5 | Переключатель положения педали сцепления (CPP) |
| 23 | 10 | Система управления двигателем |
| 24 | 10 | Модуль управления мотором вентилятора охлаждения двигателя, система управления двигателем, подогреватель охлаждающей жидкости двигателя |
| 25 | 40 | Система ABS/ESP |
| 26 | 30 | Многофункциональный модуль управления 2 |
| 27 | — | |
| 28 | 50 | Модуль управления свечами накаливания |
| 29 | 50 | Электропривод сидений |
| 30 | 50 | Цепи замка зажигания |
| Реле | ||
| 1 | Реле управления двигателем (EC) 1 (Бензин) Реле основных цепей зажигания (Дизель) | |
| 2 | Реле управления двигателем (EC) 2 (Бензин) Реле управления двигателем (EC) (Дизель) |
