В этой статье рассматривается Volkswagen Touareg второго поколения (7P), выпускавшийся с 2010 по 2018 год. Здесь вы найдёте схемы блоков предохранителей для Volkswagen Touareg 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018, узнаете о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Volkswagen Touareg 2011-2018

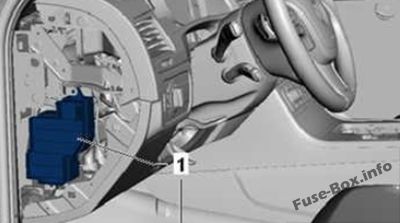

Держатель предохранителей на левой боковой кромке приборной панели
Держатель предохранителей на правой боковой кромке приборной панели
Панель реле
Расположена под приборной панелью.
Предварительный блок предохранителей под сиденьем водителя
Моторный отсек
Приборная панель, левая
Назначение предохранителей в левой части приборной панели
| № | Назначение/компонент |
|---|---|
| F1 | (25A) Модуль управления сиденьем |
| F2 | (30A) Модуль управления дополнительным отопителем |
| F3 | (20A) Гудок |
| F4 | (30A) Электромотор стеклоочистителя лобового стекла |
| F5 | (30A) Модуль управления люком в крыше |
| F6 | (15A) Модуль управления разблокировкой спинки заднего сиденья |
| F7 | (15A) Модуль регулировки рулевой колонки |
| F8 | (10A) |
| F9 | (5A) |
| F10 | (30A) Модуль управления жалюзи |
| F11 | (15A) Подогрев рулевого колеса |
| F12 | — |
| F13 | — |
| F14 | (30A) |
| F15 | (30A) |
| F16 | (30A) Модуль управления функциями двери, водительская |
| F17 | (10A) Сигнализация |
| F18 | (30A) |
| F19 | (10A) |
| F20 | (30A) |
| F21 | (10A) Электромотор насоса охлаждающей жидкости двигателя |
| F22 | (30A) |
| F23 | (7.5A) |
| F24 | (30A) Подогрев лобового стекла |
| F25 | (30A) Подогрев лобового стекла |
| F26 | (15A) |
| F27 | (5A) |
| F28 | (5A) Гибридная система привода |
| F29 | (5A) Актуатор управления сцеплением |
| F30 | (5A) Модуль управления гидроусилителем руля |
| F31 | — |
| F32 | (15A) Кондиционер (AC) |
| F33 | (30A) Модуль управления функциями двери, левая задняя |
| F34 | — |
| F35 | — |
| F36 | (5A) Стояночный тормоз |
| F37 | (15A) |
| F38 | (5A) Гибридная система привода |
| F39 | (30A) Актуатор управления сцеплением |
| F40 | (30A) |
| F41 | (10A) |
| F42 | (5A) Антидневное внутреннее зеркало |
| F43 | (7.5A) |
| F44 | (5A) Подогрев сидений |
| F45 | (5A) Модуль обработки изображений |
| F46 | (5A) |
| F47 | (5A) |
| F48 | (10A) |
| F49 | (7,5A) |
| F50 | (30A) Натяжители ремней безопасности |
| F51 | — |
| F52 | (15A) Электромотор заднего стеклоочистителя |
| F53 | (5A) |
| F54 | (15A) Левая фара |
| F55 | — |
| F56 | (40A) Насос компрессора подвески |
| F57 | (40A) Электромотор вентилятора AC/отопителя |
Приборная панель, правая
Назначение предохранителей в правой части приборной панели
| № | A | Назначение/компонент |
|---|---|---|
| 1 | — | Не назначено |
| 2 | 15 | Блок управления адаптивной подвеской -J197- |
| 3 | 10 | Блок управления блокировкой дифференциала моста -J647- |
| 4 | 30 | Блок управления блокировкой дифференциала моста -J647- |
| 5 | 15 | Блок управления датчиком прицепа -J345- |
| 6 | 15 | Блок управления датчиком прицепа -J345- |
| 7 | 25 | Блок управления датчиком прицепа -J345- |
| 8 | 25 | Блок управления датчиком прицепа -J345- |
| 9 | 30 | Блок управления правой задней дверью -J389- |
| 10 | — | Не назначено |
| 11 | 30 | Блок управления дверью переднего пассажира -J387- |
| 12 | — | Не назначено |
| 13 | 15 | Блок управления датчиком прицепа -J345- |
| 14 | 10 | Блок управления подушками безопасности -J234- Лампа предупреждения о деактивации подушки безопасности переднего пассажира -K145- Блок управления распознавания занятости сиденья -J706- 3 |
| 15 | 10 | Блок управления раздаточной коробкой -J646- |
| 16 | 5 | Блок управления электромеханическим стояночным тормозом -J510- Пульт управления регулировкой высоты подвески -E281- Нагревательный элемент левого форсунки омывателя -Z20- Нагревательный элемент правой форсунки омывателя -Z21- Кнопка для TCS и электронной программы стабилизации -E256- Блок управления ABS -J104- Кнопка управления спуском с горы -E618- Кнопка Auto-hold -E540- Стабилизатор напряжения -J532- |
| 17 | 15 | Правая передняя фара -MX2- |
| 18 | 30 | Воспламенитель для натяжителя ремня безопасности переднего пассажира 2 -N298- |
| 19 | 5 | Переключатель Tiptronic -F189- Многофункциональный переключатель -F125- Блок управления автоматической коробкой передач -J217- |
| 20 | 25 | Блок управления положением сиденья переднего пассажира -J720- Блок клапанов 1 в сиденье переднего пассажира -N477- Блок управления многоконтурным сиденьем переднего пассажира -J872- Блок управления вентиляцией правого переднего сиденья -J799- Кнопка регулировки наклона сиденья переднего пассажира -E334- Переключатель продольной регулировки сиденья переднего пассажира -E64- Переключатель регулировки высоты сбоку сиденья переднего пассажира -E290- Переключатель регулировки спинки сиденья переднего пассажира -E98- Переключатель регулировки поясничной поддержки сиденья переднего пассажира -E177- |
| 21 | 25 | Блок управления подогревом задних сидений -J786- Пульт управления и дисплей для задней системы кондиционирования -E265- |
| 22 | — | Не назначено |
| 23 | 25 | Блок управления задней крышкой -J605- |
| 24 | 10 | Блок управления Climatronic -J255- Пульт управления и дисплей для задней системы кондиционирования -E265- |
| 25 | 5 | Блок управления камерой кругового обзора -J928- Блок управления системой камеры заднего вида -J772- |
| 26 | 30 | Реле подогрева заднего стекла -J9- |
| 27 | 5 | Приёмник дистанционного управления для дополнительного нагревателя охлаждающей жидкости -R149- |
| 28 | 20 | Блок управления раздаточной коробкой -J646- |
| 29 | 30 | Блок управления ABS -J104- |
| 30 | 5 | Переключатель Tiptronic -F189- |
| 31 | 30 | Центральный блок управления системой комфорта -J393- |
| 32 | 30 | Задний вентилятор подачи свежего воздуха -V80- |
| 33 | 30 | Центральный блок управления системой комфорта -J393- |
| 34 | — | Не назначено |
| 35 | 5 | Блок управления системой определения местоположения транспортного средства -J895- |
| 36 | 30 | Центральный блок управления системой комфорта -J393- |
| 37 | 20 | Блок управления автоматической коробкой передач -J217- Реле гидравлического насоса коробки передач -J510- |
| 38 | 15 | Прикуриватель -U1- Розетка 12 В 2 -U18- |
| 39 | 15 | Розетка 12 В 3 -U19- Розетка 12 В 4 -U20- |
| 40 | 30 | Преобразователь DC/AC с розеткой, 12 В — 230 В -U13- |
| 41 | 10 | Соединение 2 для внешних аудиоисточников -R231- |
| 42 | 5 | Блок управления датчиком прицепа -J345- |
| 43 | 10 | Блок управления блокировкой дифференциала моста -J647- |
| 44 | 5 | Датчик качества воздуха -G238- |
| 45 | 30 | Стабилизатор напряжения -J532- 2 |
| 46 | 30 | Стабилизатор напряжения -J532- 2 |
| 47 | 10 | Блок управления 1 для информационной электроники -J794- Дисплей для переднего информационного дисплея и блок управления пультом -J685- |
| 48 | 30 | Блок управления цифровой звуковой пакетом -J525- |
| 49 | — | Не назначено |
| 50 | 5 | ТВ-тюнер -R78- Блок управления электроникой работы мобильного телефона -J412- |
| 51 | 20 | Радио -R- |
| 52 | 5 | Блок управления в приборной панели -J285- |
| 53 | 5 | DVD-чейнджер -R161- |
| 54 | 5 | Интерфейс для внешнего мультимедийного блока -R215- |
| 55 | — | Не назначено |
| 56 | 40 | Блок управления ABS -J104- |
| 57 | 40 | Блок управления электромеханическим стояночным тормозом -J540- Блок управления раздаточной коробкой -J646- |
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | A | Назначение/компонент |
|---|---|---|
| 1 | 40 | Реле стартерного мотора -J53- Реле стартерного мотора 2 -J695- Реле стартера 1-J906- Реле стартера 2 -J907- Стартер -B- |
| 2 | — | Не назначено |
| 3 | 40 | Реле насоса вторичного воздуха -J299- Электромотор насоса вторичного воздуха -V101- |
| 4 | 30 | Реле вакуумного насоса -J57- Вакуумный насос сервопривода тормозов -V469- |
| 5 | — | Не назначено |
| 6 | — | Не назначено |
| 7 | 15 / 20 | Регулирующий клапан давления топлива -N276- Дозирующий клапан топлива -N290- Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- Катушка зажигания 7 с выходным каскадом -N325- Катушка зажигания 8 с выходным каскадом -N326- |
| 8 | 10 | Насос для охладителя рециркуляции отработавших газов -V400- Насос охлаждающей жидкости низкотемпературного контура -V468- Насос циркуляции охлаждающей жидкости -V51- Насос охлаждающей жидкости -VX20- Клапан управления распредвалом 1 -N205- Клапан управления распредвалом 2 -N208- Клапан управления выпускным распредвалом 1 -N318- Клапан управления выпускным распредвалом 2 -N319- |
| 9 | 30 | Блок управления двигателем -J623- |
| 10 | 10 | Блок управления вентилятором радиатора -J293- Блок управления периодом накаливания -J179- Реле дополнительного насоса охлаждающей жидкости -J496- Выключатель стоп-сигнала -F- Переключающий клапан охладителя рециркуляции отработавших газов -N345- Обходной клапан охлаждения рециркуляции отработавших газов -N386- Клапан управления давлением масла -N428- Модуль дроссельной заслонки -J338- Термостат системы охлаждения двигателя с управлением по карте -F265- Электрогидравлический клапан правого крепления двигателя -N145- Реле насоса вторичного воздуха -J299- Диагностический насос топливной системы -V144- Реле вакуумного насоса -J57- Датчик массы воздуха -G70- Датчик температуры всасываемого воздуха -G42- Электромагнитный клапан адсорбера 1 -N80- Клапан охлаждающей жидкости для головки цилиндров -N489- |
| 11 | 5 | Датчик уровня и температуры масла -G266- Нагревательный элемент вентилятора картера -N79- Нагревательный элемент 2 вентилятора картера -N483- |
| 12 | 10 | Реле дополнительного насоса охлаждающей жидкости -J496- Реле остаточного тепла -J708- Насос циркуляции охлаждающей жидкости -V50- Клапан управления распредвалом 2 -N208- Переключающий клапан изменяемого впускного коллектора -N335- Клапан управления распредвалом 1 -N205- Электромагнитный клапан адсорбера 1 -N80- Клапан заслонок впускного коллектора -N316- Переключающий клапан -N180- Регулирующий клапан охлаждающей жидкости -N515- |
| 13 | 25 | Блок управления топливным насосом -J538- |
| 14 | 10 / 15 / 30 | Насос редуцирующего агента -V437- Обратный клапан редуцирующего агента -N473- Оценочный блок уровня редуцирующего агента -G698- Блок управления двигателем 2 -J624- Впускной клапан вторичного воздуха -N112- Впускной клапан вторичного воздуха 2 -N320- Отсечный клапан хладагента 1 для гибридной батареи -N516- Клапан управления давлением масла -N428- Регулирующий клапан давления топлива -N276- Электромагнитный клапан адсорбера 1 -N80- Клапан управления распредвалом 1 -N205- Клапан управления выпускным распредвалом 1 -N318- Переключающий клапан изменяемого впускного коллектора -N156- Клапан заслонок впускного коллектора -N316- |
| 15 | 10 | Реле питания терминала 30 -J317- Блок управления двигателем -J623- Главное реле -J271- Реле питания компонентов двигателя -J757- |
| 16 | 10 / 15 / 30 | Блок управления нагревателем редуцирующего агента -J891- Насос охлаждающей жидкости высокотемпературного контура -V467- Регулирующий клапан давления топлива -N276- Дозирующий клапан топлива -N290- Дозирующий клапан топлива 2 -N402- |
| 17 | 15 | Нагреватель зонда лямбда -Z19- Нагреватель зонда лямбда 2 -Z28- |
| 18 | 10 | Нагреватель зонда лямбда 1 после каталитического нейтрализатора -Z29- Нагреватель зонда лямбда 2 после каталитического нейтрализатора -Z30- |
| Реле | ||
| A1 | Реле свечей накаливания |
Моторный отсек 2
F1 (150A) – Электромотор вентилятора охлаждающей жидкости двигателя
F2 (100A) – Гидроусилитель руля
Панель реле 1
Панель реле 1
| № | Реле |
|---|---|
| 1 | Реле электромотора компрессора подвески |
| 2 | — |
| 3 | — |
| 4 | Реле гудка |
| 5 | — |
| 6 | — |
| 7 | Реле подогрева заднего стекла |
| 8 | — |
| 9 | — |
Панель реле 2
Панель реле 2
| № | Реле |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Реле дополнительной розетки питания |
| 4 | — |
| 5 | — |
| 6 | Реле вентилятора охлаждения блока гибридной батареи |
Предварительный блок предохранителей
Предварительный блок предохранителей под сиденьем водителя
| № | A | Назначение/компонент |
|---|---|---|
| 1 | 100 | Держатель предохранителей B -SB- (SB1 — SB6, SB7 — SB12, SB38 — SB41, SB57) |
| 2 | 50 | Блок управления адаптивной подвеской -J197- |
| 3 | 100 | Держатель предохранителей C -SC- (SCI — SC4, SC5 — SC8, SC20 — SC23, SC24 — SC26) |
| 4 | 80 | Держатель предохранителей C -SC- (SC9 — SC12, SC27 — SC30, SC37 , SC45, SC54, SC56, SC57) |
| 5 | 40 | Держатель предохранителей B -SB- (SB33 — SB36) |
| 6 | 50 | Реле для розеток питания -J807- Держатель предохранителей C -SC- (SC38 — SC40) |
| 7 | 60 | Держатель предохранителей C -SC- (SC31 — SC36) Задний вентилятор подачи свежего воздуха -V80- |
| 8 | 60 | Разъём проводки -TV15- Реле питания терминала 30 -J317- |
| 9 | 125 | Держатель предохранителей B -SB- (SB14 — SB19, SB20 — SB23, SB24, SB25, SB56) |
| 10 | 150 / 60 | Дополнительный воздушный нагревательный элемент -Z35- Реле гидравлического насоса коробки передач -J510- |
| 11 | 40 | Реле питания терминала 15 -J329- |
| 12 | 5 | Диагностика |
