Компактный семейный автомобиль Volkswagen Vento A3 (третье поколение Volkswagen Jetta) производился с 1992 по 1999 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Vento 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Volkswagen Vento / Jetta 1992-1999

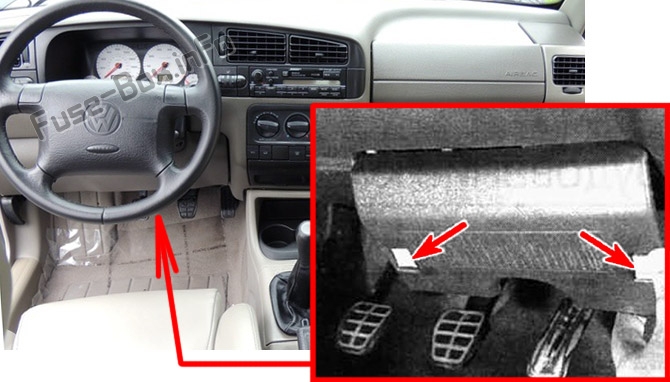

Он расположен под приборной панелью на стороне водителя. Нажмите на защелки и снимите крышку, чтобы получить доступ к предохранителям.
Назначение предохранителей и реле на панели приборов
| № | А | Описание |
|---|---|---|
| 1 | 10A | Левый блок-фара (ближний свет), регулировка дальности фар |
| 2 | 10A | Правый блок-фара (ближний свет) |
| 3 | 10A | Лампы освещения номерного знака |
| 4 | 15A | Задний стеклоочиститель / стекломойщик |
| 5 | 15A | Передний стеклоочиститель / стекломойщик, омыватель фар |
| 6 | 20A | Вентилятор отопителя |
| 7 | 10A | Габаритные огни (правые) |
| 8 | 10A | Габаритные огни (левые) |
| 9 | 20A | Обогрев заднего стекла |
| 10 | 15A | Противотуманные фары |
| 11 | 10A | Левый блок-фара (дальний свет) |
| 12 | 10A | Правый блок-фара (дальний свет) |
| 13 | 10A | Сигналы |
| 14 | 10A | Свет заднего хода, нагреватели форсунок омывателя, центральный замок, электрические зеркала, подогрев сидений, система контроля скорости, электрические стеклоподъемники |
| 15 | 10A | Спидометр, подогрев впускного коллектора |
| 16 | 15A | Подсветка приборной панели, индикатор ABS, индикатор SRS, люк, Thermotronic |
| 17 | 10A | Аварийная сигнализация, указатели поворота |
| 18 | 20A | Топливный насос, подогрев датчика кислорода |
| 19 | 30A | Вентилятор радиатора, реле кондиционера |
| 20 | 10A | Стоп-сигналы |
| 21 | 15A | Внутреннее освещение, освещение багажника, центральный замок, люк |
| 22 | 10A | Аудиосистема, прикуриватель |
| Реле | ||
| R1 | Кондиционер | |
| R2 | Задний стеклоочиститель / стекломойщик | |
| R3 | Блок управления двигателем | |
| R4 | Зажигание | |
| R5 | Не используется | |
| R6 | Указатель поворота | |
| R7 | Омыватель фар | |
| R8 | Стеклоочиститель / стекломойщик лобового стекла | |
| R9 | Ремень безопасности | |
| R10 | Противотуманная фара | |
| R11 | Сигнал | |
| R12 | Топливный насос | |
| R13 | Подогрев впускного коллектора | |
| R14 | Не используется | |
| R15 | Насос ABS | |
| R16 | Свет заднего хода (Ecomatic) | |
| R17 | Дальний свет (Ecomatic) | |
| R18 | Ближний свет (Ecomatic) | |
| R19 | Кондиционер Climatronic 2.0 / 2.8 (1993) (предохранитель 30A) | |
| R20 | Блокировка запуска | |
| R21 | Датчик кислорода | |
| R22 | Индикатор ремня безопасности | |
| R23 | Вакуумный насос (Ecomatic) | |
| R24 | Электростеклоподъемники (Тепловой предохранитель 20A) |
