В этой статье вы найдете схемы блоков предохранителей для Volkswagen Atlas 2023 и 2024, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW Atlas (2024)

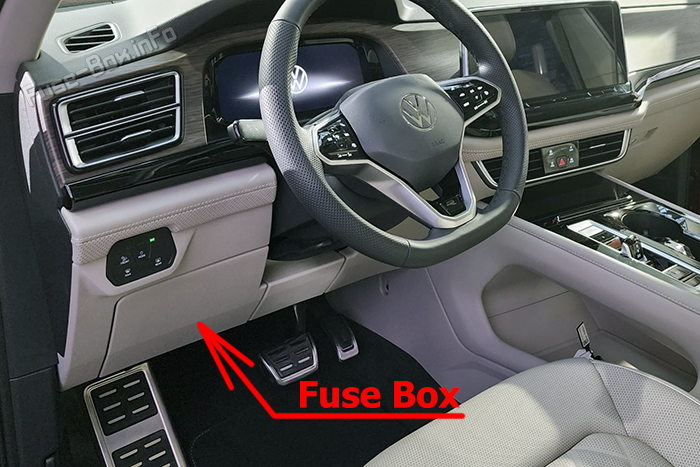

Расположение блока предохранителей
Схема блока предохранителей (Панель C)
Назначение предохранителей в панели приборов
| № | A | Функция / Компонент |
|---|---|---|
| F1 | — | — |
| F2 | 30A | Модуль управления задним вентилятором свежего воздуха |
| F3 | 25A | Модуль управления распознавания буксировки |
| F4 | — | — |
| F5 | 25A | Актуатор блокировки парковки |
| F6 | 30A | Модуль управления электрической системой автомобиля |
| F7 | 30A | Управление нагревателем и кондиционером |
| F8 | 20A | Модуль управления люком |
| F9 | 30A | Модуль управления дверью водителя Модуль управления задней левой дверью |
| F10 | — | — |
| F11 | 15A | Модуль управления распознавания буксировки |
| F12 | 40A | Модуль управления электрической системой автомобиля |
| F13 | 40A | Модуль управления электрической системой автомобиля |
| F14 | 40A | Модуль управления цифровой звуковой системой |
| F15 | — | — |
| F16 | 7.5A | Модуль управления подушками безопасности |
| F17 | — | — |
| F18 | 7.5A | Интерфейс системы доступа/запуска Модуль защиты от кражи 2 Модуль защиты от кражи 3 Модуль защиты от кражи 4 Модуль защиты от кражи 5 Модуль управления электронным замком рулевой колонки |
| F19 | 7.5A | Приборная панель Модуль управления для модуля экстренного вызова и блока связи |
| F20 | 7.5A/15A | Отсек для хранения с интерфейсом для сотового телефона USB-соединение 1 USB-зарядное гнездо 1 USB-зарядное гнездо 2 USB-зарядное гнездо левого сиденья третьего ряда |
| F21 | 7.5A | Модуль управления помощью при смене полосы Модуль управления помощью при смене полосы 2 Модуль управления открывателем задней двери Модуль управления периферийной камерой Ручка задней двери |
| F22 | — | — |
| F23 | — | — |
| F24 | 15A | Модуль управления полным приводом |
| F25 | — | — |
| F26 | 30A | Модуль управления передней пассажирской дверью Модуль управления правой задней дверью |
| F27 | — | — |
| F28 | — | — |
| F29 | 15A | Модуль управления распознавания буксировки |
| F30 | 30A | Модуль управления информационной электроникой 1 |
| F31 | 25A | Модуль управления распознавания буксировки |
| F32 | 25A | Панель управления задним кондиционером |
| F33 | — | — |
| F34 | 30A | Преобразователь с гнездом, 12В-230В |
| F35 | 40A | Модуль управления электрической системой автомобиля |
| F36 | 40A | Модуль управления вентилятором свежего воздуха |
| F37 | 30A | Модуль управления задней дверью |
| F38 | — | — |
| F39 | — | — |
| F40 | 7.5A | Сигнал тревоги |
| F41 | — | — |
| F42 | 7.5A | Механизм селектора Дисплей диапазона передач селектора |
| F43 | 10A | Датчик температуры салона автомобиля Управление нагревателем и кондиционером Модуль управления мониторингом давления в шинах Панель управления задним кондиционером Реле заднего стеклоочистителя |
| F44 | 7.5A | Кнопка стояночного тормоза Диагностическое соединение Передний модуль крыши Датчик системы охранной сигнализации Панель управления освещением Модуль переключателей в центральной части панели приборов Модуль управления поворотными фарами и регулировкой дальности фар Датчик распознавания дождя/освещения |
| F45 | 7.5A | Модуль управления электроникой рулевой колонки |
| F46 | 7.5A | Модуль управления проекцией на лобовом стекле Панель управления передним информационным дисплеем |
| F47 | — | |
| F48 | 10A/7.5A | USB-зарядное гнездо 1 USB-зарядное гнездо 2 USB-зарядное гнездо левого сиденья третьего ряда USB-зарядное гнездо в потолочной обивке |
| F49 | — | — |
| F50 | — | — |
| F51 | — | — |
| F52 | 20A | Гнездо 12 В |
| F53 | — | — |
| F54 | — | — |
| F55 | — | — |
| F56 | — | — |
| F57 | — | — |
| F58 | 7.5A | Системы помощи водителю Передняя камера Модуль управления парковочным ассистентом Модуль управления адаптивным круиз-контролем |
| F59 | 7.5A | Модуль управления звуком через кузов Автоматически затемняемое внутреннее зеркало заднего вида Датчик качества воздуха Датчик давления в контуре хладагента Реле гнезд |
| F60 | 7.5A | Диагностическое соединение |
| F61 | 7.5A | Реле стартера 1 Реле стартера 2 |
| F62 | — | — |
| F63 | — | — |
| F64 | 7.5A | Модуль управления системой обнаружения пассажира |
| F65 | — | — |
| F66 | 15A | Мотор заднего стеклоочистителя |
| F67 | 30A | Фильтр АМ-частот |
| R1 | Реле гнезд | |
| R2 | Реле питания терминала 15 | |
| R3 | Реле заднего стеклоочистителя |
Индивидуальные предохранители
| № | A | Функция / Компонент |
|---|---|---|
| A | 15A | Модуль управления регулировкой сиденья водителя (память сиденья водителя) Переключатель регулировки поясничной поддержки сиденья водителя (для автомобилей с регулировкой сиденья) Вентилятор спинки левого переднего сиденья 1 (для автомобилей с вентиляцией сидений) Вентилятор подушки левого переднего сиденья 1 (для автомобилей с вентиляцией сидений) |
| B | 15A | Панель управления регулировкой правого переднего сиденья (память сиденья водителя) Вентилятор спинки правого переднего сиденья 1 (для автомобилей с вентиляцией сидений) Вентилятор подушки правого переднего сиденья 1 (для автомобилей с вентиляцией сидений) |
| C | 30A | Электрический датчик положения тормоза прицепа (для автомобилей с фаркопом) |
Расположение блока предохранителей
Схема блока предохранителей (Панель B)
Назначение предохранителей в моторном отсеке
| № | A | Функция / Компонент |
|---|---|---|
| F1 | 100A | Модуль управления рулевым управлением |
| F2 | 7.5A | Модуль управления двигателем/мотором Модуль управления ABS |
| F3 | 20A | Реле питания компонентов двигателя |
| F4 | 15A | Левый передний фонарь |
| F5 | 15A | Правый передний фонарь |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | 15A | Реле клаксона |
| F10 | 30A | Реле мотора стеклоочистителя 1 Реле мотора стеклоочистителя 2 |
| F11 | — | — |
| F12 | 15A | Модуль управления трансмиссией |
| F13 | 25A | Модуль управления ABS |
| F14 | — | |
| F15 | 60A | Модуль управления ABS |
| F16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | — | — |
| F21 | 7.5A | Модуль управления электрической системой автомобиля |
| F22 | 30A | Стартер |
| F23 | 15A | Модуль управления электрической системой автомобиля |
| F24 | 10A | Вентилятор радиатора Реле питания компонентов двигателя Клапан продувки адсорбера EVAP 1 Клапан управления впускным коллектором Клапан регулировки распредвала 1 Клапан рециркуляции наддува турбонагнетателя Термический датчик уровня масла Клапан управления впускным коллектором Клапан регулировки давления масла Клапан управления форсунками охлаждения поршней |
| F25 | 10A | Актуаторы регулировки распредвалов 1~8 |
| F26 | 10A | Мотор жалюзи радиатора Клапан охлаждающей жидкости трансмиссии Модуль обнаружения утечек топливного бака Насос рециркуляции охлаждающей жидкости |
| F27 | 10A | Кислородный датчик 1 после каталитического нейтрализатора Кислородный датчик 1 перед каталитическим нейтрализатором |
| F28 | — | — |
| F29 | 10A | Модуль управления топливным насосом |
| F30 | — | — |
| F31 | 7.5A | Выключатель стоп-сигнала |
| F32 | — | — |
| R1 | Реле питания модуля управления двигателем Motronic | |
| R2 | — | |
| R3 | Реле клаксона | |
| R4 | Реле стартера 1 | |
| R5 | Реле стартера 2 | |
| R6 | Реле питания компонентов двигателя | |
| R7 | Реле мотора стеклоочистителя 1 | |
| R8 | Реле мотора стеклоочистителя 2 |
Панель предохранителей A
Основные предохранители расположены на аккумуляторе. Многосекционный предохранитель должен заменяться целиком.
| № | A | Функция / Компонент |
|---|---|---|
| SA1 | 400A | Генератор с регулятором напряжения |
| SA2 | — | — |
| SA3 | 100A | Вентилятор радиатора |
| SA4 | 125A | Панель предохранителей C (панель приборов): Предохранители 2, 3, 5, 6, 7, 8, 9, 11, 12, 13, 14, 16, 19, 20, 21, 24. |
| SA5 | 125A | Панель предохранителей C (панель приборов): Предохранители 26, 29, 30, 31, 32, 34, 35, 36, 37, 40, 42, 43, 44, 45, 46, 48, 52, 58, 59, 60, 61, 64, 66, 67. Реле гнезд Реле питания терминала 15 Реле заднего стеклоочистителя |
| SA6 | 150A | Панель предохранителей B (моторный отсек): Предохранители 1, 2, 3, 4, 5, 9, 10, 12, 13, 15, 21, 22, 23, 24, 25, 26, 27, 29, 31. Реле клаксона Реле питания модуля управления двигателем Motronic Реле стартера 1 Реле стартера 2 Реле питания компонентов двигателя |
