В этой статье мы рассматриваем Volkswagen Caddy четвертого поколения (Тип SB), доступный с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Volkswagen Caddy 2020, 2021, 2022 и 2023 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW Caddy 4 (2020-2023..)

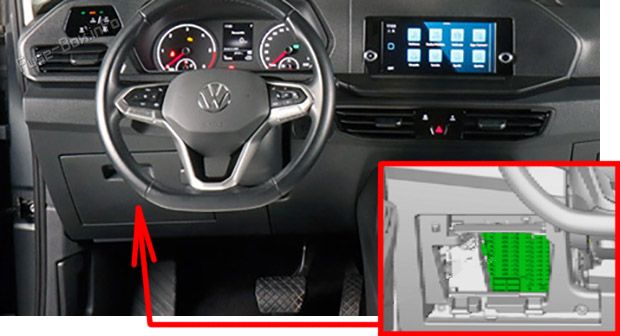

Расположение блока предохранителей
Схема блока предохранителей (Панель предохранителей C -SC-)
Назначение предохранителей в панели приборов
| № | Ампер | Функция / компонент |
|---|---|---|
| SC1 | — | — |
| SC2 | 30A | Блок управления задним вентилятором притока свежего воздуха |
| SC3 | 25A | Блок управления детектором прицепа |
| SC4 | 30A | Блок управления нагревателем редуцирующего агента (дизель) |
| SC5 | 25A | Датчик блокировки парковки |
| SC6 | 30A | Блок управления бортовым питанием |
| SC7 | 30A | Управление отопителем и кондиционером |
| SC8 | 25A | Блок управления многофункциональным устройством |
| SC9 | 30A | Блок управления дверью водителя (модели с левым рулем) Блок управления дверью переднего пассажира (модели с правым рулем) |
| SC10 | 25A | Блок управления многофункциональным устройством |
| SC11 | 15A | Блок управления детектором прицепа |
| SC12 | 40A | Блок управления бортовым питанием |
| SC13 | 40A | Блок управления бортовым питанием |
| SC14 | 40A | Преобразователь напряжения |
| SC15 | — | — |
| SC16 | 7.5A | Блок управления подушками безопасности Блок управления беспроводным подключением датчиков занятости сидений |
| SC17 | 10A | Реле системы дозирования редуцирующего агента (дизель) Дозирующий блок системы дозирования редуцирующего агента (дизель) Бак редуцирующего агента (дизель) |
| SC18 | 10A | Элемент управления замком рулевой колонки Интерфейс для системы входа и запуска Блок управления 2 для защиты от взлома Блок управления 3 для защиты от взлома Блок управления 4 для защиты от взлома Блок управления 5 для защиты от взлома |
| SC19 | 7.5A | Комбинационный прибор Интерфейс навигационной системы |
| SC20 | 7.5A | Отделение для хранения с интерфейсом для мобильного телефона Блок управления стабилизацией передачи и приема USB-соединение 1 |
| SC21 | 7.5A | Реле внутреннего освещения Блок управления монитором слепых зон Блок управления монитором слепых зон 2 Задняя камера кругового обзора |
| SC22 | — | — |
| SC23 | 15A | Контактная полоса в левом стойке B |
| SC24 | 15A | Блок управления полным приводом |
| SC25 | 25A | Блок управления многофункциональным устройством |
| SC26 | 30A | Блок управления дверью переднего пассажира |
| SC27 | 25A | Блок управления многофункциональным устройством |
| SC28 | — | — |
| SC29 | 15A | Блок управления детектором прицепа |
| SC30 | 20A | Блок управления 1 для информационной электроники |
| SC31 | 25A | Блок управления детектором прицепа |
| SC32 | 15A | Блок управления задней дверью |
| SC33 | 15A | Контактная полоса в правой стойке B |
| SC34 | — | — |
| SC35 | 40A | Блок управления бортовым питанием |
| SC36 | 40A | Блок управления вентилятором притока свежего воздуха |
| SC37 | — | — |
| SC38 | — | — |
| SC39 | — | — |
| SC40 | 7.5A | Сигнал тревоги |
| SC41 | 7.5A | Интерфейс диагностики шины данных |
| SC42 | 7.5A | Механизм селектора Дисплей положения селектора рычага |
| SC43 | 10A | Управление отопителем и кондиционером Датчик температуры в салоне Реле заднего стеклоочистителя Блок управления системой контроля давления в шинах Приемник дистанционного управления для дополнительного подогревателя охлаждающей жидкости |
| SC44 | 7.5A | Кнопка электромеханического стояночного тормоза Операционный блок 1 для функций водителя и удобства Операционный блок освещения Датчик охранной сигнализации Датчик влажности, дождя и света Переднее внутреннее освещение |
| SC45 | 7.5A | Блок управления электроникой рулевой колонки |
| SC46 | 7.5A | Дисплейный блок для переднего информационного дисплея и блок управления операционным блоком |
| SC47 | — | — |
| SC48 | 7.5A | USB-зарядная розетка 1 |
| SC49 | — | — |
| SC50 | — | — |
| SC51 | — | — |
| SC52 | 20A | Розетка 12 В Розетка 12 В 3 Розетка 12 В 4 |
| SC53 | — | — |
| SC54 | — | — |
| SC55 | — | — |
| SC56 | — | — |
| SC57 | — | — |
| SC58 | 7.5A | Блок управления адаптивным круиз-контролем Блок управления парковочным ассистентом Передняя камера для систем помощи водителю |
| SC59 | 7.5A | Кнопка электромеханического стояночного тормоза Выключатель заднего хода Датчик давления в контуре хладагента Реле для розеток питания |
| SC60 | 7.5A | Диагностическое соединение |
| SC61 | 7.5A | Датчик положения сцепления Реле стартера 1 Реле стартера 2 |
| SC62 | — | — |
| SC63 | — | — |
| SC64 | — | — |
| SC65 | — | — |
| SC66 | 15A | Мотор заднего стеклоочистителя |
| SC67 | 30A | Обогрев заднего стекла |
| R1 | Реле для розеток питания | |
| R2 | Реле питания клеммы 15 | |
| R3 | Реле обогрева заднего стекла | |
| R4 | Реле системы дозирования редуцирующего агента (Для моделей с дизельным двигателем) | |
| R5 | — | |
| R6 | — |
Индивидуальные предохранители
| № | Ампер | Функция / компонент |
|---|---|---|
| A | 15A | Переключатель регулировки поясничной поддержки слева спереди |
| B | 15A | Переключатель регулировки поясничной поддержки справа спереди |
Для такси
| № | Ампер | Функция / компонент |
|---|---|---|
| A | — | — |
| B | — | — |
| C | — | — |
| D | 10A | Налоговый счетчик Зеркальный налоговый счетчик Двусторонняя радиосвязь |
Реле для раздвижных дверей
- Реле левой раздвижной двери -J1269-
- Держатель реле
Расположение блока предохранителей
Схема блока предохранителей (Держатель предохранителей B -SB-)
Назначение предохранителей в моторном отсеке
| № | Ампер | Функция / Компонент |
|---|---|---|
| SB1 | 400A | Блок управления рулевым управлением |
| SB2 | 7.5A | Блок управления ABS Главное реле (бензин) Реле питания клеммы 30 (дизель) Блок управления двигателем/мотором |
| SB3 | — | — |
| SB4 | 15A | Левый передний фонарь |
| SB5 | 15A | Правый передний фонарь |
| SB6 | — | — |
| SB7 | 30A | Насос охлаждения масла коробки передач |
| SB8 | 40A | Сервопривод тормоза |
| SB9 | 15A | Реле сигнала |
| SB10 | 30A | Реле мотора стеклоочистителя 1 Реле мотора стеклоочистителя 2 Мотор стеклоочистителя лобового стекла |
| SB11 | — | — |
| SB12 | 15A | Мехатронный блок для коробки передач с двойным сцеплением |
| SB13 | 25A | Блок управления ABS |
| SB14 | 20A | Блок управления дополнительным отопителем |
| SB15 | 40A | Блок управления ABS |
| SB16 | — | — |
| SB17 | 40A | Дополнительный нагревательный элемент воздуха (дизель) |
| SB18 | 40A | Дополнительный нагревательный элемент воздуха (дизель) |
| SB19 | — | — |
| SB20 | — | — |
| SB21 | 7.5A | Блок управления двигателем/мотором |
| SB22 | 30A | Стартер |
| SB23 | 15A | Блок управления двигателем/мотором |
| SB24 | 7.5A | Бензин: Датчик уровня масла и температуры масла (бензин) Электромагнитный клапан 2 адсорбера (бензин) Клапан управления распредвалом 1 (бензин) Клапан управления выпускным распредвалом 1 (бензин) Клапан управления давлением масла (бензин) Актуатор впускного распредвала для цилиндра 2 (бензин) Актуатор выпускного распредвала для цилиндра 2 (бензин) Актуатор впускного распредвала для цилиндра 3 (бензин) Актуатор выпускного распредвала для цилиндра 3 (бензин) Вентилятор радиатора (бензин) |
| SB24 | 10A | Дизель: Датчик уровня масла и температуры масла (дизель) Блок управления автоматическим периодом свечения (дизель) Блок управления нагревателем редуцирующего агента (дизель) Реле системы дозирования редуцирующего агента (дизель) Регулирующий клапан давления топлива (дизель) Вентилятор радиатора (дизель) |
| SB25 | 7.5A | Актуатор выпускного распредвала для цилиндра 2 |
| SB26 | 10A | Дизель: Нагревательный элемент для вентилятора картера (дизель) Клапан управления давлением масла (дизель) Клапан охлаждающей жидкости для головки цилиндров (дизель) Клапан управления форсунками охлаждения поршней (дизель) Насос охлаждающей жидкости для высокотемпературного контура (дизель) |
| SB26 | 10A | Бензин: Насос охлаждения наддувочного воздуха (бензин) |
| SB27 | 10A | Бензин: Зонд лямбда 1 после каталитического нейтрализатора (бензин) Зонд лямбда 1 перед каталитическим нейтрализатором (бензин) |
| SB27 | 15A | Дизель: Датчик NOx 3 (дизель) Зонд лямбда 1 перед каталитическим нейтрализатором (дизель) Датчик сажи (дизель) Блок управления датчиком NOx (дизель) Блок управления датчиком NOx 2 (дизель) |
| SB28 | 20A | Катушки зажигания 1-4 с выходным каскадом (бензин) |
| SB29 | 15A/20A | Блок управления топливным насосом (15A — бензин; 20A — дизель) |
| SB30 | — | — |
| SB31 | — | — |
| SB32 | — | — |
| R1 | Бензин: Главное реле Дизель: Реле питания клеммы 30 |
|
| R2 | Реле высокой тепловой мощности | |
| R3 | Реле сигнала | |
| R4 | Реле стартера 1 | |
| R5 | Реле стартера 2 | |
| R6 | — | |
| R8 | Реле низкой тепловой мощности (Для моделей с дополнительным нагревательным элементом воздуха) | |
| R9 | Реле обогрева лобового стекла | |
| R10 | Реле обогрева лобового стекла 2 | |
| R11 | Реле мотора стеклоочистителя 1 | |
| R12 | Реле мотора стеклоочистителя 2 |
Клеммная и распределительная коробка 1 -SX1-
| № | Ампер | Функция / компонент |
|---|---|---|
| SA1 | 150A | Держатель предохранителей B |
| SA2 | 50A/100A | Вентилятор радиатора (50A для моделей с одним вентилятором радиатора; 100A для моделей с двумя вентиляторами радиатора) |
| SA3 | 200A | — |
| 508 | — | Клеммная и распределительная коробка 2 Аккумулятор |
| SA4 | 125A | Держатель предохранителей C |
| SA5 | 125A | Держатель предохранителей C |
Клеммная и распределительная коробка 2 -SX2-
| № | Ампер | Функция / компонент |
|---|---|---|
| A | 400A | Стартер Альтернатор с регулятором напряжения |
