В этой статье мы рассмотрим Volkswagen Crafter первого поколения, выпускавшийся с 2006 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Crafter 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей VW Crafter 2007-2015

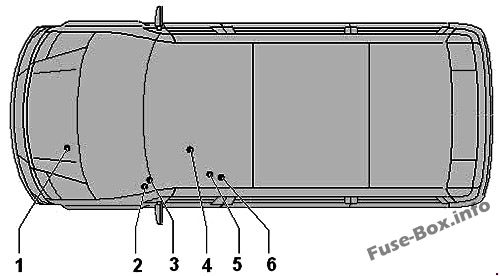

1 – Предохранитель питания терминала 30 (-S190-), в участке линии между генератором и стартером
2 – Блок предохранителей A (-SA-), на аккумуляторе
3 – Блок предохранителей B (-SB-), на левой стойке А
4 – Блок предохранителей C (-SC-), на левой стойке А
5 – Блок предохранителей D (-SD-), под сиденьем водителя
6 – Отдельные предохранители под сиденьем водителя (предохранители для специальных транспортных средств)
Предохранители на аккумуляторе
Назначение предохранителей на аккумуляторе
| № | А | Функция/компонент |
|---|---|---|
| 1 | 80 | Блок управления автоматическим периодом подогрева -J179- |
| 2 | 40 60/80 |
Блок управления вентилятором радиатора -J293- (только на моделях с системой кондиционирования) Вентилятор радиатора -V7- (только на моделях с системой кондиционирования) Правый вентилятор радиатора -V35- (только на моделях с системой кондиционирования) |
| 3 | 80 | Блок управления бортовым питанием -J519- Реле питания компонентов двигателя -J757- Блок предохранителей C -SC- SC2, SC3, SC8 — SC10, SC16 |
| 4 | 150 | Вспомогательный аккумулятор -A1- Предохранитель механизма опрокидывания -S186- (до августа 2006) Предохранитель 1 (30) -S204- (после июля 2006) Предохранитель 2 (30) -S205- (после сентября 2006) Основной предохранитель для нескольких конфигураций оборудования -S245- (до августа 2006) Блок предохранителей D -SD- SD23 — SD25, SD28 (после сентября 2006 на моделях со вторым аккумулятором) |
| 5 | 150 | Реле питания терминала 15 -J329- Реле сигнала -J413- Блок управления бортовым питанием -J519- Реле питания терминала 15 №2 -J681- Предохранитель работы Start/Stop -S349- (после ноября 2011) Блок предохранителей B -SB- SB1 — SB18 Блок предохранителей C -SC- SC4 — SC7, SC11 — SC15, SC17 — SC25 |
| 6 | — | Реле разгрузки терминала 15 -J404- Реле питания 1 -J701- (после ноября 2013) Реле разгрузки 2 для терминала 15 -J817- (только для моделей класса 3,8 т) Реле разгрузки 3 для терминала 15 -J896- (после ноября 2011) Предохранитель подогрева лобового стекла -S127- Предохранитель 1 -S131- (после ноября 2011) Предохранитель 1 (30) -S204- (до июня 2006) Блок предохранителей D -SD- SD10 — SD33, SD42 |
| 7 | 150 | Вспомогательный нагревательный элемент воздуха -Z35- |
Блок предохранителей B, на левой стойке А
Назначение предохранителей в блоке предохранителей B
| № | А | Функция/компонент |
|---|---|---|
| 1 | 25 | Блок управления дверью водителя -J386- |
| 2 | 10 | Диагностическое соединение -U31- |
| 3 | 25 | Блок управления ABS -J104- |
| 4 | 40 | Блок управления ABS -J104- |
| 5 | — | -Не используется- |
| 6 | 7.5 | Блок оценки уровня редуктора -G698- (с ноября 2008 по май 2009) Обратный клапан для редуктора -N473- (с ноября 2008 по май 2009) Насос для редукторов -V437- (с ноября 2008 по май 2009) -Не используется- (с мая 2009) Блок питания для системы дозирования редуктора -GX19- (с ноября 2013) Блок управления датчиком NOx -J583- (с ноября 2013) Реле 1 для питания -J701- (с ноября 2013) Блок управления датчиком NOx 2 -J881- (с ноября 2013) Реле для системы дозирования редуктора -J963- (с ноября 2013) Насос для редуктора -V437- (с ноября 2013) |
| 7 | 30 | Насос системы мойки фар -V11- |
| 8 | 15 | Переключатель системы вращающихся маячков и сирены -E11- (с июля 2006) Переключатель вращающихся маячков -E162- (с июля 2006) Сигнал тревоги -H12- Реле 1 системы тревоги -J460- Реле 2 системы сирены -J645- (с июля 2006) |
| 9 | 10 | Реле указателей поворота на крыше -J436- (с мая 2007) |
| 10 | 15 | Радио -R- Блок управления с дисплеем для радио и навигации -J503- |
| 11 | 7.5 | Блок управления электроникой для мобильного телефона -J412- Блок управления тахографом -J621- |
| 12 | 30 | Переключатель обогрева/мощности -E16- Реле вентилятора свежей воздуха -J13- Блок управления вентилятором свежей воздуха -J126- Вентилятор свежей воздуха -V2- |
| 13 | 7.5 | Предварительный выбор часы -E111- Приемник дистанционного управления для вспомогательного нагревателя охлаждающей жидкости -R149- |
| 14 | 30 | Операционный блок для центральной панели приборов -J819- |
| 15 | 10 | Переключатель освещения грузового отсека -E481- (до октября 2008) Не используется |
| 16 | 10 | Переключатель обогрева/мощности -E16- Модуль управления кондиционером -J301- CD-чейнджер -R41- |
| 17 | 10 | Переключатель внутреннего освещения -E599- Переключатель заднего внутреннего освещения -E6- (с ноября 2012 по май 2013) |
| 18 | — | Не используется |
Блок предохранителей C, на левой стойке А
Назначение предохранителей в блоке предохранителей C
| № | А | Функция/компонент |
|---|---|---|
| 1 | 15 | Верхний сигнал -H2- |
| 2 | 25 | Электронный замок зажигания -09- Эл. блок управления замком руля -J764- |
| 3 | 10 | Электронный замок зажигания -09- Блок управления в панели приборов -J285- Блок управления двигателем -J623- (с мая 2012) |
| 4 | 5 | Переключатель света -E1- Операционный блок для центральной панели приборов -J819- |
| 5 | 30 | Мотор стеклоочистителя лобового стекла -V- |
| 6 | 15 | Насос подачи топлива -G6- |
| 7 | 5 | Блок управления электроникой рулевой колонки -J527- |
| 8 | 20 | Блок управления двигателем -J623- |
| 9 | 20 25 |
Предохранитель 6 в блоке B -SB6- (с ноября 2008 по май 2009) Блок предохранителей D -SD- SD34 — SD36 (с мая 2009 по ноябрь 2013) |
| 10 | 10 | Датчик массы воздуха -G70- (с мая 2012) Блок оценки уровня редуктора -G698- (с мая 2012) Нагревательный элемент для вентиляции картера -N79- (с мая 2012) Регулирующий клапан давления топлива -N276- Переключающий клапан охладителя рециркуляции отработавших газов -N345- (с мая 2012) Обратный клапан для редуктора -N473- (с мая 2012) Насос охладителя рециркуляции отработавших газов -V400- (с мая 2012) Насос для редуктора -V437- (с мая 2012) |
| 11 | 15 | Реле разгрузки 2 для терминала 15 -J817- (только для моделей класса 3,8 т) Предохранитель 1 в блоке D -SD1- Предохранитель 2 в блоке D -SD2- |
| 12 | 10 | Блок управления подушками безопасности -J234- |
| 13 | 15 | Переключатель света в бардачке -E26- Прикуриватель -U1- |
| 14 | 5 | Переключатель света -E1- Блок управления в панели приборов -J285- Диагностическое соединение -U31- |
| 15 | 5 | Переключатель обогрева/мощности -E16- Регулятор дальности фар -E102- Мотор регулировки дальности левой фары -V48- Мотор регулировки дальности правой фары -V49- |
| 16 | 10 | Главный переключатель системы стоп/старт -E101- Переключатель нейтрального положения коробки передач -F365- Датчик уровня и температуры масла -G266- Реле топливного насоса -J17- Реле непрерывной циркуляции охлаждающей жидкости -J151- Блок управления автоматическим периодом подогрева -J179- Реле питания терминала 50 -J682- Реле стартера 1 -J906- (после ноября 2013) Реле стартера 2 -J907- (после ноября 2013) Электромагнитный клапан управления давлением наддува -N75- Клапан контура охлаждающей жидкости -N214- Клапан выхлопной заслонки -N220- (после ноября 2013) Клапан дозирования топлива -N290- Переключающий клапан охладителя рециркуляции отработавших газов -N345- Нагреватель зонда лямбда -Z19- |
| 17 | 10 | Блок управления подушками безопасности -J234- |
| 18 | 7.5 | Переключатель стоп-сигнала -F- (с июля 2006 по ноябрь 2011) Переключатель педали тормоза -F63- (с июля 2006 по ноябрь 2011) Реле разгрузки для терминала 15 -J404- Стабилизатор напряжения -J532- (после ноября 2011) Реле для специальных конструкций, терминал 15 -J821- (после ноября 2011) Реле разгрузки 3 для терминала 15 -J896- (с ноября 2011) |
| 19 | 7.5 | Блок управления бортовым питанием -J519- (внутренний свет) |
| 20 | 25 | Блок управления бортовым питанием -J519- |
| 21 | 5 | Датчик массы воздуха -G70- Блок управления двигателем -J623- |
| 22 | 5 | Переключатель стоп-сигнала -F- (до июня 2006) Переключатель педали тормоза -F63- (до июня 2006) Боковой датчик ускорения -G200- (с июля 2006) Продольный датчик ускорения -G251- (с июля 2006) Блок управления ABS -J104- (с июля 2006) |
| 23 | 25 | Стартер -B- Блок управления бортовым питанием -J519- |
| 24 | 10 | -Резерв Kl. 15- Блок управления регулировкой аккумулятора -J840- (с мая 2013) |
| 25 | 30 | -Розетка 12 В -U5- |
Блок предохранителей D, под сиденьем водителя (до 2011)
Назначение предохранителей в блоке предохранителей D (до мая 2011)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 5 | Операционный блок для стеклоподъемника в двери водителя -E512- Реле подогрева заднего стекла -J9- (до июня 2006) Реле 2 для подогрева заднего стекла -J868- (с июля 2006) |
| 2 | 30 | Мотор стеклоочистителя задней левой двери -V92- Мотор стеклоочистителя заднего стекла в правой двери -V93- |
| 3 | 5 | Предварительный выбор часы -E111- Переключатель нейтрального положения коробки передач -F365- Блок управления дисплеем -J146- Блок управления электроникой для мобильного телефона -J412- (до мая 2011) Камера заднего вида -R189- |
| 4 | 7.5 | Переключатель контроля рабочей скорости -E261- (с июля 2006) Переключатель предупреждения отбора мощности -F247- (с июля 2006) Реле подогрева заднего стекла -J9- (до июня 2006) Блок управления детектором прицепа -J345- Блок управления тахографом -J621- (с июля 2006) |
| 5 | 5/10 | Селектор рычага -E313- Блок управления автоматизированной механической коробкой передач -J514- |
| 6 | 5 | Блок управления регулировкой аккумулятора -J840- (до мая 2013) Нагревательный элемент для вентиляции картера -N79- |
| 7 | 10 | Нагреватель топливного фильтра -Z57- |
| 8 | 5/10 | Кнопка механизма опрокидывания -E223- Реле для специальных конструкций, терминал 15 -J821- 6-контактный разъем -T6ah- (с мая 2007) 7-контактный разъем -T7f- (Точка подключения подъемной платформы) |
| 9 | 15 | Переключатель вентилятора крыши для вентиляции грузового отсека -E534- Реле системы сирены -J408- |
| 10 | 25 | -Интерфейс для внешнего использования- |
| 11 | 15 | Реле для специальных конструкций, терминал 15 -J821- |
| 12 | 10 | Реле для специальных конструкций, терминал 61 -J822- |
| 13 | 30/10 | Блок управления вентилятором испарителя -J349- (с мая 2007 по май 2011) Реле указателей поворота на крыше -J436- (до мая 2007) |
| 14 | 20 | Блок управления детектором прицепа -J345- (до августа 2006) 9-контактный разъем -T9b- (Предварительная подготовка для крепления прицепа с сентября 2006) Розетка прицепа -U10- (с сентября 2006) |
| 15 | 25 | Блок управления детектором прицепа -J345- |
| 16 | 7.5 | Блок управления системой парковочного помощника -J446- Блок управления системой контроля давления в шинах -J502- |
| 17 | 25 | Блок управления программируемыми специальными функциями -J820- |
| 18 | 25 | Блок управления программируемыми специальными функциями -J820- |
| 19 | 5/25 | Блок управления электроникой крыши -J528- |
| 20 | 7.5/10 | Реле непрерывной циркуляции охлаждающей жидкости -J151- Реле света входа и подсветки ног -J348- (с мая 2009) |
| 21 | 15/30 | Реле подогрева заднего стекла -J9- |
| 22 | 15 | Реле подогрева заднего стекла -J9- (до июня 2006) Реле 2 для подогрева заднего стекла -J868- |
| 23 | 10/15 | Переключатель освещения грузового отсека -E481- (после ноября 2008) Розетка 12 В 2 -U18- |
| 24 | 15 | Розетка 12 В 4 -U20- |
| 25 | 15 | Розетка 12 В 3 -U19- |
| 26 | 25 | Модуль управления вспомогательным нагревателем -J364- |
| 27 | 20/25 | Модуль управления вспомогательным нагревателем -J364- Блок управления 2 для дополнительного отопления -J824- |
| 28 | 30/40 | Блок управления вентилятором испарителя -J349- (до апреля 2007) Реле гидравлического насоса коробки передач -J510- (с мая 2007) |
| 29 | 15 | Блок управления автоматизированной механической коробкой передач -J514- |
| 30 | 40 | Реле гидравлического насоса коробки передач -J510- (до апреля 2007) Блок управления регулировкой аккумулятора -J840- |
| 31 | 30/15 | Блок управления задним вентилятором свежей воздуха -J391- Блок управления левой раздвижной дверью -J558- Задний вентилятор свежей воздуха -V80- |
| 32 | 5 | Блок управления мониторингом аккумулятора -J367- |
| 33 | 15 | Блок управления правой раздвижной дверью -J731- |
| 34 | 15 | Блок управления нагревателем редуктора -J891- (с апреля 2009) |
| 35 | 15/3 | Блок управления нагревателем редуктора -J891- (с апреля 2009) |
| 36 | — | Не используется |
Блок предохранителей D, под сиденьем водителя (после 2011)
Назначение предохранителей в блоке предохранителей D (после мая 2011)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 5 | Операционный блок для стеклоподъемника в двери водителя -E512- Реле 2 подогрева заднего стекла -J868- |
| 2 | 30 | Мотор стеклоочистителя задней левой двери -V92- Мотор стеклоочистителя заднего стекла в правой двери -V93- |
| 3 | 5 | Предварительный выбор часы -E111- Переключатель нейтрального положения коробки передач -F365- Дисплей -J145- Камера заднего вида -R189- |
| 4 | 7.5 | Переключатель контроля рабочей скорости -E261- Переключатель предупреждения отбора мощности -F247- Блок управления детектором прицепа -J345- Блок управления тахографом -J621- |
| 5 | 5/10 | Селектор рычага -E313- Блок управления автоматизированной механической коробкой передач -J514- Контактный выключатель капота -F266- (с ноября 2011) |
| 6 | 5/10 | Нагревательный элемент для вентиляции картера -N79- Блок управления регулировкой аккумулятора -J840- (с мая 2011 по май 2013) |
| 7 | 10 | Нагреватель топливного фильтра -Z57- |
| 8 | 5/10 | Кнопка механизма опрокидывания -E223- Блок управления системой парковочного помощника -J446- (после мая 2013) Реле для специальных конструкций, терминал 15 -J821- (до ноября 2011) 6-контактный разъем -T6ah- 7-контактный разъем -T7f- (Точка подключения подъемной платформы) |
| 9 | 15 | Переключатель вентилятора крыши для вентиляции грузового отсека -E534- (до ноября 2011) Реле системы сирены -J408- (до ноября 2011) -не используется (на ноябрь 2011)- |
| 10 | 25 | -Интерфейс для внешнего использования- |
| 11 | 15 | Реле для специальных конструкций, терминал 15 -J821- |
| 12 | 10 | Реле для специальных конструкций, терминал 61 -J822- |
| 13 | — | Не используется |
| 14 | 20 | 9-контактный разъем -T9b- (Предварительная подготовка для крепления прицепа) Розетка прицепа -U10- |
| 15 | 25 | Блок управления детектором прицепа -J345- |
| 16 | 7.5 | Блок управления системой парковочного помощника -J446- Блок управления системой контроля давления в шинах -J502- |
| 17 | 25 | Блок управления программируемыми специальными функциями -J820- |
| 18 | 25 | Блок управления программируемыми специальными функциями -J820- |
| 19 | 5/25 | Блок управления электроникой крыши -J528- |
| 20 | 7.5/10 | Реле непрерывной циркуляции охлаждающей жидкости -J151- Реле света входа и подсветки ног -J348- |
| 21 | 30 | Реле подогрева заднего стекла -J9- |
| 22 | 15 | Реле 2 подогрева заднего стекла -J868- |
| 23 | 10/15 | Переключатель освещения грузового отсека -E481- Розетка 12 В 2 -U18- |
| 24 | 15 | Розетка 12 В 4 -U20- |
| 25 | 15 | Розетка 12 В 3 -U19- |
| 26 | 25 | Модуль управления вспомогательным нагревателем -J364- |
| 27 | 20/25 | Модуль управления вспомогательным нагревателем -J364- Блок управления 2 для дополнительного отопления -J824- |
| 28 | 40/30 | Реле гидравлического насоса коробки передач -J510- Реле стартера 1 -J906- |
| 29 | 15 | Блок управления автоматизированной механической коробкой передач -J514- |
| 30 | 5 | Блок управления регулировкой аккумулятора -J840- |
| 31 | 30/15 | Блок управления левой раздвижной дверью -J558- (с мая 2012) Блок управления задним вентилятором свежей воздуха -J391- Задний вентилятор свежей воздуха -V80- |
| 32 | 5 | Блок управления мониторингом аккумулятора -J367- |
| 33 | 15/30/7,5 | Не используется Блок управления правой раздвижной дверью -J731- (с мая 2012) Реле блокировки 1 для раздаточной коробки -J1010- (с января 2012) Реле блокировки 2 для раздаточной коробки -J1011- (с января 2012) Реле блокировки 3 для раздаточной коробки -J1012- (с января 2012) Компрессор сжатого воздуха -V534- (с января 2012) |
| 34 | 15/7.5 | Блок управления нагревателем редуктора -J891- Переключатель блокировки дифференциала раздаточной коробки -F99- (с января 2012) Переключатель блокировки дифференциала заднего моста -F100- (с января 2012) Переключатель блокировки дифференциала переднего моста -F101- (с января 2012) |
| 35 | 15/3 | Блок управления нагревателем редуктора -J891- Блок управления защитой компрессора сжатого воздуха -J1013- (с января 2012) |
| 36 | 5 | Не используется (до января 2012) Переключатель давления компрессора сжатого воздуха -F503- (с января 2012) |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 7.5/15 | Переключатель вентилятора крыши для вентиляции грузового отсека -E534- (после ноября 2011) Реле системы сирены -J408- (с ноября 2011) |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30 | Блок управления вентилятором испарителя -J349- |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | — | Не используется |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Не используется |
Отдельные предохранители под сиденьем водителя
до мая 2013
А – Предохранитель механизма опрокидывания -S186- До августа 2006
А – Предохранитель 1 (30) -S204- (Ретардер/Второй аккумулятор)
А – Предохранитель 2 (30) -S205- после сентября 2006 (Подъемная платформа/трехсторонний опрокидыватель/Ретардер)
А – Основной предохранитель для нескольких конфигураций оборудования -S245- (До августа 2006)
после мая 2013
А – Предохранитель 1 (30) -S204- (Ретардер/Второй аккумулятор)
А – Предохранитель 2 (30) -S205- (Подъемная платформа/трехсторонний опрокидыватель/Ретардер)
Предохранитель 1 -S131-
А – Предохранитель дневных ходовых огней -S220- (только Achleitner)
Б – Предохранитель 1 -S131- (Компрессор сжатого воздуха)
Предохранитель питания терминала 30 -S190-
