В этой статье мы рассмотрим Volkswagen Golf восьмого поколения (MK8), доступный с 2020 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Volkswagen Golf VIII 2020, 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей VW Golf Mk8
Расположение блока предохранителей

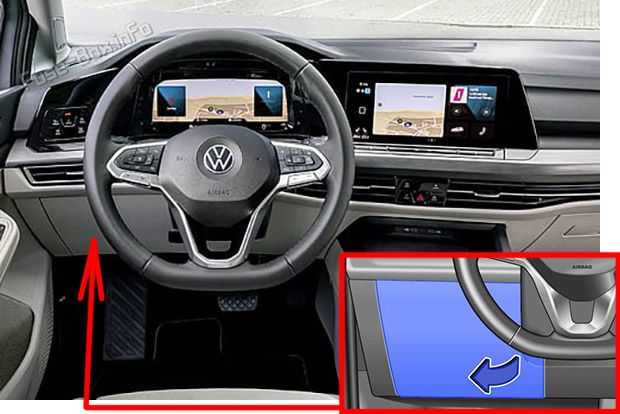

Автомобиль с левым рулем: Достаньте крышку сзади и снимите ее в направлении стрелки.
Автомобиль с правым рулем: Поднимите демпферный элемент вверх и вставьте его в отверстие кронштейна, затем вытащите его вбок (1). Поднимите защелки в направлении стрелки, одновременно открывая отделение для хранения дальше (2).
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов
| № | Ампер | Функция / компонент |
|---|---|---|
| SC1 | — | — |
| SC2 | — | — |
| SC3 | 25 A | Блок управления детектором прицепа |
| SC4 | 20 A | Блок управления нагревателем редуктора (дизель) |
| SC5 | 25 A | Актуатор блокировки парковки |
| SC6 | 30 A | Блок управления бортовым питанием Внутреннее освещение |
| SC7 | 30 A | Блок управления системой отопления и кондиционирования Подогрев сидений |
| SC8 | 20 A | Блок управления регулировкой сдвижного люка |
| SC9 | 30 A | Блок управления дверью водителя (модели с левым рулем) Блок управления дверью переднего пассажира (модели с правым рулем) Мотор стеклоподъемника задней двери водителя (модели с левым рулем) Мотор стеклоподъемника задней двери пассажира (модели с правым рулем) |
| SC10 | — | — |
| SC11 | 15 A | Блок управления детектором прицепа |
| SC12 | 40 A | Блок управления бортовым питанием Внешнее освещение (левая сторона) |
| SC13 | 40 A | Блок управления бортовым питанием Центральный замок |
| SC14 | 30 A | Блок управления цифровой звуковой системой |
| SC15 | — | — |
| SC16 | 7.5 A | Блок управления подушками безопасности |
| SC17 | 10 A | Реле системы дозирования редуктора |
| SC18 | 7.5 A | Интерфейс системы входа и запуска Внешняя дверная ручка водителя (модели с левым рулем) Внешняя дверная ручка переднего пассажира (модели с правым рулем) Блок управления 2 для защиты от взлома Блок управления 3 для защиты от взлома Блок управления 4 для защиты от взлома Блок управления 5 для защиты от взлома Блок управления электронной блокировкой рулевой колонки |
| SC19 | 7.5 A | Комбинационный прибор Блок управления модулем экстренного вызова и коммуникационный блок |
| SC20 | 7.5 A | Блок управления доступом в интернет Блок управления считывателем чип-карт (Япония) ТВ-тюнер (Япония) Кронштейн телефона Блок управления стабилизацией передачи и приема USB-соединение 1 |
| SC21 | 7.5 A | Блок управления ассистентом смены полосы Блок управления ассистентом смены полосы 2 Внешнее боковое зеркало водителя Внешнее боковое зеркало пассажира Ручка задней двери |
| SC22 | — | — |
| SC23 | — | — |
| SC24 | 15 A | Блок управления полным приводом |
| SC25 | 25 A | Ремень безопасности переднего левого сиденья (модели с левым рулем) Ремень безопасности переднего правого сиденья (модели с правым рулем) |
| SC26 | 30 A | Блок управления дверью водителя (модели с правым рулем) Блок управления дверью переднего пассажира (модели с левым рулем) Мотор стеклоподъемника задней двери водителя (модели с правым рулем) Мотор стеклоподъемника задней двери пассажира (модели с левым рулем) |
| SC27 | 25 A | Ремень безопасности переднего правого сиденья (модели с левым рулем) Ремень безопасности переднего левого сиденья (модели с правым рулем) |
| SC28 | — | — |
| SC29 | 15 A | Блок управления детектором прицепа |
| SC30 | 30 A | Блок управления 1 для информационной электроники |
| SC31 | 25 A | Блок управления детектором прицепа |
| SC32 | 25 A | Блок управления и дисплей задней системы кондиционирования Подогрев задних сидений |
| SC33 | — | — |
| SC34 | — | — |
| SC35 | 40 A | Блок управления бортовым питанием Внешнее освещение (правая сторона) |
| SC36 | 40 A | Блок управления вентилятором притока свежего воздуха |
| SC37 | — | — |
| SC38 | — | — |
| SC39 | 10 A | Блок управления электроникой рулевой колонки |
| SC40 | 7.5 A | Звуковой сигнал тревоги |
| SC41 | 7.5 A | Интерфейс диагностики шин данных |
| SC42 | 7.5 A | Механизм селектора Дисплей положения селектора |
| SC43 | 10 A | Датчик температуры в салоне автомобиля Приемник дистанционного управления для вспомогательного отопителя Блок управления системой отопления и кондиционирования Блок управления и дисплей задней системы кондиционирования Реле заднего стеклоочистителя |
| SC44 | 7.5 A | Кнопка стояночного тормоза Диагностическое соединение Передний модуль крыши Датчик охранной сигнализации Блок управления освещением Блок управления поворотным светом и регулировкой дальности фар Датчик влажности воздуха, дождя и света |
| SC45 | 7.5 A | Блок управления электроникой рулевой колонки |
| SC46 | 7.5 A | Блок управления Head-up Display Блок управления дисплеем передней информационной панели и блоком управления |
| SC47 | 10 A | Блок управления электронной регулировкой демпфирования |
| SC48 | 7.5 A | USB-зарядное гнездо 1 |
| SC49 | — | — |
| SC50 | — | — |
| SC51 | — | — |
| SC52 | 20 A | Гнездо 12 В Гнездо 12 В 3 |
| SC53 | — | — |
| SC54 | — | — |
| SC55 | — | — |
| SC56 | — | — |
| SC57 | — | — |
| SC58 | 7.5 A | Передняя камера для систем помощи водителю Блок управления парковочным ассистентом Блок управления адаптивным круиз-контролем |
| SC59 | 7.5 A | Кнопка стояночного тормоза Автоматическое антибликовое внутреннее зеркало Датчик качества воздуха Датчик давления в контуре хладагента Переключатель заднего хода Реле для розеток питания Блок управления звуком на корпус |
| SC60 | 7.5 A | Диагностическое соединение |
| SC61 | 7.5 A | Реле стартера 1 Реле стартера 2 |
| SC62 | — | — |
| SC63 | — | — |
| SC64 | — | — |
| SC65 | 10 A | Блок управления генератором звука двигателя |
| SC66 | 15 A | Мотор заднего стеклоочистителя |
| SC67 | 30 A | Реле обогрева заднего стекла |
| R1 | Реле для розеток питания | |
| R2 | Реле питания терминала 15 | |
| R3 | Реле обогрева заднего стекла | |
| R4 | Реле системы дозирования редуктора (дизель) | |
| R5 | — | |
| R6 | — |
Индивидуальные предохранители
Модели с левым рулем, с июля 2020
| № | Ампер | Функция / компонент |
|---|---|---|
| A | — | |
| B | — | |
| C | — | |
| D | — | |
| E | — | |
| F | — | |
| G | — | |
| H | — | |
| I | 15 A | Блок управления регулировкой сиденья водителя Вентилятор спинки сиденья водителя Вентилятор подушки сиденья водителя |
| J | 15 A | Вентилятор спинки сиденья переднего пассажира Вентилятор подушки сиденья переднего пассажира |
Модели с левым рулем, с февраля 2021
| № | Ампер | Функция / компонент |
|---|---|---|
| A | 15 A | Блок управления регулировкой сиденья водителя |
| B | — | — |
| C | — | — |
| D | 15 A | Вентилятор спинки сиденья водителя Вентилятор подушки сиденья водителя Блок управления регулировкой переднего левого сиденья |
| E | 15 A | Вентилятор спинки сиденья переднего пассажира Вентилятор подушки сиденья переднего пассажира Блок управления регулировкой переднего правого сиденья |
| F | — | — |
| H | — | — |
| G | 10 A | Блок управления специальным транспортным средством Диагностическое соединение 2 Точка подключения для подъемника для инвалидных колясок Точка подключения для двусторонней радиосвязи в специальном транспортном средстве Точка подключения для передней правой двери Точка подключения для передней левой двери Точка подключения для регистратора данных аварии Точка подключения для блока управления специальными сигналами |
| I | — | — |
| J | — | — |
| K | 40 A | Точка подключения для подъемника для инвалидных колясок Блок управления специальным транспортным средством |
| L | 40 A | Блок управления специальным транспортным средством Предохранитель 16 на релейном и предохранительном держателе SRSH |
| M | — | — |
| N | — | — |
| O | — | — |
| P | — | — |
Модели с правым рулем, с июля 2020
| № | Ампер | Функция / компонент |
|---|---|---|
| A | — | — |
| B | — | — |
| C | — | — |
| D | — | — |
| E | — | — |
| F | — | — |
| G | — | — |
| H | — | — |
| I | — | — |
| J | — | — |
| K | — | — |
| L | — | — |
| M | 15 A | Вентилятор спинки сиденья переднего пассажира Вентилятор подушки сиденья переднего пассажира |
| N | 15 A | Блок управления регулировкой сиденья водителя Вентилятор спинки сиденья водителя Вентилятор подушки сиденья водителя |
Расположение предохранителя для преобразователя напряжения
| № | Ампер | Функция / компонент |
|---|---|---|
| A | 125 A | Аккумулятор, 48 В Преобразователь напряжения (48 В/12В) |
Расположение блока предохранителей
Нажмите защелки в направлении стрелки, чтобы отпустить крышку блока предохранителей.
Схема блока предохранителей (Держатель предохранителей B -SB-)
Назначение предохранителей в блоке предохранителей моторного отсека
| № | Ампер | Функция / компонент |
|---|---|---|
| SB1 | 400 A | Блок управления электроусилителем руля |
| SB2 | 7.5 A | Главное реле (бензин) Реле питания терминала 30 (дизель) Блок управления двигателем/мотором Блок управления ABS |
| SB3 | 20 A | Реле питания компонентов двигателя (2.0л бензин) |
| SB3 | 7.5 A | Реле для газовых запорных клапанов (двигатель на природном газе) |
| SB4 | 15 A | Левая фара спереди |
| SB5 | 15 A | Правая фара спереди |
| SB6 | — | — |
| SB7 | 30 A | Вспомогательный гидравлический насос 1 для масла коробки передач |
| SB8 | 40 A | Сервопривод тормоза |
| SB9 | 15 A | Реле звукового сигнала |
| SB10 | 30 A | Блок управления мотором стеклоочистителя |
| SB11 | — | — |
| SB12 | 15 A / 30 A | Мехатронный блок для двухсцепной коробки передач Блок управления автоматической коробкой передач |
| SB13 | 25 A | Блок управления ABS |
| SB14 | 20 A | Блок управления вспомогательным отопителем |
| SB15 | 40 A | Блок управления ABS |
| SB16 | — | — |
| SB17 | 40 A | Вспомогательный воздушный нагревательный элемент (дизель) |
| SB18 | 40 A | Вспомогательный воздушный нагревательный элемент (дизель) |
| SB19 | — | — |
| SB20 | 15 A | Блок управления блокировкой дифференциала оси |
| SB21 | 7.5 A | Блок управления двигателем/мотором |
| SB22 | 30 A | Стартер |
| SB23 | 15 A | Блок управления двигателем/мотором |
| SB24 | 7.5 A / 10 A | Вентилятор радиатора Датчик уровня и температуры масла Электромагнитный клапан адсорбента 1 (бензин, двигатель на природном газе) Клапан управления выпускным распредвалом 1 (бензин, двигатель на природном газе) Клапан управления впускным распредвалом 1 (бензин, двигатель на природном газе) Клапан управления давлением масла (бензин, двигатель на природном газе) Клапан управления форсунками охлаждения поршней (бензин, двигатель на природном газе) Регулирующий клапан давления топлива (дизель) Реле системы дозирования редуктора (дизель) Блок управления автоматическим подогревом (дизель) Стартер-генератор (модели с системой 48 В) Актуатор впускного распредвала для цилиндра 2 (1.5л бензин) Актуатор выпускного распредвала для цилиндра 2 (1.5л бензин) Актуатор впускного распредвала для цилиндра 3 (1.5л бензин) Актуатор выпускного распредвала для цилиндра 3 (1.5л бензин) Датчик давления в газовом баке (двигатель на природном газе) Реле для газовых запорных клапанов (двигатель на природном газе) |
| SB25 | 10 A | Газовый впрысковой клапан 1 (двигатель на природном газе) Газовый впрысковой клапан 2 (двигатель на природном газе) Газовый впрысковой клапан 3 (двигатель на природном газе) Газовый впрысковой клапан 4 (двигатель на природном газе) |
| SB26 | 10 A | Нагревательный элемент для вентилятора картера (дизель) Клапан управления давлением масла (дизель) Актуатор регулировки температуры двигателя (дизель) Регулирующий клапан охлаждающей жидкости (дизель) Клапан управления форсунками охлаждения поршней (дизель) Насос циркуляции охлаждающей жидкости (2.0л бензин) Насос охлаждения наддувочного воздуха (бензин, двигатель на природном газе) Вспомогательный насос отопления (дизель) |
| SB27 | 10 A / 15 A | Датчик сажи (дизель) Зонд лямбда 1 после каталитического нейтрализатора (бензин) Зонд лямбда 1 перед каталитическим нейтрализатором (бензин) Блок управления датчиком NOx (дизель) Блок управления 2 для датчика NOx (дизель) Блок управления 3 для датчика NOx (дизель) Блок управления 1 для датчика сажи (дизель) |
| SB28 | 20 A | Катушка зажигания 1 с выходным каскадом (1.5л бензин, 1.4л бензин) Катушка зажигания 2 с выходным каскадом (1.5л бензин, 1.4л бензин) Катушка зажигания 3 с выходным каскадом (1.5л бензин, 1.4л бензин) Катушка зажигания 4 с выходным каскадом (1.5л бензин, 1.4л бензин) Электромагнитный клапан адсорбента 1 (1.4л бензин) Клапан управления впускным распредвалом 1 (1.4л бензин) Клапан управления выпускным распредвалом 1 (1.4л бензин) Клапан управления давлением масла (1.4л бензин) |
| SB29 | 15 A / 20 A | Блок управления топливным насосом |
| SB30 | — | — |
| SB31 | — | — |
| SB32 | — | — |
| R1 | Главное реле | |
| R2 | Реле высокой мощности нагрева (дизель) | |
| R3 | Реле звукового сигнала | |
| R4 | Реле стартера 1 | |
| R5 | Реле стартера 2 | |
| R6 | Реле для газовых запорных клапанов (привод на природном газе) Реле питания компонентов двигателя (2.0л бензиновый двигатель) |
|
| R7 | Блок управления автоматическим подогревом | |
| R8 | Реле низкой мощности нагрева |
Предохранители большой мощности (Держатель предохранителей A -SA-)
| № | Ампер | Функция / компонент |
|---|---|---|
| SA1 | 150 A | Держатель предохранителей B |
| SA2 | 50 A | Вентилятор радиатора |
| SA3 | — | — |
| 508 | Аккумулятор | |
| SA4 | 125 A | Держатель предохранителей C |
| SA5 | 125 A | Держатель предохранителей C |
