Батарейный электрический компактный кроссовер Volkswagen ID.4 / ID.5 доступен с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Volkswagen ID.4 и ID.5 2020, 2021 и 2022 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей VW ID.4 и VW ID.5
Расположение блока предохранителей

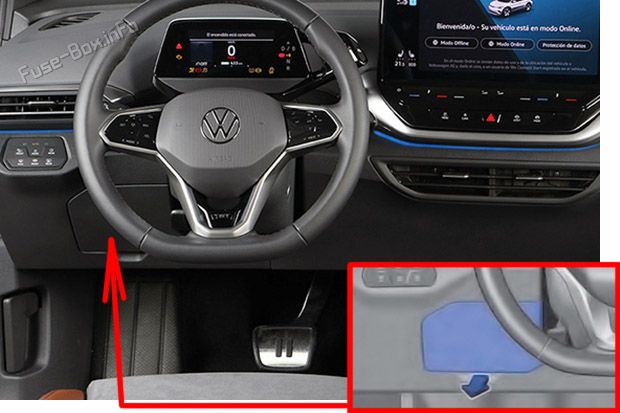

Автомобиль с левым рулем: Достаньте руку за крышку и отсоедините ее в направлении стрелки.
Автомобиль с правым рулем: Откройте бардачок и опустошите его при необходимости; достаньте руку за крышку сбоку и потяните назад (2).
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов
| № | Ампер | Функция / компонент |
|---|---|---|
| SC1 | — | — |
| SC2 | 15A | Блок управления подушками безопасности |
| SC3 | 25A | Блок управления детектором прицепа |
| SC4 | 7.5A | Передняя камера для систем помощи водителю |
| SC5 | 25A | Блок управления бортовым питанием (левый внешний свет) |
| SC6 | 30A | Блок управления бортовым питанием (внутреннее освещение) |
| SC7 | 30A | Блок управления системой обогрева и кондиционирования (подогрев сидений) |
| SC8 | 15A | Блок управления регулировкой панорамной крыши |
| SC9 | 30A | Блок управления дверью водителя (для моделей с левым рулем) Блок управления дверью переднего пассажира (для моделей с правым рулем) Блок управления задней дверью водителя (для моделей с левым рулем) Блок управления задней дверью пассажира (для моделей с правым рулем) |
| SC10 | 10A | Левый задний фонарь Центральный задний фонарь |
| SC11 | 15A | Блок управления детектором прицепа |
| SC12 | — | — |
| SC13 | 40 A | Блок управления бортовым питанием (центральный замок) |
| SC14 | 30A | Блок управления цифровой звуковой системой |
| SC15 | — | — |
| SC16 | — | — |
| SC17 | 5A | Блок управления парковочными системами Блок управления помощью при смене полосы Блок управления помощью при смене полосы 2 |
| SC18 | 5A | Блок управления электронным замком рулевой колонки Блок управления электроприводом задней двери Интерфейс для системы входа и запуска Блок управления 2 для защиты от взлома Блок управления 3 для защиты от взлома Блок управления 4 для защиты от взлома Блок управления 5 для защиты от взлома Блок управления мобильной системой авторизации входа и запуска Модуль генератора звука двигателя 2 |
| SC19 | 5A | Блок управления модулем экстренного вызова и коммуникационным блоком Блок управления с дисплеем для системы информации водителя |
| SC20 | 7.5A/10A | Кронштейн телефона Блок управления стабилизацией передачи и приема USB-соединение 1 |
| SC21 | 7.5A | Ручка задней двери Блок управления камерой кругового обзора |
| SC22 | 10A | Блок управления двигателем/мотором |
| SC23 | 5A | Блок управления доступом в интернет |
| SC24 | 10A | Правый задний фонарь Центральный задний фонарь |
| SC25 | 25A | Ремень безопасности переднего левого сиденья |
| SC26 | 30A | Блок управления дверью водителя (для моделей с правым рулем) Блок управления дверью переднего пассажира (для моделей с левым рулем) Блок управления задней дверью водителя (для моделей с правым рулем) Блок управления задней дверью пассажира (для моделей с левым рулем) |
| SC27 | 25A | Ремень безопасности переднего правого сиденья |
| SC28 | 10A | Блок управления регулировкой аккумулятора Разъем обслуживания для высоковольтной системы |
| SC29 | 15A | Блок управления детектором прицепа |
| SC30 | 25A/20A | Блок управления 1 для информационной электроники |
| SC31 | 25A | Блок управления детектором прицепа |
| SC32 | 25A | Блок управления бортовым питанием (правый внешний свет) |
| SC33 | — | — |
| SC34 | 15A | Блок управления системой обогрева и кондиционирования |
| SC35 | — | — |
| SC36 | 40A | Блок управления вентилятором притока свежего воздуха |
| SC37 | 30A | Блок управления задней дверью |
| SC38 | 7.5A | Блок управления массажем переднего левого сиденья Блок управления массажем переднего правого сиденья |
| SC39 | 15A | Блок управления электроникой рулевой колонки |
| SC40 | 7.5A/10A | Сигнал тревоги |
| SC41 | 5A | Интерфейс диагностики шины данных |
| SC42 | — | — |
| SC43 | 7.5A | Блок управления и дисплей для задней системы кондиционирования Датчик концентрации углекислого газа в салоне Датчик температуры в салоне автомобиля Реле обогрева заднего стекла |
| SC44 | 7.5A | Блок управления стеклоподъемником в двери водителя Диагностический разъем Переключатель освещения (ближний свет) Датчик дождя и освещения, Фоновая подсветка ID. Свет |
| SC45 | 5A | Блок управления электроникой рулевой колонки |
| SC46 | 7.5A/10A | Блок управления дисплеем передней информационной панели и блоком управления Блок управления Head-up Display |
| SC47 | 10A | Блок управления электронно-управляемой системой амортизации |
| SC48 | 7.5A/10A | USB-зарядное гнездо 1 |
| SC49 | — | — |
| SC50 | — | — |
| SC51 | — | — |
| SC52 | 20A | Гнездо 12 В 3 |
| SC53 | — | — |
| SC54 | — | — |
| SC55 | — | — |
| SC56 | — | — |
| SC57 | — | — |
| SC58 | 7.5A | Блок управления мобильной системой авторизации входа и запуска |
| SC59 | 7.5A | Блок управления распознаванием занятого сиденья Реле для силовых розеток Автоматическое антибликовое внутреннее зеркало |
| SC60 | 7.5A | Диагностический разъем |
| SC61 | 5A | Электроника питания и управления для электрического привода Электроника питания и управления 2 для электрического привода |
| SC62 | — | — |
| SC63 | — | — |
| SC64 | — | — |
| SC65 | — | — |
| SC66 | 15A | Мотор заднего стеклоочистителя |
| SC67 | 30A | Фильтр частотной модуляции (FM) в положительном проводе Обогрев заднего стекла |
| R1 | Реле для силовых розеток | |
| R2 | Реле питания терминала 15 | |
| R3 | Реле обогрева заднего стекла |
Индивидуальные предохранители
| № | Ампер | Функция / компонент |
|---|---|---|
| A | 30A | Потенциометр для электрических тормозов прицепа (для американских рынков) |
| B | — | — |
| C | 15A | Блок управления регулировкой сиденья водителя |
| D | 15A | Блок управления регулировкой сиденья переднего пассажира |
Расположение блока предохранителей
- Откройте капот;
- Нажмите кнопку фиксации в направлении стрелки (стрелки), чтобы разблокировать крышку блока предохранителей (1);
- Снимите крышку.
Схема блока предохранителей (панель предохранителей B -SB-)
Назначение предохранителей в блоке предохранителей переднего отсека
| № | Ампер | Функция / компонент |
|---|---|---|
| F1 | — | — |
| F2 | 7.5A | Блок управления ABS |
| F3 | 10A | Зарядное устройство 1 для высоковольтной батареи Электроника питания и управления для электрического привода Электроника питания и управления 2 для электрического привода |
| F4 | 30A | Левый передний головной фонарь |
| F5 | 30A | Правый передний головной фонарь |
| F6 | 7.5A | Блок управления адаптивным круиз-контролем |
| F7 | 30A | Передние стеклоочистители, правый |
| F8 | — | — |
| F9 | 15A | Блок управления бортовым питанием (гудок) |
| F10 | 30A | Блок управления мотором стеклоочистителя Передние стеклоочистители, левый |
| F11 | 7.5A | Реле системы кондиционирования |
| F12 | 7.5A | Модуль генератора звука двигателя 1 |
| F13 | 25A | Блок управления ABS |
| F14 | — | — |
| F15 | 40A | Блок управления ABS |
| F16 | 50A | Вентилятор радиатора |
| F17 | 40A | Обогрев лобового стекла |
| F18 | — | — |
| F19 | — | — |
| F20 | — | — |
| F21 | — | — |
| F22 | — | — |
| F23 | 10A | Блок управления двигателем/мотором |
| F24 | 5A | Вентилятор радиатора |
| F25 | 10A | Насос охлаждающей жидкости для высоковольтной батареи Элемент PTC обогревателя 3 |
| F26 | 10A | Насос охлаждающей жидкости для низкотемпературного контура Приводной мотор для жалюзи радиатора |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | — | — |
| F32 | 50A | Сервопривод тормозов |
| R1 | Главное реле | |
| R2 | Реле обогрева лобового стекла | |
| R3 | Реле гудка | |
| R4 | — | |
| R5 | — | |
| R6 | Реле системы кондиционирования |
Мощные предохранители (панель предохранителей A -SA-)
| № | Ампер | Функция / компонент |
|---|---|---|
| 508 | — | Аккумулятор |
| SA1 | 350A | Преобразователь напряжения |
| SA2 | 80A | Блок управления мониторингом аккумулятора Блок управления гидроусилителем руля |
| SA3 | 100A | Держатель предохранителей C |
| SA4 | 100A | Держатель предохранителей C |
| SA5 | — | — |
| SA6 | 125A | Держатель предохранителей B |
