Электромобиль представительского класса с кузовом лифтбек Volkswagen ID.7 доступен с 2023 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Volkswagen ID.7 2023 и 2024, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW ID.7
Расположение блока предохранителей

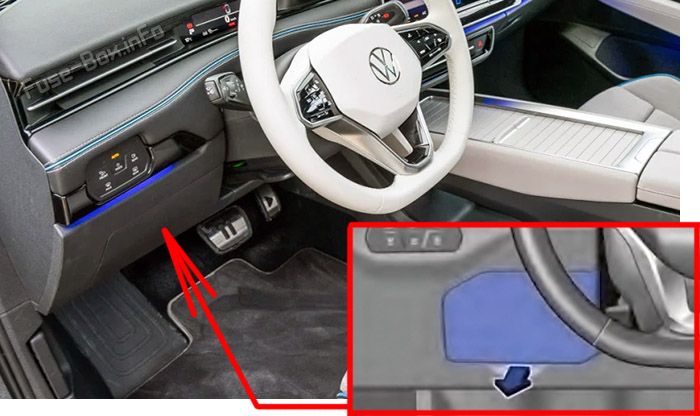

Автомобиль с левым рулем: Достаньте руку за крышку и снимите ее в направлении стрелки.
Автомобиль с правым рулем: Откройте бардачок и опустошите его при необходимости; достаньте руку за крышку сбоку и потяните ее назад (2).
Схема блока предохранителей (Панель предохранителей C -SC-)
Назначение предохранителей в блоке предохранителей панели приборов
| № | А | Функция / компонент |
|---|---|---|
| F1 | — | — |
| F2 | 15A | Блок управления подушкой безопасности |
| F3 | 25A | Блок управления детектором прицепа |
| F4 | 7.5A | Передняя камера для систем помощи водителю |
| F5 | 25A | Блок управления бортовым питанием |
| F6 | 30A | Блок управления бортовым питанием |
| F7 | 30A | Блок управления системой отопления и кондиционирования воздуха |
| F8 | 10A | Блок управления 1 для электрически регулируемого стекла Блок управления системой стеклянной крыши |
| F9 | 30A | Блок управления дверью водителя (LHD) Блок управления дверью переднего пассажира (RHD) Блок управления задней дверью водителя (LHD) Блок управления задней дверью пассажира (RHD) |
| F10 | 5A | Левый задний фонарь Центральный задний фонарь |
| F11 | 15A | Блок управления детектором прицепа |
| F12 | — | — |
| F13 | 40A | Блок управления бортовым питанием |
| F14 | 40A | Блок управления цифровой звуковой системой |
| F15 | — | — |
| F16 | — | — |
| F17 | 5A | Блок управления парковочным ассистентом Блок управления ассистентом смены полосы Блок управления ассистентом смены полосы 2 |
| F18 | 5A | Блок управления авторизацией входа и запуска Блок управления электронной блокировкой рулевой колонки Блок управления электроприводом задней двери Блок управления 2 для защиты от взлома Блок управления 3 для защиты от взлома Блок управления 4 для защиты от взлома Блок управления 5 для защиты от взлома |
| F19 | 5A | Интерфейс навигационной системы Блок управления с дисплеем для системы информации водителя |
| F20 | 7.5A | Зарядное устройство 1 для мобильных устройств Усилитель антенны для мобильного телефона USB-соединение 1 |
| F21 | 7.5A | Блок управления камерой кругового обзора |
| F22 | 5A | Блок управления двигателем/мотором |
| F23 | 5A | Блок управления доступом в интернет |
| F24 | 5A | Правый задний фонарь Центральный задний фонарь |
| F25 | 25A | Ремень безопасности переднего левого сиденья |
| F26 | 30A | Блок управления дверью водителя (RHD) Блок управления дверью переднего пассажира (LHD) Блок управления задней дверью водителя (RHD) Блок управления задней дверью пассажира (LHD) |
| F27 | 25A | Ремень безопасности переднего правого сиденья |
| F28 | 10A | Блок управления регулировкой батареи Разъем обслуживания для высоковольтной системы Кабельная катушка для соединения отключения экстренных служб |
| F29 | 15A | Блок управления детектором прицепа |
| F30 | 25A | Блок управления 1 для информационной электроники |
| F31 | 25A | Блок управления детектором прицепа |
| F32 | 25A | Блок управления бортовым питанием |
| F33 | — | — |
| F34 | 15A | Блок управления системой отопления и кондиционирования воздуха |
| F35 | 40A | Пульт управления и дисплей для задней системы кондиционирования воздуха |
| F36 | — | — |
| F37 | 30A | Блок управления задней дверью |
| F38 | 5A | Клапанный блок 1 в сиденье водителя Клапанный блок 2 в сиденье водителя Клапанный блок 1 в сиденье переднего пассажира Клапанный блок 2 в сиденье переднего пассажира |
| F39 | 10A | Блок управления электроникой рулевой колонки |
| F40 | 7.5A | Сигнал тревоги |
| F41 | 5A | Интерфейс диагностики шины данных |
| F42 | — | — |
| F43 | 1A | Пульт управления и дисплей для задней системы кондиционирования воздуха Датчик концентрации углекислого газа в салоне Датчик температуры в салоне автомобиля Реле обогрева заднего стекла |
| F44 | 7.5A | Выключатель аварийной сигнализации Датчик дождя и освещения Датчик сигнализации Центральный модуль переключателей на панели приборов Пульт управления стеклоподъемником в двери водителя Пульт управления освещением Динамическая световая полоска 3 для информации Диагностическое соединение Передний модуль крыши |
| F45 | 5A | Блок управления электроникой рулевой колонки |
| F46 | 7.5A | Дисплей для переднего информационного дисплея и блок управления пультом Блок управления Head-up Display |
| F47 | 7.5A | Блок управления электронно управляемой амортизацией |
| F48 | — | — |
| F49 | — | — |
| F50 | — | — |
| F51 | — | — |
| F52 | 15A | Розетка 12 В 3 |
| F53 | — | — |
| F54 | — | — |
| F55 | — | — |
| F56 | — | — |
| F57 | — | — |
| F58 | 7.5A | Вентилятор спинки переднего правого сиденья 1 Вентилятор подушки переднего правого сиденья 1 Вентилятор регулировки глубины переднего правого сиденья |
| F59 | 7.5A | Реле розеток питания Автоматическое антибликовое внутреннее зеркало |
| F60 | 10A | Диагностическое соединение |
| F61 | 5A | Электроника мощности и управления для электродвигателя |
| F62 | — | — |
| F63 | 7.5A | Вентилятор спинки переднего левого сиденья 1 Вентилятор подушки переднего левого сиденья 1 Вентилятор регулировки глубины переднего левого сиденья |
| F64 | — | — |
| F65 | — | — |
| F66 | — | — |
| F67 | 25A | Частотный модулятор (FM) фильтр частоты в положительном проводе |
| A | Тепловой предохранитель 1 регулировки сиденья водителя | |
| B | Тепловой предохранитель 1 регулировки сиденья переднего пассажира | |
| R1 | Реле розеток питания | |
| R2 | Реле питания напряжения терминала 15 | |
| R3 | Реле обогрева заднего стекла |
Расположение блока предохранителей
Нажмите кнопку блокировки в направлении стрелки (стрелки), чтобы разблокировать крышку блока предохранителей.
Схема блока предохранителей (Панель предохранителей B -SB-)
Назначение предохранителей в блоке предохранителей моторного отсека
| № | А | Функция / компонент |
|---|---|---|
| F1 | — | — |
| F2 | 7.5A | Блок управления ABS |
| F3 | 15A | Преобразователь напряжения Зарядное устройство 1 для высоковольтной батареи Электроника мощности и управления для электродвигателя |
| F4 | 30A | Левый передний фонарь |
| F5 | 30A | Правый передний фонарь |
| F6 | 5A | Блок управления адаптивным круиз-контролем |
| F7 | 30A | Мотор стеклоочистителя лобового стекла со стороны переднего пассажира |
| F8 | 30A | Блок управления вентилятором притока свежего воздуха |
| F9 | 15A | Сигнал или двухтональный сигнал Реле сигнала Блок управления бортовым питанием |
| F10 | 30A | Мотор стеклоочистителя лобового стекла со стороны водителя |
| F11 | 7.5A | Реле системы кондиционирования воздуха |
| F12 | 7.5A | Модуль генератора звука двигателя 1 |
| F13 | 25A | Блок управления ABS |
| F14 | — | — |
| F15 | 40A | Блок управления ABS |
| F16 | 50A | Вентилятор радиатора |
| F17 | 30A | Обогрев лобового стекла |
| F18 | 30A | Обогрев лобового стекла |
| F19 | — | — |
| F20 | — | — |
| F21 | — | — |
| F22 | — | — |
| F23 | 5A | Блок управления двигателем/мотором |
| F24 | 5A | Вентилятор радиатора |
| F25 | 15A | Насос охлаждающей жидкости для высоковольтной батареи Элемент PTC нагревателя 3 |
| F26 | 15A | Насос охлаждающей жидкости для низкотемпературного контура Приводной мотор для жалюзи радиатора |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | — | — |
| F32 | 50A | Сервопривод тормозов |
| R1 | Приводной мотор для жалюзи радиатора | |
| R2 | Приводной мотор для жалюзи радиатора | |
| R3 | Приводной мотор для жалюзи радиатора | |
| R4 | — | |
| R5 | — | |
| R6 | Приводной мотор для жалюзи радиатора |
Высоковольтные предохранители (Панель предохранителей A -SA-)
| № | А | Функция / компонент |
|---|---|---|
| 508 | — | Батарея (Резьбовое соединение (30), на E-box) |
| SA1 | 350A | Преобразователь напряжения |
| SA2 | 80A | Блок управления монитором батареи Блок управления рулевым управлением |
| SA3 | 100A | Держатель предохранителей C (Панель приборов) |
| SA4 | 100A | Держатель предохранителей C (Панель приборов) |
| SA5 | — | |
| SA6 | 125A | Держатель предохранителей B (Моторный отсек) |
