В этой статье рассматривается Volkswagen Jetta шестого поколения (A6, Typ 1B), выпускавшийся с 2010 по 2017 год. В этой статье вы найдете схемы блоков предохранителей для Volkswagen Jetta 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW Jetta 2010-2017

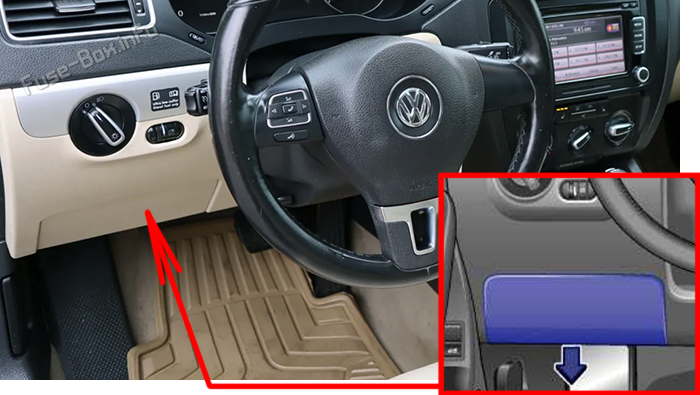

Расположение блока предохранителей
Блок предохранителей расположен за крышкой на стороне водителя. Потяните нижнюю часть крышки в направлении стрелки и снимите крышку снизу. На внутренней стороне крышки имеются пластиковые пинцеты для извлечения и установки предохранителей.
Схема блока предохранителей (-SC-)
Назначение предохранителей в панели приборов
| № | А | Назначение/Компонент |
|---|---|---|
| F1 | 10A | 2014-2017: Нагреватель левого форсунки омывателя Нагреватель правой форсунки омывателя |
| F2 | 5A/7,5A | Модуль управления электронным замком рулевой колонки |
| F3 | 10A | Модуль управления приборной панелью |
| F4 | 2A/10A | 2012-2017: Телефонный трансивер Датчик магнитного поля компаса (автомобили с Start/Stop) |
| F5 | 7.5A | 2012-2017: Лампа левого заднего противотуманного фонаря |
| F6 | 10A | Модуль управления электрикой автомобиля (T73a/66) (внутреннее освещение, только AW0) Камера заднего вида (2014-2017) |
| F7 | 5A | Реле противотуманных фар (только AW0) Переключатель регулировки подсветки приборной панели и выключателей (только AW0) Лампа номерного знака Модуль управления электрикой автомобиля (T52c/27), (только AW1) |
| F8 | 7.5A | Переключатель насоса омывателя лобового стекла и фар (только AW0) Насос омывателя лобового стекла (только AW0) Модуль управления электрикой автомобиля (T73b/61), (только AW0) |
| F8 | — | не используется (только AW1) |
| F9 | 5A/15A | Модуль управления подушкой безопасности Модуль управления подушкой безопасности Индикатор отключенной подушки безопасности переднего пассажира Модуль управления системой обнаружения пассажира |
| F10 | 10A | Правый переключатель на рулевой колонке (T10ls/3) (только AW0) |
| F11 | 10A | 2012-2017: Левая передняя фара (HID-фара) |
| F12 | 10A | 2012-2017: Правая передняя фара (HID-фара) |
| F13 | 5A | Автоматическое затемнение внутреннего зеркала заднего вида Датчик распознавания света Модуль управления парктроником Датчик качества воздуха Датчик высокого давления Модуль управления Climatronic Кнопка мониторинга давления в шинах Кнопка ASR/ESP Переключатель заднего хода Переключатель режима Start/Stop 28-контактный разъем (T28/10) Переключатель регулировки зеркал Переключатель обогрева внешних зеркал заднего вида Модуль управления компрессором кондиционера (T14hy/14) (Код двигателя CNLA) Модуль управления поворотными фарами и регулировкой диапазона освещения |
| F14 | 10A | Левый переключатель на рулевой колонке (T16ls/1) (только AW0) Модуль управления ABS T26/20 / T47/8 Переключатель освещения (T10h/4) (только AW1) Спиральная пружина подушки безопасности/возвратная пружина с контактным кольцом (T16k/14) Модуль управления топливным насосом Модуль управления распознаванием прицепа (T12a/2) Стабилизатор напряжения Инвертор с розеткой, 12V-230V (T3wr/3) Интерфейс диагностики по шине данных на борту (только AW1) Модуль управления приборной панелью Модуль управления системой датчика селектора передач Переключатель Tiptronic (T10s/9) Модуль управления рулевым управлением с электроприводом (T6z/1) Термический датчик уровня масла (T6z/4) Блок гибридной батареи (T14ax/7) (Код двигателя CNLA) Электропривод мощности и электроника управления (T28jx/56) (Код двигателя CNLA) |
| F15 | 10A | 16-контактный разъем (диагностическое соединение) Переключатель регулировки подсветки приборной панели и выключателей Регулятор регулировки диапазона освещения фар (только AW1) Реле вентилятора притока воздуха Датчик массового расхода воздуха Нагревательный элемент вентиляции картера — Модуль управления шумоподавлением Левая передняя фара Электропривод регулировки луча левой фары Правая передняя фара Электропривод регулировки луча правой фары Модуль управления электрикой автомобиля (T73a/44) |
| F16 | 10A | Реле вспомогательного насоса охлаждающей жидкости двигателя Модуль управления топливным насосом Модуль управления двигателем Кнопка электропривода (Код двигателя CNLA) |
| F17 | 10A | 2012-2017: Сигнал тревоги системы охранной сигнализации (изменение в процессе производства) Внутренний датчик системы охранной сигнализации (изменение в процессе производства) Сигнал тревоги системы охранной сигнализации (изменение в процессе производства) |
| F18 | 15A | Левая передняя фара Лампа ближнего света левой фары (автомобили с оборудованием для Китая) |
| F19 | 15A | Правая передняя фара Лампа ближнего света правой фары (автомобили с оборудованием для Китая) |
| F20 | 10A | Замок зажигания/стартера (T10/10) (только AW0) Переключатель Tiptronic Модуль управления автоматической коробкой передач Модуль управления системой датчика селектора передач Модуль управления Climatronic Радиочастотный приемник вспомогательного подогревателя охлаждающей жидкости двигателя |
| F21 | 15A/20A | 2012-2017: Модуль управления электрикой автомобиля (T73a/73), (только AW0) Реле двухтонального сигнала (только AW1) Высокотональный сигнал (только AW1) Низкотональный сигнал (только AW1) |
| F22 | 20A/10A/7.5A | Замок зажигания/стартера (только AW0) Блок преобразователя (только AW0) Датчик внутреннего мониторинга Реле сигнала тревоги Сигнал тревоги Реле двухтонального сигнала (2010-1011) |
| F23 | 10A | Модуль управления электрикой автомобиля (T73b/39) (только AW0) 16-контактный разъем (диагностическое соединение) Переключатель освещения (только AW1) Датчик распознавания дождя/света Датчик магнитного поля компаса (автомобили без Start/Stop) |
| F24 | 10A | Модуль управления электрикой автомобиля (T73a/64) (только AW0) Модуль управления доступом/запуском |
| F25 | 15A | Модуль управления автоматической коробкой передач Модуль управления системой датчика селектора передач Многофункциональный переключатель |
| F26 | 15A | Насос вакуума тормозной системы |
| F27 | 1A | 2012-2017: Спиральная пружина подушки безопасности/возвратная пружина с контактным кольцом (T16k/1) |
| F28 | 40A | Реле работы вспомогательного обогревателя |
| F29 | 1A | Модуль управления электрикой автомобиля (T73b/51) (только AW0) Замок зажигания/стартера (только AW0) Блок преобразователя (только AW0) |
| F30 | 20A | Прикуриватель Розетка 12В Розетка 12В 2 Блокирующий диод |
| F31 | 30A | Переключатель освещения (T17/1) (только AW0) |
| F32 | 20A | Переключатель освещения (T17/2) (только AW0) |
| F33 | 40A | Переключатель обогрева/мощности нагрева Реле вентилятора притока воздуха Модуль управления кондиционером Переключатель вентилятора притока воздуха |
| F34 | 15A | Лампа дальнего света левой фары (только AW0) Лампа дальнего света правой фары (только AW0) Модуль управления приборной панелью (только AW0) |
| F35 | 10A | Модуль управления электроникой рулевой колонки (только AW1) Интерфейс диагностики по шине данных на борту (только AW1) Модуль управления приборной панелью (2010-2011) Активация сигнала (2010-2012) |
| F36 | 25A | Модуль управления электрикой автомобиля (T73a/16) (только AW0) (T52b/1) (только AW1) Модуль управления электрикой автомобиля (T73a/61) (только AW0) (изменение в процессе производства) |
| F37 | 15A | Левая передняя фара Лампа дневных ходовых огней слева |
| F38 | 15A | Правая передняя фара Лампа дневных ходовых огней справа |
| F39 | 20A | Реле ближнего света |
| F40 | 15A | Модуль управления распознаванием прицепа (T12a/9) |
| F41 | 15A | Модуль управления распознаванием прицепа (T12a/12) |
| F42 | 20A | Модуль управления распознаванием прицепа (T12a/11) |
| F43 | 30A | Модуль управления дверью переднего пассажира |
| F44 | 25A/30A | Реле заднего стеклоочистителя (только AW1) Задний стеклоочиститель Модуль управления электрикой автомобиля (T73b/67) (только AW0) |
| F45 | 30A | Модуль управления дверью водителя Модуль управления дверью переднего пассажира (автомобили с оборудованием для Китая) |
| F46 | 30A | Модуль управления левой задней дверью Модуль управления правой задней дверью |
| F47 | 15A | Модуль управления топливным насосом Реле топливного насоса Реле начального впрыска топлива |
| F48 | 20A | Модуль управления электрикой автомобиля |
| F49 | 40A | Вентилятор притока воздуха Модуль управления Climatronic Модуль управления кондиционером |
| F50 | 30A | Модуль управления подогревом передних сидений |
| F51 | 20A | Модуль управления люком в крыше |
| F52 | 20A | 2010-2012: Реле двухтонального сигнала 2013-2017: Реле омывателя фар Насос омывателя фар |
| F53 | 15A | 2010-2012: Модуль управления подогревом передних сидений 2013-2017: Переключатель регулировки поясничной поддержки сиденья водителя |
| F54 | 15A | Реле противотуманных фар |
| F55 | 20A | Переключатель освещения (T17/15) (только AW0) Левый переключатель на рулевой колонке (T16ls/10) (только AW0) |
| F56 | 10A | 2013-2017: Блок гибридной батареи (T14ax/5) (Код двигателя CNLA) Электропривод мощности и электроника управления (T28jx/55) (Код двигателя CNLA) |
| F57 | 15A/25A | Радио Модуль управления дисплеем радио/навигации |
| F58 | 1A/30A | Телефонный трансивер (2010-2011) Инвертор с розеткой 12V-230V |
| F59 | 15A/30A | 2010-2012: Усилитель 2013-2017: Реле активации вентилятора (Код двигателя CNLA) Вентилятор батареи 1 (Код двигателя CNLA) |
| F60 | 30A | Модуль управления вспомогательным обогревателем |
| — | 20A | Автоматический выключатель регулировки сиденья водителя 1 (расположен над держателем реле) |
Реле
Держатель реле расположен над панелью предохранителей.
15-контактный держатель реле (2010-2011)
| № | Описание |
|---|---|
| R1 | Блок преобразователя (E-Box Low, (AWO)) |
| R2 | Реле вентилятора притока воздуха |
| R3 | Реле работы вспомогательного обогревателя -J485- (449) |
| R4 | Реле топливного насоса Реле питания компонентов двигателя Реле вспомогательного насоса охлаждающей жидкости двигателя |
| R5 | Реле ближнего света (E-Box Low, (AWO)) |
| R6 | Реле вентилятора притока воздуха |
| R7 | Реле питания клеммы 75 1 |
| R8 | Реле двухтонального сигнала Реле омывателя фар |
| R9 | Реле питания (клемма 50) -J682- (643) |
| R10 | Реле питания клеммы 15 2 -J681- (643) |
| R11 | Реле заднего стеклоочистителя -J9- (449) |
| R12 | Реле топливного насоса 2 Реле терморезистора Реле холодного пуска инжектора Реле начального впрыска топлива |
| R13 | Реле питания (клемма 50) |
| R14 | Реле питания клеммы 15 |
| R15 | Реле противотуманных фар |
12-контактный держатель реле (2012-2017)
| № | Описание |
|---|---|
| R1 | Реле двухтонального сигнала Реле сигнала тревоги (США и Мексика, E-Box Low) Реле омывателя фар |
| R2 | Реле питания (клемма 50) Реле стартера 2 Реле открытия окна водителя (E-Box high, с 2013) Реле закрытия окна водителя (E-Box high, с 2013) |
| R3 | Реле холодного пуска инжектора (с 2013) Реле насоса вторичной подачи воздуха (CNLA) Реле топливного насоса 2 Реле открытия окна переднего пассажира (E-Box high, с 2013) Реле терморезистора Реле закрытия окна переднего пассажира (E-Box high, с 2013) |
| R4 | Реле циркуляционного насоса охлаждающей жидкости (до 2012) Реле топливного насоса Реле вспомогательного насоса охлаждающей жидкости двигателя Реле начального впрыска топлива Реле питания компонентов двигателя (E-Box high, с 2013) |
| R5 | Реле питания клеммы 75 1 (до 2012) |
| R6 | Реле питания (клемма 50) Реле стартера 1 |
| R7 | Реле питания клеммы 15 (E-Box Low) Реле работы вспомогательного обогревателя (E-Box high) Реле стеклоподъемников (E-Box high, с 2013) |
| R8 | Реле ближнего света (E-Box Low) Реле заднего стеклоочистителя (E-Box high) |
| R9 | Реле питания клеммы 15 2 |
| R10 | Реле питания клеммы 75 1 |
| R11 | Реле противотуманных фар (E-Box Low) Реле вентилятора притока воздуха (E-Box high) Реле активации вентилятора (гибрид) |
| R12 | Блок преобразователя (E-Box Low) |
Расположение блока предохранителей
Сдвиньте фиксаторы крышки блока предохранителей в направлении стрелок, чтобы разблокировать крышку. Снимите крышку вверх.
Схема блока предохранителей (-SB-)
Назначение предохранителей в моторном отсеке
| № | А | Назначение/Компонент |
|---|---|---|
| F1 | — | Не используется |
| F2 | 10A/15A | Модуль управления двигателем Реле питания компонентов двигателя |
| F3 | 5A/10A | Модуль управления вентилятором охлаждающей жидкости Реле низкой мощности нагрева Реле высокой мощности нагрева |
| F4 | 5A/10A/15A | Нагреватель датчика кислорода Нагреватель датчика кислорода 1 после каталитического нейтрализатора Насос охлаждающей жидкости высокотемпературного контура (Коды двигателей CNLA, CRJA) Насос охлаждающей жидкости низкотемпературного контура |
| F5 | 5A/10A/20A | Нагреватель датчика кислорода Нагреватель датчика кислорода 2 (Коды двигателей CNLA, CRJA) Насос обнаружения утечек Регулирующий клапан байпаса наддува отработавших газов Переключающий клапан охладителя EGR Нагревательный элемент вентиляции картера Датчик массового расхода воздуха (Код двигателя CFFB) Реле вакуумного насоса Вакуумный насос тормозной системы |
| F6 | 5A/10A/15A/20A | Насос обнаружения утечек Регулирующий клапан 1 очистки адсорбера EVAP Клапан отключения бака Реле насоса вторичной подачи воздуха |
| F6 | 5A/10A/15A | Водяной насос Нагревательный элемент вспомогательного обогревателя Реле низкой мощности нагрева Реле высокой мощности нагрева |
| F7 | 20A | Бензин: Катушка зажигания 1~4 с выходным каскадом мощности |
| F7 | 5A | Дизель: Регулирующий клапан давления топлива Дозирующий клапан топлива |
| F8 | 10A | Модуль управления дроссельной заслонкой Регулирующий клапан байпаса наддува отработавших газов Регулирующий клапан 1 очистки адсорбера EVAP Клапан регулировки фаз газораспределения 1 Клапан рециркуляции наддувочной смеси турбокомпрессора Клапан управления впускным коллектором Клапан регулировки фаз газораспределения выпускного распредвала 1 (Коды двигателей CNLA, CRJA) Клапан регулировки давления масла (Коды двигателей CNLA, CRJA) Актуатор давления муфты (Коды двигателей CNLA, CRJA) Клапан отключения хладагента (Коды двигателей CNLA, CRJA) |
| F9 | 5A/15A | Датчик 1 вторичной подачи воздуха Датчик 2 вторичной подачи воздуха Модуль управления автоматического времени свечения Реле топливного насоса 2 Реле топливного насоса Регулирующий клапан 1 очистки адсорбера EVAP Клапан регулировки фаз газораспределения 1 Регулирующий клапан давления топлива Насос охлаждающей жидкости после запуска Реле циркуляционного насоса охлаждающей жидкости Насос циркуляции охлаждающей жидкости двигателя 2 |
| F10 | 5A | Переключатель стоп-сигнала Датчик положения сцепления Реле вспомогательного насоса охлаждающей жидкости двигателя Реле вакуумного усилителя тормозов (Коды двигателей CNLA, CRJA) Датчик скорости |
| F11 | — | Не используется |
| F12 | 5A | Катушка зажигания 1~4 с выходным каскадом мощности Насос охлаждающей жидкости после запуска |
| F13 | 5A/20A | Реле вспомогательного насоса охлаждающей жидкости двигателя Водяной насос Реле вакуумного усилителя тормозов (Коды двигателей CNLA, CRJA) Вакуумный насос тормозной системы (Коды двигателей CNLA, CRJA) |
| F14 | 5A | Модуль управления двигателем Главное реле |
| F15 | 30A | Стабилизатор напряжения |
| F16 | 30A | Модуль управления ABS |
| F17 | 30A | Мехатроник DSG |
| F18 | 20A | Мехатроник DSG |
| F19 | 1A | Модуль управления электрикой автомобиля (T52a/24) AW1, (T73b/59) AW0 |
| F20 | 30A | Модуль управления электрикой автомобиля (AW0) Реле прерывистого режима стеклоочистителя/омывателя (AW1) Реле переключения двигателя стеклоочистителя 1 (AW1) Реле переключения двигателя стеклоочистителя 2 (AW1) |
| F21 | 50A | Мотор насоса вторичной подачи воздуха |
| F22 | 40A | Нагревательный элемент вспомогательного обогревателя |
| F23 | 40A | Модуль управления ABS |
| F24 | 50A | Модуль управления распознаванием прицепа |
| F25 | 50A | Реле питания клеммы 15 Реле питания клеммы 15 2 |
| F26 | 50A/40A | Модуль управления автоматического времени свечения Реле насоса вторичной подачи воздуха Мотор насоса вторичной подачи воздуха (Коды двигателей CNLA, CRJA) |
| F27 | 50A/60A | Вентилятор охлаждающей жидкости |
| F28 | 40A | Модуль управления электрикой автомобиля (AW1) |
| F29 | 40A | Модуль управления электрикой автомобиля (AW1) |
| F30 | 50A | Реле питания клеммы 75 1 |
| F31 | 30A | Усилитель |
| F32 | 40A | Нагревательный элемент вспомогательного обогревателя |
| 508 | Резьбовое соединение (30) на E-box | |
| SA1 | 200A | Без гибридной системы: Генератор С гибридной системой: Электропривод мощности и электроника управления Преобразователь напряжения |
| SA2 | — | Не используется |
| SA3 | 80A | Рулевое управление |
| SA4 | 80A | Без гибридной системы: Предохранители SC питания клеммы 30 в салоне |
| R1 | Реле переключения двигателя стеклоочистителя 1 / Не используется (AW0) | |
| R2 | Реле переключения двигателя стеклоочистителя 2 / Не используется (AW0) | |
| R3 | Главное реле Реле питания клеммы 30 Реле начального впрыска топлива |
|
| R4 | Реле низкой мощности нагрева Реле циркуляционного насоса охлаждающей жидкости (изменение в процессе производства) Реле вспомогательного насоса охлаждающей жидкости двигателя |
|
| R5 | Реле высокой мощности нагрева Реле насоса вторичной подачи воздуха (бензин) Реле вакуумного усилителя тормозов (Гибрид, с вспомогательным обогревателем) |
|
| R6 | Модуль управления автоматического времени свечения Реле вакуумного усилителя тормозов (Гибрид, без вспомогательного обогревателя) |
