В этой статье мы рассмотрим Volkswagen Jetta седьмого поколения (A7), выпускаемую с 2019 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей рестайлинговой Volkswagen Jetta A7 2022 и 2023 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW Jetta 2022-2023

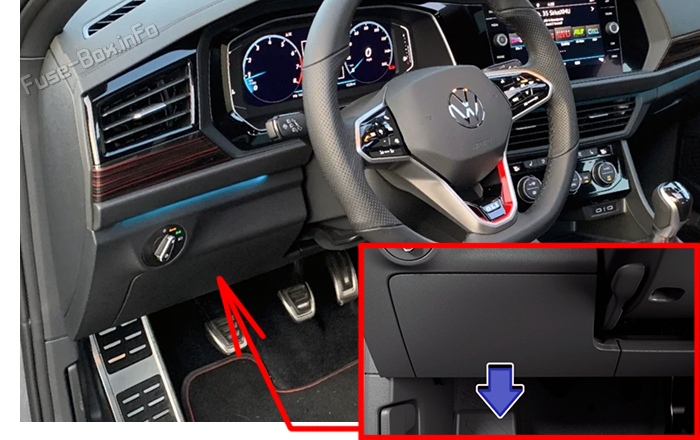

Расположение блока предохранителей
Потяните крышку вниз в направлении стрелки и снимите её.
Схема блока предохранителей (-SC-)
Назначение предохранителей в панели приборов
| № | А | Функция / Компонент |
|---|---|---|
| SC1 | 10A | Реле стеклоочистителя заднего стекла |
| SC2 | 10A | Блок управления электроникой рулевой колонки |
| SC3 | — | — |
| SC4 | 10A/7.5A | Блок управления электрической системой автомобиля (сигнализация) |
| SC5 | 7.5A | Интерфейс диагностики шин данных на борту Реле системы дистанционного запуска |
| SC6 | 7.5A | Механизм селектора АКПП Соленоид блокировки ключа зажигания |
| SC7 | 10A | Управление отопителем и кондиционером Реле стеклоочистителя заднего стекла Реле муфты кондиционера |
| SC8 | 7.5A | Диагностическое соединение Кнопка электромеханического стояночного тормоза Датчик дождя/освещения Переключатель поворотных огней Кнопка стояночного тормоза Лампа подсветки контура панели приборов 1 Лампа подсветки контура панели приборов 2 Датчик системы охранной сигнализации Лампа подсветки контура панели приборов 3 Лампа освещения окружения двери пассажира Лампа освещения окружения двери водителя Лампа освещения отделения для хранения Переключатель ближнего света |
| SC9 | 7.5A | Блок управления электроникой рулевой колонки Замок зажигания/стартера |
| SC10 | 7.5A | Передний информационный дисплей |
| SC11 | 40A | Блок управления электрической системой автомобиля (внешнее освещение слева) |
| SC12 | 20A | Блок управления информационной электроникой 1 |
| SC13 | — | — |
| SC14 | 40A | Блок управления вентилятором притока воздуха |
| SC15 | 10A | Блок управления электронным замком рулевой колонки |
| SC16 | 7.5A/10A | Отделение для хранения с интерфейсом для мобильного телефона USB-разъем для зарядки 1 (с 2023 г.) USB-соединение 1 |
| SC17 | 7.5A | Приборная панель Блок управления модулем экстренного вызова и коммуникационным блоком |
| SC18 | 7.5A | Камера заднего вида |
| SC19 | 7.5A | Интерфейс системы доступа/запуска |
| SC20 | 15A | Реле вакуумного насоса |
| SC21 | — | — |
| SC22 | — | — |
| SC23 | 20A | Блок управления люком в крыше |
| SC24 | 40A | Блок управления электрической системой автомобиля (внешнее освещение справа) |
| SC25 | 30A | Блок управления дверью водителя Мотор стеклоподъемника задней левой двери |
| SC26 | 30A | Блок управления электрической системой автомобиля (подогрев сидений) |
| SC27 | 30A | Блок управления электрической системой автомобиля (внутреннее освещение) |
| SC28 | — | — |
| SC29 | 5A | Датчик давления в контуре хладагента |
| SC30 | 10A | Реле системы дистанционного запуска |
| SC31 | — | — |
| SC32 | 7.5A | Блок управления обнаружением слепых зон Блок управления обнаружением слепых зон 2 Блок управления парковочными системами Фронтальная камера систем помощи водителю Блок управления адаптивным круиз-контролем |
| SC33 | 7.5A | Блок управления подушками безопасности Индикаторная лампа «Подушка пассажира отключена» Блок управления системой обнаружения пассажира |
| SC34 | 7.5A | Датчик давления в контуре хладагента Модуль переключателей центральной консоли 1 Внутреннее зеркало заднего вида Переключатель поворотных огней Переключатель задних габаритных огней Модуль управления структурными вибрациями Датчик качества воздуха Блок управления подогревом задних сидений Модуль переключателей центральной консоли 2 Реле розеток Датчик давления в контуре хладагента Кнопка стояночного тормоза |
| SC35 | 7.5A | Диагностическое соединение |
| SC36 | — | — |
| SC37 | — | — |
| SC38 | — | — |
| SC39 | 30A | Блок управления дверью пассажира Мотор стеклоподъемника задней правой двери |
| SC40 | 20A | Розетка 12В Реле розеток |
| SC41 | — | — |
| SC42 | 40A | Блок управления электрической системой автомобиля (центральный замок) |
| SC43 | 30A | Блок управления цифровой звуковой системой |
| SC44 | — | — |
| SC45 | 15A | Переключатель регулировки переднего левого сиденья Переключатель регулировки поясничной поддержки сиденья водителя Вентилятор подушки переднего левого сиденья 1 Вентилятор спинки переднего левого сиденья 1 Блок регулировки сиденья водителя |
| SC46 | 7.5A | USB-разъем для зарядки 1 (2022) |
| SC47 | — | — |
| SC48 | — | — |
| SC49 | 7.5A | Реле стартера 1 Реле стартера 2 Датчик положения сцепления реле системы дистанционного запуска Реле системы дистанционного запуска (2022) |
| SC50 | — | — |
| SC51 | 25A | Блок управления подогревом задних сидений Автоматический предохранитель цепи регулировки электрического сиденья водителя 1 |
| SC52 | 15A | Блок управления электронной амортизацией |
| SC53 | 30A | Реле стеклоочистителя заднего стекла |
| R1 | Реле вакуумного насоса | |
| R2 | Реле муфты кондиционера | |
| R3 | Реле стеклоочистителя заднего стекла | |
| R4 | Реле питания клеммы 15 | |
| R5 | Реле стеклоочистителя заднего стекла | |
| R6 | Реле розеток |
Индивидуальные предохранители
| № | А | Функция / Компонент |
|---|---|---|
| A | — | — |
| B | 15A | Вентилятор спинки переднего правого сиденья 1 Вентилятор подушки переднего правого сиденья 1 |
| C | 7.5A | Блок управления системой обнаружения пассажира |
| E | — | — |
| D | — | — |
| F | — | — |
| G | — | — |
| R7 | Реле системы дистанционного запуска |
Расположение блока предохранителей
Нажмите на защелки в направлении стрелки, чтобы разблокировать крышку блока предохранителей (1). Снимите крышку вверх.
Схема блока предохранителей (-SA-, -SB-)
Назначение предохранителей в моторном отсеке
| № | А | Функция / Компонент |
|---|---|---|
| SA1 | 125A | Питание для предохранителей на панели C: #4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53 Реле стеклоочистителя заднего стекла Реле розеток Реле питания клеммы 15 |
| SA2 | 400A | Генератор с регулятором напряжения |
| SA3 | 80A | Блок управления рулевым управлением |
| SA4 | 80A | Питание для предохранителей на панели C: #2, 15, 19, 21, 23, 27, 30, 43, 45, 51 |
| SA5 | 50A | Вентилятор радиатора |
| SB1 | 25A | Блок управления ABS |
| SB2 | 40A/60A | Блок управления ABS |
| SB3 | 15A | Блок управления двигателем/мотором |
| SB4 | 10A/7.5A | Реле вакуумного насоса Реле насоса вторичного впрыска воздуха Вентилятор радиатора Блок управления вентилятором радиатора Актуатор давления наддувочного воздуха Термический датчик уровня масла Электромагнитный клапан вторичного впрыска воздуха Насос поддержки обогрева Клапан отключения охлаждающей жидкости Клапан регулировки распредвала 1 Клапан циркуляции охлаждающей жидкости Клапан управления впускным коллектором Клапан управления впускным коллектором Клапан регулировки паров топливной системы 1 Насос охлаждения наддувочного воздуха Клапан управления охлаждением поршней Клапан регулировки давления масла Клапан управления впускным коллектором Клапан рециркуляции наддувочного воздуха Реле питания компонентов двигателя (1.6L бензин) Актуатор впускного кулачкового вала цилиндра 2 Актуатор выпускного кулачкового вала цилиндра 2 Актуатор впускного кулачкового вала цилиндра 3 Актуатор выпускного кулачкового вала цилиндра 3 |
| SB5 | 10A/7.5A | Реле питания компонентов двигателя Блок управления двигателем/мотором Форсунки цилиндров 1~4 Актуатор выпускного кулачкового вала A цилиндров 1~4 Актуатор выпускного кулачкового вала B цилиндров 1~4 Нагревательный элемент вентиляции картера |
| SB6 | 7.5A | Переключатель стоп-сигналов |
| SB7 | 10A/7.5A | Мотор жалюзи радиатора Насос охлаждения наддувочного воздуха Насос охлаждения трансмиссионной жидкости Клапан охлаждающей жидкости блока цилиндров Нагревательный элемент вентиляции картера Блок управления обнаружением утечек в топливном баке Клапан рециркуляции наддувочного воздуха Клапан управления впускным коллектором Клапан управления охлаждением поршней Отключение охлаждающей жидкости Электромагнитный клапан охлаждающего контура Клапан регулировки давления масла Насос рециркуляции охлаждающей жидкости Клапан охлаждающей жидкости трансмиссии |
| SB8 | 10A/15A | Кислородный датчик 1 после каталитического нейтрализатора Нагреватель кислородного датчика 1 после каталитического нейтрализатора Кислородный датчик после каталитического нейтрализатора Кислородный датчик 1 перед каталитическим нейтрализатором Нагреватель кислородного датчика Нагреваемый кислородный датчик |
| SB9 | 10A/20A | Катушки зажигания 1~4 с выходным каскадом Электромагнитный клапан вторичного впрыска воздуха Клапан управления впускным коллектором Клапан регулировки распредвала 1 Клапан регулировки паров топливной системы 1 Насос поддержки обогрева |
| SB10 | 15A | Блок управления топливным насосом Реле питания компонентов двигателя |
| SB11 | 40A/ 50A | Мотор насоса вторичного впрыска воздуха Реле насоса вторичного впрыска воздуха |
| SB12 | — | — |
| SB13 | 30A | Блок управления трансмиссией Вспомогательный гидравлический насос трансмиссионной жидкости 1 |
| SB14 | — | — |
| SB15 | 15A | Реле сигнала |
| SB16 | 20A | Реле питания компонентов двигателя |
| SB17 | 7.5A | Блок управления ABS Блок управления двигателем/мотором Реле питания блока управления двигателем Motronic |
| SB18 | 7.5A | Блок мониторинга аккумулятора Интерфейс диагностики шин данных на борту |
| SB19 | 30A | Реле мотора стеклоочистителя 1 Реле мотора стеклоочистителя 2 |
| SB20 | — | — |
| SB21 | 15A/30A | Мехатроник двухсцепной трансмиссии Блок управления трансмиссией |
| SB22 | 7.5A | Блок управления двигателем/мотором |
| SB23 | 30A | Стартер |
| SB24 | — | — |
| SB25 | — | — |
| SB26 | — | — |
| SB27 | — | — |
| SB28 | — | — |
| SB29 | — | — |
| SB30 | — | — |
| SB31 | — | — |
| SB32 | 15A | Блок управления дифференциальными блокировками |
| SB33 | — | — |
| SB34 | — | — |
| SB35 | — | — |
| SB36 | — | — |
| SB37 | — | — |
| SB38 | — | — |
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле сигнала | |
| R4 | Реле насоса вторичного впрыска воздуха | |
| R5 | Реле питания блока управления двигателем Motronic | |
| R6 | — | |
| R7 | — | |
| R8 | Реле питания компонентов двигателя | |
| R9 | Реле мотора стеклоочистителя 1 | |
| R10 | Реле мотора стеклоочистителя 2 |
