В этой статье мы рассмотрим седьмое поколение Volkswagen Multivan (T7), выпускаемое с 2022 по 2024 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Multivan T7 2022, 2023 и 2024, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей VW Multivan T7

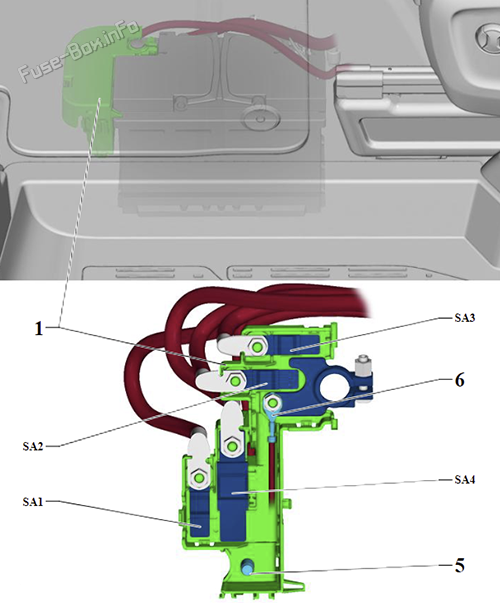

Блок предохранителей A
| № | А | Функция / компонент |
|---|---|---|
| SA1 | 80A | Блок предохранителей K -SK- |
| SA2 | 125A | Блок предохранителей C -SC- |
| SA3 | 125A | Блок предохранителей C -SC- |
| SA4 | 150A/200A | Блок предохранителей B -SB- Блок соединения и распределения 1 -SX1- |
Блок предохранителей B
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей B
| № | А | Функция / компонент |
|---|---|---|
| SB1 | 80A | Блок управления рулевым управлением -J500- |
| SB2 | 7.5A | Блок управления ABS -J104- Основное реле -J271- Блок управления двигателем/мотором -J623- Реле системы кондиционирования воздуха -J32- (Для моделей с 1.4L гибридным приводом) — Датчик давления в контуре хладагента -G805- — Компрессор кондиционера -VX81- — Высоковольтный нагреватель (PTC) -ZX17- Блок управления генератором звука двигателя -J943- (Для моделей с 1.4L гибридным приводом) Реле циркуляционного насоса -J160- — Циркуляционный насос 2 -V403- |
| SB3 | 10A | Электроника питания и управления для электрического привода -JX1- (Для моделей с 1.4L гибридным приводом) Зарядное устройство 1 для высоковольтной батареи -AX4- (Для моделей с 1.4L гибридным приводом) |
| 20A | Для моделей с 2.0L бензиновым двигателем: Реле питания компонентов двигателя -J757- — Катушка зажигания 1 с выходным каскадом -N70- — Катушка зажигания 2 с выходным каскадом -N127- — Катушка зажигания 3 с выходным каскадом -N291- — Катушка зажигания 4 с выходным каскадом -N292- |
|
| SB4 | 15A | Левый передний фонарь -MX1- |
| SB5 | 15A | Правый передний фонарь -MX2- |
| SB6 | — | — |
| SB7 | 30A | Для моделей без гибридной системы привода: Вспомогательный гидравлический насос 1 для масла коробки передач -V475- |
| SB8 | — | — |
| SB9 | 15A | Реле клаксона -J413- — Правый клаксон -H34- |
| SB10 | 30A | Реле мотора стеклоочистителя 1 -J368- Реле мотора стеклоочистителя 2 -J369- — Блок управления мотором стеклоочистителя -J400- |
| SB11 | 7.5A | Для моделей без гибридной системы привода: Реле циркуляционного насоса -J160- — Циркуляционный насос 2 -V403- |
| SB12 | 15A | Для моделей без гибридной системы привода: Мехатроник для двухсцепной коробки передач -J743- |
| SB13 | 25A | Блок управления ABS -J104- |
| SB14 | 20A | Блок управления вспомогательным отопителем -J364- |
| SB15 | 40A | Блок управления ABS -J104- |
| SB16 | 50A | Мехатроник для двухсцепной коробки передач -J743- (Для моделей с 1.4L гибридным приводом) |
| SB17 | 50A | Мотор насоса вторичного воздуха -V101- (Для моделей с 2.0L бензиновым двигателем) |
| SB18 | — | — |
| SB19 | 40A | Реле подогрева лобового стекла слева -J410- — Подогрев лобового стекла -Z2- |
| SB20 | 40A | Реле подогрева лобового стекла справа -J411- — Подогрев лобового стекла -Z2- |
| SB21 | 7.5A | Для моделей без гибридной системы привода: Блок управления двигателем -J623- |
| SB22 | 30A | Для моделей без гибридной системы привода: Стартер -B- |
| SB23 | 15A | Блок управления двигателем/мотором -J623- |
| SB24 | 10A | Для моделей с 1.4L гибридным приводом: Датчик уровня масла и температуры масла -G266- Реле насоса вторичного воздуха -J299- Электромагнитный клапан 1 фильтра активированного угля -N80- Клапан отключения промывки воздуха фильтра активированного угля -N754- Клапан управления впускным распредвалом 1 -N727- Клапан управления выпускным распредвалом 1 -N318- Клапан управления давлением масла -N428- Вентилятор радиатора -VX57- |
| 10A | Для моделей с 1.5L бензиновым двигателем: Датчик уровня масла и температуры масла -G266- Электромагнитный клапан 1 фильтра активированного угля -N80- Клапан управления впускным распредвалом 1 -N727- Клапан управления выпускным распредвалом 1 -N318- Клапан управления давлением масла -N428- Актуатор впускного распредвала для цилиндра 2 -N583- Актуатор выпускного распредвала для цилиндра 2 -N587- Актуатор впускного распредвала для цилиндра 3 -N591- Актуатор выпускного распредвала для цилиндра 3 -N595- Вентилятор радиатора -VX57- |
|
| 10A | Для моделей с 2.0L бензиновым двигателем: Датчик уровня масла и температуры масла -G266- Реле насоса вторичного воздуха -J299- Реле питания компонентов двигателя -J757- Электромагнитный клапан 1 фильтра активированного угля -N80- Клапан управления распредвалом 1 -N205- Клапан рециркуляции воздуха турбонагнетателя -N249- Клапан заслонок впускного коллектора -N316- Клапан управления выпускным распредвалом 1 -N318- Клапан управления давлением масла -N428- Клапан управления форсунками охлаждения поршней -N522- Вентилятор радиатора -VX57- |
|
| 10A | Для моделей с 2.0L дизельным двигателем: Датчик уровня масла и температуры масла -G266- Блок управления автоматическим периодом накала -J179- Блок управления нагревателем редуктора -J891- Регулирующий клапан давления топлива -N276- Вентилятор радиатора -VX57- Резервуар редуктора -VX85- |
|
| SB25 | 10A | Для моделей с 1.4L гибридным приводом: Клапан переключения охлаждающей жидкости 2 -N633- Насос охлаждающей жидкости для высокотемпературного контура -V467- Клапан охлаждающей жидкости для коробки передач -N488- |
| SB26 | 10A | Для моделей с 1.4L гибридным приводом: Насос промывки воздуха фильтра активированного угля -V700- Насос охлаждения наддувочного воздуха -V188- |
| 10A | Для моделей с 2.0L бензиновым двигателем: Клапан охлаждающей жидкости для коробки передач -N488- Насос циркуляции охлаждающей жидкости -V50- |
|
| 10A | Для моделей с 2.0L дизельным двигателем: Нагревательный элемент для вентиля картера -N79- Клапан управления давлением масла -N428- Регулирующий клапан охлаждающей жидкости -N515- Клапан управления форсунками охлаждения поршней -N522- Насос охлаждающей жидкости для высокотемпературного контура -V467- Вспомогательный насос для отопления -V488- |
|
| SB27 | 10A | Для моделей с 1.4L гибридным приводом, для моделей с 2.0L бензиновым двигателем: Зонд лямбда 1 после каталитического нейтрализатора -GX7- Зонд лямбда 1 перед каталитическим нейтрализатором -GX10- |
| 10A | Для моделей с 1.5L бензиновым двигателем: Зонд лямбда 1 после каталитического нейтрализатора -GX7- Зонд лямбда 1 перед каталитическим нейтрализатором -GX10- Насос охлаждения наддувочного воздуха -V188- |
|
| 15A | Для моделей с 2.0L дизельным двигателем: Блок управления для датчика NOx -GX30- Блок управления 2 для датчика NOx -GX46- Блок управления 3 для датчика NOx -GX50- Блок управления 1 для датчика сажи -GX52- |
|
| SB28 | 10A | Для моделей с 2.0L бензиновым двигателем: Актуатор регулировки распредвала 1 -F366- Актуатор регулировки распредвала 2 -F367- Актуатор регулировки распредвала 3 -F368- Актуатор регулировки распредвала 4 -F369- Актуатор регулировки распредвала 5 -F370- Актуатор регулировки распредвала 6 -F371- Актуатор регулировки распредвала 7 -F372- Актуатор регулировки распредвала 8 -F373- |
| 20A | Для моделей с 1.4L гибридным приводом, для моделей с 1.5L бензиновым двигателем: Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- |
|
| SB29 | 15A | Для моделей с 1.4L гибридным приводом, для моделей с 1.5L бензиновым двигателем, для моделей с 2.0L бензиновым двигателем: Блок управления топливным насосом -J538- — Топливоподающая установка -GX1- |
| 20A | Для моделей с 2.0L дизельным двигателем: Блок управления топливным насосом -J538- — Топливоподающая установка -GX1- |
|
| SB30 | 10A | Клапан отключения топливного бака -N288- (Для моделей с 1.4L гибридным приводом) Вспомогательный насос для отопления -V488- (Для моделей с 1.4L гибридным приводом) Насос циркуляции охлаждающей жидкости перед электроникой питания и управления электрическим приводом -V508- (Для моделей с 1.4L гибридным приводом) |
| SB31 | — | — |
| SB32 | 40A | Вакуумный усилитель тормозов -NX6- |
| R1 | Основное реле -J271- (Для моделей с бензиновым двигателем) | |
| R2 | Реле насоса вторичного воздуха -J299- (Для моделей с 2.0L бензиновым двигателем) | |
| R3 | Реле клаксона -J413- | |
| R4 | Реле стартера 1 -J906- (Для моделей без гибридного привода) | |
| R5 | Реле стартера 2 -J907- (Для моделей без гибридного привода) | |
| R6 | Реле системы кондиционирования воздуха -J32- (Для моделей с гибридным приводом) | |
| Реле питания компонентов двигателя -J757- (Для моделей с 2.0L бензиновым двигателем) | ||
| R7 | Блок управления автоматическим периодом накала -J179- (Для моделей с дизельным двигателем) | |
| R8 | — | |
| R9 | Реле подогрева лобового стекла слева -J410- | |
| R10 | Реле подогрева лобового стекла справа -J411- | |
| R11 | Реле мотора стеклоочистителя 1 -J368- | |
| R12 | Реле мотора стеклоочистителя 2 -J369- | |
Блок предохранителей C
Расположение блока предохранителей
Автомобиль с левым рулем
Автомобиль с правым рулем
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей C
| № | А | Функция / компонент |
|---|---|---|
| SC1 | 40A | Блок управления задней дверью пассажирской стороны -J927- (Для моделей с левым рулем) Блок управления задней дверью водителя -J926- (Для моделей с правым рулем) |
| SC2 | 30A | Блок управления задним вентилятором свежего воздуха -J391- |
| SC3 | 25A | Блок управления детектором прицепа -J345- |
| SC4 | 30A | Блок управления задней крышкой -J605- |
| SC5 | 25A | Актуатор блокировки парковки -V682- |
| SC6 | 30A | Блок управления бортовым питанием -J519- |
| SC7 | 30A | Блок управления отопителем и системой кондиционирования воздуха -J979- |
| SC8 | 20A | Для моделей с левым рулем: Переключатель регулировки поясничной поддержки сиденья водителя -E176- Блок управления регулировкой сиденья водителя -J810- |
| 20A | Для моделей с правым рулем: Переключатель регулировки поясничной поддержки сиденья переднего пассажира -E177- Операционная единица регулировки сиденья переднего пассажира -E471- |
|
| SC9 | 30A | Блок управления дверью водителя -J386- (Для моделей с левым рулем) Блок управления дверью переднего пассажира -J387- (Для моделей с правым рулем) |
| SC10 | 30A | Блок управления для приводных рельсов сиденья слева -J1255- |
| SC11 | 15A | Блок управления детектором прицепа -J345- |
| SC12 | 40A | Блок управления бортовым питанием -J519- |
| SC13 | 40A | Блок управления бортовым питанием -J519- |
| SC14 | 40A | Блок управления цифровой звуковой системой -J525- |
| SC15 | — | — |
| SC16 | 7.5A | Блок управления подушками безопасности -J234- Блок управления для беспроводного соединения датчиков занятости сиденья -J1247- |
| SC17 | 15A | Блок управления отопителем и системой кондиционирования воздуха -J979- |
| SC18 | 7.5A | Блок управления электронной блокировкой рулевой колонки -J764- Блок управления авторизацией входа и запуска -J965- Блок управления 2 для защиты от взлома -J1192- Блок управления 3 для защиты от взлома -J1193- Блок управления 4 для защиты от взлома -J1194- Блок управления 5 для защиты от взлома -J1195- |
| SC19 | 7.5A | Комбинационный прибор -KX2- Блок управления модулем экстренного вызова и коммуникационный блок -J949- |
| SC20 | 7.5A | Блок управления доступом в интернет -J666- Блок управления камерой кругового обзора -J928- Камера заднего хода -R189- Отсек хранения с интерфейсом для мобильного телефона -R265- Блок управления стабилизацией передачи и приема -R308- USB-соединение 1 -U41- |
| SC21 | 7.5A | Блок управления ассистентом смены полосы -J769- Блок управления ассистентом смены полосы 2 -J770- |
| SC22 | 5A | Вентилятор спинки сиденья слева спереди 1 -V512- Вентилятор подушки сиденья слева спереди 1 -V514- Вентилятор спинки сиденья справа спереди 1 -V516- Вентилятор подушки сиденья справа спереди 1 -V518- |
| SC23 | — | — |
| SC24 | 7.5A | Мотор защелкивания правой задней двери с электроприводом -V308- Реле правой сдвижной двери -J1270- — Блок замка правой сдвижной двери сзади -VX108- |
| SC25 | 25A | Ремень безопасности переднего сиденья слева -NX10- (Для моделей с левым рулем) — Для моделей с блоком управления натяжителем левого переднего ремня -J854- Ремень безопасности переднего сиденья справа -NX11- (Для моделей с правым рулем) — Для моделей с блоком управления натяжителем правого переднего ремня -J855- |
| SC26 | 30A | Блок управления дверью переднего пассажира -J387- (Для моделей с левым рулем) Блок управления дверью водителя -J386- (Для моделей с правым рулем) |
| SC27 | 25A | Ремень безопасности переднего сиденья справа -NX11- (Для моделей с левым рулем) — Для моделей с блоком управления натяжителем правого переднего ремня -J855- Ремень безопасности переднего сиденья слева -NX10- (Для моделей с правым рулем) — Для моделей с блоком управления натяжителем левого переднего ремня -J854- |
| SC28 | 10A | Разъем обслуживания для высоковольтной системы -TW- (Для моделей с гибридной системой привода) Высоковольтная батарея 1 -AX2- (Для моделей с гибридной системой привода) |
| SC29 | 15A | Блок управления детектором прицепа -J345- |
| SC30 | 30A | Блок управления 1 для информационной электроники -J794- |
| SC31 | 25A | Блок управления детектором прицепа -J345- |
| SC32 | 30A | Блок управления для приводных рельсов сиденья справа -J1256- |
| SC33 | 7.5A | Мотор защелкивания левой задней двери с электроприводом -V307- Реле левой сдвижной двери -J1269- — Блок замка левой сдвижной двери сзади -VX107- |
| SC34 | 20A | Для моделей с левым рулем: Переключатель регулировки поясничной поддержки сиденья переднего пассажира -E177- Операционная единица регулировки сиденья переднего пассажира -E471- |
| 20A | Для моделей с правым рулем: Блок управления регулировкой сиденья водителя -J810- Переключатель регулировки поясничной поддержки сиденья водителя -E176- |
|
| SC35 | 40A | Блок управления бортовым питанием -J519- |
| SC36 | 40A | Блок управления вентилятором свежего воздуха -J126- |
| SC37 | 40A | Блок управления нагревателем редуктора -J891- (Для моделей с дизельным двигателем) |
| SC38 | — | — |
| SC39 | 10A | Блок управления электроникой рулевой колонки -J527- |
| SC40 | 7.5A | Сирена охранной сигнализации -H8- |
| SC41 | 7.5A | Интерфейс диагностики шин данных -J533- |
| SC42 | 7.5A | Механизм селектора -EX2- Дисплей положения селектора -Y6- |
| SC43 | 7.5A | Операционная и дисплейная единица для задней системы кондиционирования воздуха -E265- Датчик температуры в салоне -G1090- Блок управления электроприводом задней крышки -J938- Реле подогрева заднего стекла -J9- Блок управления бесконтактным открытием сдвижной двери водителя -J1321- Блок управления бесконтактным открытием сдвижной двери пассажира -J1322- Приемник дистанционного управления для вспомогательного отопителя -R64- |
| SC44 | 7.5A | Кнопка стояночного тормоза -EX12- Центральный модуль переключателей на приборной панели -EX22- Операционная единица освещения -EX59- Датчик мониторинга салона -G273- Датчик охранной сигнализации -G578- Датчик влажности, дождя и света -G823- Блок управления поворотными огнями и регулировкой фар -J745- Диагностическое соединение -U31- Передний внутренний светильник -WX1- |
| SC45 | 7.5A | Блок управления электроникой рулевой колонки -J527- |
| SC46 | 7.5A | Дисплейная единица для переднего информационного дисплея и блок управления операционной единицей -J685- Блок управления Head-up Display -J898- |
| SC47 | 10A | Блок управления электронно управляемой амортизацией -J250- |
| SC48 | — | — |
| SC49 | — | — |
| SC50 | — | — |
| SC51 | — | — |
| SC52 | 20A | Розетка 12 В -U5- Розетка 12 В 2 -U18- Розетка 12 В 3 -U19- |
| SC53 | — | — |
| SC54 | — | — |
| SC55 | — | — |
| SC56 | — | — |
| SC57 | — | — |
| SC58 | 7.5A | Блок управления адаптивным круиз-контролем -J428- Блок управления парковочным ассистентом -J446- Блок управления рулевым ассистентом парковки -J791- Передняя камера для систем помощи водителю -R242- |
| SC59 | 7.5A | Кнопка стояночного тормоза -EX12- Датчик качества воздуха -G238- Датчик давления в контуре хладагента -G805- Автоматическое антибликовое внутреннее зеркало -Y7- |
| SC60 | 7.5A | Диагностическое соединение -U31- |
| SC61 | 7.5A | Реле стартера 1 -J906- (Для моделей без гибридной системы привода) Реле стартера 2 -J907- (Для моделей без гибридной системы привода) |
| 7.5A | Электроника питания и управления для электрического привода -JX1- (Для моделей с гибридной системой привода) | |
| SC62 | 7.5A | USB-розетка зарядки для второго ряда сидений слева -U98- USB-розетка зарядки для второго ряда сидений справа -U99- USB-розетка зарядки для третьего ряда сидений слева -U100- USB-розетка зарядки для третьего ряда сидений справа -U101- |
| SC63 | 10A | Для моделей с оборудованием такси: Счетчик такси -G41- Зеркальный счетчик такси -G511- Радиостанция -R8- |
| SC64 | — | — |
| SC65 | — | — |
| SC66 | 15A | Мотор заднего стеклоочистителя -V12- |
| SC67 | 30A | Подогрев заднего стекла -Z1 — |
| R1 | — | |
| R2 | Реле питания терминала 15 -J329- | |
| R3 | Реле подогрева заднего стекла -J9- | |
Расположение отдельных предохранителей
| № | А | Функция / компонент |
|---|---|---|
| A | — | — |
| B | — | — |
| C | — | — |
| D / -SJ1- | 40A | Блок управления задней дверью пассажирской стороны -J927- (Для моделей с правым рулем) |
| E | — | — |
| F | — | — |
| H | — | — |
| G | — | — |
| I | — | — |
| J | — | — |
| K / -SJ1- | 40A | Блок управления задней дверью водителя -J926- (Для моделей с левым рулем) |
| L | — | — |
| M | — | — |
| N | — | — |
| R1 | Реле левой сдвижной двери -J1269- |
Блок предохранителей H
(Для моделей с гибридным приводом)
| № | А | Функция / компонент |
|---|---|---|
| SH1 | 200A | Блок соединения и распределения 1 -SX1- Соединение для запуска от внешнего аккумулятора -TV32- |
| SH2 | 80A | Блок предохранителей K -SK- |
Блок предохранителей K
| № | А | Функция / компонент |
|---|---|---|
| SK1 | — | — |
| SK2 | — | — |
| SK3 | — | — |
| SK4 | — | — |
| SK5 | 25A | Специальный блок управления -J608- |
| SK6 | 25A | Специальный блок управления -J608- |
| SK7 | 25A | Специальный блок управления -J608- |
| SK8 | 25A | Специальный блок управления -J608- |
| SK9 | 7.5A | Счетчик такси -G41- Зеркальный счетчик такси -G511- |
| SK10 | — | — |
| SK11 | — | — |
| SK12 | — | — |
| R1 | — | |
| R2 | — | |
| R3 | — | |
| R4 | Реле правой сдвижной двери -J1270- | |
| R5 | Реле циркуляционного насоса -J160- | |
| R6 | — | |
| R7 | — | |
Блок предохранителей O
| № | А | Функция / компонент |
|---|---|---|
| A | 400A | Альтернатор с регулятором напряжения -CX1- Стартер -B- |
Блок предохранителей P
| № | А | Функция / компонент |
|---|---|---|
| SP1 | 150A | Блок предохранителей B -SB- (Для моделей с гибридной системой привода) |
| SP2 | 100A | Вентилятор радиатора -VX57- |
| SP3 | 200A | Предохранитель 1 в блоке предохранителей H -SH1- (Для моделей с гибридной системой привода) |
| 508 | — | Резьбовое соединение (30) на E-box: Электроника питания и управления для электрического привода -JX1- (Для моделей с гибридной системой привода) Точка соединения проводки терминала 30 -TV2- (Для моделей без гибридной системы привода) |
| SP4 | 125A | Блок предохранителей C -SC- (Для моделей с гибридной системой привода) |
| SP5 | 125A | Блок предохранителей C -SC- (Для моделей с гибридной системой привода, с июня 2022) |
Предохранитель высоковольтной системы 1 – S350-
(Для моделей с гибридным приводом)
| № | А | Функция / компонент |
|---|---|---|
| A | 350A | Высоковольтная батарея 1 -AX2- |
Предохранитель высоковольтной системы 3 – S353-
(Для моделей с гибридным приводом)
| № | А | Функция / компонент |
|---|---|---|
| A | 80A | Электроника питания и управления для электрического привода -JX1- |
Реле в блоке переключения для высоковольтной батареи – SX6-
| № | Функция / компонент |
|---|---|
| R1 | Предварительный контактор для высоковольтной батареи -J1044- |
| R2 | Контактор питания высоковольтной батареи 1 -J1057- |
| R3 | Контактор питания высоковольтной батареи 2 -J1058- |
