В этой статье мы рассмотрим Volkswagen Polo пятого поколения (6R/6C/61), выпускавшийся с 2009 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Polo 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW Polo 2009-2017
Панель приборов

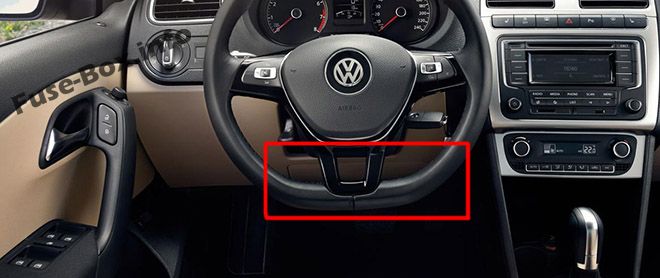

Блок предохранителей расположен за крышкой под рулевым колесом.
Блок управления бортовым питанием
Панель предохранителей/реле расположена слева под приборной панелью.
Основной блок предохранителей
Он расположен в моторном отсеке на аккумуляторе.
Панель приборов
На автомобилях с правым рулем эта панель зеркально отражена.
Назначение предохранителей в панели приборов
| № | А | Компонент |
|---|---|---|
| F1 | 5A | Блок управления в панели приборов Блок управления ABS Блок управления электроникой мобильного телефона |
| F2 | 10A | Комбинационный переключатель рулевой колонки Блок управления бортовым питанием Мотор стеклоочистителя заднего стекла Насос омывателя лобового и заднего стекла |
| F3 | 5A | Реле топливного насоса Блок управления двигателем Реле подачи топлива Блок управления топливным насосом Блок управления акустикой кузова |
| F4 | 2A | (2A) Комбинационный переключатель |
| F5 | — | — |
| F6 | 5A | Модуль управления приборной панелью |
| F7 | 5A | Регулятор дальности света фар Левый фонарь номерного знака Правый фонарь номерного знака Блок управления бортовым питанием |
| F8 | 10A | Система управления двигателем |
| F9 | 5A/7.5A | Кнопка TCS и ESP Кнопка индикации давления в шинах Датчик угла поворота руля Блок управления ABS Кнопка системы Stop/Start Интерфейс диагностики шин данных |
| F10 | 5A | Переключатель круиз-контроля Комбинационный переключатель рулевой колонки Переключатель стоп-сигнала Переключатель педали сцепления Блок управления бортовым питанием |
| F11 | 5A/10A | Регулятор дальности света фар Мотор регулировки дальности левой фары Мотор регулировки дальности правой фары Переключатель круиз-контроля Блок управления бортовым питанием Блок управления поворотными огнями и регулировкой дальности |
| F12 | 5A | Переключатель регулировки дверных зеркал |
| F13 | 5A | Модуль управления трансмиссией (TCM) |
| F14 | 5A | Модуль управления подушками безопасности (SRS) |
| F15 | 5A | Подогрев форсунок омывателя лобового стекла |
| F16 | 5A | Модуль управления парковочными датчиками |
| F17 | — | — |
| F18 | 5A | Переключатель отключения заднего противотуманного фонаря Блок управления в панели приборов Лампа левого заднего противотуманного фонаря Блок управления бортовым питанием |
| F19 | 5A | Многофункциональный блок управления |
| F20 | 5A | Датчик угла поворота руля Блок управления в панели приборов Реле подачи топлива Реле питания клеммы 30 Реле низкой мощности нагрева Реле высокой мощности нагрева |
| F21 | 10A | Многофункциональный блок управления |
| F22 | 5A | Диагностическое соединение Блок управления Climatronic Блок управления системой кондиционирования Блок управления электроникой мобильного телефона Соленоид блокировки извлечения ключа зажигания |
| F23 | 5A | Датчик дождя селектора передач Блок управления бортовым питанием Блок управления двигателем Интерфейс диагностики шин данных |
| F24 | 5A | Блок управления бортовым питанием Подогрев левого наружного зеркала Подогрев правого наружного зеркала |
| F25 | 5A | Датчик высокого давления Блок управления отопителем Блок управления вентилятором радиатора Блок управления системой кондиционирования Блок управления детектором прицепа Диагностическое соединение Датчик влажности Блок управления вентилятором радиатора Стабилизатор напряжения Стабилизатор напряжения 2 |
| F26 | 7,5A | Датчик массы воздуха Датчик уровня и температуры масла Блок управления гидроусилителем Нагревательный элемент для вентиляции картера Реле стартера 1 Реле стартера 2 |
| F27 | 7,5A | Лампы заднего хода |
| F28 | 10A | Система управления двигателем |
| F29 | 10A | Система управления двигателем |
| F30 | 10A | Система управления двигателем |
| F31 | 5A/10A | Система управления двигателем |
| F32 | 10A/15A/20A/30A | Система управления двигателем |
| F33 | 5A | Датчик положения сцепления Переключатель стоп-сигнала |
| F34 | 15A | Блок управления в панели приборов Лампа левого дальнего света Лампа правого дальнего света Блок управления бортовым питанием Блок управления левой газоразрядной фарой Блок управления правой газоразрядной фарой |
| F35 | 15A/20A | Система управления двигателем |
| F36 | 7,5A | Лампа правого дальнего света |
| F37 | 25A | Модуль управления подогревом сидений |
| F38 | 30A | Модуль управления трансмиссией (TCM) |
| F39 | 10A/15A | Лампа правого ближнего света |
| F40 | 30A | Модуль управления вентилятором отопителя/кондиционера |
| F41 | 10A | Мотор стеклоочистителя заднего стекла |
| F42 | 15A | Прикуриватель, 12-вольтовая розетка |
| F43 | 15A | Многофункциональный блок управления |
| F44 | 5A | Сигнализация |
| F45 | 15A | Аудиосистема |
| F46 | 20A | Омыватель фар |
| F47 | 20A | Блок управления бортовым питанием Мотор стеклоочистителя лобового стекла |
| F48 | 25A | Многофункциональный блок управления |
| F49 | 15A/30A | Реле топливного насоса Реле подачи топлива |
| F50 | 25A | Модуль управления функциями двери водителя |
| F51 | 25A | Модуль управления функциями двери пассажира |
| F52 | 30A | Блок управления левой задней дверью Блок управления правой задней дверью |
| F53 | 30A | Многофункциональный блок управления |
| F54 | 15A | Передние противотуманные фары |
| F55 | 15A/20A | Система управления двигателем |
| F56 | 15A | Дневные ходовые огни |
| F57 | 15A | Многофункциональный блок управления |
| F58 | 20A | Вакуумный насос тормозного усилителя |
| F59 | 10A/15A | Лампа левого ближнего света |
| F60 | 15A | Аудиосистема |
Основной блок предохранителей
Назначение предохранителей в основном блоке предохранителей
| № | А | Компонент |
|---|---|---|
| SA1 | 150A/175A | Генератор |
| SA2 | 30A | Модуль управления газовым топливом |
| SA3 | 110A | |
| SA4 | 50A | Модуль управления гидроусилителем |
| SA5 | 40A | Модуль управления ABS |
| SA6 | 40A | Модуль управления мотором вентилятора охлаждающей жидкости двигателя |
| SA7 | 50A | Свечи накала |
| SC1 | 25A | Модуль управления ABS |
| SC2 | 30A | Модуль управления мотором вентилятора охлаждающей жидкости двигателя |
| SC3 | 5A | Модуль управления мотором вентилятора охлаждающей жидкости двигателя |
| SC4 | 10A | Модуль управления ABS |
| SC5 | 5A | Многофункциональный блок управления |
| SC6 | 30A | Модуль управления трансмиссией (TCM) |
Блок управления бортовым питанием
Блок управления бортовым питанием
| № | А | Компонент |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Реле основных цепей зажигания | |
| 4a | Реле ближнего света фар | |
| 4b | Реле продувки топливной системы | |
| 5 | Реле защиты ABS | |
| 6 | Бензин: Реле топливного насоса (FP) | |
| 7 | Реле блокировки стартера | |
| 8 | Реле вспомогательных цепей зажигания | |
| 9 | Реле насоса омывателя фар | |
| 10 | Реле вспомогательных цепей зажигания (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Реле стартера | |
| 13b | Реле вспомогательного отопителя | |
| F1 | 30A | Модуль управления люком в крыше |
| F2 | 40A | Подогрев охлаждающей жидкости двигателя |
| F3 | 40A | Подогрев охлаждающей жидкости двигателя |
| F4 | 40A | Подогрев охлаждающей жидкости двигателя |
| F5 | 20A | Модуль управления прицепом |
| F6 | 20A | Модуль управления прицепом |
| F7 | 15A | Модуль управления прицепом |
