В этой статье мы рассмотрим Volkswagen Polo четвертого поколения (mk4/9N), выпускавшийся с 2002 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Volkswagen Polo 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей VW Polo mk4 (2002-2009)
Расположение блока предохранителей

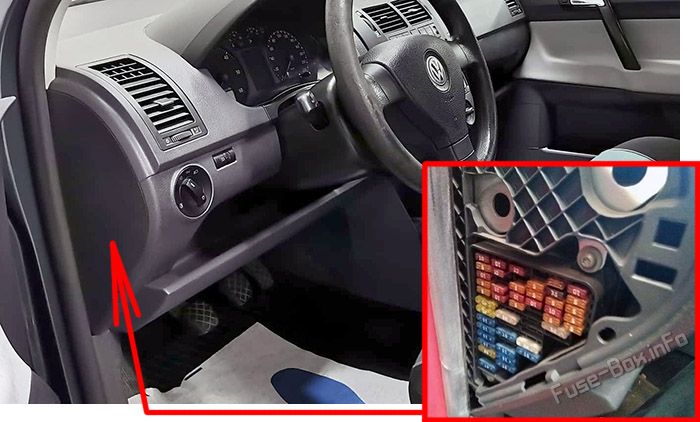

Блок предохранителей расположен за доступной панелью на краю приборной панели со стороны водителя.
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | А | Функция/компонент |
|---|---|---|
| 1 | 10A | Мотор заднего стеклоочистителя |
| 2 | 5A | Подсветка номерного знака |
| 3 | 5A | Лампа левого заднего противотуманного фонаря Гнездо прицепа, задний противотуманный фонарь |
| 4 | 5A | Переключатель системы круиз-контроля Переключатель сцепления Переключатель тормоза Реле вентилятора радиатора Блок управления топливным насосом |
| 5 | 5A | Блок управления двигателем Рекуперация выхлопных газов |
| 6 | 5A | Регулятор дальности света фар |
| 7 | 7.5A/5A | 2002-2004: Рекуперация выхлопных газов Датчик массы воздуха Датчик уровня масла Электрогидравлическое рулевое управление Нагревательный элемент сапуна картера 2005-2009: Датчик уровня и температуры масла Блок управления гидроусилителем руля Нагревательный элемент сапуна картера |
| 8 | 5A | Блок управления бортовой сетью Подогрев зеркал |
| 9 | 10A | 2002-2004 (FSI): Лямбда-зонд Нагреватель картера Регулирующий клапан давления |
| 10 | 5A | Блок управления электроникой для мобильного телефона (2006-2009) Блок управления с дисплеем для радио и навигационной системы Блок управления бортовой сетью Радио |
| 11 | 5A | Переключатель регулировки зеркал Блок управления складыванием внешних зеркал |
| 12 | 5A | Лампа правого заднего фонаря Лампа правого габаритного огня |
| 13 | 5A | Лампа левого габаритного огня Лампа левого заднего фонаря |
| 14 | 10A | Нагреватель сапуна картера Реле насоса вторичного воздуха Рекуперация выхлопных газов Заслонка впускного коллектора Датчик Холла |
| 15 | 10A | Многофункциональный переключатель Блок управления автоматической коробкой передач |
| 16 | 10A | Переключатель прерывистого стеклоочистителя Блок управления бортовой сетью Мотор заднего стеклоочистителя Насос омывателя лобового и заднего стекла |
| 17 | 5A | Блок управления двигателем |
| 18 | 5A | Климат-контроль, Climatronic, блок управления вентилятором радиатора, навигация, циркуляционный насос, подсветка функций, датчик мониторинга салона, зеркало |
| 19 | 10A | Переключатель заднего хода Блок управления парковочным ассистентом Нагревательный элемент левой форсунки омывателя Нагревательный элемент правой форсунки омывателя Подсветка селектора передач (2002-2004) |
| 20 | 5A | Блок управления в приборной панели |
| 21 | 10A | Лампа правого дальнего света |
| 22 | 10A | Лампа левого дальнего света |
| 23 | 10A | Переключатель системы стабилизации Кнопка TCS и ESP Кнопка отображения мониторинга давления в шинах Датчик угла поворота руля, только модели с ESP Блок управления ABS |
| 24 | 10A/15A | 2002-2006: Блок управления бортовой сетью, мотор блокировки лючка топливного бака Блок управления бортовой сетью, мотор центральной блокировки в крышке багажника 2006-2009: Регулятор подогрева сиденья водителя Регулятор подогрева переднего пассажирского сиденья Блок управления подогревом передних сидений |
| 25 | 10A | Форсунки Регулятор распредвала Нагреватель термостата Клапан продувки топлива |
| 26 | 10A | 2002-2004: Стоп-сигналы 2005-2009: Реле насоса охлаждающей жидкости (только BJX) |
| 27 | 5A | Датчик угла поворота руля Блок управления в приборной панели |
| 28 | 10A | Блок управления бортовой сетью, реле внутреннего освещения Реле ламп предупреждения дверей |
| 29 | 5A | Блок управления Climatronic Блок управления системой кондиционирования Блок управления электроникой для мобильного телефона 16-контактный разъем, диагностический интерфейс |
| 30 | 5A | Блок управления бортовой сетью, блокировка селектора, датчик дождя |
| 31 | 25A | Блок управления дверью водителя Мотор стеклоподъемника двери водителя |
| 32 | 15A | 2002-2004: Подогрев сидений 2005-2009: Переключатель стоп-сигналов Реле подавления стоп-сигналов |
| 33 | 15A | Сигнал тревоги |
| 34 | 15A/20A | 2002-2004: Гнездо в багажном отсеке (Variant) 2005-2006: 12-вольтовое гнездо 2006-2009: Прикуриватель 12-вольтовое гнездо Блокирующий диод |
| 35 | 20A | Блок управления люком в крыше |
| 36 | 25A | Переключатель вентилятора притока воздуха Блок управления вентилятором притока воздуха |
| 37 | 15A/20A | Трансформатор зажигания |
| 38 | 25A | Блок управления левой задней дверью |
| 39 | 25A | Блок управления дверью переднего пассажира |
| 40 | 10A/20A/30A | Блок управления двигателем |
| 41 | 15A | Топливный насос |
| 42 | 15A/20A | Регулятор NOx, лямбда-зонд, охлаждение выхлопных газов |
| 43 | 15A | Лампа правого ближнего света Мотор регулировки дальности правой фары |
| 44 | 15A | Лампа левого противотуманного фонаря Лампа правого противотуманного фонаря |
| 45 | 15A | Блок управления двигателем |
| 46 | 20A | Блок управления бортовой сетью Реле автоматического прерывистого омывания и очистки |
| 47 | 20A/30A | Блок управления бортовой сетью Подогрев заднего стекла |
| 48 | 15A | Блок управления бортовой сетью, указатели поворота |
| 49 | 10A/15A | 2002-2006: Прикуриватель 2006-2009: Блок управления бортовой сетью, мотор блокировки лючка топливного бака Блок управления бортовой сетью, мотор центральной блокировки в крышке багажника |
| 50 | 15A | 2002-2004: Центральная блокировка 2005-2009: Ультразвуковой датчик охранной сигнализации Центральный блок управления системой комфорта |
| 51 | 15A | Блок управления с дисплеем для радио и навигационной системы Блок управления ближним светом, включение/выключение системы Coming home Радио |
| 52 | 20A | Реле системы омывателя фар Блок управления бортовой сетью Верхнетональный сигнал, низкотональный сигнал |
| 53 | 25A | Блок управления правой задней дверью |
| 54 | 15A | Лампа левого ближнего света Мотор регулировки дальности фары |
Панель реле
Панель реле расположена под приборной панелью со стороны водителя.
| № | А | Описание |
|---|---|---|
| 1 | 2002-2004: Реле режима вождения школы 2005-2009: Реле насоса вторичного воздуха (код двигателя BJX) Блок управления складыванием внешних зеркал |
|
| 2 | 2005-2009: Блок управления складыванием внешних зеркал Реле режима вождения школы |
|
| 3 | Реле свечей накала (дизельные двигатели) Реле питания Motronic (2002-2007) |
|
| 4 | Реле топливного насоса | |
| 5 | 2002-2004: Реле ламп предупреждения 2005-2007: Реле ламп предупреждения дверей Реле подавления стоп-сигналов |
|
| 6 | Реле системы омывателя фар | |
| 7 | 2002-2004: Реле ингибитора стартера 2005-2009: Блок управления ближним светом, включение/выключение (система coming home) |
|
| 8 | Реле низкой мощности нагрева (дизельные двигатели) Реле насоса охлаждающей жидкости (2005-2007, код двигателя BJX) |
|
| 9 | Реле высокой мощности нагрева (дизельные двигатели) | |
| 10 | Реле питания Motronic Реле вентилятора радиатора (коды двигателей ASZ, BLT) Реле питания (2002-2004) |
|
| 11 | Реле разрядки X-контакта | |
| 12 | Реле подачи топлива | |
| 13 | Реле топливного насоса (бензиновые двигатели) | |
| 14 | 40A | Предохранители дизельных двигателей: Предохранитель нагревательного элемента 1 Предохранитель нагревательного элемента 2 Предохранитель нагревательного элемента 3 |
| 15 | 2002-2004: Реле системы прямого впрыска дизеля 2005-2009: Реле питания терминала 30 (дизельные двигатели) Реле питания Motronic (бензиновые двигатели, кроме кодов BUD, BTS) Реле топливного насоса (2005-2007, коды двигателей BMD, BME) |
|
| F1 | 10A | Гнездо прицепа |
| F2 | 15A | Регулятор подогрева сиденья водителя Регулятор подогрева переднего пассажирского сиденья Блок управления подогревом сиденья водителя Блок управления подогревом переднего пассажирского сиденья |
| F3 | 10A/5A | Режим вождения школы Переключатель подсветки пространства для ног Переключатель звукового сигнала Блок управления в приборной панели (Южная Африка, с 2006, 5A) |
| F4 | 10A | Режим вождения школы 12-вольтовое гнездо |
Расположение блока предохранителей
Основной блок предохранителей расположен сверху на аккумуляторной батарее в моторном отсеке.
Схема блока предохранителей
Вариант 1
| № | А | Функция/компонент |
|---|---|---|
| S162 | 175A | Альтернатор |
| S163 | 110A | Держатель предохранителей B |
| S164 | 50A | Блок управления гидроусилителем руля |
| S176 | 50A | Блок управления активацией свечей накала Свечи накала двигателя Мотор насоса вторичного воздуха |
| S177 | 40A | Вентилятор радиатора (модели с системой кондиционирования или Climatronic) |
| S178 | 40A | Блок управления ABS |
| S179 | 25A | Блок управления ABS |
| S180 | 30A | Вентилятор радиатора |
| S267 | — | — |
| S268 | 5A | Блок управления бортовой сетью |
| S269 | 5A | Блок управления вентилятором радиатора |
| S270 | — | — |
| S271 | 5A | Блок управления автоматической коробкой передач |
| S272 | — | — |
| S273 | — | — |
| S274 | — | — |
Вариант 2
| № | А | Функция/компонент |
|---|---|---|
| S162 | 175A | Альтернатор |
| S163 | 110A | Держатель предохранителей B |
| S164 | 40A | Вентилятор радиатора (модели с системой кондиционирования или Climatronic) |
| S176 | 40A | Блок управления ABS |
| S177 | 50A | Блок управления гидроусилителем руля |
| S178 | 50A | Блок управления активацией свечей накала Свечи накала двигателя Мотор насоса вторичного воздуха |
| S179 | 25A | Блок управления ABS |
| S180 | 30A | Вентилятор радиатора |
| S267 | 5A | Блок управления вентилятором радиатора |
| S268 | 10A | Блок управления ABS |
| S269 | 5A | Блок управления бортовой сетью |
| S270 | 5A | Блок управления системой прямого впрыска дизеля (модели с кодом двигателя BMT) |
