В этой статье рассматривается Volkswagen Transporter пятого поколения после рестайлинга (T5.1), выпускавшийся с 2009 по 2015 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Transporter T5.1 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей VW Transporter T5.1

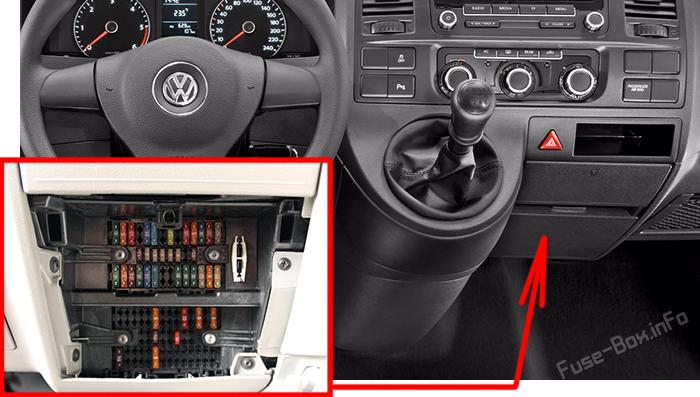

Расположение блока предохранителей
Схема блока предохранителей (-SB-, -SC-)
Назначение предохранителей в панели приборов (держатели предохранителей C и B)
| № | А | Назначение/компонент |
|---|---|---|
| Держатель предохранителей B | ||
| SB1 | 30A | Реле питания клеммы 15 |
| SB2 | 5A | Датчик угла поворота руля |
| SB3 | 10A | Блок управления бортовым питанием |
| SB4 | 5A | Блок управления ассистентом смены полосы Блок управления ассистентом смены полосы 2 |
| SB5 | 15A | Левый передний фонарь |
| SB6 | 15A | Левый передний фонарь |
| SB7 | 15A | Блок управления бортовым питанием |
| SB8 | 15A | Блок управления задней крышкой -J605- |
| SB8 | 20A | Сигнал тревоги Блок управления бортовым питанием Блок управления левой раздвижной дверью Блок управления задней крышкой Блок управления правой раздвижной дверью |
| SB9 | 30A | Блок управления бортовым питанием |
| SB10 | 10A | Переключатель прерывистого стеклоочистителя Переключатель заднего стеклоочистителя Регулятор прерывистого стеклоочистителя Переключатель насоса омывателя (автоматическая система мойки/очистки и омыватель фар) |
| SB11 | 5A | Подсветка номерного знака |
| SB12 | 5A/30A | Переключатель освещения |
| SB13 | 10A | Блок управления подушками безопасности Лампа предупреждения о деактивации подушки безопасности переднего пассажира |
| SB14 | 25A | Переключатель дальнего/ближнего света фар |
| SB15 | 7,5A | Переключатель вентилятора обдува Переключатель заднего вентилятора обдува Реле изоляции вентилятора обдува |
| SB16 | 5A | Блок управления бортовым питанием |
| SB17 | 5A | Переключатель отключения заднего противотуманного фонаря Блок управления в панели приборов Лампа левого заднего противотуманного фонаря |
| SB18 | 5A | Блок управления в панели приборов |
| SB19 | 5A | Пульт управления и дисплей для кемпингового оборудования Блок управления бортовым питанием 10-контактный разъем (только модели с электрическим интерфейсом для внешнего использования) |
| SB20 | 5A | Диагностическое соединение Блок управления блокировкой дифференциала (2011-2015) |
| SB21 | 5A | Реле стартера Блок управления двигателем 10-контактный разъем (только модели с электрическим интерфейсом для внешнего использования) |
| SB22 | 7,5A | Переключатель освещения Блок управления в панели приборов Блок управления детектором прицепа Диагностическое соединение |
| SB23 | 5A | Только модели с электрическим интерфейсом для внешнего использования: Реле блокировки стартера Блок управления бортовым питанием Блок управления двигателем 10-контактный разъем |
| SB23 | 30A | Стартер Реле блокировки стартера Блок управления двигателем |
| SB23 | 30A | Реле блокировки стартера Реле блокировки стартера, переключатель сцепления |
| SB24 | 5A | Датчик угла поворота руля |
| SB25 | 7,5A | Переключатель вентилятора обдува Датчик регулировки переднего вентилятора Bitron Блок управления Climatronic Блок управления системой кондиционирования воздуха |
| SB26 | 30A | Переключатель освещения |
| SB27 | 15A | Правый передний фонарь |
| SB28 | 15A | Правый передний фонарь Блок управления в панели приборов |
| SB29 | — | — |
| SB30 | 10A | Нагревательный элемент левого форсунка омывателя Нагревательный элемент правого форсунка омывателя Мотор заднего стеклоочистителя Мотор стеклоочистителя правой задней двери крыла Мотор стеклоочистителя левой задней двери крыла |
| SB31 | 30A | Блок управления бортовым питанием |
| SB32 | 30A | Блок управления бортовым питанием |
| SB33 | 30A | Радио Блок управления с дисплеем для радио и навигационной системы |
| SB34 | 25A | Предохранитель 14 на держателе D Предохранитель 17 на держателе D Предохранитель 20 на держателе D Предохранитель 24 на держателе D |
| SB35 | 5A | Соединение (58s) в жгуте проводов крыши Соединение 1 (58d) в главном жгуте проводов Соединение 2 (58d) в главном жгуте проводов Соединение 3 (58d) в главном жгуте проводов Соединение (58b) в жгуте проводов двери водителя |
| SB36 | 25A | Блок управления бортовым питанием -J519- (T73a/13) |
| Держатель предохранителей C | ||
| SC1 | 15A | 10-контактный разъем |
| SC2 | 5A | Модуль отправки и приема монитора салона 1 Модуль отправки и приема монитора салона 2 |
| SC3 | 10A | Переключатель красного креста Лампа предупреждения красного креста |
| SC3 | 15A | Счетчик такси Пульт дистанционного управления сигнализацией такси, блок управления |
| SC4 | 10A | Переключатель блокировки заднего дифференциала Вакуумный переключатель блокировки заднего дифференциала Блок управления блокировкой дифференциала Блок управления полным приводом |
| SC5 | 10A | 6-контактный разъем |
| SC6 | 5A | Датчик уровня и температуры масла |
| SC7 | 10A | Переключатель вращающегося света |
| SC7 | 30A | Блок управления системой сигнализации |
| SC8 | 5A | Блок управления парктроником |
| SC9 | 5A | Переключатель круиз-контроля |
| SC10 | 10A | Регулятор подсветки переключателей и приборов Блок управления корректором дальности фар Мотор корректора дальности левой фары Мотор корректора дальности правой фары |
| SC11 | 15A | Счетчик такси Блок управления сигнализацией такси 2 Реле системы сигнализации 1 Пульт дистанционного управления сигнализацией такси, блок управления Двусторонняя радиосвязь |
| SC12 | 5A | Левый передний фонарь |
| SC12 | 30A | Блок управления бортовым питанием |
| SC13 | 5A | Реле изоляции CAN-шины силовой передачи |
| SC14 | 5A | Правый передний фонарь |
| SC14 | 30A | Блок управления бортовым питанием |
| SC15 | 5A | Блок управления электроникой для мобильного телефона Блок управления усилителем голоса |
| SC16 | 7,5A | Интерфейс для внешнего мультимедийного блока ТВ-тюнер |
| SC17 | 7,5A | Блок управления бортовым питанием Внутреннее освещение и освещение багажного отделения Переключатель деактивации монитора салона Автоматическое антибликовое внутреннее зеркало |
| SC18 | 5A | Переключатель заднего вентилятора обдува |
| SC18 | 5A | Пульт управления и дисплей для заднего Climatronic Датчик регулировки заднего вентилятора |
| SC19 | 5A | Автоматическое антибликовое внутреннее зеркало |
| SC20 | 10A | Блок управления бортовым питанием |
| SC21 | 5A | Датчик дождя |
| SC22 | 10A | Датчик высокого давления Датчик качества воздуха Реле системы кондиционирования воздуха Реле клапана отключения охлаждающей жидкости |
| SC23 | 7,5A/10A | Пульт управления и дисплей для кемпингового оборудования Дисплей на крыше Реле остаточного тепла Приемник пульта дистанционного управления дополнительным отопителем Приемник пульта дистанционного управления дополнительным нагревателем охлаждающей жидкости |
| SC24 | 7,5A | Внутреннее освещение и освещение багажного отделения |
| SC25 | 25A | Блок управления обогревом передних сидений |
| SC26 | 10A | Хронометраж |
| SC27 | 30A | Реле питания клеммы 15 2 |
| SC28 | 5A | Переключатель регулировки зеркал Переключатель переключения регулировки зеркал |
| SC29 | 20A | Блок управления отопителем |
| SC30 | 5A | Пульт управления и дисплей для кемпингового оборудования |
| SC30 | 5A | Реле дополнительного нагревателя охлаждающей жидкости |
| SC31 | 5A | Блок зарядного устройства бортового питания |
| SC31 | 25A | Блок управления люком в крыше |
| SC32 | 20A | Реле системы омывателя фар |
| SC33 | 5A | Хронометраж |
| SC34 | 5A | Соединитель катушки подушки безопасности и возвратная пружина с контактным кольцом Блок управления многофункциональным рулем |
| SC35 | 20A | Блок управления бортовым питанием |
| SC36 | 5A | Пульт управления и дисплей для кемпингового оборудования 10-контактный разъем (только модели с электрическим интерфейсом для внешнего использования) 10-контактный разъем (только для оптимального полицейского оборудования (UF4/UF5)) |
Держатель предохранителей F
| № | А | Назначение/компонент |
|---|---|---|
| 1 | 5A | 10-контактный разъем (модели с электрическим интерфейсом для внешнего использования) 6-контактный разъем |
| 2 | 3A | 10-контактный разъем (модели с электрическим интерфейсом для внешнего использования) |
| 3 | 15A | 10-контактный разъем (модели с электрическим интерфейсом для внешнего использования) Память данных о事故 |
| 3 | 5A | Память данных о事故 |
| 4 | 15A | 10-контактный разъем (модели с электрическим интерфейсом для внешнего использования) |
| 5 | 5A | 10-контактный разъем (модели с электрическим интерфейсом для внешнего использования) |
| 6 | 25A | 6-контактный разъем (модели с электрическим интерфейсом для внешнего использования) |
| 7 | 15A | Розетка 12 В |
| 7 | 30A | Трансформатор с розеткой 12 В — 230 В/115 В (только для кемпера, не для Beach) |
| 8 | 20A | Блок управления отопителем |
| 8 | 25A | Блок управления дополнительным отопителем |
| 9 | 25A | Переключатель заднего вентилятора обдува Реле изоляции вентилятора обдува |
| 9 | 30A | Переключатель заднего вентилятора обдува Реле изоляции вентилятора обдува Задний вентилятор обдува |
| 10 | 15A/30A | Переключатель вентилятора обдува Реле дополнительного отопителя Блок управления системой кондиционирования воздуха Последовательный резистор вентилятора обдува с плавким предохранителем от перегрева |
| 11 | 15A | Прикуриватель |
| 12 | 5A | 10-контактный разъем (модели с электрическим интерфейсом для внешнего использования) 6-контактный разъем Память данных о事故 |
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | 30A | Блок зарядного устройства бортового питания (только для кемпера, не для Beach) |
| 17 | 30A | Блок управления гидравликой крыши (только для кемпера, не для Beach) |
| 18 | 10A | Только для кемпера, не для Beach: Лампа чтения карты Задний правый светильник для чтения Правый внутренний светильник Освещение багажного отделения слева Светильник кухонного уголка 1 Светильник кухонного уголка 2 Светильник кухонного уголка 3 |
| 19 | 10A | Только для кемпера, не для Beach: Холодильный ящик |
| 20 | 5A | Только для кемпера, не для Beach: Переключатель насоса воды Насос воды |
| 21 | 5A | Только для кемпера, не для Beach: Пульт управления и дисплей для кемпингового оборудования |
| 22 | 15A | Розетка 12 В 2 |
| 23 | 15A | Розетка 12 В 3 |
| 24 | 10A | Реле переключения 1 для вентилятора на крыше Реле переключения 2 для вентилятора на крыше Переключатель вентилятора на крыше для вентиляции грузового отсека Переключатель вентилятора на крыше для извлечения воздуха из грузового отсека |
| 24 | 15A | Розетка 12 В 4 |
| 25 | 15A | Блок управления детектором прицепа |
| 26 | 20A | Блок управления детектором прицепа |
| 27 | 20A | Блок управления детектором прицепа |
| 28 | 7,5A | Блок управления камерой заднего вида |
| 29 | — | — |
| 30 | 5A | 2020: Блок управления усилителем голоса |
| 31 | — | — |
| 32 | — | — |
| 33 | 15A | Переключатель регулировки поясничной поддержки сиденья водителя |
| 34 | 40A | Блок управления правой раздвижной дверью |
| 35 | 80A | Реле изоляции аккумулятора Реле цепи зарядки второго аккумулятора |
| 36 | 40A | Блок управления левой раздвижной дверью |
| 37 | 40A | Вентилятор обдува (модели со вторым аккумулятором) |
| 38 | 40A | 6-контактный разъем (модели с электрическим интерфейсом для внешнего использования) |
| 39 | — | — |
| Оборудование только для кемпера Beach: | ||
| S131 | 10A | Правый внутренний светильник Задний правый внутренний светильник Светильник кухонного уголка 1 Светильник кухонного уголка 3 |
| S132 | 10A/15A | Розетка 12 В |
| S133 | 15A | Розетка 12 В 5 Задний левый светильник для чтения Светильник кухонного уголка 2 |
Соединительная станция слева от коробки сиденья (10-контактный)
| № | А | Назначение/компонент |
|---|---|---|
| A | — | — |
| B | — | — |
| C | — | — |
| D | 30A | Усилитель |
Предохранители на держателе реле 1 (кабина) 8-контактный
Под панелью приборов (центр, под предохранителями).
| № | А | Назначение/компонент |
|---|---|---|
| 6 | 15A | Блок управления системой сигнализации (такси) |
| 6 | 10A | Блок управления сигнализацией такси 2 (такси) |
| A | — | — |
| B | 30A | Блок управления дверью водителя Блок управления дверью переднего пассажира |
| C | — | — |
Предохранители на держателе реле 2 (кабина) 8-контактный
Под панелью приборов (центр, под предохранителями).
| № | А | Назначение/компонент |
|---|---|---|
| A | — | — |
| B | — | — |
| C | 40A | Переключатель вентилятора обдува Блок управления системой кондиционирования воздуха |
| C | 40A | Переключатель вентилятора обдува Блок управления системой кондиционирования воздуха Реле дополнительного нагревателя охлаждающей жидкости (модели с дополнительным отоплением) Вентилятор обдува |
Расположение блока предохранителей
Схема блока предохранителей (-SD-)
Назначение предохранителей в моторном отсеке (держатели предохранителей D)
| № | А | Назначение/компонент |
|---|---|---|
| 1 | 5A | Блок управления вентилятором радиатора |
| 2 | 5A | Реле дополнительного насоса охлаждающей жидкости Реле остаточного тепла Насос циркуляции |
| 3 | 5A | Нагревательный элемент для вентилятора картера |
| 4 | 30A | 2011-2015: Стабилизатор напряжения (модели с системой stop/start) Блок управления с дисплеем для радио и навигационной системы (модели с stop/start) Радио (модели с stop/start) Предохранитель 18 на держателе B (модели с stop/start) Предохранитель 15 на держателе C (модели с stop/start) Предохранитель 16 на держателе C (модели с stop/start) |
| 5 | 15A | Мехатроник для коробки передач с двойным сцеплением Соленоид блокировки селектора Селектор |
| 6 | 30A | Блок управления ABS |
| 7 | 7,5A | Насос омывателя Насос омывателя лобового и заднего стекла |
| 8 | — | — |
| 9 | 5A | Блок управления двигателем |
| 10 | 5A | Реле насоса дополнительного воздуха (для кода двигателя AXA) Соленоид клапана системы адсорбера 1 (для кода двигателя AXA) |
| 10 | 15A | Соленоид клапана управления давлением наддува (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Клапан заслонки выхлопа (для кода двигателя CFCA) Клапан переключения охладителя рециркуляции отработавших газов (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 10 | 10A | Соленоид клапана управления давлением наддува (для кода двигателя CJKA) Соленоид клапана системы адсорбера 1 (для кода двигателя CJKA) Клапан управления впускным распредвалом 1 (для кода двигателя CJKA) Клапан рециркуляции воздуха турбонагнетателя (для кода двигателя CJKA) Клапан заслонки впускного коллектора (для кода двигателя CJKA) |
| 11 | 30A | Переключатель дальнего/ближнего света фар Реле главного пучка фар |
| 12 | 10A | Регулирующий клапан давления топлива (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Дозирующий клапан топлива (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 13 | 10A | 2010-2011: Блок управления левым газоразрядным светом |
| 14 | 5A | Реле топливного насоса (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, AXA, CFCA) Реле электрического топливного насоса 2 (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 15 | 10A | Переключатель заднего хода |
| 16 | 5A | Переключатель стоп-сигнала Датчик массы воздуха (для кода двигателя AXA) |
| 17 | 5A | Кнопка TCS и ESP Кнопка дисплея монитора давления в шинах Блок управления ABS |
| 18 | 5A | Блок управления электроусилителем руля |
| 19 | 5A | Переключатель сцепления Датчик положения сцепления Датчик массы воздуха (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 20 | 5A | Блок управления двигателем Датчик массы воздуха (для кода двигателя CJKA) |
| 21 | 5A | Клапан рециркуляции отработавших газов (для кода двигателя AXA) |
| 22 | 10A | Форсунка цилиндра 1–4 (для кода двигателя AXA) |
| 23 | 10A | 2010-2011: Блок управления правым газоразрядным светом |
| 24 | 5A | Мехатроник для коробки передач с двойным сцеплением Селектор |
| 25 | 30A | Блок управления двигателем (для кода двигателя AXA) Трансформатор зажигания (для кода двигателя AXA) |
| 25 | 20A | Актуатор 1–8 для регулировки распредвала (для кода двигателя CJKA) |
| 26 | 5A | 2010-2011: Левый передний фонарь |
| 27 | 10A | Насос непрерывной циркуляции охлаждающей жидкости (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 28 | 15A | Высокотональный сигнал (для моделей с оборудованием такси) |
| 29 | 5A | 2010-2011: Правый передний фонарь |
| 30 | 20A | Реле топливного насоса (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Насос наддува топливной системы (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Реле электрического топливного насоса 2 (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Дополнительный топливный насос (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Насос наддува топливной системы (для кода двигателя AXA) Блок управления топливным насосом (для кода двигателя CJKA) Насос наддува топливной системы (для кода двигателя CJKA) |
| 31 | 15A | Нагреватель зонда лямбда Нагреватель зонда лямбда 1 после каталитического нейтрализатора (для кодов двигателей AXA, CJKA) |
| 32 | 5A | Реле электрического топливного насоса 2 (для кода двигателя AXA) |
| 32 | 30A | Блок управления двигателем (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 32 | 30A | Блок управления двигателем (для кода двигателя CJKA) Катушка зажигания 1–4 с выходной ступенью (для кода двигателя CJKA) |
| 33 | 5A | Блок управления автоматическим периодом свечения (для кодов двигателей CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Реле отключения клапана отключения топлива (для кода двигателя CJKA) Реле дополнительного насоса охлаждающей жидкости Реле насоса охлаждающей жидкости (для кода двигателя CJKA) Насос непрерывной циркуляции охлаждающей жидкости (для кода двигателя CJKA) |
| 34 | 5A | Блок управления бортовым питанием |
| 35 | 15A | Реле отключения клапана отключения топлива (для кода двигателя CJKA) Регулирующий клапан давления топлива (для кода двигателя CJKA) |
| 35 | 5A | Блок управления монитором аккумулятора (модели с stop/start) |
| 36 | 30A | Стартер (модели без stop/start) Реле блокировки стартера (модели без stop/start) |
| 36 | 5A | Интерфейс диагностики шины данных (модели с stop/start) |
Мощные предохранители (-SA-)
| № | А | Назначение/компонент |
|---|---|---|
| 1 | 175A/225A | Генератор |
| 2 | 125A | Реле разгрузки X-контакта Положительное соединение 2 (30) в главном жгуте проводов Положительное соединение 5 (30) в главном жгуте проводов Положительное соединение 6 (30) в главном жгуте проводов Положительное соединение 7 (30) в главном жгуте проводов Положительное соединение 8 (30) в главном жгуте проводов Положительное соединение 9 (30) в главном жгуте проводов Предохранитель 9 на держателе B Предохранитель 14 на держателе B |
| 3 | 50A/100A | Реле цепи зарядки второго аккумулятора Положительное соединение 14 (30) в главном жгуте проводов Положительное соединение 15 (30) в главном жгуте проводов |
| 4 | 70A | Положительное соединение (30) в жгуте проводов моторного отсека |
| 5 | 50A | Предохранитель 1 блока управления ABS Предохранитель 6 на держателе D |
| 6 | 50A/60A | Блок управления автоматическим периодом свечения Реле насоса дополнительного воздуха |
| 7 | 100A | Блок управления вентилятором радиатора |
| 8 | 40A/50A/100A | Положительное соединение 1 (30) в жгуте проводов салона Положительное соединение 2 (30) в жгуте проводов салона Предохранитель 9 на держателе F Предохранитель 14 на держателе F Предохранитель 22 на держателе F Предохранитель 23 на держателе F Предохранитель 24 на держателе F |
| 9 | 100A | Положительное соединение (30) в главном жгуте проводов Положительное соединение 3 (30) в главном жгуте проводов |
Корпус электроники держателя реле (8-контактный)
| № | А | Назначение/компонент |
|---|---|---|
| A | — | — |
| B | 40A | Блок управления ABS |
