В этой статье мы рассмотрим Volkswagen Transporter шестого поколения (T6), выпускавшийся с 2015 по 2019 год. Здесь вы найдёте схемы блоков предохранителей Volkswagen Transporter T6 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей VW Transporter T6

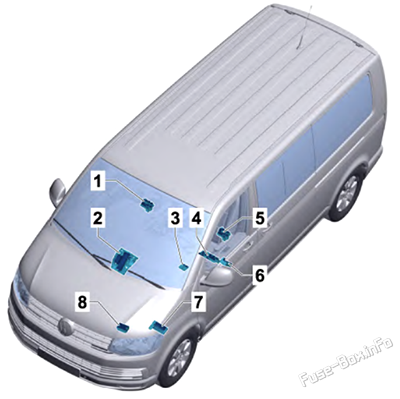

Расположение блока предохранителей
- Блок предохранителей K -SK-
- Блок предохранителей C -SC-, блок предохранителей D -SD- и блок предохранителей F -SF-, в центре панели приборов
- Одиночный предохранитель нагревателя воздуха -S25- и тепловой предохранитель стеклоподъемника
- Предохранитель 1 -S131-, предохранитель 2 -S132-, предохранитель 3 -S133-, блок предохранителей H -SH- (-SH1- до -SH30-) и блок предохранителей J -SJ-, под левой коробкой сиденья
- Блок предохранителей H -SH- (-SH35- до -SH50-), под коробкой сиденья слева
- Предохранитель 31 в блоке предохранителей H -SH31-, под коробкой сиденья слева
- Блок предохранителей A -SA-, слева в моторном отсеке
- Блок предохранителей B -SB-, слева в моторном отсеке
Блок предохранителей K -SK-
| № | А | Функция/компонент |
|---|---|---|
| 1 | — | не назначено |
| 2/1 | — | не назначено |
| 2/2 | 3 A | Дисплей мультимедийной системы 1 (только модели с Rear Seat Entertainment) |
| 2/3 | 3 A | Дисплей мультимедийной системы 1 (только модели с Rear Seat Entertainment) |
| 3-8 | — | не назначено |
Одиночный предохранитель -S25- и тепловой предохранитель -S43-
| № | А | Функция/компонент |
|---|---|---|
| 1 | 40 A | Одиночный предохранитель нагревателя воздуха -S25-: Переключатель вентилятора свежей воздуха Блок управления системой кондиционирования воздуха |
| 2 | 30 A | Тепловой предохранитель стеклоподъемника -S43-: Блок управления дверью водителя Блок управления дверью переднего пассажира |
Блок предохранителей A -SA-
| № | А | Функция/компонент |
|---|---|---|
| 1 | 225 A | Генератор |
| 2 | 125 A | Блок предохранителей C -SC- (-SC1- до -SC17-) |
| 3 | 50 A / 100 A | Реле изоляции аккумулятора Реле зарядки второго аккумулятора Предохранители в блоке предохранителей H: №25, 27 Блок управления левым сдвижным дверью Блок управления правым сдвижным дверью |
| 4 | 70 A | Положительное соединение (30) в жгуте проводов моторного отсека |
| 5 | 60 A / 80 A | Блок управления ABS |
| 6 | 100 A | Реле обогрева лобового стекла Блок управления автоматическим периодом свечения |
| 7 | 100 A | Блок управления вентилятором радиатора |
| 8 | 50 A / 100 A | Положительное соединение 1 (30) в жгуте проводов салона Положительное соединение 2 (30) в жгуте проводов салона Положительное соединение 3 (30) в главном жгуте проводов |
| 9 | 100 A | Блок предохранителей C -SC- (-SC38- до -SC54-) |
Блок предохранителей B -SB-
Расположение блока предохранителей
- Откройте капот;
- При необходимости снимите крышку аккумулятора. Поверните быстросъемные фиксаторы на 90 градусов;
- Выньте перегородку (1);
- Поверните оба быстросъемных фиксатора на 90 градусов;
- Зафиксируйте крышку предохранителей (3) спереди и сложите её вверх.
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей моторного отсека (Блок предохранителей B)
| № | А | Функция/компонент |
|---|---|---|
| 1 | 5 A | Блок управления вентилятором радиатора |
| 2 | 5 A | Реле дополнительного насоса охлаждающей жидкости Реле остаточного тепла Циркуляционный насос |
| 3 | 5 A | Нагревательный элемент для вентилятора картера (бензин, дизель Euro 5) |
| 4 | 30 A | Стабилизатор напряжения Блок управления 1 для информационной электроники Радио Предохранители в блоке предохранителей C: №22, 58 |
| 5 | 15 A | Селектор переключения передач Мехатронный блок для двухмассовой коробки передач Соленоид блокировки извлечения ключа зажигания |
| 6 | 30 A | Блок управления ABS |
| 7 | 5 A | Нагревательный элемент для вентилятора картера (дизель Euro 6) |
| 8 | 30 A | Обогрев лобового стекла |
| 9 | 5 A | Блок управления двигателем/мотором |
| 10 | 10 A | Электромагнитный клапан управления давлением наддува (бензин) Электромагнитный клапан фильтра активированного угля 1 (бензин) Электромагнитный клапан управления распредвалом 1 (бензин) Клапан рециркуляции воздуха турбонагнетателя (бензин) Клапан заслонки впускного коллектора (бензин) |
| 10 | 15 A | Электромагнитный клапан управления давлением наддува (дизель) Клапан заслонки выхлопа (дизель Euro 5) Электромагнитный клапан управления давлением наддува 2 (дизель Euro 6) Клапан заслонки впускного коллектора (дизель Euro 6) Переключающий клапан охладителя рециркуляции отходящих газов (дизель Euro 5) Переключающий клапан турбины (дизель Euro 6) |
| 11 | — | не назначено |
| 12 | 10 A | Регулирующий клапан давления топлива (дизель Euro 5) Дозирующий клапан топлива (дизель) |
| 13 | 7.5 A | Реле системы дозирования восстановителя (дизель Euro 6) Бак восстановителя (дизель Euro 6) Дозирующий блок для системы дозирования восстановителя (дизель Euro 6) |
| 14 | 5 A | Реле топливного насоса (дизель) Реле электрического топливного насоса 2 (дизель Euro 5) |
| 15 | 10 A | Выключатель заднего хода |
| 16 | 5 A | Выключатель стоп-сигнала |
| 17 | 5 A | Кнопка TCS и ESP Кнопка индикатора потери давления в шинах Кнопка контроля спуска с горы Блок управления ABS |
| 18 | 5 A | Блок управления рулевым управлением |
| 19 | 5 A | Выключатель педали сцепления Датчик положения сцепления Датчик массы воздуха (дизель) |
| 20 | 5 A | Блок управления двигателем/мотором Датчик массы воздуха (бензин) |
| 21 | — | не назначено |
| 22 | — | не назначено |
| 23 | 10 A | Реле системы дозирования восстановителя |
| 24 | 5 A | Селектор переключения передач Мехатронный блок для двухмассовой коробки передач |
| 25 | 20 A | Актуаторы 1-8 для регулировки распредвала |
| 26 | 30 A | Обогрев лобового стекла |
| 27 | 10 A | Насос непрерывной циркуляции охлаждающей жидкости (дизель Euro 5) Насос охлаждения наддувочного воздуха (дизель Euro 6) Насос для охладителя рециркуляции отходящих газов (дизель Euro 6) |
| 28 | 15 A | Блок управления электроникой датчиков (дизель Euro 6) Датчик сажи (дизель Euro 6) Блок управления датчиком NOx (дизель Euro 6) Датчик NOx (дизель Euro 6) |
| 29 | 15 A | Клапан управления давлением масла (дизель Euro 6) Клапан охлаждающей жидкости для головки блока цилиндров (дизель Euro 6) Вспомогательный насос отопления (дизель Euro 6) Реле отключения клапана отключения топлива (бензин) Регулирующий клапан давления топлива (бензин) |
| 30 | 20 A | Реле топливного насоса (дизель) Насос наддува топливной системы (дизель) Реле электрического топливного насоса 2 (дизель Euro 5) Вспомогательный топливный насос (дизель Euro 5) Блок управления топливным насосом (бензин) Насос наддува топливной системы (бензин) |
| 31 | 15 A | Зонд лямбда Нагреватель зонда лямбда Зонд лямбда после каталитического нейтрализатора (бензин) Нагреватель зонда лямбда 1 после каталитического нейтрализатора (бензин) |
| 32 | 30 A | Блок управления двигателем/мотором Катушки зажигания 1-4 с выходным каскадом (бензин) |
| 33 | 5 A | Блок управления автоматическим периодом свечения (дизель) Реле дополнительного насоса охлаждающей жидкости (бензин, дизель Euro 5) Реле отключения клапана отключения топлива (бензин) Реле насоса охлаждающей жидкости (бензин) Насос непрерывной циркуляции охлаждающей жидкости (бензин) |
| 34 | 5 A | Блок управления бортовым питанием |
| 35 | 5 A | Блок управления монитором аккумулятора |
| 36 | 30 A | Реле блокировки стартера Стартер |
Блоки предохранителей C -SC-, D -SD- и F -SF-
Расположение блока предохранителей
- Вставьте руку в выемку (стрелка) и осторожно откройте крышку;
- Осторожно вытащите крышку из креплений и снимите её.
Рулевое управление слева
Рулевое управление справа
Схема блока предохранителей
Рулевое управление слева
Рулевое управление справа
Назначение предохранителей и реле в блоке предохранителей на панели приборов (Блоки предохранителей C, D и F)
| № | А | Функция/компонент |
|---|---|---|
| C1 | 40 A | Датчик для регулировки переднего вентилятора Bitron Вентилятор свежей воздуха Реле вспомогательного нагревателя охлаждающей жидкости Переключатель вентилятора свежей воздуха Блок управления системой кондиционирования воздуха |
| C2 | 60 A | Реле разрядки X-контакта Положительное соединение (X) в жгуте проводов салона |
| C3 | 30 A | Блок управления бортовым питанием |
| C4 | 40 A | Тепловой предохранитель стеклоподъемника -S43- Предохранители в блоке предохранителей C: №18, 22, 57, 58, 59 Предохранители в блоке предохранителей D: №1-7, 9 Предохранители в блоке предохранителей F: 1, 2, 3, 5, 6, 7, 9, 10 |
| C5 | 7.5 A / 15 A | Блок управления бортовым питанием |
| C6 | 30 A | Блок управления бортовым питанием |
| C7 | 30 A | Реле питания терминала 15 Положительное соединение 2 (15) в жгуте проводов салона |
| C8 | 5 A | Переключатель освещения |
| C9 | 5 A | Комбинированный переключатель рулевой колонки Переключатель ближнего света и аварийной сигнализации Блок управления бортовым питанием |
| C10 | 30 A | Блок управления 1 для информационной электроники Радио |
| C11 | 30 A | Блок управления бортовым питанием |
| C12 | 15 A | Блок управления бортовым питанием |
| C13 | 30 A | Блок управления бортовым питанием |
| C14 | 5 A | Блок управления блокировкой дифференциала Реле изоляции для CAN-шины силовой установки 16-контактный разъем (диагностика) |
| C15 | 7.5 A | Переключатель заслонки свежей воздуха и рециркуляции Блок управления Climatronic Блок управления системой кондиционирования воздуха |
| C16 | 5 A | Блок управления бортовым питанием |
| C17 | 10 A | Блок управления бортовым питанием |
| C18 | 7.5 A | USB-хаб Двухсторонний сигнальный усилитель для мобильной телефонии/данных Отсек для хранения с интерфейсом для мобильного телефона Камера заднего вида |
| C19 | 7.5 A | Положительное соединение в жгуте проводов крыши |
| C20 | 7.5 A | Положительное соединение 1 (30a) в главном жгуте проводов |
| C21 | 10 A | Блок управления бортовым питанием Реле 1 для обхода зажигания Интерфейс для внешнего использования 6-контактный разъем Реле разрядки X-контакта |
| C22 | 5 A | Комбинация приборов |
| C23 | 5 A | Интерфейс для внешнего использования 10-контактный разъем Реле блокировки стартера |
| C23 | 30 A | Стартер Реле блокировки стартера Реле стартера 1 Реле стартера 2 |
| C24 | 7.5 A | Переключатель заслонки свежей воздуха и рециркуляции Переключатель заднего вентилятора свежей воздуха Реле изоляции вентилятора свежей воздуха |
| C25 | 10 A | Мотор стеклоочистителя заднего стекла Мотор стеклоочистителя левого заднего дверного крыла Мотор стеклоочистителя правого заднего дверного крыла Нагревательный элемент левого форсунка омывателя Нагревательный элемент правого форсунка омывателя |
| C26 | 5 A | Реле питания терминала 75 1 Блок управления бортовым питанием Интерфейс для внешнего использования 6-контактный разъем |
| C26 | 15 A | Интерфейс для внешнего использования 10-контактный разъем |
| C27 | 25 A | Блок управления обогревом передних сидений |
| C28 | 5 A | Реле вспомогательного нагревателя |
| C29 | 10 A | Блок управления подушками безопасности Лампа предупреждения о деактивированной подушке безопасности на стороне переднего пассажира |
| C30 | 10 A | Переключатель регулировки зеркал Регулятор дальности освещения фар Кнопка регистратора данных о авариях Датчик высокого давления Датчик качества воздуха Датчик уровня и температуры масла Блок управления детектора прицепа Блок управления парктрониками Блок управления дальностью освещения фар Память данных о авариях Левая фара Правая фара 4-контактный разъем 10-контактный разъем Диагностический разъем Мотор регулировки дальности левой фары Мотор регулировки дальности правой фары Реле клапана отключения охлаждающей жидкости Клапан отключения охлаждающей жидкости Climatronic Реле питания 2 Блок управления парктрониками |
| C31 | — | не назначено |
| C32 | 7.5 A | Переключатель освещения Блок управления и отображения для кемпингового оборудования Кнопка регистратора данных о авариях Кнопка работы Start/Stop Хронограф Датчик угла поворота руля Блок управления электронно регулируемыми амортизаторами Блок управления многофункциональным рулевым колесом Блок управления бортовым питанием Память данных о авариях Блок управления ассистентом дальнего света Комбинация приборов Автоматическое антибликовое внутреннее зеркало Переключатель ближнего света и аварийной сигнализации Блок управления бортовым питанием |
| C33 | 10 A | Переключатель блокировки заднего дифференциала Вакуумный переключатель для блокировки заднего дифференциала Блок управления полным приводом Блок управления блокировкой дифференциала Клапан блокировки дифференциала 1 Клапан блокировки дифференциала 2 |
| C34 | 5 A | Блок управления и отображения для кемпингового оборудования Блок управления доступом в интернет 10-контактный разъем Интерфейс для внешнего использования 10-контактный разъем |
| C35 | 10 A | 10-контактный разъем 12-контактный разъем |
| C35 | 15 A | Налоговый счетчик Зеркальный налоговый счетчик Пульт дистанционного управления сигнализацией такси, блок управления |
| C36 | 15 A | Переключатель прерывистого стеклоочистителя Переключатель заднего стеклоочистителя Переключатель насоса омывателя (автоматическая система мойки/протирки и омывателя фар) Блок управления бортовым питанием Насос омывателя Мотор стеклоочистителя заднего стекла Насос омывателя лобового и заднего стекла Мотор стеклоочистителя левого заднего дверного крыла Мотор стеклоочистителя правого заднего дверного крыла |
| C37 | 5 A | Переключатель системы круиз-контроля Кнопка SET системы круиз-контроля (CCS) Блок управления адаптивным круиз-контролем Блок управления ассистентом смены полосы Блок управления ассистентом смены полосы 2 |
| C38 | 40 A | Переключатель зажигания/стартера |
| C39 | 20 A | Переключатель зажигания/стартера |
| C40 | 20 A | Розетка 12 В 6 |
| C40 | 30 A | Реле вспомогательного нагревателя Резистор последовательного вентилятора свежей воздуха с предохранителем от перегрева |
| C41 | 30 A | Блок управления бортовым питанием |
| C42 | 25 A / 30 A | Реле изоляции вентилятора свежей воздуха Переключатель заднего вентилятора свежей воздуха |
| C42 | 30 A | Датчик регулировки заднего вентилятора Задний вентилятор свежей воздуха |
| C43 | 30 A | Блок управления нагревателем восстановителя |
| C44 | 15 A | Блок управления задней крышкой |
| C44 | 20 A | Звуковой сигнал тревоги Блок управления бортовым питанием Блок управления задней крышкой Блок управления левым сдвижным дверью Блок управления правым сдвижным дверью |
| C45 | 30 A | Усилитель |
| C46 | 20 A | Блок управления вспомогательным нагревателем |
| C47 | 25 A | Блок управления бортовым питанием |
| C48 | 25 A | Блок управления регулировкой сдвижного люка |
| C49 | 15 A | Прикуриватель |
| C50 | 25 A | Реле системы омывателя фар Насос системы омывателя фар |
| C51 | 5 A | Датчик угла поворота руля |
| C52 | 5 A | Модуль отправки и приема внутреннего монитора 1 Модуль отправки и приема внутреннего монитора 2 |
| C53 | 5 A | Датчик дождя и освещения |
| C54 | 7.5 A | Блок управления и отображения для кемпингового оборудования Блок отображения на крыше Приемник дистанционного управления для вспомогательного нагревателя Приемник дистанционного управления для вспомогательного нагревателя охлаждающей жидкости Реле остаточного тепла Циркуляционный насос |
| C55 | 5 A | Блок управления и отображения для кемпингового оборудования Блок управления бортовым питанием Блок управления гидравликой крыши 10-контактный разъем Интерфейс для внешнего использования 10-контактный разъем |
| C56 | 5 A | Реле блокировки стартера Блок управления двигателем/мотором Интерфейс для внешнего использования 10-контактный разъем Интерфейс для внешнего использования 10-контактный разъем |
| C57 | 5 A | Блок управления и отображения для задней системы кондиционирования воздуха |
| C58 | 10 A | Хронограф |
| C59 | 5 A | Налоговый счетчик Зеркальный налоговый счетчик |
| C59 | 10 A | Переключатель красного креста Лампа красного креста |
| C59 | 10 A | Переключатель вращающегося света Реле вращающегося света Мотор вращающегося света |
| D1 | 5 A | Кнопка двухсторонней радиосвязи Кнопка переднего внутреннего освещения (контакт двери) Кнопка обхода зажигания Кнопка отключения дневных ходовых огней |
| D1 | 5 A | Реле питания 1 Реле питания 2 Блок управления парктрониками |
| D1 | 15 A | Переключатель внутреннего освещения (такси) Налоговый счетчик Пульт дистанционного управления сигнализацией такси, блок управления Двухсторонняя радиосвязь |
| D1 | 20 A | Блок управления полным приводом |
| D2 | 30 A | Блок управления специальным транспортным средством |
| D3 | 15 A | Блок зарядки на борту Блок управления доступом в интернет |
| D3 | 15 A | Реле звукового сигнала тревоги Верхний звуковой сигнал |
| D3 | 30 A | Блок управления электроприводом задней крышки |
| D4 | 10 A | Реле внутреннего освещения Регулятор освещения переключателей и приборов |
| D4 | 15 A | Реле системы сигнализации 1 Блок управления бортовым питанием Левая фара |
| D5 | 15 A | Реле системы сигнализации 1 Блок управления бортовым питанием Правая фара |
| D5 | 15 A | Блок управления электронно регулируемыми амортизаторами |
| D6 | 15 A | Интерфейс для внешнего использования 10-контактный разъем |
| D6 | 25 A | 10-контактный разъем |
| D7 | 5 A | Интерфейс для внешнего использования 10-контактный разъем |
| D7 | 5 A | 6-контактный разъем |
| D7 | 5 A | Переключатель внутреннего освещения (такси) Переключатель знака такси |
| D8 | 5 A | Память данных о авариях |
| D8 | 5 A | Память данных о авариях 6-контактный разъем |
| D8 | 15 A | Интерфейс для внешнего использования 10-контактный разъем |
| D9 | 10 A | Реле 1 для обхода зажигания Реле 2 для обхода зажигания |
| D9 | 25 A | Интерфейс для внешнего использования 6-контактный разъем |
| D10 | 5 A | Интерфейс для внешнего использования 10-контактный разъем 10-контактный разъем |
| D11 | 10 A | Память данных о авариях |
| D11 | 15 A | Память данных о авариях 10-контактный разъем |
| D11 | 15 A | Интерфейс для внешнего использования 10-контактный разъем |
| D11 | 15 A | Память данных о авариях Интерфейс для внешнего использования 10-контактный разъем |
| D12 | 3 A | 10-контактный разъем Интерфейс для внешнего использования 10-контактный разъем |
| F1 | 20 A | Блок управления полным приводом |
| F2 | 5 A / 10 A | Реле внутреннего освещения Регулятор освещения переключателей и приборов |
| F3 | 30 A | Блок управления регулировкой сиденья водителя Модуль переключателей для сиденья переднего пассажира Мотор продольной регулировки сиденья переднего пассажира Мотор регулировки передней высоты сиденья переднего пассажира Мотор регулировки задней высоты сиденья переднего пассажира Мотор регулировки спинки сиденья переднего пассажира |
| F4 | 5 A | Блок управления и модуль связи для экстренного вызова |
| F5 | 15 A | Блок управления электронно регулируемыми амортизаторами |
| F6 | 30 A | Блок управления регулировкой сиденья водителя Модуль переключателей для сиденья переднего пассажира Мотор продольной регулировки сиденья переднего пассажира Мотор регулировки передней высоты сиденья переднего пассажира Мотор регулировки задней высоты сиденья переднего пассажира Мотор регулировки спинки сиденья переднего пассажира |
| F7 | 5 A | Память данных о авариях |
| F8 | — | не назначено |
| F9 | 5 A | Реле диагностической шины |
| F9 | 5 A | Реле питания 1 Реле питания 2 Блок управления парктрониками |
| F10 | 30 A | Блок управления электроприводом задней крышки |
| F11 | 20 A | Розетка 12 В 6 |
| F12 | — | не назначено |
| R1 | Реле разрядки X-контакта | |
| R2 | Реле диагностической шины | |
| R2a | Реле питания 1 | |
| R2b | Реле питания 2 | |
| R3 | Реле изоляции вентилятора свежей воздуха | |
| R4 | Реле питания терминала 15 |
Блок предохранителей H -SH-
| № | А | Функция/компонент | |
|---|---|---|---|
| 1-7* | Предохранитель 1 -S131- | 10 A | Правое внутреннее освещение Заднее правое внутреннее освещение Освещение кухонного блока 1 Освещение кухонного блока 3 |
| 1-7* | Предохранитель 2 -S132- | 15 A | Розетка 12 В |
| 1-7* | Предохранитель 3 -S133- | 15 A | Розетка 12 В 5 Освещение кухонного блока 2 Переднее левое освещение для чтения |
| 4.1 | Предохранитель 13 в блоке предохранителей H -SH13- | 7.5 A | Блок управления Climatronic |
| 4.1 | Предохранитель 13 в блоке предохранителей H -SH13- | 30 A | Реле вспомогательного нагревателя Резистор последовательного вентилятора свежей воздуха с предохранителем от перегрева |
| 4.1 | Предохранитель 13 в блоке предохранителей H -SH13- | 30 A | Реле вспомогательного нагревателя Резистор последовательного вентилятора свежей воздуха с предохранителем от перегрева |
| 4.2 | Предохранитель 14 в блоке предохранителей H -SH14- | — | не назначено |
| 4.3 | Предохранитель 15 в блоке предохранителей H -SH15- | 30 A | Реле питания прицепа Розетка прицепа |
| 5.1 | Предохранитель 22 в блоке предохранителей H -SH22- | — | не назначено |
| 5.2 | Предохранитель 23 в блоке предохранителей H -SH23- | — | не назначено |
| 5.3 | Предохранитель 24 в блоке предохранителей H -SH24- | — | не назначено |
| 6.1 | Предохранитель 16 в блоке предохранителей H -SH16- | 30 A | Блок зарядки на борту Реле управления освещением Освещение кухонного блока 4 |
| 6.2 | Предохранитель 17 в блоке предохранителей H -SH17- | 30 A | Блок управления гидравликой крыши |
| 6.3 | Предохранитель 18 в блоке предохранителей H -SH18- | 10 A | Заднее правое освещение для чтения Правое внутреннее освещение Заднее правое внутреннее освещение Освещение кухонного блока 1 Освещение кухонного блока 2 Освещение кухонного блока 3 |
| 7.1 | Предохранитель 19 в блоке предохранителей H -SH19- | 10 A | Холодильный блок |
| 7.2 | Предохранитель 20 в блоке предохранителей H -SH20- | 5 A | Переключатель насоса воды для душа Переключатель насоса воды Насос охлаждающей жидкости |
| 7.3 | Предохранитель 21 в блоке предохранителей H -SH21- | 5 A | Блок управления и отображения для кемпингового оборудования |
| 8.1 | Предохранитель 1 в блоке предохранителей H -SH1- | 15 A | Розетка 12 В 2 |
| 8.2 | Предохранитель 2 в блоке предохранителей H -SH2- | 15 A | Блок зарядки на борту Лампа освещения для чтения карты Розетка 12 В Розетка 12 В 3 |
| 8.3 | Предохранитель 3 в блоке предохранителей H -SH3- | 10 A | Переключающее реле 1 для вентилятора на крыше Переключатель вентилятора на крыше для вентиляции грузового отсека Переключатель вентилятора на крыше для извлечения воздуха из грузового отсека |
| 8.3 | Предохранитель 3 в блоке предохранителей H -SH3- | 15 A | Розетка 12 В 4 |
| 8.4 | Предохранитель 4 в блоке предохранителей H -SH4- | 15 A | Блок управления детектора прицепа |
| 8.5 | Предохранитель 5 в блоке предохранителей H -SH5- | 20 A | Блок управления детектора прицепа |
| 8.6 | Предохранитель 6 в блоке предохранителей H -SH6- | 20 A | Блок управления детектора прицепа |
| 8.7 | Предохранитель 7 в блоке предохранителей H -SH7- | 15 A | Кнопка конечного положения для освещения шкафа Освещение шкафа Реле освещения для чтения Освещение левого багажного отделения Освещение задней крышки Внутреннее освещение Переднее левое освещение для чтения Переднее правое освещение для чтения Освещение задней крышки 2 Фоновая подсветка кухни |
| 8.7 | Предохранитель 7 в блоке предохранителей H -SH7- | 10 A | 10-контактный разъем |
| 8.8 | Предохранитель 8 в блоке предохранителей H -SH8- | — | не назначено |
| 8.9 | Предохранитель 9 в блоке предохранителей H -SH9- | 5 A | Электрический фонарь |
| 8.10 | Предохранитель 10 в блоке предохранителей H -SH10- | 15 A | Розетка 12 В |
| 8.10 | Предохранитель 10 в блоке предохранителей H -SH10- | 30 A | Инвертор DC/AC с розеткой, 12 В — 230 В Инвертор DC/AC с розеткой, 12 В -115 В |
| 8.11 | Предохранитель 11 в блоке предохранителей H -SH11- | 20 A / 25 A | Блок управления вспомогательным нагревателем |
| 8.12 | Предохранитель 12 в блоке предохранителей H -SH12- | 15 A | Переключатель регулировки поясничной поддержки сиденья водителя Переключатель регулировки поясничной поддержки сиденья переднего пассажира |
| 9-15* | Предохранитель 25 в блоке предохранителей H -SH25- | 40 A | Блок управления правым сдвижным дверью |
| 9-15* | Предохранитель 26 в блоке предохранителей H -SH26- | 80 A | Второй аккумулятор |
| 9-15* | Предохранитель 27 в блоке предохранителей H -SH27- | 40 A | Блок управления левым сдвижным дверью |
| 9-15* | Предохранитель 28 в блоке предохранителей H -SH28- | 30 A | Блок зарядки на борту |
| 9-15* | Предохранитель 29 в блоке предохранителей H -SH29- | 40 A | Датчик для регулировки переднего вентилятора Bitron Вентилятор свежей воздуха |
| 9-15* | Предохранитель 30 в блоке предохранителей H -SH30- | 40 A | Интерфейс для внешнего использования 6-контактный разъем |
| R1 | Переключающее реле 1 для вентилятора на крыше | ||
| R2 | Блок управления блокировкой дифференциала | ||
| R3 | Реле системы сигнализации 1 | ||
| R4 | не назначено | ||
| R5 | Реле питания прицепа | ||
| R6 | Реле изоляции аккумулятора | ||
| R7 | Реле вращающегося света Пульт дистанционного управления сигнализацией такси, блок управления Реле питания терминала 75 1 |
*1-7 и 9-15: расположение предохранителя зависит от комплектации.
Предохранитель 31 в блоке предохранителей H -SH31-
| № | А | Функция/компонент |
|---|---|---|
| SH31 | 15 A | Розетка 12 В 6 |
Носитель реле в моторном отсеке
| № | Реле |
|---|---|
| 1 | Блок управления автоматическим периодом свечения (дизель) |
| 1a | Реле отключения клапана отключения топлива (бензин) |
| 1b | Реле насоса охлаждающей жидкости (бензин) |
| 2 | Реле стартера 2 |
| 3 | Блок управления рулевым управлением |
| 4 | Реле обогрева лобового стекла |
| 5 | Реле питания терминала 30 |
| 6 | Реле блокировки стартера |
| 7a | Реле электрического топливного насоса 2 (дизель) |
| 7b | Реле клапана отключения охлаждающей жидкости |
| 8a | Реле дополнительного насоса охлаждающей жидкости |
| 8b | Реле топливного насоса |
| 9 | Реле стартера 1 |
| 10 | не назначено |
| 11 | Реле системы дозирования восстановителя |
Носитель реле за панелью приборов
| № | Реле |
|---|---|
| 1 | не назначено |
| 2a | Реле внутреннего освещения |
| 2b | не назначено |
| 3a | Реле остаточного тепла |
| 3b | Реле вспомогательного нагревателя |
| 4 | Реле системы омывателя фар |
| 5 | Реле изоляции для CAN-шины силовой установки |
| 6 | Реле вспомогательного нагревателя охлаждающей жидкости |
