В этой статье рассматривается Audi A4 / S4 пятого поколения (B9/8W) (реставрированная), выпускаемая с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Audi A4 и S4 2020, 2021, 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Audi A4 / S4 2020-2022

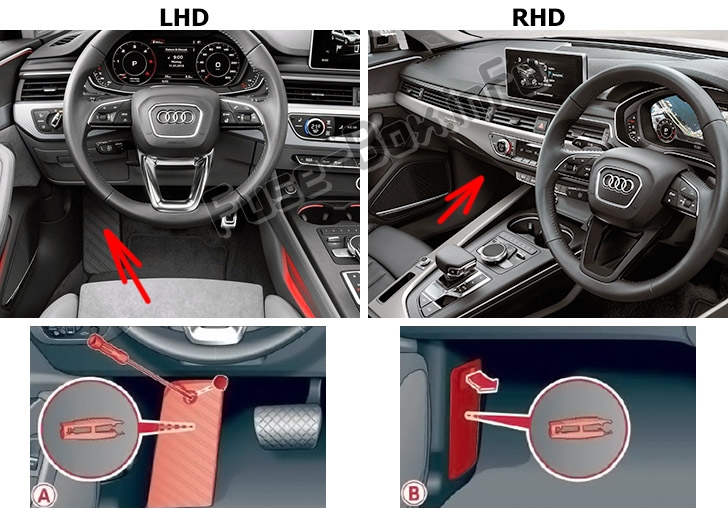

Пространство для ног водителя/переднего пассажира
Предохранители расположены в пространстве для ног под подставкой для ног (автомобиль с левым рулем) или за крышкой (автомобиль с правым рулем).
Приборная панель
Дополнительные предохранители расположены на передней стороне кабины (сторона водителя).
Багажное отделение
Предохранители расположены под левой крышкой в багажном отделении.
Пространство для ног водителя/переднего пассажира
LHD
RHD
Назначение предохранителей в пространстве для ног переднего пассажира
| № | Оборудование |
|---|---|
| Панель A (коричневая) | |
| 1 | Нагрев каталитического нейтрализатора |
| 2 | Компоненты двигателя |
| 3 | Выпускные заслонки, форсунки топлива, впуск воздуха, нагрев мотора |
| 4 | Вакуумный насос, насос горячей воды, датчик NOx, датчик сажи, датчик биодизеля, выпускные заслонки |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя, регулировка распредвала |
| 7 | Нагреваемые датчики кислорода, датчик массового расхода воздуха, насос воды |
| 8 | Насос воды, насос высокого давления, клапан регулятора высокого давления, температурный клапан, опора двигателя |
| 9 | 2020: Насос горячей воды, реле двигателя 2021-2022: Насос горячей воды, реле мотора, стартер-генератор 48 В, насос воды 48 В |
| 10 | Датчик давления масла, датчик температуры масла |
| 11 | Датчик положения сцепления, стартер-генератор 48 В, насос воды, стартер-генератор 12 В |
| 12 | Клапаны двигателя, опора двигателя |
| 13 | Охлаждение двигателя |
| 14 | Форсунки топлива, модуль управления приводом |
| 15 | Катушки зажигания, нагреваемые датчики кислорода |
| 16 | Топливный насос |
| Панель B (красная) | |
| 1 | Система охранной сигнализации |
| 2 | Модуль управления приводом |
| 3 | Электроника левого переднего сиденья, поясничная поддержка, массажное сиденье |
| 4 | Селектор рычага автоматической трансмиссии |
| 5 | Гудок |
| 6 | Стояночный тормоз |
| 7 | Диагностический интерфейс (модуль управления шлюзом) |
| 8 | Модуль управления электроникой крыши |
| 9 | Модуль управления экстренным вызовом и связью |
| 10 | Модуль управления подушками безопасности |
| 11 | Электронная стабилизация (ESC), антиблокировочная система (ABS) |
| 12 | Диагностическое соединение, датчик света/дождя |
| 13 | Система климат-контроля |
| 14 | Модуль управления правой передней дверью |
| 15 | Компрессор системы климат-контроля |
| 16 | 2021-2022: Резервуар давления тормозной системы |
| Панель C (черная) | |
| 1 | Подогрев передних сидений |
| 2 | Стеклоочистители лобового стекла |
| 3 | Электроника левой фары |
| 4 | Панорамная стеклянная крыша / сдвижная/наклонная солнцезащитная крыша |
| 5 | Модуль управления левой передней дверью |
| 6 | Розетка 12 В |
| 7 | Модуль управления правой задней дверью, правый задний стеклоподъемник |
| 8 | Модуль управления полным приводом (AWD) |
| 9 | Электроника правой фары |
| 10 | Модуль управления системой омывателей лобового стекла/фар |
| n | Модуль управления левой задней дверью, левый задний стеклоподъемник |
| 12 | Стояночный обогреватель |
| Панель D (черная) | |
| 1 | Электроника переднего сиденья, вентиляция сиденья, зеркало заднего вида, панель управления задним климат-контролем, подогрев лобового стекла, диагностическое соединение |
| 2 | Диагностический интерфейс, модуль управления электрической системой автомобиля |
| 3 | Генератор звука |
| 4 | Датчик положения сцепления |
| 5 | Запуск двигателя, аварийное отключение |
| 6 | Диагностическое соединение, антенна информации о трафике (TMC) |
| 7 | USB-соединение |
| 8 | Открыватель двери гаража |
| 9 | Адаптивный круиз-контроль Audi, адаптивное регулирование расстояния |
| 11 | Передняя камера |
| 12 | Правая фара |
| 13 | Левая фара |
| 14 | Охлаждение трансмиссионной жидкости |
| 15 | 2020: Система сигнализации и hands-free звонков |
| Панель E (красная) | |
| 1 | Катушки зажигания |
| 2 | Компрессор системы климат-контроля |
| 5 | Левая фара |
| 6 | Автоматическая трансмиссия |
| 7 | Приборная панель |
| 8 | Вентилятор системы климат-контроля |
| 9 | Правая фара |
| 10 | Динамическое рулевое управление |
| 11 | Запуск двигателя |
Приборная панель
Назначение предохранителей на стороне водителя кабины
| № | Оборудование |
|---|---|
| 1 | Модуль управления доступом и авторизацией запуска (NFC) |
| 2 | Audi phone box, USB-соединение |
| 4 | Проекционный дисплей |
| 5 | Audi music interface, USB-соединение |
| 6 | Панель управления передним климат-контролем |
| 7 | Замок рулевой колонки |
| 8 | Центральный дисплей |
| 9 | Приборный кластер |
| 10 | Регулятор громкости |
| 11 | Переключатель света, модуль переключателей |
| 12 | Электроника рулевой колонки |
| 13 | 2020: Датчик твердых частиц для системы климат-контроля |
| 14 | Инфотейнмент-система |
| 16 | 2020: Подогрев рулевого колеса 2021-2022: Электроника рулевой колонки, подогрев рулевого колеса |
Багажное отделение
Назначение предохранителей в багажнике
| № | Оборудование |
|---|---|
| Панель A (черная) | |
| 2 | Оттаиватель лобового стекла |
| 3 | Оттаиватель лобового стекла |
| 5 | Управление подвеской |
| 6 | Автоматическая трансмиссия |
| 7 | Электрообогрев заднего стекла |
| 8 | Подогрев задних сидений |
| 9 | Левые задние фонари |
| 10 | Подушка безопасности, модуль управления тенсором ремня безопасности водителя |
| 11 | Замок крышки багажного отделения, замок дверцы топливного бака, модуль управления системой комфорта |
| 12 | Крышка багажного отделения |
| Панель B (красная) | |
| 6 | 2020: Прерывание питания аккумулятора 2021-2022: Электрический компрессор |
| Панель C (коричневая) | |
| 1 | 2021-2022: Внешняя антенна |
| 2 | Audi phone box |
| 3 | Электроника правого переднего сиденья, поясничная поддержка, массажное сиденье |
| 4 | Side assist |
| 6 | Система контроля давления в шинах |
| 7 | Модуль управления доступом и авторизацией запуска (NFC) |
| 8 | Вспомогательный обогреватель, модуль бака |
| 10 | TV-тюнер, модуль управления обменом данными и телематикой |
| 11 | Модуль управления вспомогательной батареей |
| 12 | Открыватель двери гаража |
| 13 | Камера заднего вида, периферийные камеры |
| 14 | Правые задние фонари |
| 16 | Подушка безопасности, модуль управления тенсором ремня безопасности переднего пассажира |
| Панель E (красная) | |
| 3 | Обработка выхлопа |
| 5 | Правый фонарь прицепа |
| 7 | Сцепное устройство |
| 8 | Левый фонарь прицепа |
| 9 | Розетка сцепного устройства |
| 10 | Модуль управления полным приводом, спортивный дифференциал |
| 11 | Обработка выхлопа |
