Батарейный электрический субкомпактный кроссовер Chevrolet Bolt EUV доступен с 2022 по 2023 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Bolt EUV 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Bolt EUV 2022-2023

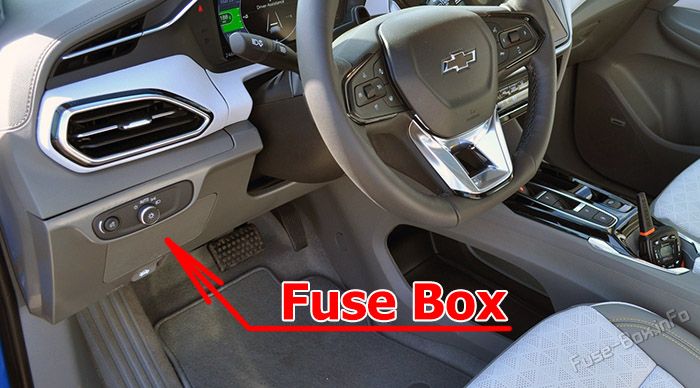

Расположение блока предохранителей
Блок предохранителей панели приборов находится на левой стороне панели приборов.
Чтобы получить доступ к предохранителям, откройте дверцу панели предохранителей, потянув на себя.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Назначение |
|---|---|
| F01 | Модуль обработки видео |
| F02 | 2022: Индикаторный световой датчик солнечного света 2023: Платформа телематики управления (OnStar) |
| F03 | Предупреждение о слепой зоне |
| F04 | Пассивный вход, пассивный запуск |
| F05 | Центральный шлюзовой модуль |
| F06 | Модуль управления кузовом 4 |
| F07 | Модуль управления кузовом 3 |
| F08 | Модуль управления кузовом 2 |
| F09 | Модуль управления кузовом 1 |
| F10 | Солнцезащитный люк |
| F11 | Усилитель |
| F12 | Модуль управления кузовом 8 |
| F13 | Разъем диагностической связи |
| F14 | Система помощи при парковке |
| F15 | Фара (левая) |
| F16 | Модуль единого силового инвертора 1 |
| F17 | Модуль управления кузовом 6 |
| F18 | Модуль управления кузовом 5 |
| F19 | Модуль расчета внешних объектов 2A |
| F20 | Модуль карты расширенной помощи водителю |
| F21 | Система мониторинга водителя |
| F22 | — |
| F23 | USB |
| F24 | Модуль беспроводной зарядки |
| F25 | Индикаторный световой дисплей предупреждения |
| F26 | Подогрев руля |
| F27 | Центральный шлюзовой модуль 2 |
| F28 | Приборная панель 2 |
| F29 | POLICE_SSV |
| F30 | — |
| F31 | 2022: Платформа телематики управления (OnStar) |
| F32 | — |
| F33 | Модуль отопления, вентиляции и кондиционирования |
| F34 | Дисплей HVAC / Интегрированный центральный стеклянный дисплей |
| F35 | Приборная панель 1 |
| F36 | Центральный стеклянный модуль |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | 2023: Индикаторный световой датчик солнечного света |
| F41 | — |
| F42 | — |
| F43 | Модуль управления кузовом 7 |
| F44 | Модуль обнаружения и диагностики |
| F45 | Передний модуль камеры |
| F46 | Модуль интеграции транспортного средства |
| F47 | Модуль единого силового инвертора 2 |
| F48 | Фара (правая) |
| F49 | Вспомогательный разъем |
| F50 | Управление на руле |
| F51 | — |
| F52 | — |
| F5B | Вспомогательная розетка питания |
| F54 | — |
| F55 | Логистика |
| F56 | POLICE_SSV |
| Реле | |
| F57 | POLICE_SSV |
| F58 | Реле логистики |
| F59 | — |
| F60 | Реле аксессуаров / Реле удержания аксессуаров |
Расположение блока предохранителей
Чтобы открыть крышку блока предохранителей, нажмите на фиксаторы по бокам и сзади и потяните крышку вверх.
Выдергиватель предохранителей находится в блоке предохранителей моторного отсека.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Назначение |
|---|---|
| Микро-предохранители | |
| F01 | Модуль расчета внешних объектов |
| F02 | Модуль интеграции транспортного средства |
| F03 | Модуль компрессора кондиционера |
| F04 | Модуль управления диапазоном трансмиссии |
| F05 | Поясничная поддержка сиденья с электроприводом |
| F06 | Модуль коммуникации по силовой линии |
| F07 | Электротурбонаддув |
| F08 | Модуль расчета внешних объектов |
| F09 | Модуль расчета внешних объектов |
| F10 | Функция предупреждения для пешеходов |
| F11 | Плата интерфейса переключателя передач |
| F12 | Плата интерфейса переключателя передач |
| F13 | Модуль управления двигателем |
| F14 | Единый силовой инвертор |
| F15 | Модуль напряжения, тока, температуры |
| F16 | Переключатель стеклоподъемника / Внешнее боковое зеркало |
| F17 | Внутреннее боковое зеркало |
| F18 | Модуль бортовой зарядки |
| F19 | Электромотор вспомогательного нагревателя |
| F20 | Внешнее боковое зеркало |
| F21 | Датчик дождя, света, влажности / Датчик влажности |
| F22 | Автоматическое обнаружение пассажира |
| F23 | Вентилируемое сиденье |
| F24 | — |
| F25 | Электрический нагреватель HVAC |
| F26 | Модуль управления двигателем |
| F27 | Контроллер привода |
| F28 | Задний стеклоочиститель |
| F29 | Электротурбонаддув (ECU SRC) |
| F30 | Система хранения возобновляемой энергии |
| F31 | — |
| F32 | Насос охлаждающей жидкости электроники мощности |
| F33 | Реле силовой установки |
| F34 | Модуль компрессора кондиционера |
| F35 | Насос охлаждающей жидкости системы хранения возобновляемой энергии |
| F36 | — |
| F37 | Регулировка уровня фар |
| F38 | Вспомогательный масляный насос |
| F39 | Аэрошторка |
| F40 | Модуль управления диапазоном трансмиссии |
| F41 | Задний стеклоочиститель |
| F42 | — |
| F43 | — |
| F44 | Багажник |
| F45 | Гудок / Двойной гудок |
| F46 | — |
| F47 | Дальний радарный датчик |
| F48 | — |
| F49 | Система хранения возобновляемой энергии 1 |
| F50 | Омыватель |
| Предохранители M-case | |
| SB01 | Заднее подогреваемое сиденье |
| SB03 | Встроенный электрический центр в панели inline |
| SB06 | Передний стеклоподъемник |
| SB09 | Сиденье водителя с электроприводом |
| SB11 | Питание встроенного электрического центра в панели |
| SB12 | Передний стеклоочиститель |
| SB14 | Переднее подогреваемое сиденье |
| SB15 | Задний стеклоподъемник |
| SB16 | — |
| Предохранители J-case | |
| SB02 | Модуль управления диапазоном трансмиссии 1 |
| SB04 | Электротурбонаддув (мотор SRC) |
| SB05 | Электрический вентилятор охлаждения |
| SB07 | Модуль электронного управления тормозами |
| SB08 | — |
| SB10 | Питание модуля электронного управления тормозами 2 |
| SB13 | Линейный модуль питания |
| Реле | |
| RLY01 | Задний обогрев стекла |
| RLY02 | Второй запуск/завод |
| RLY03 | Запуск/завод |
| RLY04 | Силовая установка |
| RLY05 | Багажник |
| RLY06 | — |
| RLY07 | Задняя функция предупреждения для пешеходов |
