В этой статье мы рассмотрим Chevrolet Equinox второго поколения, выпускавшийся с 2010 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Equinox 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Equinox 2010-2017
Расположение блока предохранителей

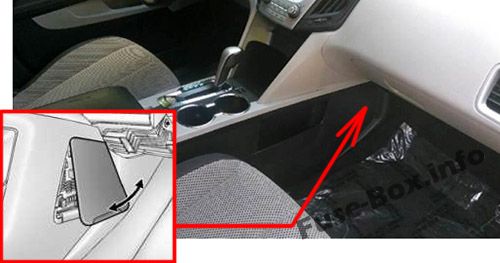

Он расположен на панели стороны пассажира центральной консоли.
Схема блока предохранителей
Назначение предохранителей и реле в панели приборов
| № | Назначение |
|---|---|
| 1 | Регулировка подсветки рулевого колеса |
| 2 | Запасной |
| 3 | Запасной |
| 4 | Модуль управления кузовом 1 |
| 5 | Инфотейнмент |
| 6 | Модуль управления кузовом 7 |
| 7 | Модуль шумоподавления |
| 8 | Модуль управления кузовом 4 |
| 9 | Радио |
| 10 | Запасной |
| 11 | Модуль задней парковочной помощи |
| 12 | Аккумулятор отопителя, вентиляции и кондиционирования |
| 13 | Вспомогательное питание спереди |
| 14 | Зажигание отопителя, вентиляции и кондиционирования |
| 15 | Дисплей |
| 16 | Модуль управления кузовом 5 |
| 17 | Вспомогательное питание сзади |
| 18 | Зажигание панели приборов |
| 19 | Универсальный открыватель гаражных ворот |
| 20 | Модуль управления кузовом 6 |
| 21 | Запасной |
| 22 | Зажигание модуля датчиков и диагностики |
| 23 | Передняя камера |
| 24 | Запасной |
| 25 | Индикатор положения передачи трансмиссии |
| 26 | Запасной |
| 27 | Запасной |
| 28 | Запасной |
| 29 | Передний мотор вентилятора |
| 30 | Модуль управления кузовом 3 |
| 31 | Усилитель |
| 32 | Дискретный логический переключатель зажигания |
| 33 | Модуль интеграции связи |
| 34 | Модуль управления кузовом 2 |
| 35 | Аккумулятор модуля датчиков и диагностики |
| 36 | Соединение канала данных |
| 37 | Аккумулятор панели приборов |
| 38 | Модуль системы распознавания пассажиров |
| 39 | Запасной |
| 40 | Модуль управления кузовом 8 |
| 41 | Логистическое реле (при наличии) |
| 42 | Реле удержания вспомогательного питания |
Расположение блока предохранителей
Он расположен в моторном отсеке под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Назначение |
|---|---|
| 1 | Вентилятор охлаждения 1 |
| 2 | Вентилятор охлаждения 2 |
| 3 | Усилитель тормозов |
| 4 | Электростеклоподъемники — правые |
| 5 | Модуль памяти сиденья |
| 6 | Электрорегулировка сиденья — левое |
| 7 | Блок предохранителей панели приборов 1 |
| 8 | Задний стеклоочиститель |
| 9 | Стартер |
| 10 | Мотор насоса AIR |
| 11 | Блок предохранителей панели приборов 2 |
| 12 | Солнцезащитный люк |
| 13 | Насос антиблокировочной системы тормозов |
| 14 | Блок предохранителей панели приборов 3 |
| 15 | Электростеклоподъемники — левые |
| 16 | Модуль антиблокировочной системы тормозов |
| 17 | Аккумулятор модуля управления трансмиссией |
| 18 | Фары прицепа |
| 19 | Соленоид насоса AIR |
| 20 | Аккумулятор модуля управления двигателем |
| 21 | Вентиль адсорбера |
| 22 | Левая сторона прицепа (при наличии) |
| 23 | Модуль задней двери |
| 24 | Электрорегулировка поясничного упора |
| 25 | Правая сторона прицепа (при наличии) |
| 26 | Розетка вспомогательного питания сзади |
| 27 | Модуль памяти зеркал |
| 28 | Датчик аккумулятора регулируемого напряжения |
| 29 | Передний стеклоочиститель |
| 30 | Задний стеклоочиститель |
| 31 | Компрессор кондиционера |
| 32 | Задний замок |
| 33 | Подогрев зеркал |
| 34 | Сигнал |
| 35 | Правая дальняя фара |
| 36 | Левая дальняя фара |
| 37 | Катушка зажигания четных цилиндров |
| 38 | Катушка зажигания нечетных цилиндров |
| 39 | Омыватель лобового стекла |
| 40 | Передние противотуманные фары |
| 41 | Кислородный датчик после каталитического нейтрализатора |
| 42 | Модуль управления двигателем |
| 43 | Кислородный датчик перед каталитическим нейтрализатором |
| 44 | Модуль управления трансмиссией |
| 45 | Зеркало |
| 46 | Зажигание модуля управления топливной системой |
| 47 | Запасной |
| 48 | Модуль заднего привода |
| 49 | Логика модуля задней двери |
| 50 | Зажигание блока предохранителей панели приборов |
| 51 | Подогрев сиденья — переднее |
| 52 | Модуль управления топливной системой |
| 53 | Модуль управления двигателем |
| 54 | Задняя камера видения |
| 55 | Электроусилитель руля |
| 56 | Соленоид насоса AIR |
| 57 | Усилитель тормозов |
| 58 | Вентилятор охлаждения низкая скорость |
| 59 | Дальний свет фар |
| 60 | Управление вентилятором охлаждения |
| 61 | Управление включением стеклоочистителя |
| 62 | Компрессор кондиционера |
| 63 | Задний обогрев стекла |
| 64 | Скорость стеклоочистителя |
| 65 | Противотуманная фара |
| 66 | Управление двигателем |
| 67 | Стартер |
| 68 | Рабочий/пусковой режим |
| 69 | Вентилятор охлаждения высокая скорость |
| 70 | Мотор насоса AIR |
| 77 | Электрорегулировка сиденья — правое |
| 78 | Электрорегулировка поясничного упора пассажира |
