В этой статье мы рассматриваем Fiat Qubo / Fiorino третьего поколения (Тип 225), производимый с 2008 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Fiat Qubo (Fiorino) 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Fiat Qubo, Fiorino 2008-2018
Отсек двигателя

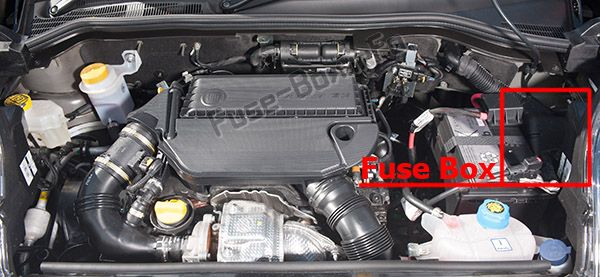

Блок предохранителей расположен на правой стороне двигателя.
Снятие крышки:
– снимите защитную крышку A с положительного клеммного вывода аккумулятора, поднимая её вверх;
– нажмите на защелку A и снимите защитную крышку блока предохранителей B;
– сдвиньте крышку в сторону фары, поворачивая её против часовой стрелки (как показано стрелкой), а затем снимите её;
– блок предохранителей можно открыть таким образом.
Установка крышки блока предохранителей:
– вставьте два язычка A в соответствующие пазы на блоке предохранителей;
– закрепите язычок B в соответствующем пазу до щелчка.
Салон автомобиля
Ослабьте два винта A с помощью металлического вставного элемента ключа зажигания, а затем снимите клапан B.
2014, 2015, 2016
Отсек двигателя
Назначение предохранителей в отсеке двигателя (2014, 2015, 2016)
| № | АМПЕРЫ | ЗАЩИЩАЕМОЕ УСТРОЙСТВО |
|---|---|---|
| F09 | 15 | Резервный (комплект для прицепа) |
| F10 | 10 | Гудки |
| F14 | 15 | Фары дальнего света |
| F15 | — | Резервный |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Заднее стекло с подогревом, обогрев зеркал |
| F21 | 15 | Топливный насос |
| F30 | 15 | Противотуманные фары |
| F08 | — | Резервный |
| F85 | 30 | Прикуриватель/Розетка в салоне/Подогрев сидений |
| F87 | 7.5 | +15 габаритные огни/датчик массы воздуха/датчик воды в топливе/катушки реле T02, T05, TI4, TI7 и TI9 |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2014, 2015, 2016)
| № | АМПЕРЫ | ЗАЩИЩАЕМОЕ УСТРОЙСТВО |
|---|---|---|
| F12 | 7.5 | Подсветка солнцезащитного козырька (пассажирская сторона) |
| F13 | 7.5 | Фара ближнего света (водительская сторона)/Корректор фар |
| F31 | 5 | Катушки реле INT/A SCM |
| F32 | 7.5 | Задержка внутреннего освещения |
| F36 | 10 | Узел радио Bluetooth/Узел Blue&Me/Диагностический разъем EOBD/ЭБУ объемной сигнализации/ЭБУ сирены сигнализации |
| F37 | 5 | Узел панели приборов/Управление стоп-сигналами (НО) |
| F38 | 20 | Актуаторы замков дверей/багажника |
| F43 | 15 | Двусторонний насос омывателя лобового стекла/заднего стекла |
| F47 | 20 | Электростеклоподъемник передней двери (водительская сторона) |
| F48 | 20 | Электростеклоподъемник передней двери (пассажирская сторона) |
| F49 | 5 | Контрольные лампы/ЭБУ парктроников/Электрорегулировка боковых зеркал/ЭБУ объемной сигнализации |
| F51 | 5 | Узел радио INT/ЭБУ системы Bluetooth/Узел Blue&Me/Движение электрорегулировки боковых зеркал/Выключатель сцепления/Управление стоп-сигналами (НЗ) |
| F53 | 5 | Узел панели приборов |
| F41 | 7.5 | Обогрев боковых зеркал |
| F45 | — | Резервный |
| F46 | — | Резервный |
| F90 | — | Резервный |
| F91 | — | Резервный |
| F92 | — | Резервный |
| F93 | — | Резервный |
| F94 | 15 | Прикуриватель/Розетка питания в салоне |
| F95 | — | Резервный |
| F96 | 15 | Прикуриватель/Розетка питания в салоне |
| F97 | 10 | Подогрев переднего сиденья (водительское) |
| F98 | 10 | Подогрев переднего сиденья (пассажирское) |
2017
Отсек двигателя
Назначение предохранителей в отсеке двигателя (2017)
| № | АМПЕРЫ | ЗАЩИЩАЕМОЕ УСТРОЙСТВО |
|---|---|---|
| F09 | 15 | Резервный (комплект для прицепа) |
| F09 | 10 | Электромагнитные клапаны системы метана (CNG) |
| F10 | 10 | Гудки |
| F14 | 15 | Фары дальнего света |
| F15 | 15 | Задняя розетка питания |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Заднее стекло с подогревом, обогрев зеркал |
| F21 | 15 | Топливный насос |
| F08 | 15 | Противотуманные фары |
| F85 | 30 | Прикуриватель/Розетка в салоне/Подогрев сидений |
| F87 | 7.5 | +15 габаритные огни/датчик массы воздуха/датчик воды в топливе/катушки реле T02, T05, TI4, TI7 и TI9 (версии 1.4) |
| F87 | 5 | Датчик заряда аккумулятора IBS для системы Start&Stop (1.3 Multijet с Start&Stop) |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2017)
| № | АМПЕРЫ | ЗАЩИЩАЕМОЕ УСТРОЙСТВО |
|---|---|---|
| F12 | 7.5 | Фара ближнего света (пассажирская сторона) |
| F13 | 7.5/50 | Фара ближнего света (водительская сторона)/Корректор выравнивания фар |
| F31 | 5 | Катушки реле INT/A SCM |
| F32 | 7.5 | Задержка внутреннего освещения (опция) |
| F36 | 10 | Узел радио Bluetooth/Узел Blue&Me/Диагностический разъем EOBD/ЭБУ объемной сигнализации/ЭБУ сирены сигнализации |
| F37 | 5 | Узел панели приборов/Управление стоп-сигналами (НО) |
| F38 | 20 | Актуаторы замков дверей/отсека багажника (опция) |
| F43 | 15 | Двусторонний насос омывателя лобового стекла/заднего стекла |
| F47 | 20 | Электростеклоподъемник передней двери (водительская сторона) (опция) |
| F48 | 20 | Электростеклоподъемник передней двери (пассажирская сторона) (опция) |
| F49 | 5 | Контрольные лампы/ЭБУ парктроников/Электрорегулировка боковых зеркал/ЭБУ объемной сигнализации |
| F51 | 7.5 | Узел радио INT/ЭБУ системы Bluetooth/Узел Blue&Me™/Движение электрорегулировки боковых зеркал/Выключатель сцепления/Управление стоп-сигналами (НЗ) |
| F53 | 5 | Узел панели приборов |
| F41 | 7.5 | Обогрев боковых зеркал |
| F45 | — | Резервный |
| F46 | — | Резервный |
| F90 | — | Резервный |
| F91 | — | Резервный |
| F92 | — | Резервный |
| F93 | — | Резервный |
| F94 | 15 | Прикуриватель/Розетка питания в салоне |
| F95 | — | Резервный |
| F96 | 15 | Прикуриватель/Розетка питания в салоне |
| F97 | 10 | Подогрев переднего сиденья (водительская сторона) |
| F98 | 10 | Подогрев переднего сиденья (пассажирская сторона) |
2018
Отсек двигателя
Назначение предохранителей в отсеке двигателя (2018)
| № | АМПЕРЫ | ЗАЩИЩАЕМОЕ УСТРОЙСТВО |
|---|---|---|
| F09 | 10 | Резервный (комплект для прицепа) |
| F09 | 10 | Электромагнитные клапаны системы метана (CNG) |
| F10 | 10 | Гудки |
| F14 | 15 | Фары дальнего света |
| F15 | 15 | Задняя розетка питания |
| F16 | 7.5 | Блок управления трансмиссией Dualogic и рычаг переключения передач (+ питание от зажигания) |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Заднее стекло с подогревом, обогрев зеркал |
| F21 | 15 | Топливный насос |
| F08 | 15 | Противотуманные фары |
| F82 | 30 | Питание насоса Dualogic™ (+ от аккумулятора) |
| F84 | 15 | Блок управления трансмиссией Dualogic™ (+ питание от аккумулятора) |
| F85 | 30 | Прикуриватель/Розетка в салоне/Подогрев сидений/USB APO |
| F87 | 5 | Датчик заряда аккумулятора IBS для системы Start&Stop (1.3 Multijet Euro 6 с Start&Stop) |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2018)
| № | АМПЕРЫ | ЗАЩИЩАЕМОЕ УСТРОЙСТВО |
|---|---|---|
| F12 | 7.5 | Фара ближнего света (пассажирская сторона) |
| F13 | 7.5/50 | Фара ближнего света (водительская сторона)/Корректор выравнивания фар |
| F31 | 5 | Катушки реле INT/A SCM |
| F32 | 7.5 | Задержка внутреннего освещения (опция) |
| F36 | 10 | Узел радио Bluetooth/Узел Blue&Me/Диагностический разъем EOBD/ЭБУ объемной сигнализации/ЭБУ сирены сигнализации |
| F37 | 5 | Узел панели приборов/Управление стоп-сигналами (НО) |
| F38 | 20 | Актуаторы замков дверей/отсека багажника (опция) |
| F43 | 15 | Двусторонний насос омывателя лобового стекла/заднего стекла |
| F47 | 20 | Электростеклоподъемник передней двери (водительская сторона) (опция) |
| F48 | 20 | Электростеклоподъемник передней двери (пассажирская сторона) (опция) |
| F49 | 5 | Контрольные лампы/ЭБУ парктроников/Электрорегулировка боковых зеркал/ЭБУ объемной сигнализации |
| F51 | 7.5 | Узел радио INT/ЭБУ системы Bluetooth/Узел Blue&Me™/Движение электрорегулировки боковых зеркал/Выключатель сцепления/Управление стоп-сигналами (НЗ) |
| F53 | 5 | Узел панели приборов |
| F41 | 7.5 | Обогрев боковых зеркал |
| F45 | — | Резервный |
| F46 | — | Резервный |
| F90 | — | Резервный |
| F91 | — | Резервный |
| F92 | — | Резервный |
| F93 | — | Резервный |
| F94 | 15 | Прикуриватель/Розетка питания в салоне |
| F95 | — | Резервный |
| F96 | 15 | Прикуриватель/Розетка питания в салоне |
| F97 | 10 | Подогрев переднего сиденья (водительская сторона) |
| F98 | 10 | Подогрев переднего сиденья (пассажирская сторона) |
