В этой статье мы рассмотрим Ford Explorer второго поколения, выпускавшийся с 1996 по 2001 год. Здесь вы найдете схемы блоков предохранителей для Ford Explorer 1996, 1997, 1998, 1999, 2000 и 2001, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Ford Explorer 1996-2001
Салон

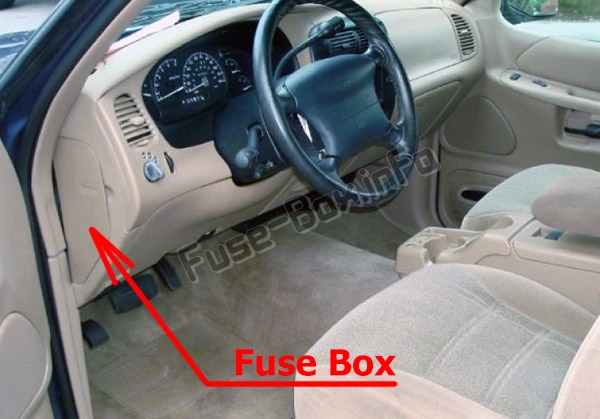

Блок предохранителей расположен с левой стороны приборной панели,面向 двери водителя.
Оттяните крышку панели наружу, чтобы получить доступ к предохранителям.
Моторный отсек
Блок распределения питания расположен в моторном отсеке рядом с аккумулятором.
1996
Салон
Назначение предохранителей в салоне (1996)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 7.5 А | Электропривод зеркал. Антенна |
| 2 | 7.5 А | Верхняя стоп-сигнальная лампа |
| 3 | 15 А | Габаритные огни |
| 4 | 10 А | Левый блок-фара |
| 5 | 10 А | Система OBD |
| 6 | 7.5 А | Система подушек безопасности. Реле вентилятора |
| 7 | 7.5 А | Подсветка, переключатели |
| 8 | 10 А | Правый блок-фара. Система противотуманных фар |
| 9 | 10 А | Память EATC. Память сиденья. Информационный центр. Мобильный телефон |
| 10 | 7.5 А | Система EATC. Задний вентилятор. Круиз-контроль. Система GEM. Блокировка тормоза. Потолочная консоль. Автоматический контроль высоты |
| 11 | 7.5 А | Предупреждающие лампы |
| 12 | 10 А | Омыватель передний/задний |
| 13 | 15 А | Система PCM. Стоп-сигналы. 4WD. ABS. Круиз-контроль. Прицеп |
| 14 | 10 А | Система ABS |
| 15 | 7.5 А | Система подушек безопасности. Альтернатор |
| 16 | 30 А | Стеклоочиститель передний |
| 17 | 15 А | Прикуриватель |
| 18 | 15 А | Система кондиционирования |
| 19 | 25 А | Катушка зажигания. Система PCM |
| 20 | 7.5 А | Радио. Антенна. Система GEM. Антиугон. Мобильный телефон |
| 21 | 15 А | Аварийные огни |
| 22 | 10 А | Поворотники |
| 23 | 10 А | Система заднего стеклоочистителя |
| 24 | 10 А | Реле стартера |
| 25 | 7.5 А | Скоростомер. Система GEM |
| 26 | 10 А | Овердрайв 4R44E/4R55E. Система DRL. Маршрутные огни. 4WD. Задний обогрев |
| 27 | 15 А | Лампа подкапотного освещения. Карманные лампы. Лампа бардачка. Потолочная лампа. Лампы козырьков. Задержка аксессуаров. Подсветка переключателя. Система 4×4 |
| 28 | 7.5 А | Память сиденья. Система GEM |
| 29 | 10 А | Аудиосистема |
| 30 | — | Не используется |
| 31 | 7.5 А | Дополнительная система вентиляции |
| 32 | 7.5 А | Подогрев зеркал. Задний обогрев |
| 33 | 15 А | Дальний свет |
| 34 | 7.5 А | Премиум аудиосистема |
Моторный отсек
1997
Салон
Назначение предохранителей в салоне (1997)
| № | Номинал, А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 А | Электропривод зеркал, антенна |
| 2 | 7.5 А | Верхняя стоп-лампа |
| 3 | 15 А | Габаритные огни, приборы панели |
| 4 | 10 А | Левый блок-фара, предупреждение о перегоревшей лампе |
| 5 | 10 А | Система OBD |
| 6 | 7.5 А | Система подушек безопасности, реле вентилятора, EATC |
| 7 | 7.5 А | Подсветка переключателей |
| 8 | 10 А | Правый блок-фара, система противотуманных фар, DRL, предупреждение о перегоревшей лампе |
| 9 | 10 А | Система EATC, память сиденья, информационный центр, мобильный телефон, автосвет |
| 10 | 7.5 А | Система EATC, задний вентилятор, круиз-контроль, система GEM, блокировка тормоза, потолочная консоль, автоматический контроль высоты, предупреждение о перегоревшей лампе |
| 11 | 7.5 А | Предупреждающие лампы, автосвет |
| 12 | 10 А | Передний омыватель, задний омыватель и стеклоочиститель |
| 13 | 15 А | Система PCM, стоп-сигналы, AWD, ABS, круиз-контроль, прицеп |
| 14 | 10 А | Система ABS |
| 15 | 7.5 А | Система подушек безопасности, приборная панель |
| 16 | 30 А | Реле работы стеклоочистителя |
| 17 | 25 А | Прикуриватель |
| 18 | 15 А | Система кондиционирования |
| 19 | 25 А | Катушка зажигания, система PCM |
| 20 | 7.5 А | Радио, антенна, система GEM, антиугон, мобильный телефон |
| 21 | 15 А | Аварийный/поворотный мигач |
| 22 | 10 А | Поворотники |
| 23 | 10 А | Система заднего стеклоочистителя |
| 24 | 10 А | Реле стартера |
| 25 | 7.5 А | Скоростомер, система GEM |
| 26 | 10 А | Овердрайв 5R55E/4R70W, система DRL, маршрутные огни, AWD, задний обогрев |
| 27 | 10 А | Лампа подкапотного освещения, карманные лампы, лампа бардачка, потолочная лампа, лампы козырьков, задержка аксессуаров, подсветка переключателя, система 4×4 |
| 28 | 7.5 А | Память сиденья, система GEM |
| 29 | 10 А | Аудиосистема |
| 30 | — | Не используется |
| 31 | 7.5 А | Система заднего вентилятора |
| 32 | 7.5 А | Подогрев зеркал, задний обогрев |
| 33 | 15 А | Дальний свет |
| 34 | 7.5 А | Премиум аудиосистема |
Моторный отсек
Назначение предохранителей в блоке распределения питания (1997)
| № | Номинал, А | Защищаемые цепи |
|---|---|---|
| Максимальные предохранители | ||
| 1 | 30 | Задний обогрев стекла |
| 2 | 30 | Реле питания PCM |
| 3 | 20 | Топливная система, антиугонная система |
| 4 | 20 | Фары |
| 5 | 30 | Система ABS |
| 6 | 30 | Система ABS |
| 7 | 20 | Габаритные огни прицепа и стоп-сигналы прицепа |
| 8 | 30 | Реле энергосбережения аккумулятора и реле фар |
| 9 | 50 | Вентилятор отопителя |
| 10 | 30 | Центральный замок, электростеклоподъемники и сиденья с электроприводом |
| 11 | 20 | Память PCM и клаксон |
| 12 | 50 | Реле контроля высоты |
| 13 | 60 | Блок предохранителей приборной панели |
| 14 | 60 | Зажигание |
| Мини-предохранители | ||
| 1 | 30 | Система JBL |
| 2 | 15 | Система заднего стеклоочистителя |
| 3 | 30 | Розетка питания |
| 4 | 20 | Система 4WD |
| 5 | 15 | Система пневмоподвески |
| 6 | 15 | Система альтернатора |
| 7 | 10 | Система подушек безопасности |
| 8 | 15 | DRL/Противотуманные фары/Фары для бездорожья |
| 9 | — | Не используется |
| Максимальные предохранители | ||
| 10 | — | Не используется |
| 11 | 20 | Система HEGO |
Назначение реле в блоке распределения питания (1997)
Назначение реле в блоке распределения питания (1997)
| Номер реле | Подключенные цепи |
|---|---|
| 1 | Реле работы стеклоочистителя |
| 2 | Реле клаксона |
| 3 | Реле стеклоочистителя HI/LO |
| 4 | Реле A/C при WOT |
| 5 | Реле питания PCM |
| 6 | Реле топливного насоса |
| Номер диода | |
| 1 | Диод ABS |
| 2 | Диод PCM |
1998
Салон
Назначение предохранителей в салоне (1998)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 7.5А | Переключатель электропривода зеркал, антенна |
| 2 | 7.5А | Реле вентилятора, монитор диагностики подушек безопасности |
| 3 | 7.5А | Левый стоп/поворотник разъема прицепа |
| 4 | 10А | Левый блок-фара |
| 5 | 10А | Разъем диагностики (DLC) |
| 6 | 7.5А | Задний вентилятор (без EATC) |
| 7 | 7.5А | Правый стоп/поворотник разъема прицепа |
| 8 | 10А | Правый блок-фара, реле противотуманной фары |
| 9 | 7.5А | Переключатель положения педали тормоза |
| 10 | 7.5А | Блок круиз-контроля/усилитель, переключатель давления тормоза, универсальный электронный модуль (GEM), актуатор блокировки селектора, актуатор смесительной заслонки, блок A/C — обогрев, мигач |
| 11 | 7.5А | Приборная панель |
| 12 | 7.5А | Реле электростеклоподъемников, реле насоса омывателя |
| 13 | 20А | Переключатель положения педали тормоза, переключатель давления тормоза |
| 14 | 10А | Модуль 4-колесной ABS (4WABS), основное реле 4WABS |
| 15 | 7.5А | Приборная панель |
| 16 | 30А | Мотор стеклоочистителя лобового стекла, реле HI-LO стеклоочистителя, реле работы/парковки стеклоочистителя |
| 17 | 25А | Прикуриватель |
| 18 | 25А | Реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей |
| 19 | 25А | Диод питания PCM |
| 20 | 7.5А | Модуль RAP, универсальный электронный модуль (GEM), радио, мобильный телефон |
| 21 | 15А | Мигач (аварийный) |
| 22 | 20А | Вспомогательная розетка питания |
| 23 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 24 | 7.5А | Переключатель положения сцепной педали (CPP), реле прерывания стартера, антиугон |
| 25 | 7.5А | Универсальный электронный модуль (GEM), приборная панель, Securi-Lock |
| 26 | 10А | Реле энергосбережения аккумулятора, реле электронного переключения, реле салонного освещения, реле электростеклоподъемников, модуль управления электронным переключением |
| 27 | 15А | DRL, переключатель маршрутных огней, датчик DTR, GEM, электрическое переключение |
| 28 | 7.5А | Универсальный электронный модуль (GEM), радио, память сиденья |
| 29 | 25А | Радио |
| 30 | 15А | Реле габаритных огней/прицепа |
| 31 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 32 | 10А | Подогрев зеркал |
| 33 | 15А | Фары, модуль дневных ходовых огней (DRL), приборная панель |
| 34 | 7.5А | Задняя интегрированная панель управления, CD |
| 35 | 7.5А | Задний вентилятор (с EATC) |
| 36 | 7.5А | Память EATC, CD, задняя интегрированная панель управления, память сиденья, информационный центр |
Моторный отсек
Назначение предохранителей в блоке распределения питания (1998)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 60А** | Блок предохранителей панели приборов |
| 2 | 40А** | Реле вентилятора |
| 3 | 50А** | Модуль 4-колесной ABS (4WABS) |
| 4 | 30А** | Электростеклоподъемники, люк, сиденье с электроприводом |
| 5 | 50А** | Переключатель зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 8 | 20А** | Переключатель ARC On/Off |
| 9 | 40А** | Реле контроля высоты |
| 10 | 30А** | Реле питания PCM |
| 1 | 10 А* | Реле A/C |
| 2 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 3 | 30 А* | Заднее стеклообогрев |
| 4 | 15А* | Противотуманные фары и дневные ходовые огни |
| 5 | 10 А* | Монитор диагностики подушек безопасности |
| 6 | 10 А* | Модуль управления двигателем |
| 7 | 30 А* | Модуль 4-колесной ABS (4WABS) |
| 8 | 15А* | Мотор заднего стеклоочистителя |
| 9 | 20 А* | Реле топливного насоса и модуль RAP |
| 10 | 15А* | Реле клаксона |
| 11 | 15А* | Реле габаритных огней и переключатель освещения |
| 12 | 30 А* | Переключатель освещения и многофункциональный переключатель |
| 13 | 15А* | Кислородный датчик, регулятор вакуума EGR, соленоид EVR, датчик положения распредвала (CMP), соленоид вентиляции картера |
| 14 | 30 А* | Генератор/регулятор напряжения |
| 15 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| Реле | ||
| 1 | — | Реле парковки стеклоочистителя |
| 2 | — | Реле A/C |
| 3 | — | Реле высокая/низкая скорость стеклоочистителя |
| 4 | — | Реле питания PCM |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле клаксона |
| 8 | — | Реле опускания заднего стеклоочистителя |
| 9 | — | Реле вентилятора |
| 10 | — | Реле подъема заднего стеклоочистителя |
| Диод | ||
| 1 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 1 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 2 | — | Диод электронного управления двигателем |
| * Мини-предохранители ** Максимальные предохранители | ||
1999
Салон
Назначение предохранителей в салоне (1999)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 7.5А | Переключатель электропривода зеркал, антенна |
| 2 | 7.5А | Реле вентилятора, монитор диагностики подушек безопасности |
| 3 | 7.5А | Левый стоп/поворотник разъема прицепа |
| 4 | 10А | Левый блок-фара |
| 5 | 10А | Разъем диагностики (DLC) |
| 6 | 7.5А | Задний вентилятор (без EATC) |
| 7 | 7.5А | Правый стоп/поворотник разъема прицепа |
| 8 | 10А | Правый блок-фара, реле противотуманной фары |
| 9 | 7.5А | Переключатель положения педали тормоза |
| 10 | 7.5А | Блок круиз-контроля/усилитель, универсальный электронный модуль (GEM), актуатор блокировки селектора, актуатор смесительной заслонки, блок A/C — обогрев, мигач, потолочная консоль, модуль выравнивания нагрузки |
| 11 | 7.5А | Приборная панель |
| 12 | 7.5А | Реле насоса омывателя, реле заднего омывателя |
| 13 | 20А | Переключатель положения педали тормоза, переключатель давления тормоза |
| 14 | 10А | Модуль 4-колесной ABS (4WABS), основное реле 4WABS |
| 15 | 7.5А | Приборная панель |
| 16 | 30А | Мотор стеклоочистителя лобового стекла, реле HI-LO стеклоочистителя, реле работы/парковки стеклоочистителя |
| 17 | 25А | Прикуриватель |
| 18 | 25А | Реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей |
| 19 | 25А | Диод питания PCM |
| 20 | 7.5А | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15А | Мигач (аварийный) |
| 22 | 20А | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7.5А | Переключатель положения сцепной педали (CPP), реле прерывания стартера, антиугон |
| 25 | 7.5А | Универсальный электронный модуль (GEM), приборная панель, Securi-Lock |
| 26 | 10А | Реле энергосбережения аккумулятора, реле электронного переключения, реле салонного освещения, модуль управления электронным переключением |
| 27 | 15А | DRL, переключатель маршрутных огней, датчик DTR, электрическое переключение |
| 28 | 7.5А | Универсальный электронный модуль (GEM), радио, память сиденья |
| 29 | 10А | Радио |
| 30 | 15А | Реле габаритных огней/прицепа |
| 31 | — | Не используется |
| 32 | 10А | Подогрев зеркал |
| 33 | 15А | Фары, модуль дневных ходовых огней (DRL), приборная панель |
| 34 | 7.5А | Задняя интегрированная панель управления, CD |
| 35 | 7.5А | Задний вентилятор (с EATC) |
| 36 | 7.5А | Память EATC, CD, задняя интегрированная панель управления, память сиденья, информационный центр |
Моторный отсек
Назначение предохранителей в блоке распределения питания (1999)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 60А** | Блок предохранителей панели приборов |
| 2 | 40А** | Реле вентилятора |
| 3 | 50А** | Модуль 4-колесной ABS (4WABS) |
| 4 | 30А** | Электростеклоподъемники, люк, сиденье с электроприводом |
| 5 | 50А** | Переключатель зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | Не используется |
| 8 | 20А** | Переключатель ARC On/Off |
| 9 | 40А** | Реле контроля высоты |
| 10 | 30А** | Реле питания PCM |
| 1 | 10 А* | Реле A/C |
| 2 | 30А* | Подогрев сидений |
| 3 | 30А* | Заднее стеклообогрев |
| 4 | 15 А* | Противотуманные фары и дневные ходовые огни |
| 5 | — | Не используется |
| 6 | 10 А* | Модуль управления двигателем |
| 7 | 30А* | Модуль 4-колесной ABS (4WABS) |
| 8 | 15 А* | Мотор заднего стеклоочистителя |
| 9 | 20 А* | Реле топливного насоса и модуль RAP |
| 10 | 15 А* | Реле клаксона |
| 11 | 15 А* | Реле габаритных огней и переключатель освещения |
| 12 | 30А* | Переключатель освещения и многофункциональный переключатель |
| 13 | 15 А* | Кислородный датчик, регулятор вакуума EGR, соленоид EVR, датчик положения распредвала (CMP), соленоид вентиляции картера |
| 14 | 30А* | Генератор/регулятор напряжения |
| 15 | — | Не используется |
| 1 | — | Реле парковки стеклоочистителя |
| 2 | — | Реле A/C |
| 3 | — | Реле высокая/низкая скорость стеклоочистителя |
| 4 | — | Реле питания PCM |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле клаксона |
| 8 | — | Реле опускания заднего стеклоочистителя |
| 9 | — | Реле вентилятора |
| 10 | — | Реле подъема заднего стеклоочистителя |
| 1 | — | Не используется |
| 1 | — | Не используется |
| 2 | — | Диод электронного управления двигателем |
| * Мини-предохранители ** Максимальные предохранители |
2000
Салон
Назначение предохранителей в салоне (2000)
| № | Номинал, А | Описание блока предохранителей салона |
|---|---|---|
| 1 | 7.5А | Переключатель электропривода зеркал, антенна, память сиденья |
| 2 | 7.5А | Реле вентилятора, монитор диагностики подушек безопасности |
| 3 | 7.5А | Левый стоп/поворотник разъема прицепа |
| 4 | 10А | Левый блок-фара |
| 5 | 10А | Разъем диагностики (DLC) |
| 6 | 7.5А | Задний вентилятор (без EATC) |
| 7 | 7.5А | Правый стоп/поворотник разъема прицепа |
| 8 | 10А | Правый блок-фара, реле противотуманной фары |
| 9 | 7.5А | Переключатель положения педали тормоза |
| 10 | 7.5А | Блок круиз-контроля/усилитель, универсальный электронный модуль (GEM), актуатор блокировки селектора, актуатор смесительной заслонки, блок A/C — обогрев, мигач, потолочная консоль, модуль выравнивания нагрузки |
| 11 | 7.5А | Приборная панель |
| 12 | 7.5А | Реле насоса омывателя, реле заднего омывателя |
| 13 | 20А | Переключатель положения педали тормоза, переключатель давления тормоза |
| 14 | 10А | Модуль 4-колесной ABS (4WABS), основное реле 4WABS |
| 15 | 7.5А | Приборная панель |
| 16 | 30А | Мотор стеклоочистителя лобового стекла, реле HI-LO стеклоочистителя, реле работы/парковки стеклоочистителя |
| 17 | 25А | Прикуриватель |
| 18 | 25А | Реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей, сиденья с электроприводом |
| 19 | 25А | Диод питания PCM |
| 20 | 7.5А | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15А | Мигач (аварийный) |
| 22 | 20А | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7.5А | Переключатель положения сцепной педали (CPP), реле прерывания стартера, антиугон |
| 25 | 7.5А | Универсальный электронный модуль (GEM), приборная панель, Securi-Lock |
| 26 | 10А | Реле энергосбережения аккумулятора, реле электронного переключения, реле салонного освещения, модуль управления электронным переключением |
| 27 | 15А | DRL, переключатель маршрутных огней, датчик DTR, электрическое переключение |
| 28 | 7.5А | Универсальный электронный модуль (GEM), радио, память сиденья |
| 29 | 25А | Радио |
| 30 | 15А | Реле габаритных огней/прицепа |
| 31 | — | Не используется |
| 32 | 10А | Подогрев зеркал |
| 33 | 15А | Фары, модуль дневных ходовых огней (DRL), приборная панель |
| 34 | 7.5А | Задняя интегрированная панель управления, CD |
| 35 | 7.5А | Задний вентилятор (с EATC) |
| 36 | 7.5А | Память EATC, CD, задняя интегрированная панель управления, память сиденья, информационный центр |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2000)
| № | Номинал, А | Описание блока распределения питания |
|---|---|---|
| 1 | 60А** | Блок предохранителей панели приборов |
| 2 | 40 А** | Реле вентилятора |
| 3 | 50А** | Модуль 4-колесной ABS (4WABS) |
| 4 | 30А** | Электростеклоподъемники, люк, сиденье с электроприводом |
| 5 | 50А** | Переключатель зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | Не используется |
| 8 | 20А** | Пневмоподвеска |
| 9 | 40 А** | Пневмоподвеска |
| 10 | 30А** | Реле питания PCM |
| 1 | 10 А* | Реле A/C |
| 2 | 30А* | Подогрев сидений |
| 3 | 30А* | Заднее стеклообогрев |
| 4 | 15А* | Противотуманные фары и дневные ходовые огни |
| 5 | — | Не используется |
| 6 | 10 А* | Модуль управления двигателем |
| 7 | 30А* | Модуль 4-колесной ABS (4WABS) |
| 8 | 15А* | Мотор заднего стеклоочистителя |
| 9 | 20А* | Реле топливного насоса и модуль RAP |
| 10 | 15А* | Реле клаксона |
| 11 | 15А* | Реле габаритных огней и переключатель освещения |
| 12 | 30А* | Переключатель освещения и многофункциональный переключатель |
| 13 | 15А* | Кислородный датчик, регулятор вакуума EGR, соленоид EVR, датчик положения распредвала (CMP), соленоид вентиляции картера |
| 14 | 30А* | Генератор/регулятор напряжения |
| 15 | — | Не используется |
| 1 | — | Реле парковки стеклоочистителя |
| 2 | — | Реле A/C |
| 3 | — | Реле высокая/низкая скорость стеклоочистителя |
| 4 | — | Реле питания PCM |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле клаксона |
| 8 | — | Реле опускания заднего стеклоочистителя |
| 9 | — | Реле вентилятора |
| 10 | — | Реле подъема заднего стеклоочистителя |
| 1 | — | Не используется |
| 1 | — | Диод DRL |
| 2 | — | Диод электронного управления двигателем |
| * Мини-предохранители ** Максимальные предохранители |
2001
Салон
Назначение предохранителей в салоне (2001)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 7.5А | Переключатель электропривода зеркал, антенна, память сиденья |
| 2 | 7.5А | Реле вентилятора, монитор диагностики подушек безопасности |
| 3 | 7.5А | Левый стоп/поворотник разъема прицепа |
| 4 | 10А | Левый блок-фара |
| 5 | 10А | Разъем диагностики (DLC) |
| 6 | 7.5А | Задний вентилятор (без EATC) |
| 7 | 7.5А | Правый стоп/поворотник разъема прицепа |
| 8 | 10А | Правый блок-фара, реле противотуманной фары |
| 9 | 7.5А | Переключатель положения педали тормоза |
| 10 | 7.5А | Блок круиз-контроля/усилитель, универсальный электронный модуль (GEM), актуатор блокировки селектора, актуатор смесительной заслонки, блок A/C — обогрев, мигач, потолочная консоль, модуль выравнивания нагрузки |
| 11 | 7.5А | Приборная панель |
| 12 | 7.5А | Реле насоса омывателя, реле заднего омывателя |
| 13 | 20 А | Переключатель положения педали тормоза, переключатель давления тормоза |
| 14 | 10А | Модуль 4-колесной ABS (4WABS), основное реле 4WABS |
| 15 | 7.5А | Приборная панель |
| 16 | 30А | Мотор стеклоочистителя лобового стекла, реле HI-LO стеклоочистителя, реле работы/парковки стеклоочистителя |
| 17 | 25А | Прикуриватель |
| 18 | 25А | Реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей, сиденья с электроприводом |
| 19 | 25А | Диод питания PCM |
| 20 | 7.5А | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15А | Мигач (аварийный) |
| 22 | 20 А | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7.5А | Переключатель положения сцепной педали (CPP), реле прерывания стартера, антиугон |
| 25 | 7.5А | Универсальный электронный модуль (GEM), приборная панель, Securi-Lock |
| 26 | 10А | Реле энергосбережения аккумулятора, реле электронного переключения, реле салонного освещения, модуль управления электронным переключением |
| 27 | 15А | DRL, переключатель маршрутных огней, датчик DTR, электрическое переключение |
| 28 | 7.5А | Универсальный электронный модуль (GEM), радио, память сиденья |
| 29 | 25А | Радио |
| 30 | 15А | Реле габаритных огней/прицепа |
| 31 | — | Не используется |
| 32 | 10А | Подогрев зеркал |
| 33 | 15А | Фары, модуль дневных ходовых огней (DRL), приборная панель |
| 34 | 7.5А | Задняя интегрированная панель управления, CD |
| 35 | 7.5А | Задний вентилятор (с EATC) |
| 36 | 7.5А | Память EATC, CD, задняя интегрированная панель управления, память сиденья, информационный центр |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2001)
| № | Номинал, А | Описание блока распределения питания |
|---|---|---|
| 1 | 60А** | Предохранители блока панели приборов 1, 9 и 13 |
| 2 | 40А** | Реле вентилятора |
| 3 | 50А** | Модуль 4-колесной ABS (4WABS) |
| 4 | 30А** | Лук, реле задержки аксессуаров |
| 5 | 50А** | Переключатель зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | Не используется |
| 8 | 20А** | Пневмоподвеска |
| 9 | 40А** | Пневмоподвеска |
| 10 | 30А** | Реле питания PCM |
| 1 | 10 А* | Реле A/C |
| 2 | 30А* | Подогрев сидений |
| 3 | 30А* | Заднее стеклообогрев |
