В этой статье мы рассмотрим Honda Accord седьмого поколения, выпускавшуюся с 2003 по 2007 год. Здесь вы найдете схемы блоков предохранителей для Honda Accord 2003, 2004, 2005, 2006 и 2007, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda Accord 2003-2007
Салон

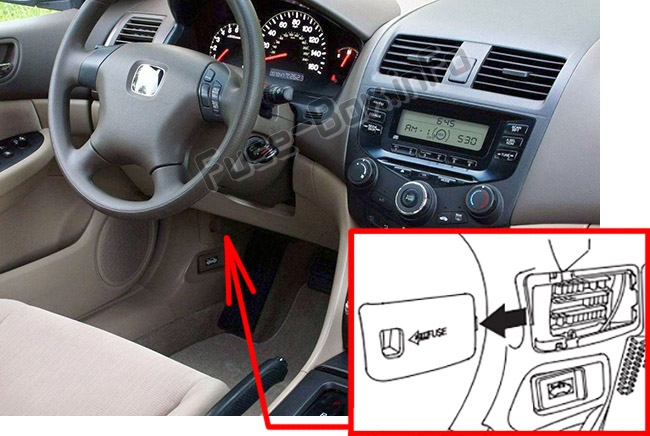

Блок предохранителей в салоне расположен в нижней левой части у водителя, за крышкой.
Моторный отсек
Блок предохранителей под капотом расположен в задней части моторного отсека со стороны водителя.
2003, 2004
Салон
Назначение предохранителей в салоне (2003, 2004)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | (15 A) | Drive by Wire (модели с 6-цилиндровым двигателем) |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 A) | Дневные ходовые огни (на канадских моделях) |
| 4 | 15 A | Laf Heater |
| 5 | 10 A | Радио |
| 6 | 7.5 A | Внутреннее освещение |
| 7 | 10 A | Задние фонари (реверс) |
| 8 | 20 A | Центральный замок |
| 9 | 15 A | Передние вспомогательные розетки |
| 10 | 7.5 A | IG OPDS |
| 11 | 30 A | IG Стеклоочиститель |
| 12 | — | Не используется |
| 13 | (20 A) | Реглинг пассажирского кресла |
| 14 | (20 A) | Гидравлический подъем кресла водителя |
| 15 | (20 A) | Подогрев сидений |
| 16 | (20 A) | Реглинг кресла водителя |
| 17 | (20 A) | Гидравлический подъем пассажирского кресла |
| 18 | 15 A | IGACG |
| 19 | 15 A | IG Топливный насос |
| 20 | 7.5 A | IG Омыватель |
| 21 | 7.5 A | IG Приборная панель |
| 22 | 10 A | IG SRS |
| 23 | 7.5 A | IGP (PGM-FI ECU) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Правый задний электростеклоподъемник |
| 26 | 20 A | Правый передний электростеклоподъемник |
| 27 | 20 A | Электростеклоподъемник водителя |
| 28 | (20 A) | Солнцезащитный люк |
| 29 | — | Не используется |
| 30 | 7.5 A | IG HAC |
| 31 | — | Не используется |
| 32 | 7.5 A | ACC |
| 33 | 7.5 A | HAC OP |
Моторный отсек
Назначение предохранителей в моторном отсеке (2003, 2004)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Левый ближний свет |
| 2 | (30A) | (Задний стеклоочиститель) |
| 3 | 10 A | Левый дальний свет |
| 4 | 15 A | Габаритные огни |
| 5 | 10 A | Правый дальний свет |
| 6 | 10 A | Правый ближний свет |
| 7 | 7.5 A | Реверс |
| 8 | 15 A | FI ECU |
| 9 | 20 A | Вентилятор конденсера |
| 10 | — | Не используется |
| 11 | 20 A | Вентилятор охлаждения |
| 11 | 30 A | Вентилятор охлаждения (модели с 6-цилиндровым двигателем) |
| 12 | 7.5 A | MG. Clutch |
| 13 | 20 A | Гудок, Стоп-сигналы |
| 14 | 40 A | Задний обогрев стекла |
| 15 | 40 A | Реверс, ACC |
| 16 | 15 A | Аварийная сигнализация |
| 17 | 30 A | Мотор ABS |
| 17 | 30 A | Мотор TCS (модели с 6-цилиндровым двигателем) |
| 18 | 20 A | ABS F/S |
| 18 | 40 A | TCS (модели с 6-цилиндровым двигателем) |
| 19 | 40 A | Подогрев сидений |
| 20 | (40 A) | Вентилятор конденсера |
| 21 | 40 A | Мотор вентилятора отопителя |
| 22 | 100 A | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Main |
| 23 | 50 A | Power Window Main |
2005
Салон
Назначение предохранителей в салоне (2005)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | (15 A) | DBW |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 A) | Дневные ходовые огни (на канадских моделях) |
| 4 | 15 A | Laf Heater |
| 5 | 10 A | Радио |
| 6 | 7.5 A | Внутреннее освещение |
| 7 | 10 A | Задние фонари (реверс) |
| 8 | 20 A | Центральный замок |
| 9 | 15 A | Передние вспомогательные розетки |
| 10 | 7.5 A | IG OPDS (Система обнаружения положения пассажира) |
| 11 | 30 A | IG Стеклоочиститель |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | (20 A) | Гидравлический подъем кресла водителя |
| 15 | (20 A) | Подогрев сидений |
| 16 | (20 A) | Реглинг кресла водителя |
| 17 | — | Не используется |
| 18 | 15 A | IGACG |
| 19 | 15 A | IG Топливный насос |
| 20 | 7.5 A | IG Омыватель |
| 21 | 7.5 A | IG Приборная панель |
| 22 | 10 A | IG SRS |
| 23 | 7.5 A | IGP (PGM-FI ECU) |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 20 A | Электростеклоподъемник пассажира |
| 27 | 20 A | Электростеклоподъемник водителя |
| 28 | (20 A) | Солнцезащитный люк |
| 29 | — | Не используется |
| 30 | 7.5 A | IG HAC |
| 31 | — | Не используется |
| 32 | 7.5 A | ACC |
| 33 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2005)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Левый ближний свет |
| 2 | (30A) | (Задний стеклоочиститель) |
| 3 | 10 A | Левый дальний свет |
| 4 | 15 A | Габаритные огни |
| 5 | 10 A | Правый дальний свет |
| 6 | 10 A | Правый ближний свет |
| 7 | 7.5 A | Реверс |
| 8 | 15 A | FI ECU |
| 9 | 20 A | Вентилятор конденсера |
| 10 | — | Не используется |
| 11 | 20 A | Вентилятор охлаждения |
| 11 | 30 A | Вентилятор охлаждения (модели с 6-цилиндровым двигателем) |
| 12 | 7.5 A | MG. Clutch |
| 13 | 20 A | Гудок, Стоп-сигналы |
| 14 | 40 A | Задний обогрев стекла |
| 15 | 40 A | Реверс, ACC |
| 16 | 15 A | Аварийная сигнализация |
| 17 | 30 A | Мотор ABS |
| 17 | 30 A | Мотор TCS (модели с 6-цилиндровым двигателем) |
| 18 | 20 A | ABS F/S |
| 18 | 40 A | TCS (модели с 6-цилиндровым двигателем) |
| 19 | 40 A | Опция |
| 20 | (40 A) | Опция |
| 21 | 40 A | Мотор вентилятора отопителя |
| 22 | 100 A | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 A | +BIG1 Main |
| 23 | 50 A | Power Window Main |
2006
Салон
Назначение предохранителей в салоне (2006)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | (15 A) | Drive by Wire |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 A) | Дневные огни |
| 4 | 15 A | Laf Heater |
| 5 | 10 A | Радио |
| 6 | 7.5 A | Внутреннее освещение |
| 7 | 10 A | Задние фонари (реверс) |
| 8 | 20 A | Центральный замок |
| 9 | 15 A | Передние вспомогательные розетки |
| 10 | 7.5 A | IG OPDS |
| 11 | 30 A | IG Стеклоочиститель |
| 12 | — | Не используется |
| 13 | (20 A) | Реглинг пассажирского кресла (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 14 | (20 A) | Гидравлический подъем кресла водителя (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 15 | (20 A) | Подогрев сидений (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 16 | (20 A) | Реглинг кресла водителя (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 17 | (20 A) | Гидравлический подъем пассажирского кресла (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 18 | 15 A | IGACG |
| 19 | 15 A | IG Топливный насос |
| 20 | 7.5 A | IG Омыватель |
| 21 | 7.5 A | IG Приборная панель |
| 22 | 10 A | IG SRS |
| 23 | 7.5 A | IGP (PGM-FI ECU) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Правый задний электростеклоподъемник |
| 26 | 20 A | Правый передний электростеклоподъемник |
| 27 | 20 A | Электростеклоподъемник водителя |
| 28 | (20 A) | Солнцезащитный люк (США EX, EX-L, LX-V6 и EX-V6; Канада SE, EX-L, SE-V6 и EX-V6) |
| 29 | — | Не используется |
| 30 | 7.5 A | IG HAC |
| 31 | — | Не используется |
| 32 | 7.5 A | ACC |
| 33 | 7.5 A | HAC OP |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Левый ближний свет |
| 2 | (30A) | (Задний стеклоочиститель) (США EX, EX-L LX-V6 и EX-V6; Канада SE, EX-L, SE-V6 и EX-V6) |
| 3 | 10 A | Левый дальний свет |
| 4 | 15 A | Габаритные огни |
| 5 | 10 A | Правый дальний свет |
| 6 | 10 A | Правый ближний свет |
| 7 | 7.5 A | Реверс |
| 8 | 15 A | FI ECU |
| 9 | 20 A | Вентилятор конденсера |
| 10 | — | Не используется |
| 11 | 20 A | Вентилятор охлаждения (США VP, LX, SE, EX и EX-L; Канада DX-G, SE и EX-L) |
| 11 | 30 A | Вентилятор охлаждения (США LX-V6 и EX-V6; Канада SE-V6 и EX-V6) |
| 12 | 7.5 A | MG. Clutch |
| 13 | 20 A | Гудок, Стоп-сигналы |
| 14 | 40 A | Задний обогрев стекла |
| 15 | 40 A | Реверс, ACC |
| 16 | 15 A | Аварийная сигнализация |
| 17 | 30 A | Мотор ABS (США VP, LX, SE, EX и EX-L; Канада DX-G, SE и EX-L) |
| 17 | 30 A | Мотор VSA (США LX-V6 и EX-V6; Канада SE-V6 и EX-V6) |
| 18 | 20 A | ABS F/S (США VP, LX, SE, EX и EX-L; Канада DX-G, SE и EX-L) |
| 18 | 40 A | Мотор VSA (США LX-V6 и EX-V6; Канада SE-V6 и EX-V6) |
| 19 | 40 A | Электрическое кресло водителя |
| 20 | 40 A | Электрическое пассажирское кресло (кроме канадской DX-G) |
| 21 | 40 A | Мотор вентилятора отопителя |
| 22 | 100 A | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Main |
| 23 | 50 A | Power Window Main |
2007
Салон
Назначение предохранителей в салоне (2007)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | (15 A) | Drive by Wire |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 A) | Дневные огни |
| 4 | 15 A | Laf Heater |
| 5 | 10 A | Радио |
| 6 | 7.5 A | Внутреннее освещение |
| 7 | 10 A | Задние фонари (реверс) |
| 8 | (20 A) | Центральный замок |
| 9 | 15 A | Передние вспомогательные розетки |
| 10 | 7.5 A | OPDS |
| 11 | 30 A | Стеклоочиститель |
| 12 | — | Не используется |
| 13 | (20 A) | Реглинг пассажирского кресла (США EX, EX-L и V6 модели; Канада SE, EX-L и V6 модели) |
| 14 | (20 A) | Гидравлический подъем кресла водителя (США EX, EX-L и V6 модели; Канада SE, EX-L и V6 модели) |
| 15 | (20 A) | Подогрев сидений (США EX, EX-L и V6 модели; Канада SE, EX-L и V6 модели) |
| 16 | (20 A) | Реглинг кресла водителя (США EX, EX-L и V6 модели; Канада SE, EX-L и V6 модели) |
| 17 | (20 A) | Гидравлический подъем пассажирского кресла (США EX, EX-L и V6 модели; Канада SE, EX-L и V6 модели) |
| 18 | 15 A | ACG |
| 19 | 15 A | Топливный насос |
| 20 | 7.5 A | Омыватель |
| 21 | 7.5 A | Приборная панель |
| 22 | 10 A | SRS |
| 23 | 7.5 A | IGP |
| 24 | (20 A) | Левый задний электростеклоподъемник |
| 25 | (20 A) | Правый задний электростеклоподъемник |
| 26 | 20 A | Электростеклоподъемник пассажира |
| 27 | 20 A | Электростеклоподъемник водителя |
| 28 | (20 A) | Солнцезащитный люк (США EX, EX-L и V6 модели; Канада SE, EX-L и V6 модели) |
| 29 | — | Не используется |
| 30 | 7.5 A | IGA/C |
| 31 | — | Не используется |
| 32 | 7.5 A | ACC |
| 33 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2007)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Левый ближний свет |
| 2 | (30A) | (Задний стеклоочиститель) (США EX, EX-L и V6 модели, Канада SE, EX-L и V6 модели) |
| 3 | 10 A | Левый дальний свет |
| 4 | 15 A | Габаритные огни |
| 5 | 10 A | Правый дальний свет |
| 6 | 10 A | Правый ближний свет |
| 7 | 7.5 A | Реверс |
| 8 | 15 A | FI ECU |
| 9 | 20 A | Вентилятор конденсера |
| 10 | — | Не используется |
| 11 | 20 A | Вентилятор охлаждения (модели с 4-цилиндровым двигателем) |
| 11 | 30 A | Вентилятор охлаждения (V6 модели) |
| 12 | 7.5 A | MG. Clutch |
| 13 | 20 A | Гудок, Стоп-сигналы |
| 14 | 40 A | Задний обогрев стекла |
| 15 | 40 A | Реверс, ACC |
| 16 | 15 A | Аварийная сигнализация |
| 17 | 30 A | Мотор ABS (модели с 4-цилиндровым двигателем) |
| 17 | 30 A | Мотор VSA (V6 модели) |
| 18 | 20 A | ABS F/S (модели с 4-цилиндровым двигателем) |
| 18 | 40 A | VSA (V6 модели) |
| 19 | 40 A | Электрическое кресло водителя |
| 20 | 40 A | Электрическое пассажирское кресло (США EX, EX-L и V6 модели, Канада SE, EX-L и V6 модели) |
| 21 | 40 A | Мотор вентилятора отопителя |
| 22 | 100 A | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Main |
| 23 | 50 A | Power Window Main |
