В этой статье мы рассматриваем Honda CR-V первого поколения после рестайлинга, производимые с 2000 по 2001 год. Здесь вы найдете схемы расположения блоков предохранителей для Honda CR-V 2000 и 2001, информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda CR-V 1995-2001
Салон

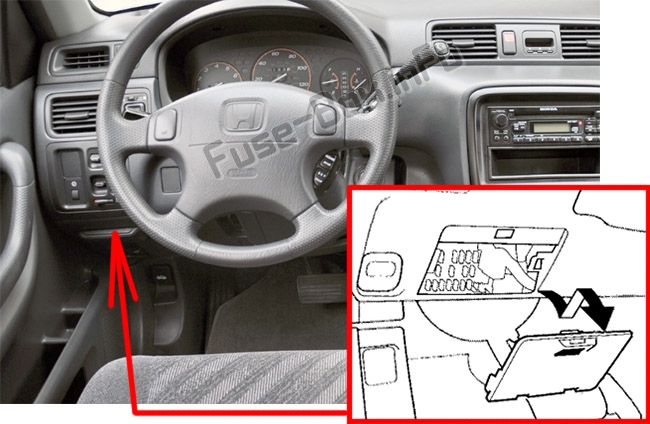

Блок предохранителей в салоне находится под приборной панелью на стороне водителя.
Снимите крышку, опустив ее вниз и вытащив прямо из петель.
Моторный отсек
Блок предохранителей под капотом расположен в моторном отсеке.
Автомобили, оснащенные ABS, имеют третий блок предохранителей для ABS. Он находится в моторном отсеке на стороне пассажира.
Панель приборов
Назначение предохранителей в панели приборов
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 10 A | Задний стеклоочиститель, омыватель |
| 4 | 10 A | Правый дальний свет фары |
| 5 | 10 A | Левый дальний свет фары |
| 6 | 10 A | Задняя розетка вспомогательного питания |
| 7 | 20 A | Электростеклоподъемник задний левый |
| 8 | 20 A | Электростеклоподъемник задний правый |
| 9 | 15 A | Катушка зажигания (IGN Coil) |
| 10 | 20 A | Электростеклоподъемник передний пассажира |
| 11 | 20 A | Электростеклоподъемник передний водительский |
| 12 | 7.5 A | Поворотники |
| 13 | 15 A | Топливный насос (Блок SRS) |
| 14 | 7.5 A | Круиз-контроль |
| 15 | 7.5 A | ACG (IG), датчик SP |
| 16 | 7.5 A | ABS |
| 17 | 7.5 A | Реле отопителя/кондиционера |
| 18 | 7.5 A | Реле габаритных огней (канадская модель) |
| 19 | 7.5 A | Задний ход |
| 20 | 7.5 A | Габаритные огни (канадская модель) |
| 21 | 10 A | Правый ближний свет фары |
| 22 | 10 A | Левый ближний свет фары |
| 23 | 10 A | SRS |
| 24 | 7.5 A | Реле электростеклоподъемников |
| 25 | 7.5 A | Приборная панель |
| 26 | 20 A | Передний стеклоочиститель, омыватель |
| 27 | 10 A | Передняя розетка вспомогательного питания |
| 28 | 10 A | Радио |
| 29 | — | Не используется |
| 30 | 7.5 A | Подсветка приборов |
| 31 | 7.5 A | Сигнал стартера |
| 32 | 7.5 A | Номерной знак, стоп-сигналы |
| 33 | 7.5 A | Блокировка (Inter Lock Unit) |
| 34 | 7.5 A | Запасной предохранитель |
| 35 | 10 A | Запасной предохранитель |
| 36 | 15 A | Запасной предохранитель |
| 37 | 20 A | Запасной предохранитель |
| 38 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Основной предохранитель аккумулятора |
| 2 | 40 A | Основной предохранитель зажигания/стартера |
| 3 | 20 A | Задний обогреватель стекла |
| 4 | 40 A | Электростеклоподъемники |
| 5 | 40 A | Опция |
| 6 | 30 A | Фары |
| 7 | 40 A | Мотор вентилятора отопителя |
| 8 | 10 A | Аварийная сигнализация |
| 9 | 15 A | Гудок, стоп-сигналы |
| 10 | 20 A | Блокировка дверей |
| 11 | 20 A | Вентилятор охлаждения |
| 12 | 20 A | Вентилятор конденсера |
| 13 | 15 A | FI E/M (ECM/PCM) |
| 14 | 7.5 A | Резервный (радио) |
| 15 | 7.5 A | Салонный свет |
| БЛОК ПРЕДОХРАНИТЕЛЕЙ ABS: | ||
| 1 | 7.5 A | Проверка мотора |
| 2 | 20 A | ABS + B |
| 3 | 40 A | Насос ABS |
