В этой статье мы рассмотрим Honda Prelude пятого поколения (BB5-BB9), выпускавшуюся с 1996 по 2001 год. Здесь вы найдете схемы блоков предохранителей для Honda Prelude 1997, 1998, 1999, 2000 и 2001, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda Prelude 1997-2001
Расположение блока предохранителей

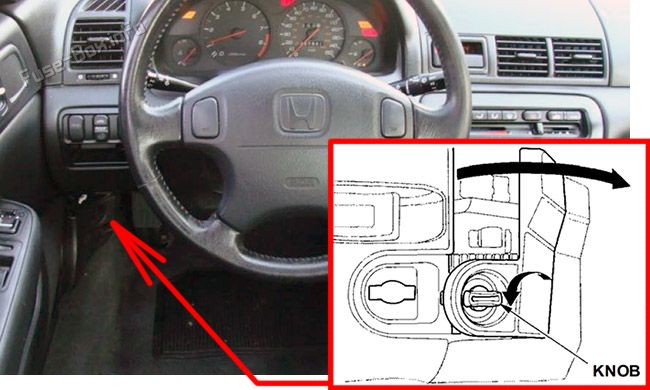

Блок предохранителей в салоне находится под приборной панелью на стороне водителя. Чтобы открыть его, поверните ручку, как показано.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10A | Блок системы активного распределения крутящего момента (тип SH) |
| 2 | 7.5A | Сигнал стартера |
| 3 | — | Не используется |
| 4 | 10A | ACG-S |
| 5 | IGA | Задний динамик |
| 6 | 15A | Подогрев сиденья (модели для Канады) |
| 7 | 30A | Солнцезащитный люк |
| 8 | 7.5A | Дневные ходовые огни (модели для Канады) |
| 9 | 7.5A | Электрозеркала, ABS (ATTS) |
| 10 | 15A | Габаритные огни |
| 11 | 7.5A | Реле заднего стеклоочистителя |
| 12 | 7.5A | Блок дневных ходовых огней (модели для Канады) |
| 13 | 15A | Приборная панель |
| 14 | 15A | EAT ECU (TCM), ECU (ECM), круиз-контроль |
| 15 | 20A | Левое переднее стеклоподъемника |
| 16 | 20A | Правое переднее стеклоподъемника |
| 17 | 30A | Стеклоочиститель |
| 18 | 7.5A | ACC |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 15A | Топливный насос |
| 22 | 10A | SRS |
| 23 | 15A | Запасной предохранитель |
| 24 | 7.5A | Запасной предохранитель |
| 25 | 10A | Запасной предохранитель |
| 26 | 20A | Запасной предохранитель |
| 27 | 30A | Запасной предохранитель |
| 28 | 7.5A | Система активного распределения крутящего момента (тип SH) |
| 29 | — | Не используется |
Расположение блока предохранителей
Блок предохранителей под капотом расположен в задней части моторного отсека на стороне пассажира. Чтобы открыть его, нажмите на фиксатор, как показано.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 40A | Главный предохранитель (электростеклоподъемники) |
| 2 | 50A | Главный предохранитель (блок предохранителей) |
| 3 | 40A | Главный предохранитель (мотор вентилятора отопителя) |
| 4 | 40A | Главный предохранитель (задний обогреватель) |
| 5 | 50A | Главный предохранитель (замок зажигания) |
| 6 | — | Не используется |
| 7 | 100A | Главный предохранитель (аккумулятор) |
| 8 | 30A | Главный предохранитель (мотор ABS) |
| 9 | 20A | Вентилятор охлаждения |
| 10 | 15A | Салонное освещение |
| 11 | 20A | Вентилятор конденсера |
| 12 | 10A | Центральный замок |
| 13 | 7.5A | Часы, радио |
| 14 | 20A | Габаритные огни |
| 15 | 15A | Стоп-сигналы, сигнал |
| 16 | 20A | ABS +B |
| 17 | 10A | Аварийная сигнализация |
| 18 | — | Не используется |
| 19 | 7.5A | Блок ABS |
| 20 | 20A | Левый блок-фара |
| 21 | 20A | Правый блок-фара |
