В этой статье мы рассмотрим Mazda MPV второго поколения (LW), выпускавшийся с 2000 по 2006 год. Здесь вы найдете схемы блоков предохранителей для Mazda MPV 2000, 2001, 2002, 2003, 2004, 2005 и 2006, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda MPV 2000-2006
Если электрическая система не работает, сначала проверьте предохранители со стороны водителя.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

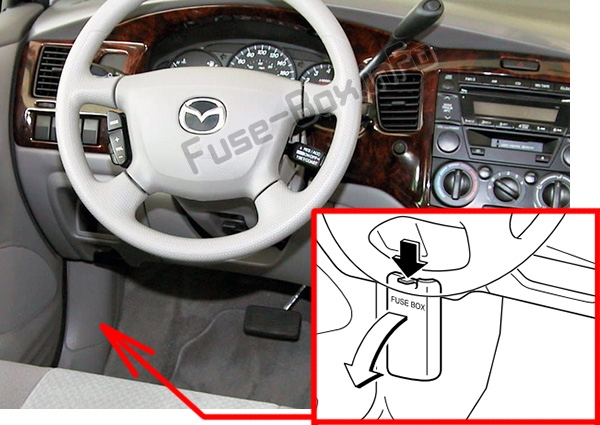

Салон автомобиля
Блок предохранителей расположен с левой стороны автомобиля.
Блок предохранителей в моторном отсеке
2000, 2001
Моторный отсек
Назначение предохранителей в моторном отсеке (2000, 2001)
| № | ОПИСАНИЕ | НОМИНАЛ, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | DEFOG | 40A | Задний стеклоочиститель |
| 2 | BTN | 40A | Предохранители STOP, HAZARD, ROOM, D.LOCK и DRL |
| 3 | COOLING FAN 1 | 30A | Вентилятор охлаждения |
| 4 | HEATER | 40A | Обогреватель |
| 5 | R.HEAT | 30A | Задний обогреватель (на некоторых моделях), Для защиты различных цепей |
| 6 | IG KEY 1 | 40A | Предохранители METER, ENGINE и WIPER |
| 7 | IG KEY 2 | 40A | Предохранители A/C, P.WIND, SUN ROOF и R.WIP |
| 8 | (COOLING FAN 2) | 30A | Вентилятор охлаждения |
| 9 | (A/C) | 10A | Кондиционер воздуха (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 10 | TAIL | 15A | Габаритные огни |
| 11 | — | — | — |
| 12 | HORN | 15A | Сигнал |
| 13 | (FOG) | 15A | Для защиты различных цепей |
| 14 | — | — | — |
| 15 | HEAD L | 15A | Фара-левая |
| 16 | HEADR | 15A | Фара-правая |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | ABS | 60A | Антиблокировочная система тормозов (на некоторых моделях), Для защиты различных цепей |
| 20 | ENGINE | 30A | Система управления двигателем |
| 21 | — | — | — |
| 22 | MAIN | 120 A | Для защиты всех цепей |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2000, 2001)
| № | ОПИСАНИЕ | НОМИНАЛ, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 2 | (P.WIND) | 30A | Электростеклоподъемники (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 3 | (SUN ROOF) | 15A | Солнцезащитный люк (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 4 | R.WIP | IOA | Стеклоочиститель и омыватель заднего стекла |
| 5 | (SEAT) | 15A | Для защиты различных цепей (на некоторых моделях) |
| 6 | (M.DEF) | 10A | Обогрев зеркал (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 7 | (A/C) | 10A | Кондиционер воздуха (на некоторых моделях). Для защиты различных цепей (на некоторых моделях) |
| 8 | (DRL) | 10A | Для защиты различных цепей (на некоторых моделях) |
| 9 | — | — | — |
| 10 | (H/CLEAN) | 20A | Для защиты различных цепей (на некоторых моделях) |
| 11 | — | — | — |
| 12 | HAZARD | 10A | Аварийная сигнализация |
| 13 | ROOM | 10A | Внутреннее освещение, Освещение багажника |
| 14 | (AUX POWER) | 15A | Вспомогательная розетка |
| 15 | (CLOSER LH) | 15A | Для защиты различных цепей (на некоторых моделях) |
| 16 | (AUDIO) | 10A | Аудиосистема (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 17 | (D.LOCK) | 30A | Центральный замок (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 18 | — | — | — |
| 19 | ENGINE | 10A | Система управления двигателем |
| 20 | METER | 10A | Приборная панель |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | (CLOSER RH) | 15A | Для защиты различных цепей (на некоторых моделях) |
| 23 | (ACC. DELAY) | 30A | Задержка электростеклоподъемников (на некоторых моделях), Для защиты различных цепей (на некоторых моделях) |
| 24 | METER | 15A | Приборная панель, Выключатель INH |
| 25 | (ST.SIGN) | 10A | Сигнал стартера |
| 26 | CIGAR | 15A | Прикуриватель (на некоторых моделях) |
| 27 | — | — | — |
| 28 | — | — | — |
2002, 2003, 2004, 2005, 2006
Моторный отсек
Назначение предохранителей в моторном отсеке (2002-2006)
| № | ОПИСАНИЕ | НОМИНАЛ, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | DEFOG | 40A | Задний стеклоочиститель |
| 2 | BTN | 60A | Предохранители STOP, HAZARD, ROOM, D.LOCK и DRL |
| 3 | ABS | 60A | Антиблокировочная система тормозов (на некоторых моделях), Для защиты различных цепей |
| 4 | FAN1 | 30A | Вентилятор охлаждения |
| 5 | FAN2 | 30A | Вентилятор охлаждения |
| 6 | HEATER | 40A | Обогреватель |
| 7 | R.HEAT | 30A | Задний обогреватель (на некоторых моделях), Для защиты различных цепей |
| 8 | IG KEY2 | 40A | Предохранители A/C, P.WIND (на некоторых моделях), MOONROOF (на некоторых моделях) и R.WIP |
| 9 | A/C | 10A | Кондиционер воздуха, Для защиты различных цепей |
| 10 | TAIL | 15A | Габаритные огни |
| 11 | AC PWR | 15A | Инвертор |
| 12 | HORN | 15A | Сигнал |
| 13 | FOG | 15A | Для защиты различных цепей |
| 14 | EEC | 5A | Для защиты различных цепей |
| 15 | HEAD L | 15A | Фара-левая |
| 16 | HEAD R | 15A | Фара-правая |
| 17 | HID L | 20A | — |
| 18 | HID R | 20A | — |
| 19 | IG KEY1 | 60A | Предохранители METER, ENGINE и WIPER |
| 20 | EGI INJ | 30A | Для защиты различных цепей |
| 21 | FUEL PUMP | 20A | Топливный насос |
| 22 | MAIN | 120A | Для защиты всех цепей |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2002-2006)
| № | ОПИСАНИЕ | НОМИНАЛ, А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.WIND | 40A | Электростеклоподъемники (на некоторых моделях), Для защиты различных цепей |
| 2 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 3 | SUN ROOF | 15A | Солнцезащитный люк (на некоторых моделях), Для защиты различных цепей |
| 4 | R.WIP | 10A | Стеклоочиститель и омыватель заднего стекла |
| 5 | SEAT | 20A | Для защиты различных цепей |
| 6 | M.DEF | 10A | Обогрев зеркал (на некоторых моделях), Для защиты различных цепей |
| 7 | A/C | 10A | Кондиционер воздуха, Для защиты различных цепей |
| 8 | DRL | 10A | Для защиты различных цепей |
| 9 | — | — | — |
| 10 | H/CLEAN | 20A | Для защиты различных цепей |
| 11 | — | — | — |
| 12 | HAZARD | 10A | Аварийная сигнализация |
| 13 | ROOM | 15A | Потолочные лампы, Карманные лампы, Освещение багажного отделения |
| 14 | AUX POWER | 25A | Вспомогательная розетка |
| 15 | CLOSER LH | 20A | Для защиты различных цепей |
| 16 | AUDIO | 10A | Аудиосистема. Для защиты различных цепей |
| 17 | D.LOCK | 30A | Центральный замок (на некоторых моделях), Для защиты различных цепей |
| 18 | P/SEAT | 30A | Электрорегулировка сиденья (на некоторых моделях) |
| 19 | ENGINE | 10A | Система управления двигателем |
| 20 | METER | 10A | Приборная панель |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | CLOSER RH | 20A | Для защиты различных цепей |
| 23 | ACC.DELAY | 30A | Задержка электростеклоподъемников, Для защиты различных цепей |
| 24 | METER | 15A | Приборная панель, Выключатель INH |
| 25 | ST.SIGN | 10A | Сигнал стартера |
| 26 | CIGAR | 25A | Прикуриватель |
| 27 | — | — | — |
| 28 | — | — | — |
